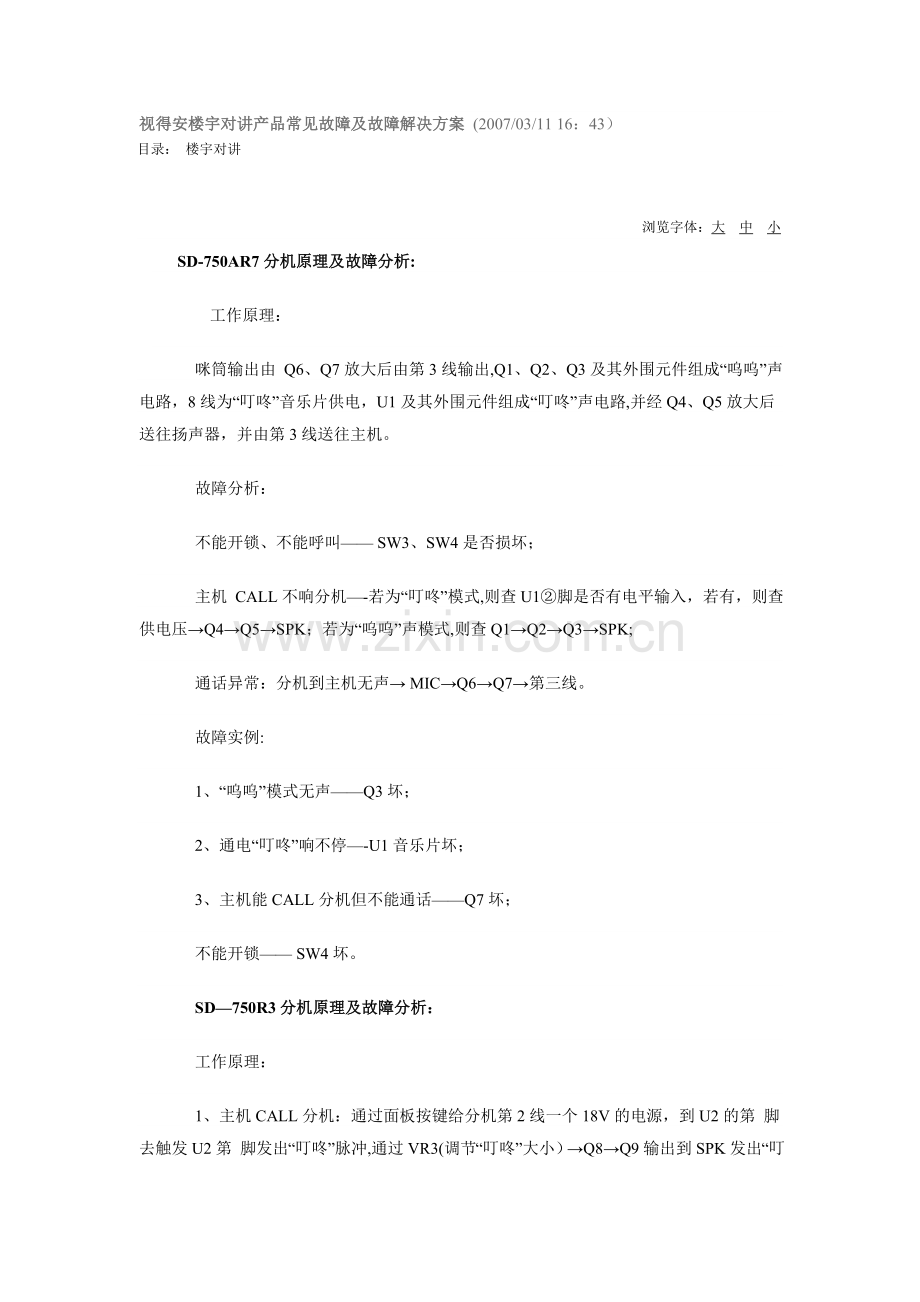

视得安楼宇对讲产品常见故障及故障解决方案 (2007/03/11 16：43）目录： 楼宇对讲 浏览字体：大中小SD-750AR7分机原理及故障分析: 工作原理： 咪筒输出由 Q6、Q7放大后由第3线输出,Q1、Q2、Q3及其外围元件组成“呜呜”声电路，8线为“叮咚”音乐片供电，U1及其外围元件组成“叮咚”声电路,并经Q4、Q5放大后送往扬声器，并由第3线送往主机。 故障分析： 不能开锁、不能呼叫 SW3、SW4是否损坏； 主机 CALL不响分机-若为“叮咚”模式,则查U1脚是否有电平输入，若有，则查供电压Q4Q5SPK；若为“呜呜”声模式,则查Q1Q2Q3SPK; 通话异常：分机到主机无声 MICQ6Q7第三线。 故障实例: 1、“呜呜”模式无声Q3坏； 2、通电“叮咚”响不停-U1音乐片坏； 3、主机能CALL分机但不能通话Q7坏； 不能开锁 SW4坏。 SD750R3分机原理及故障分析： 工作原理： 1、主机CALL分机：通过面板按键给分机第2线一个18V的电源，到U2的第 脚去触发U2第 脚发出“叮咚”脉冲,通过VR3(调节“叮咚”大小）Q8Q9输出到SPK发出“叮咚，同时分机摘机后；主机的通话信号通过SWB1送给SPK.分机的送话信号是由MICC12Q1Q2D3，通过第 线送给主机。 分机监视主机：按 SW2时18V电压通过R53、R39去触发Q5、Q4、Q7，使Q7饱和，输出视频的供电，使视频打开.视频信号通过C1Q3C3到视频板。 分机开锁信号由 SW4、D4组成,当按开锁键时,是通过D13把第 线接地，把第 线变成低电平送给主机一个开锁信号。 音乐门铃是由 U1等外围元件组成。 故障分析： 1、不开锁：检测SW4、D13等外围元件 2、不受话：检测SW1、SPK、J1等外围元件 3、不送话：检测MIC、C12、Q1、Q2、SW1等元件 4、无图像：应检测视频板有无供电，如无供电，应检测Q7Q4Q5等外围元件 SD-750D6主机原理及故障分析： 工作原理： 1、当主机CALL分机或分机监视主机时：通过 线Q19触发“555IC,使U1的第 脚跳变成高电平。T12饱和Q13饱和；这样18V电源就给CCD供电，同样，CCD视频通过C20主机 线。 主机通话是由 SPKQ5Q3Q6Q4组成通话放大电路。 主机送话是由 MICQ1Q2C6R7。 2、 故障分析: （1)、不开锁：检测SW4、D13等外围元件 (2）、不受话：检测SW1、SPK、J1等外围元件 （3)、不送话：检测MIC、C12、Q1、Q2、SW1等元件 （4)、无图像:应检测视频板有无供电，如无供电，应检测Q7Q4Q5等外围元件。 SD760AR故障分机 SD760AR主要故障表现为：主不CALL分；不报警;不开锁；双向通话异常. 主不 CALL分：首先检查房号、楼号设置开关是否有问题,主机所CALL房号是否正确，再查分机第3线是否有主机发码信号。当U8的22脚有信号，而23脚无信号输出，则是U8或其外围电路有故障。如23脚正常,则检查TH1及Q1及Q10。 不报警：首先查 SW2是否良好,如SW2正常，则查U8的19脚是否有高电平，如有高电平，则查23脚是否有发码信号输出，如23脚没有发码信号输出，则查U8及外围电路;当23脚正常时，则检查Q5及外围元件是否正常. 不开锁：主要查 SW1、D1及叉簧开关。 双方通话异常： 只能受话不能发话时：主要检查 MICQ3Q2HS1； 只能发话:主要检查 U1及其外围元件SPK； 双方不能通： TH1D7及供电是否正常. 故障实例 故障现象 原因 主不 CALL分 Q1（C945坏） 主不 CALL分 U8（3758坏) 分机不能呼叫 C5失效 双方不通话 叉簧开关坏 不开锁 D1坏 主到分无声 喇叭脱焊 主不 CALL分 R26开路 分到主无声 挂机开关坏 主不 CALL分 晶振坏 SD-760D6故障分析 SD760B（D6）主要故障表现为不能CALL分机：不能有开锁；显示异常；通话故障。 不能 CALL分机：先查第3线端子有无发码信号，如有则查系统线是否良好,如没有，则检查U201及其外围电路。 不能开锁：先测 L+有无+12V电压，如没有，则查电源供电，如有则查U201 10脚Q302Q303Q301。 显示异常：先查显示板数码管是否良好，以及 J6插头线有无接触不良，如果正常,则查U404及其外围元件。 通话故障: 双方都不能通话：则查 Q403Q404Q406; 只能发话：则查第 4线C401U403SPK； 只能受话:则查 MICQ405第3线. SD-780R2故障分析 SD780R2主要故障表现为主不CALL分，无光栅，无图像以及通话故障。 不能监视主机时,检查 SW2有无不良，如SW2无故障,则查U1脚有无高电平输出，如无输出则检查U1及其外围元件。如果脚输出正常，则查D5Q4Q5Q6无图像时，则主要查Q3及其外围元件。 只有送话，不能受话时：检查第 1接线端子SW1SPK通路。 只有受话,不能送话时：主要查 MICQ1Q2。 不能开锁时：检查 SW4与第5接线端子. 不能报警：检查 SW3及D4. SD980R3故障分析 SD-980R3故障分析 主不 CALL分时:查U601的 脚有无CALL信号输入，当信号输入正常，则查 脚，有无电平输出，如无则查U601及其外围电路是否正常，如正常则查U201及其外围元件。分机不CALL管理中心，查SW902有无不良,如SW902良好，检查U601 脚有无信号，如无则查Q704及其外围元件，如有信号变化，则查 脚有无发码信号，如无则查U601及其外围元件。 无“叮咚”声：主要查 U401、U402及其外围元件。先查U401脚有无3V电压，如正常则查脚有无输出。若输出正常，则U402及其外围元件。 序 号 故 障 现 象 原 因 1 主不 CALL分 Q107 2 主 CALL分无叮咚 U402 3 分到主 ，主到分无声 挂机开关坏 4 主不 CALL分 编码开关坏 SD-980D6A故障分析 主不 CALL分：检查U1 脚有无发码信号，如无则查U1及其外围元件，如应正常查Q36及Q1、Q2等外围元件. 不能开锁：检测 Q24、C121、Q8、Q62、Q82、Q55等外围元件。 不送话： MICC26、LM4558、C34、RL16等外围元件。 不受话： L386、C82、SPK、C35、Q4、RL1等外围元件。 无图像： CCD、RL1、C93等。 SD-980D5故障分析： 主不 CALL分：检测CPU有无发码信号，如没有信号应检测CPU及外围；如有应检测Q3、Q2、Q1等外围(注意5线不能有电平）. 不开锁：检测 Q37、C54、Q26、Q47、Q28、Q14、Q13、Z5、LM385等外围元件。 无图像：检测 CCD头有无供电，再检测RLY1。 不受话：检测 LM4558、LM386、SPK等外围元件。 不送话:检测 MIC、LM4558等外围元件。 SD980R12/R12A故障分析 不受话： SPK、SW1、Q11、Q10、C61、Q9、RL1等外围元件. 不送话： MICLM4558C8RL1等外围元件。 无图像： RL1、SD003等外围元件. 无叮咚： Q38、U5、U6、C80、Q51、Q1、SPK2、VR3等外围元件。 不呼叫： CALL键、U3、Q1、Q31、Q61等外围元件。 不开锁： NULOCK键、Q12、D41、Q71等外围元件。 SD880R3故障分析： CALL不通：首先查Q6是否有电平输出，如有则查U3脚是否有高电平,如有，则查U3脚供电是否正常,如有查U3外围元件如Z2、VR3等等，如正常则查U5脚脚SPK； CALL通无图像:查视频供电是否正常，如正常则查视频电路，无供电则查U2脚是否有高电平输出。如有则查Q3Q2Q1，如无则查U2脒其外围元件。 不开锁：首先查 Q4 C极是否有高电平输出，如无则查Q4Q5Z1开锁键。 通话异常： 能受话：查 C34Q10Q11SPK 不能发话： MICU4第3 线 双方不能通话叉簧供电电压。 不通电：查开关电源有无 15V输出,如无则查开关电源。 SD880R3故障实例 不受话： Q10坏 不开锁:开锁键坏 CALL不通：Q6坏 无光栅：高压包坏 不通电：开关电源 IC102坏 SD980DRT故障分析: 无图像： CCD供电正常CCCD电路视频输出有无信号。 不能呼叫： SW1是否坏3线是否连通。 通话异常： 不能受话：查 IC1、IC2及其外围元件,如正常,则查SPK. 不能发话：查 MICIC3IC2 双方不通话：查 IC供电是否正常，如正常,则查第3线C10IC2及其外围元件。 SD980DRT故障实例： 图像: CCD电路C19坏; 不能呼叫： SW1坏； 不能受话： IC1损坏； 不能发话: MIC坏。 各系统选线、布线规范（版本： A3 ）请点击放大注： 1、此表只包括每栋单元楼内布线,各系统联接管理中心系统总线、视频线均参照SD-980系统配线（SD-980非可视系统不需视频线，其它与可视系统一致）； 2、SD750系统中，每户去主机呼叫线或去转换器2、6端子线，不在主干线列表，划归分户线列表内.分机第7报警负极可并接到4#线接线端子上； SD760系统最高楼层不得超过25层,分机不超过100台。 此表中 N表示每单元户数，N32 表二： SD980系统配线 视频线 线别 型号 说明 单元系统中主干线 SYV75-5（5C2V） 当线长超过 100m，且增益达不到1Vp-P时，可考虑增加视频放大器 单元系统中分户线 SYV753(5C2V） 当线长超过 50m，可考虑用SYV75-5（5C2V） 联接管理中心线 SYV755（5C2V）或SYV75-7 当线长超过 100m，且增益牵达不到1Vp-P时,可考虑增加视频放大器 信号线 线别 线长 型号 说明 单元系统 30m 30m50m 50m-80m 80m以上 RVV416 0.15 0.3mm 2 RVV416 0.2 0。5mm 2 RVV424 0.2 0.75mm 2 RVV432 0。2 1.0mm 2 主干线与分户线的线型尽量一致。 一般情况下 2芯电源线的线型也可与信号线一致。 线长按最高楼层来计。 联接管理中心系统总线 100m 100m-200m 200m600m 600m以上 RVV416 0。2 0。5mm 2 RVV424 0。2 0。75mm 2 RVV432 0.2 1.0mm 2 （或截面1.0mm 2 ) RVV448 0。2 1。5mm 2 联网线可采用分片的方式尽量控制在 600m以内为最佳。 最长联网距离在电磁环境很好的条件下，可达 1。5Km。 电源线 可根据传输距离计算电压衰减值， SDP输出电压DC18V，分机工作电压为DC18V10；一般情况下，电源线可与信号信相同规格. 室内机至门前机电锁线,主机至电锁线，线长尽量控制在 15m以内,线径1。0mm 2 . 布线注意事项： 1、分户线线管可选用20mm的PVC管或镀锌管，主干线布线管视穿线根楼而定。 2、视频线和信号线严禁与强电线包括AC220V连在一个管内或一个线槽、桥架内。严格意义上,也不能同走一个线井,如无法分开走线井，也应间隔60SD以上。 3、视频线和信号线尽量不要与有线电视、电缆、电话线走同一线管,如无法分开，信号线要用屏蔽线（RVVP)布线。 4、信号线也不能与其它系统的开关电源走同一线管。
