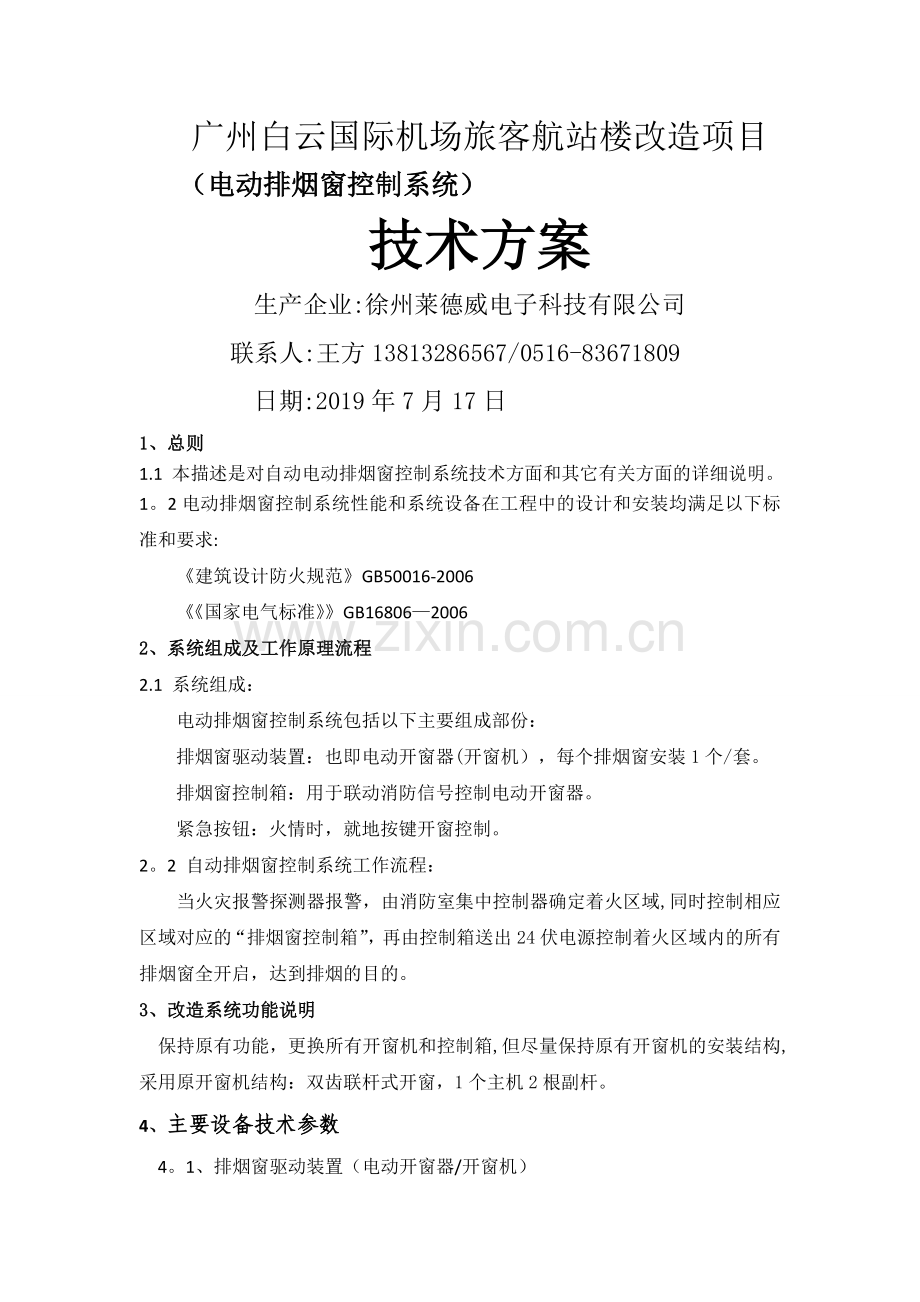

广州白云国际机场旅客航站楼改造项目
（电动排烟窗控制系统）
技术方案
生产企业:徐州莱德威电子科技有限公司
联系人:王方13813286567/0516-83671809
日期:2019年7月17日
1、总则
1.1 本描述是对自动电动排烟窗控制系统技术方面和其它有关方面的详细说明。
1。2电动排烟窗控制系统性能和系统设备在工程中的设计和安装均满足以下标准和要求:
《建筑设计防火规范》GB50016-2006
《《国家电气标准》》GB16806—2006
2、系统组成及工作原理流程
2.1 系统组成：
电动排烟窗控制系统包括以下主要组成部份：
排烟窗驱动装置：也即电动开窗器(开窗机），每个排烟窗安装1个/套。
排烟窗控制箱：用于联动消防信号控制电动开窗器。
紧急按钮：火情时，就地按键开窗控制。
2。2 自动排烟窗控制系统工作流程：
当火灾报警探测器报警，由消防室集中控制器确定着火区域,同时控制相应区域对应的“排烟窗控制箱”，再由控制箱送出24伏电源控制着火区域内的所有排烟窗全开启，达到排烟的目的。
3、 改造系统功能说明
保持原有功能，更换所有开窗机和控制箱,但尽量保持原有开窗机的安装结构,采用原开窗机结构：双齿联杆式开窗，1个主机2根副杆。
4、主要设备技术参数
4。1、排烟窗驱动装置（电动开窗器/开窗机）

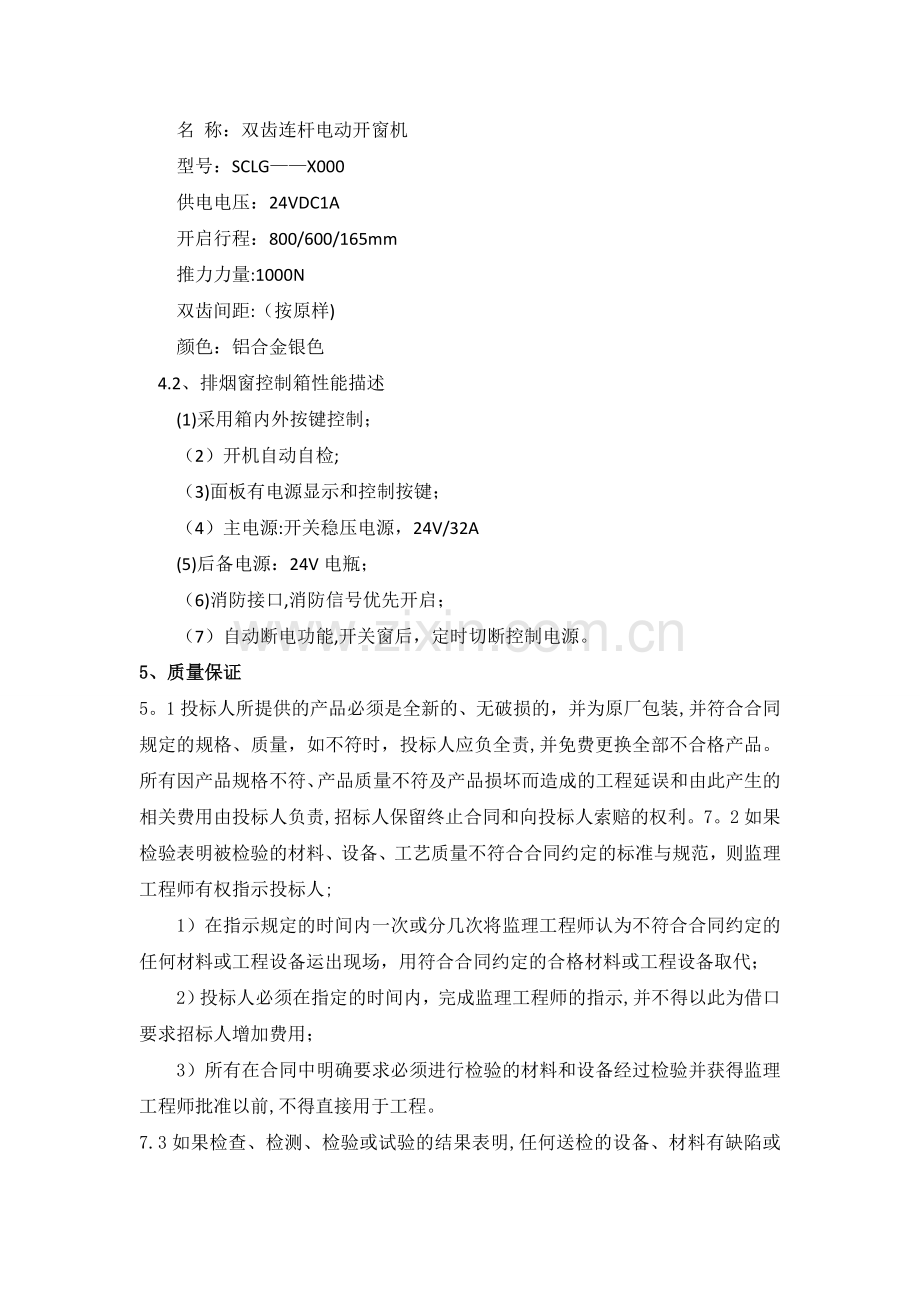

名 称：双齿连杆电动开窗机
型号：SCLG——X000
供电电压：24VDC1A
开启行程：800/600/165mm
推力力量:1000N
双齿间距:（按原样)
颜色：铝合金银色
4.2、排烟窗控制箱性能描述
(1)采用箱内外按键控制；
（2）开机自动自检;
（3)面板有电源显示和控制按键；
（4）主电源:开关稳压电源，24V/32A
(5)后备电源：24V电瓶；
（6)消防接口,消防信号优先开启；
（7）自动断电功能,开关窗后，定时切断控制电源。
5、质量保证
5。1投标人所提供的产品必须是全新的、无破损的，并为原厂包装,并符合合同规定的规格、质量，如不符时，投标人应负全责,并免费更换全部不合格产品。所有因产品规格不符、产品质量不符及产品损坏而造成的工程延误和由此产生的相关费用由投标人负责,招标人保留终止合同和向投标人索赔的权利。7。2如果检验表明被检验的材料、设备、工艺质量不符合合同约定的标准与规范，则监理工程师有权指示投标人;
1）在指示规定的时间内一次或分几次将监理工程师认为不符合合同约定的任何材料或工程设备运出现场，用符合合同约定的合格材料或工程设备取代；
2）投标人必须在指定的时间内，完成监理工程师的指示,并不得以此为借口要求招标人增加费用；
3）所有在合同中明确要求必须进行检验的材料和设备经过检验并获得监理工程师批准以前,不得直接用于工程。
7.3如果检查、检测、检验或试验的结果表明,任何送检的设备、材料有缺陷或不符合合同的约定，监理工程师可拒收此类设备、材料,并应立即通知投标人，同时说明理由.投标人应立即修复上述缺陷并保证其符合合同约定，并再次送交监理工程师检验。
6、技术培训
6.1投标人应对雇主的技术人员进行操作和维修培训,培训应以中文进行。技术培训人员必须流利地掌握手册上的语言。
6。2投标人派出的培训人员,应在所提供的产品上具有5年以上的维修经验。培训人员的简历连同培训计划一并提交雇主，雇主认为培训人员不合适可要求更换。
6。3现场培训:在设备安装完毕后进行培训,培训分课堂教学和现场操作两部分，课堂教学，发放培训手册进行理论讲解。现场操作，培训工程师对如何进行零件的拆装，如何排除故障等进行指导和演示,并对技术人员进行实际操作和维护保养培训。通过培训使招标人的技术人员达到熟练操作并了解设备的结构、工作原理、工作性质，能排除一般故障.现场培训费用包括在投标总价内。
7、售后服务
7.1 ※投标人必须为合同内所供应和指导安装的所有设备提供为期24个月的质保期，时间从消防验收合格证书签署之日起计算。
7。2投标人在质保期内保证按雇主的要求免费修理或更换因材料不合格或制造不合格而有缺陷的任何设备的附件（被更换的设备和附件仍按本条款处理)，并赔偿雇主方由于这些缺陷导致的额外费用或损失。在修理之后,供货商应将原因、补救措施、完成修理及恢复正常的时间和日期等报告给雇主。
7.3质保期内，投标人应派出相关专业技术人员，每季度访问用户一次，指导雇主对设备的正常使用。
8、供货范围：
序号
项目名称
规格型号
单位
数量
备注
1
排烟天窗驱动装置
800行程
台
269
主楼
2
排烟天窗驱动装置
165行程
台
60
连楼
3
排烟天窗驱动装置
600行程
台
40
连桥
4
排烟天窗控制箱

台
12

5
天关

个
12

6
紧急按钮

个
12

7
镀锌线管
DN25
米
13000

8
控制电缆
NH—RVVP-4*2。5
米
8500

9
控制电缆
NH-RVVP—4*1。5
米
4500

10
原有驱动装置拆除
D+H
台
369

11
原有排烟天窗控制装置拆除
D+H
台
12

12
原有天关拆除
D+H
个
12

13
原有紧急按钮拆除
D+H
个
2

14
原有镀锌线管拆除
DN25
米
13000

15
原有控制电缆拆除
NH-RVVP—4＊2。5
米
8500

16
原有控制电缆拆除
NH—RVVP-4＊1.5
米
4500
