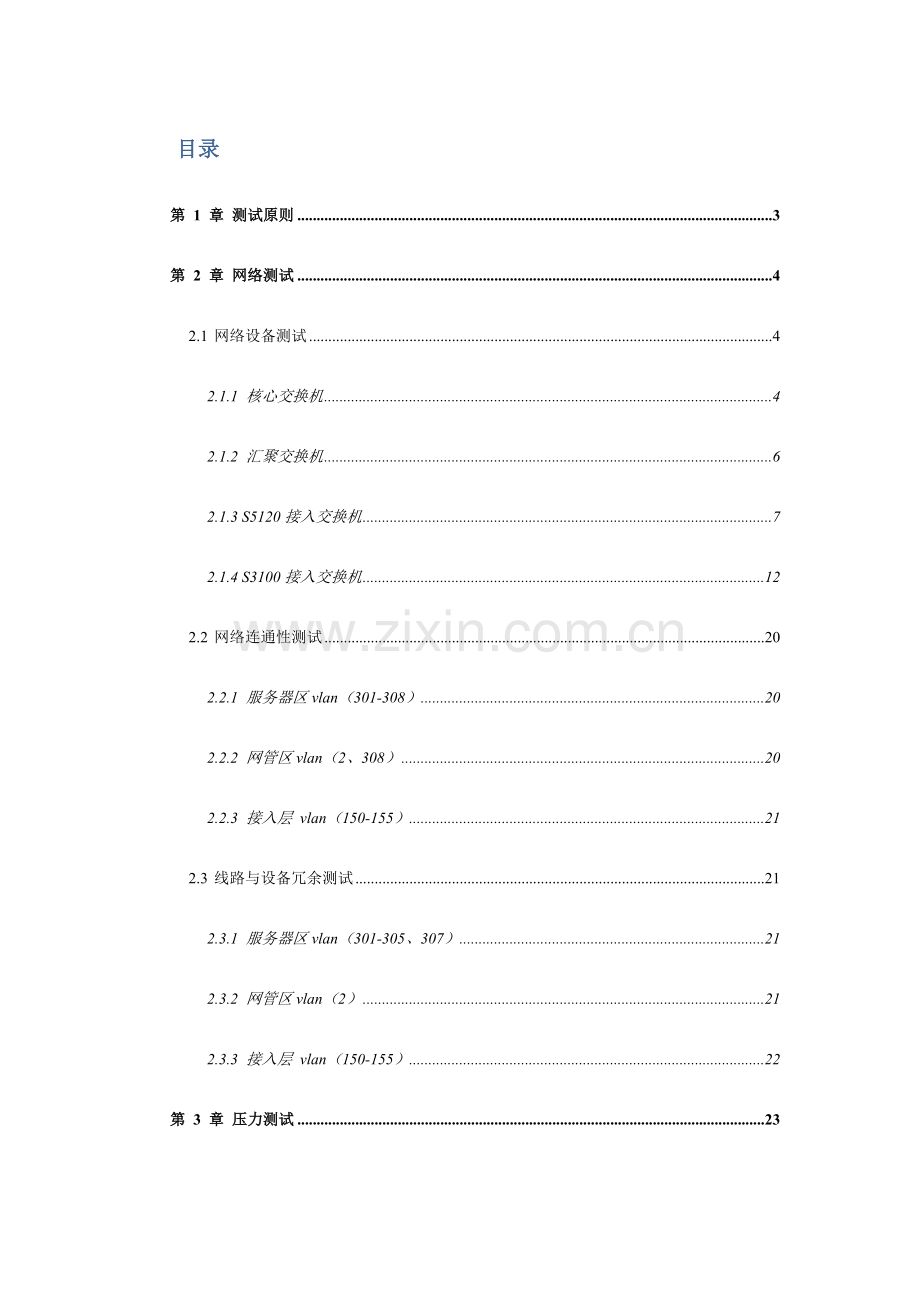

网络安全测试方案青岛武船网络测试方案第14页共18页目录第 1 章测试原则 3 第 2 章网络测试 4 2.1 网络设备测试 4 2.1.1 核心交换机 4 2.1.2 汇聚交换机 6 2.1.3 S5120接入交换机 7 2.1.4 S3100接入交换机 12 2.2 网络连通性测试 20 2.2.1 服务器区vlan（301-308） 20 2.2.2 网管区vlan（2、308） 20 2.2.3 接入层 vlan（150-155） 21 2.3 线路与设备冗余测试 21 2.3.1 服务器区vlan（301-305、307） 21 2.3.2 网管区vlan（2） 21 2.3.3 接入层 vlan（150-155） 22 第 3 章压力测试 23 第 1 章测试原则一种好的测量方法不仅可以有效监视网络性能、找出网络瓶颈,将性能测量引起的流量降为最低，而且在故障发生时能迅速分离出故障点。理想情况下，一种测量方法应满足以下原则：不需要额外的结构。尽可能的利用已有的网络拓扑，避免单纯为了测量而重新构造一套新的基础设施。避免重复测量.尽可能充分的利用测量的结果，避免由于测量而引起网络资源过多的消耗。由测量引起的流量不应对网络原有的服务造成冲击，引起网络性能的下降，否则将与网络管理及性能测量的初衷相违背。简便.在能满足上述各原则的前提下,测量方法还应尽可能的简便。尽量使用已有的测量工具,使用得到广泛支持的和充分实现的协议。例如:ICMP协议在几乎各种主机和路由器上都得到支持，因此使用ping工具来测量往返延时和丢包率就是十分简便的方法.尽管ping的方法所测得的数据有一定的局限性，其性能和其他TCP、UDP或其他IP协议有一定的出入（一般，路由器给ICMP协议的优先性较低），但考虑ping工具及ICMP协议实现的普遍性，利用ping工具测量全网的性能，尤其在测量端到端性能的时候,是最普遍的做法。第 2 章网络测试 2.1 网络设备测试网络设备测试主要是对网络设备的运行情况、设备参数进行测试，验证网络设备参数的正确，网络运行的稳定. 测试对象：核心交换机（S12508）、汇聚交换机（S7503E）、接入交换机(S5120/S3100). 2.1.1 核心交换机 2.1.1.1 基本测试测试目的：查看交换机的硬件和IOS的配置情况测试平台:PC机从交换机console口接入或工作站远程登录到交换机测试内容：序号测试步骤正确结果是否正确 1 观看交换机硬件的外观，查看路由器的数量。设备外观完好，数量正确。 ¨ 是¨ 否 2 交换机正常加电风扇转动、电源工作指示灯亮，系统启动完毕出现登陆提示。 ¨ 是¨ 否 3 检验交换机软件版本。 dis version 显示路由器IOS版本信息。 ¨ 是 ¨ 否 4 检查系统配置 Dis cu 显示交换机所有配置.包括主机名,各VLAN地址、描述、状态,口令加密等. ¨ 是¨ 否 5 检测交换机整机状态。 Dis device 显示交换机各板的模块类型和状态信息。 ¨ 是¨ 否 2.1.1.2 设备信息 1. QW—FLHX—1交换机设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 2. QW—FLHX—2交换机设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 2.1.2 汇聚交换机 2.1.2.1 基本测试测试目的：查看交换机的硬件和IOS的配置情况测试平台：PC机从交换机console口接入或工作站远程登录到交换机测试内容: 序号测试步骤正确结果是否正确 1 观看交换机硬件的外观，查看路由器的数量. 设备外观完好，数量正确。 ¨ 是¨ 否 2 交换机正常加电风扇转动、电源工作指示灯亮，系统启动完毕出现登陆提示. ¨ 是¨ 否 3 检验交换机软件版本。 dis version 显示路由器IOS版本信息。 ¨ 是 ¨ 否 4 检查系统配置 Dis cu 显示交换机所有配置。包括主机名,各VLAN地址、描述、状态，口令加密等。 ¨ 是¨ 否 5 检测交换机整机状态。 Dis device 显示交换机各板的模块类型和状态信息。 ¨ 是¨ 否 2.1.2.2 设备信息 1. QW—FLHJ—1交换机设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 2。 QW-FLHJ—2交换机设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 2.1.3 S5120接入交换机 2.1.3.1 基本测试测试目的：查看交换机的硬件和IOS的配置情况测试平台：PC机从交换机console口接入或工作站远程登录到交换机测试内容：序号测试步骤正确结果是否正确 1 观看交换机硬件的外观，查看路由器的数量. 设备外观完好,数量正确。 ¨ 是¨ 否 2 交换机正常加电风扇转动、电源工作指示灯亮，系统启动完毕出现登陆提示。 ¨ 是¨ 否 3 检验交换机软件版本。 dis version 显示路由器IOS版本信息。 ¨ 是 ¨ 否 4 检查系统配置 Dis cu 显示交换机所有配置。包括主机名,各VLAN地址、描述、状态，口令加密等。 ¨ 是¨ 否 5 检测交换机整机状态. Dis device 显示交换机各板的模块类型和状态信息。 ¨ 是¨ 否 2.1.3.2 设备信息 1. QW—FL6—4 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 2。 QW-FL6—5 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 3。 QW-FL5—1 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 4. QW-FL5—2 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 5。 QW-FL5-3 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 6. QW—FL5—4 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 7. QW—FL5—5 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 8。 QW—FL4-6 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 9。 QW—FL3-4 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 10。 QW-FL3—5 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 2.1.4 S3100接入交换机 2.1.4.1 基本测试测试目的：查看交换机的硬件和IOS的配置情况测试平台：PC机从交换机console口接入或工作站远程登录到交换机测试内容: 序号测试步骤正确结果是否正确 1 观看交换机硬件的外观，查看路由器的数量。设备外观完好,数量正确. ¨ 是¨ 否 2 交换机正常加电风扇转动、电源工作指示灯亮, 系统启动完毕出现登陆提示。 ¨ 是¨ 否 3 检验交换机软件版本。 dis version 显示路由器IOS版本信息。 ¨ 是 ¨ 否 4 检查系统配置 Dis cu 显示交换机所有配置.包括主机名，各VLAN地址、描述、状态，口令加密等。 ¨ 是¨ 否 5 检测交换机整机状态。 Dis device 显示交换机各板的模块类型和状态信息。 ¨ 是¨ 否 2.1.4.2 设备信息 1. QW-FL7-1 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 2. QW—FL7—2 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 3. QW—FL6—1 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 4. QW-FL6-2 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 5. QW—FL6—3 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 6。 QW—FL4-1 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 7。 QW-FL4—2 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 8。 QW—FL4—3 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 9. QW—FL4-4 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 10。 QW-FL4-5 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 11. QW-FL3—1 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 12. QW-FL3—2 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 13。 QW-FL3-3 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 14. QW-FL2—1 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 15. QW—FL2—2 设备名型号插槽数软件版本 IP地址安装位置 telnet 密码 Console密码管理工作站IP Snmp read Snmp write SNMP Trap/IP地址 2.2 网络连通性测试网络连通性测试主要是通过ping命令来测试网络的可达性、往返时延、丢包率，从而达到测试网络连通性的目的. 测试标准：网络连通性测试为局域网测试，测试ping的平均延时在5ms之内即表示网络连通性良好。测试对象：vlan 测试方法：使用PING命令 2.2.1 服务器区vlan（301-308) 源地址目的地址平均时延丢包率 ¨ 通过 ¨ 不通过 2.2.2 网管区vlan（2、308）源地址目的地址平均时延丢包率 ¨ 通过 ¨ 不通过 2.2.3 接入层 vlan（150-155）源地址目的地址平均时延丢包率 ¨ 通过 ¨ 不通过 2.3 线路与设备冗余测试线路与设备冗余测试主要是通过主备线路的切换，来测试网络线路出现故障的情况下,主备线路能否实现冗余,保证网络和业务的可持续性。测试方法：测试PC源、目的地址分别为不同vlan的地址，在源地址的工作站上使用加参数-t 的ping命令，分别断掉相应的接入交换机上的上连链路，观察是否可以切换到另一条上连链路上，当主线路断掉后，相应VLAN的业务数据包应走备链路；当备份线路断掉后，相应的VLAN业务数据包应走主链路。在切换链路当中，丢包数量应在8个包之内。 2.3.1 服务器区vlan(301—305、307）源地址目的地址丢包数量 ¨ 通过 ¨ 不通过 2.3.2 网管区vlan（2) 源地址目的地址丢包数量 ¨ 通过 ¨ 不通过 2.3.3 接入层 vlan（150-155) 源地址目的地址丢包数量 ¨ 通过 ¨ 不通过第 3 章压力测试压力测试主要是通过工作站和存储设备间上传和下载数据，来测试网络线路在大的流量出现时网络状态会正常，保证网络和业务的可持续性。测试方法：使用5层的70台Solaris系统的工作站，设定时间同时从存储设备下载一个大的文件,并在同时由一台在五层交换机下的pc机长ping存储设备。结束后查看每一台工作站下载这个文件所需的时间，并计算出每秒下载数据量,超过8mb/s为理想状态。长ping的pc机ping包延时小于5ms为理想状态。用同样的方式往存储设备上传一个相同大小的大文件,超过4mb/s为理想状态。下载速度（mb/s) 下载时PC延时上传速度（mb/s）上传时PC延时 ¨ 通过 ¨ 不通过
