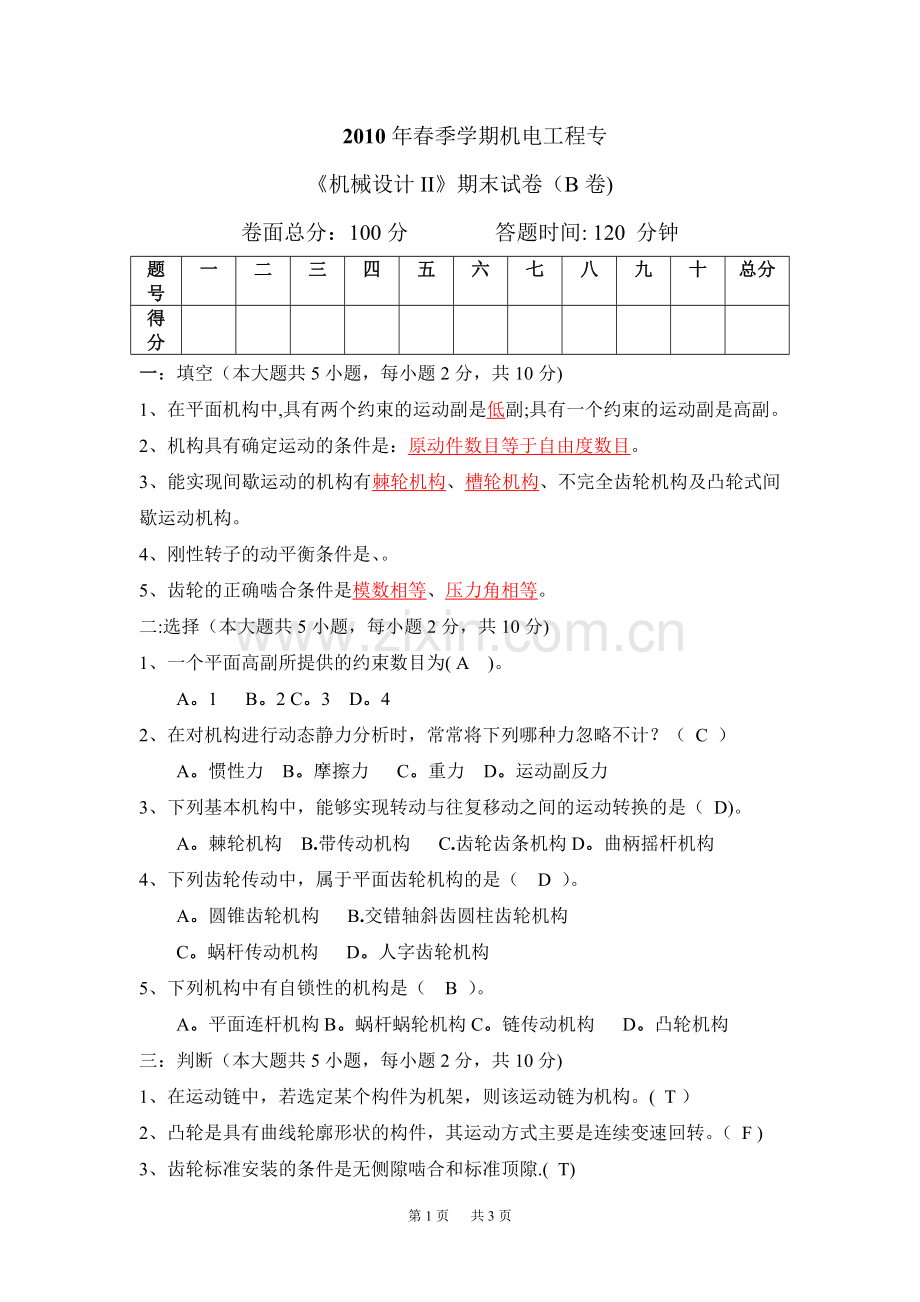

《机械设计II》期末试卷（B卷)
卷面总分：100分 答题时间: 120 分钟
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

一：填空（本大题共5小题，每小题2分，共10分)
1、在平面机构中,具有两个约束的运动副是低副;具有一个约束的运动副是高副。
2、机构具有确定运动的条件是：原动件数目等于自由度数目。
3、能实现间歇运动的机构有棘轮机构、槽轮机构、不完全齿轮机构及凸轮式间歇运动机构。
4、刚性转子的动平衡条件是、。
5、齿轮的正确啮合条件是模数相等、压力角相等。
二:选择（本大题共5小题，每小题2分，共10分)
1、一个平面高副所提供的约束数目为( A )。
A。1 B。2 C。3 D。4
2、在对机构进行动态静力分析时，常常将下列哪种力忽略不计？（ C ）
A。惯性力 B。摩擦力 C。重力 D。运动副反力
3、下列基本机构中，能够实现转动与往复移动之间的运动转换的是（ D)。
A。棘轮机构 B.带传动机构 C.齿轮齿条机构D。曲柄摇杆机构
4、下列齿轮传动中，属于平面齿轮机构的是（ D ）。
A。圆锥齿轮机构 B.交错轴斜齿圆柱齿轮机构
C。蜗杆传动机构 D。人字齿轮机构
5、下列机构中有自锁性的机构是（ B ）。
A。平面连杆机构B。蜗杆蜗轮机构C。链传动机构 D。凸轮机构
三：判断（本大题共5小题，每小题2分，共10分)
1、在运动链中，若选定某个构件为机架，则该运动链为机构。(  T ）
2、凸轮是具有曲线轮廓形状的构件，其运动方式主要是连续变速回转。（  F )
3、齿轮标准安装的条件是无侧隙啮合和标准顶隙.(  T)
4、斜齿圆柱齿轮的端面上具有标准渐开线齿形。（    ）
5、在满足调速要求的前提下，飞轮应装在主轴上。（ T   ）
四:简答(本大题共4小题,共24分）
1、叙述凸轮机构的组成及其特点。(6分）
答：组成：凸轮，从动件,机架。
特点：优点：
（1）设计简单,适应性强，可实现从动件的复杂运动规律要求；
(2）结构简单紧凑，控制准确有效，运动特性好，使用方便；
（3)性能稳定，故障少,维修保养方便.
缺点：
高副接触，易于磨损，可调性差,加工困难
2、简单说明凸轮机构从动件运动规律选择与设计的原则?（6分）
3、叙述曲柄存在条件及其推论的内容，并判断图1所示连杆机构的类型。（8分）
a=110
d=100
c=125
b=130
A
B
C
D
题4图

4、等效转动惯量和等效力矩各自的等效条件是什么?(4分）
五：计算（本大题共2小题，每小题12分，共24分)
1。 计算图示机构自由度,若有复合铰链、局部自由度、虚约束必须在图中相应位置标出。(12分）
2。在如图2所示的轮系中，已知各轮的齿数Z1=22,Z2=33，Z3=30，Z4=60，Z5=20，Z6=70，轮1的转速为n1=600r/min，转向如图，试求构件H的转速nH的大小和转向。
题1图
1
6
4
H
5
3
2
n1

六:作图题（本大题共2小题，共22分）
1。 设计一曲柄摇杆机构，要求满足以下条件：
(1）当机构处于两个极限位置时，连杆BC恰处于图中两给定位置,如下图所示；
(2）机构处于一个极限位置时压力角为零。（10分）
B1
B2
C1
C2

2。有一连杆机构如下图所示,请在图中标出机构全部瞬心的位置。（12分）
