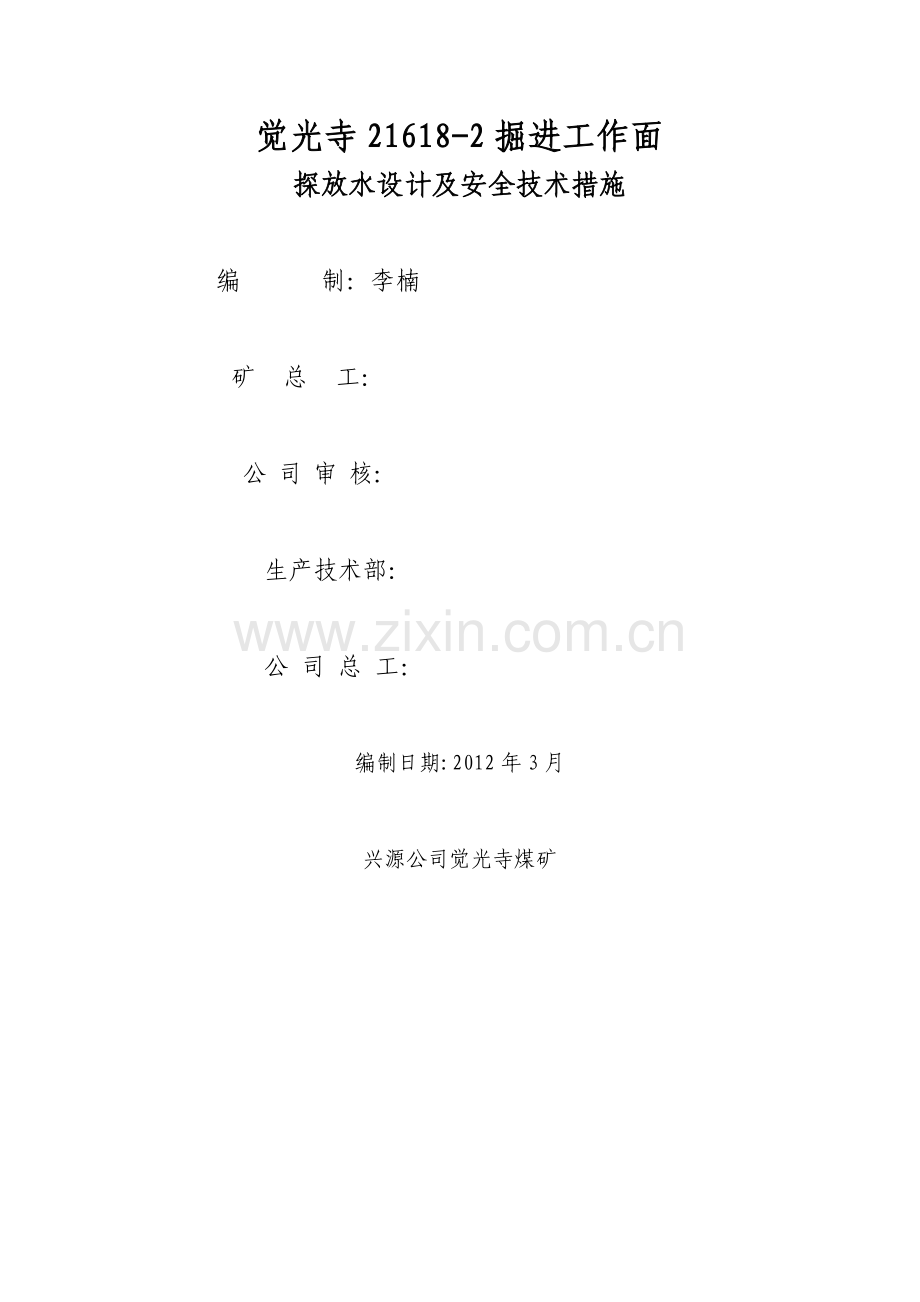

觉光寺21618-2掘进工作面
探放水设计及安全技术措施
编制：李楠
矿总工：
公司审核：
生产技术部：
公 司 总 工：
编制日期:2012年3月
兴源公司觉光寺煤矿

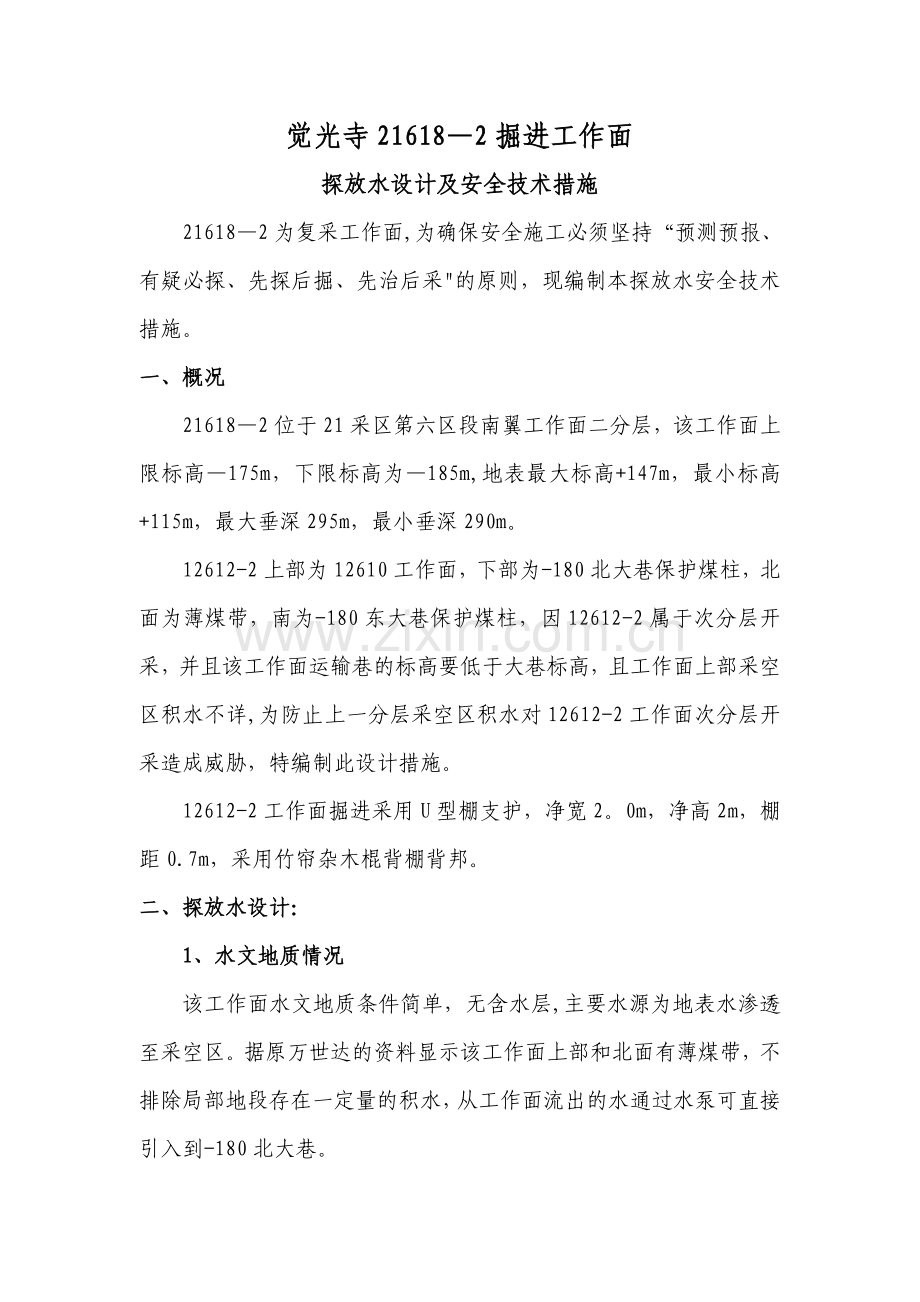

觉光寺21618—2掘进工作面
探放水设计及安全技术措施
21618—2为复采工作面,为确保安全施工必须坚持“预测预报、有疑必探、先探后掘、先治后采"的原则，现编制本探放水安全技术措施。
一、概况
21618—2位于21采区第六区段南翼工作面二分层，该工作面上限标高—175m，下限标高为—185m,地表最大标高+147m，最小标高+115m，最大垂深295m，最小垂深290m。
12612-2上部为12610工作面，下部为-180北大巷保护煤柱，北面为薄煤带，南为-180东大巷保护煤柱，因12612-2属于次分层开采，并且该工作面运输巷的标高要低于大巷标高，且工作面上部采空区积水不详,为防止上一分层采空区积水对12612-2工作面次分层开采造成威胁，特编制此设计措施。
12612-2工作面掘进采用U型棚支护，净宽2。0m，净高2m，棚距0.7m，采用竹帘杂木棍背棚背邦。
二、探放水设计：
1、水文地质情况
该工作面水文地质条件简单，无含水层,主要水源为地表水渗透至采空区。据原万世达的资料显示该工作面上部和北面有薄煤带，不排除局部地段存在一定量的积水，从工作面流出的水通过水泵可直接引入到-180北大巷。
2、探放水巷道布置
12612-2工作面布置:先掘探煤联络巷,再掘回风巷和运输巷和切眼上山。
3、工作面探水孔布置
工作面探水采用KHYD50岩石电钻，钻孔直径采用Ф65mm，每组布置4个孔，每孔的探钻距离根据工作面情况而定。据分析该工作面水来源主要是上部采空区积水，水量不会很大，结合实际情况的综合考虑,将两邦距控制在10m,顶棚距控制在8m。水平钻孔距离控制在30m，即允掘距离20m，超前距离10m,当允掘距离掘到位以后,进行循环布置。
必须严格按照探放水设计施工。
4、安全技术措施
(1）、钻孔施工前必须在工作面档头打好牢固的迎面档,并确保后路畅通。
（2）、加强现场监察，杜绝违章作业。值班队干在场亲自指挥，加强钻机周围巷道支护。
（3）、探钻前由班长对当头的支护、栌、安全挡、钻机、电器设备进行全面检查，符合要求后方可探钻。
（4)、如探得有积水时，应停止钻动，不准拔出钻杆，及时向调度室汇报。
（5）、探钻班长或当班负责人必须及时填好本班记录，记录好钻孔的情况,严格搞好交接班制度。
（6)、探钻时必须由一名有经验的同志操作开关。
（7）、作业人员严禁身体或衣服接触旋转中的钻杆。
(8）、钻孔按设计探完，及时将探钻资料报技术部门，技术部门应根据探钻情况，下达允掘通知单，在现场起点处设置标志，挂好允掘牌板。
（9）、搞好巷道后路的文明生产,加强支护，挖好排水沟或铺好排水管路。
（10)、探钻当头必须安装电话机,并保持其性能良好。
5、受水威胁区域的通信号联系方式和避灾路线
凡水害能威胁到的工作面要有电话机以利联系，一旦接到撤退指令后，立即安照避灾路线进行避灾。
水灾避灾路线：
12612—2探水工作面→回风石门→22斗口→—180北大巷→14轨道上山→—70总回风巷→北风井→地面
排水路线:
12612-2探水工作面→进风下山→-180北大巷→180水仓→地面
6、通风措施和瓦斯检查制度
探钻当头要保持良好的通风，风筒出口距当头不得超过5m。并有瓦检员经常在现场检查瓦斯,如有害气体超过安全规程规定时，立即停止作业。
7、防排水设施和排水系统情况
-180水闸门处要保持平整干净,确保能随时开关。井下水泵要确保台台能正常运转，供排系统要检查完好，发现问题及时处理。
8、水情及避灾联系报告制度和灾害处理措施，瓦斯或其他有害气体涌出的安全技术措施
在探水过程中，发现有突水危险或有瓦斯及其他有害气体涌出时，应立即汇报并撤退至安全位置.
9、探水孔设计图及参数表：
(1）、切眼（单体π梁）、探煤联络巷探水钻孔设计图及参数表
探水钻孔设计图：
探水钻孔设计参数表：
孔号
孔高
距中线
与中线夹角
倾角
孔深
1
0.8m
中偏左0。8m
偏左18°
12°
32m
2
0。8m
0m
0°
12°
30m
3
0.8m
中偏右0.8m
偏右18°
12°
32m
4
1.2m
0m
0°
27°
31m
（2）运输巷、回风巷探水钻孔设计图及参数表：
探水钻孔示意图：
探水钻孔设计参数表：
孔号
孔高
距中线
与中线夹角
倾角
孔深
1
0.8m
中偏左0。8m
偏左18°
0°
32m
2
0.8m
0m
0°
0°
30m
3
0.8m
中偏右0。8m
偏右18°
0°
32m
4
1.2m
0m
0°
15°
31m
三、操作技术要求
1、探水工作由地质技术员负责施工队的技术指导，由测量技术员负责探水孔的位置、方位、角度和确定探水孔进度，钻孔数目以及钻进深度并告知施工队,由施工队组织负责实施。
2、钻进时，发现煤岩松软、片帮、来压或钻孔中的水压、水量突然增大，以及有顶钻等异状时，必须停止钻进，但不得拔出钻杆，现场负责人员应立即向矿调度室报告，并派人监测水情。如果发现水量增大,有突水预兆时，必须立即撤出所有受水威胁地区的人员,然后采取措施，进行处理.
3、探钻前除探钻及相关人员外，必须撤出在该区域其他所有的作业人员.
4、作业人员应提高警惕，熟记避灾方法和路线，发现问题及时向调度站汇报。
5、本工作面队干必须每班向调度员汇报探放水钻进情况，做到现场交接班，交接好上班作业安全情况，地质技术员根据钻进情况下达允掘通知，并挂好允掘牌板,标好允掘标志。
6、调度站建立好钻探台帐，钻探人员每班向调度室汇报钻进进尺以及掘进进尺。
7、工作面在探水前挖好排水沟或按好排水管路,一旦探出少量水时，把水引进排水沟或排水管进行排水。
8、所有本工作面有关人员都必须学习本探放水设计及安全技术措施。由分管矿长负责组织人员进行学习。地质技术员负责讲解.
分 管 矿 长：
安全矿长：
安监组：
矿长：
贯彻记录：应到 人，实到 人
参加学习人员：
