棚改1＃2#楼地下车库工程
结
构
实
体
检
验
专
项
方
案
编制人：
审核人：
审批人：

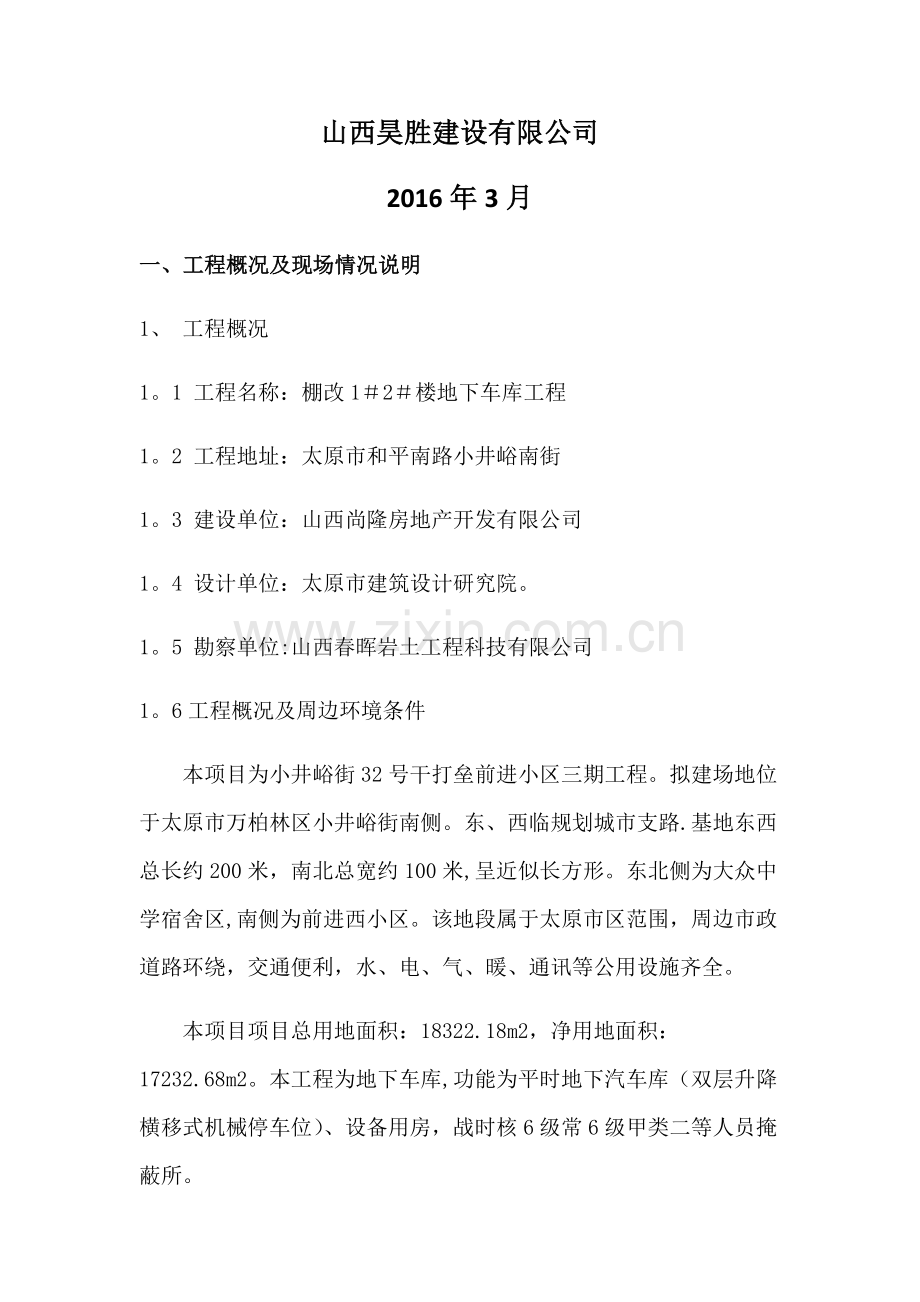

山西昊胜建设有限公司
2016年3月
一、工程概况及现场情况说明
1、 工程概况
1。1 工程名称：棚改1＃2＃楼地下车库工程
1。2 工程地址：太原市和平南路小井峪南街
1。3 建设单位：山西尚隆房地产开发有限公司
1。4 设计单位：太原市建筑设计研究院。
1。5 勘察单位:山西春晖岩土工程科技有限公司
1。6工程概况及周边环境条件
本项目为小井峪街32号干打垒前进小区三期工程。拟建场地位于太原市万柏林区小井峪街南侧。东、西临规划城市支路.基地东西总长约200米，南北总宽约100米,呈近似长方形。东北侧为大众中学宿舍区,南侧为前进西小区。该地段属于太原市区范围，周边市政道路环绕，交通便利，水、电、气、暖、通讯等公用设施齐全。
本项目项目总用地面积：18322.18m2，净用地面积：17232.68m2。本工程为地下车库,功能为平时地下汽车库（双层升降横移式机械停车位）、设备用房，战时核6级常6级甲类二等人员掩蔽所。
二、编制依据
1、《建筑工程施工质量统一验收标准》 GB50300—2013
2、《混凝土结构工程施工质量验收规范》   GB50204—2015
3、《回弹法检测混凝土抗压强度技术规程》  JGJ/T23-2011
4、《混凝土中钢筋检测技术规程》     JGJ/152—2008
5、《优质结构施工质量评价标准》    DGJ32/TJ04-2004
6.1各部位混凝土设计标号
项目名称
构件部位
混凝土强度等级
备注
地下车库
筏板、基础梁
C35
P6抗渗混凝土
框架柱、挡土墙、剪力墙
C35
地下一层顶板、挡土墙采用P6康摄年混凝土
板、梁
C30
坡道、楼梯
C30
过梁、构造柱
C25
混凝土垫层
C15
6。2楼板设计厚度
部位
顶板厚度
基础底板厚度
设计厚度（mm)
400~450（mm）
300～500(mm）
6。3钢筋保护层厚度
环境类别
板、墙、壳
梁、柱、杆
基础梁（顶面和侧面）
二a
20
25
25
注:基础底板的钢筋最小保护层厚度50mm、基础底板顶筋25mm，挡土墙迎水面保护层厚度：50mm
三、结构实体检验的组织程序
1、由施工单位编制结构实体检验专项方案，报监理单位审核批准后实施。
2、监理单位对检测机构及人员的相应资质、资格进行审核确认。
3、监理单位应见证结构实体检验。包括见证取样，参与取样数量、部位的确定，监督检测试验过程，审核检验结果等。
4、检测机构完成结构实体检验后出具完成的结构试题检验报告.
5、检验记录和报告经监理单位审核确认后由施工单位负责人归档.
四、混凝土结构实体检验工作的内容
1、混凝土强度
按《混凝土结构工程施工质量验收规范》GB50204—2015规定制作结构实体同条件养护试块，试件强度可作为检验结构实体混凝土强度的依据;当未留置同条件养护试件、同条件养护试件强度不合格或现场试件养护条件不规范时,应采用回弹—取芯法进行检验.
同条件养护试件的取样和留置均按照《混凝土结构工程施工质量验收规范》GB50204—2015附录C的要求执行。
混凝土强度检验时的等效养护龄期可取日平均温度逐日累计达到600℃．d时所对定的龄期，且不小于14d。冬季施工可根据实际养护温度确定日平均温度。
2、钢筋的混凝土保护层厚度
（1)检验的构件类型和数量
悬挑构件之外的梁板类构件，应各抽取数量的2％且不小于5个构件进行检验.
悬挑梁应抽取构件数量的5％且不小于10个构件进行检验，当悬挑数量少于10个时，应全数检验。
（2）梁、板类构件纵横向受力钢筋的保护层厚度应分别进行验收,并应符合下列规定：
当全部钢筋保护层厚度检验的合格率为90％及以上时，可判定为合格。 当全部钢筋保护层厚度检验的合格率小于90％但不小于80%时，可再抽取相同数量的构件进行检验。当两次抽样总和计算的合格率为90%及以上时,仍可判断为合格。
每次抽样检验结果中不合格点的最大偏差均不应大于《混凝土结构工程施工质量验收规范》GB50204-2015附录F。0。4条规定允许偏差的1。5倍。超过此极限偏差限值的构件必须采取处理措施,否则不能验收.
3、结构位置和尺寸偏差项目
结构位置和尺寸偏差检验项目应在监理单位见证下由施工单位完成。主要检验项目应包括：截面尺寸（柱截面、墙厚、板厚、梁高）、层高、柱、墙垂直度、柱墙轴线位置偏差等。
（1）位置与尺寸偏差检验构件的选取应均匀分布，并应符合下列规定：
梁、柱应抽取构件数量的1%，且不应小于3个构件。墙、板应按有代表性的自然间抽取1%，且不应小于3%。 层高应按有代表性的自然间抽取1％,且不应小于3间。
 （2）结构实体位置与尺寸偏差项目应分别进行验收，并应符合下列规定:当检验项目的合格率为80％及以上时，可判定为合格。
   当检验项目的合格率小于80%但不小于70％时，可再抽取相同数量的构件进行检验.
  当按两次抽样数量总和计算的合格率为80%及以上时，仍可判定为合格.
五、 结构实体检验组织机构
序号
机构名称
人员名单
检查职责
1
结构实体
检验小组

组长：武文龙
副组长：王雅莉、郭军付
全面领导本工程质量、检查、检验、验收等工作

2
土建专业检查组

郭军伟、王坤
负责对土建所有检测项目
的检查验收

3
水电专业检查组

路国强
负责水电所有项目的检查、验收

4
资料搜集整理小组

崔静静
负责所有实体检测项目资
料的搜集、整理

六、实体结构检验验收操作程序和要求
1、组织程序
                                  存在问题整改
建立组织机构  实体检测  监理抽测  整理资料  报验
 2、检查要求

1)、检查人应切实履行职责，检查点要在现场统一标定，严禁现场随意取点或临时变更，以保证监测点的科学性,真实性。
2)、严格按照检查表中要求实测的数据,认真检查和实测。
七、检测内容及合格标准
1、对设计混凝土结构安全 重要部位进行结构实体检验,结构实体在监理工程师的见证下,由施工单位的项目技术负责人组织实施。
2、结构实体的检测内容包括混凝土结构强度、钢筋保护层、楼板厚度、楼面标高、主要构件断面尺寸.
（1）楼板厚度:住宅工程不低于总户数的30%，非住宅工程不低于楼板总数的30%；有地下室的单位工程顶层、底层必测,中间层次应兼顾每个单元不同的楼层及公共部位.实测要求：按附表所要求位置进行检测，并将实测部位及实测值在现场标识，实测数据如实填写。
（2）主要砼构件断面尺寸：实测该构件的中间部位并将检测部位及实测值在现场标识。实测要求：按楼层、结构缝或施工段划分检验批。在同一检验批内，对梁、柱，应抽查构件数量的10%，且不少于3件；对墙，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，墙可按相邻轴线高度5m左右划分检查面，抽查10％,且不少于3面;对电梯井，应全数检查。对设备基础，应全数检查。实测数据如实填写。
(3）钢筋保护层厚度：将实测部位及实测值在现场标识。实测要求：检验的部位，应由监理、施工等各方根据结构构件的重要性共同选定；对梁类、板类构件，每层抽取不少于3个构件;当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50％。实测数据如实填写。
（4）楼面标高；实测楼板的中心部位，并将实测部位及实测值在现场标识.
实测要求：住宅建筑每户检查3处,其他建筑每100m2检查1处，同一楼层的不同板面标高应兼顾。将实测数据如实填写。
（5）主要砼构件按要求进行回弹测强，并将测区位置及实测值在现场标识。实测要求：按楼层、结构缝或施工段划分检验批。在同一检验批内，抽查1个构件.实测数据如实填写.
3、结构实体质量检验项目合格的判定标准
（1）混凝土抗压强度的合格判定标准为：每个检测构件强度值不小于设计值，混凝土抗压强度回弹值按回弹法检测混凝土抗压强度技术规程(JGJ/T23-2011）
（2)混凝土现浇板厚度的合格判定标准为：每块板检测平均值满足设计值,允许偏差范围为+8mm~—5mm。
（3）钢筋保护层的合格判定标准为:满足混凝土结构工程施工质量验收规范（GB50204-2015)附录E的规定。
（4)监理、施工单位应配备相应设备，监理单位应根据施工单位报送的检查记录表和检查结果进行现场检查，符合要求后予以签认。对检测人员应进行专业培训，检测设备应定期鉴定。
八、结构实体抽测部位、方法及数量
本工程结构实体抽测混凝土强度采用回弹法、钢筋保护层及现浇板板厚采用非破损法。1、混凝土构件强度抽测部位及数量
实测要求：按楼层、结构缝或施工段划分检验批。在同一检验批内，抽查1个构件。
混凝土构件强度抽测部位及数量详见混凝土回弹抽测记录表。
2、钢筋保护层抽测部位及数量
实测要求：检验的部位，应由监理、施工等各方根据结构构件的重要性共同选定；对梁类、板类构件,每层抽取不少于3个构件；当有悬挑构件时,抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50％.
钢筋保护层抽测部位及数量详见钢筋保护层检测记录表。
3、楼板厚度抽测部位及数量
住宅工程不低于总户数的30％，非住宅工程不低于楼板总数的30％，被检测的户号中的所有板块都要检测（包括厨卫间、阳台、飘窗板、空调板等） ；除住宅工程除总户数的30%以外，公共部位的30％也必须测，不同板厚的楼板都要按比例测。
有地下室的单位工程顶层、底层必测，中间层次应兼顾每个单元不同的楼层及公共部位。
楼板保护层抽测部位及数量详见楼板保护层检测记录表.
4、主要砼构件断面尺寸
实测要求：实测该构件的中间部位并将检测部位及实测值在现场标识。实测要求：按楼层、结构缝或施工段划分检验批。在同一检验批内，对梁、柱，应抽查构件数量的10％,且不少于3件；对墙，应按有代表性的自然间抽查10％，且不少于3间；对大空间结构,墙可按相邻轴线高度5m左右划分检查面,抽查10％,且不少于3面;对电梯井，应全数检查。对设备基础，应全数检查。
5、楼面标高
实测楼板的中心部位,并将实测部位及实测值在现场标识.实测要求：住宅建筑每户检查3处，其他建筑每100m2检查1处,同一楼层的不同板面标高应兼顾
