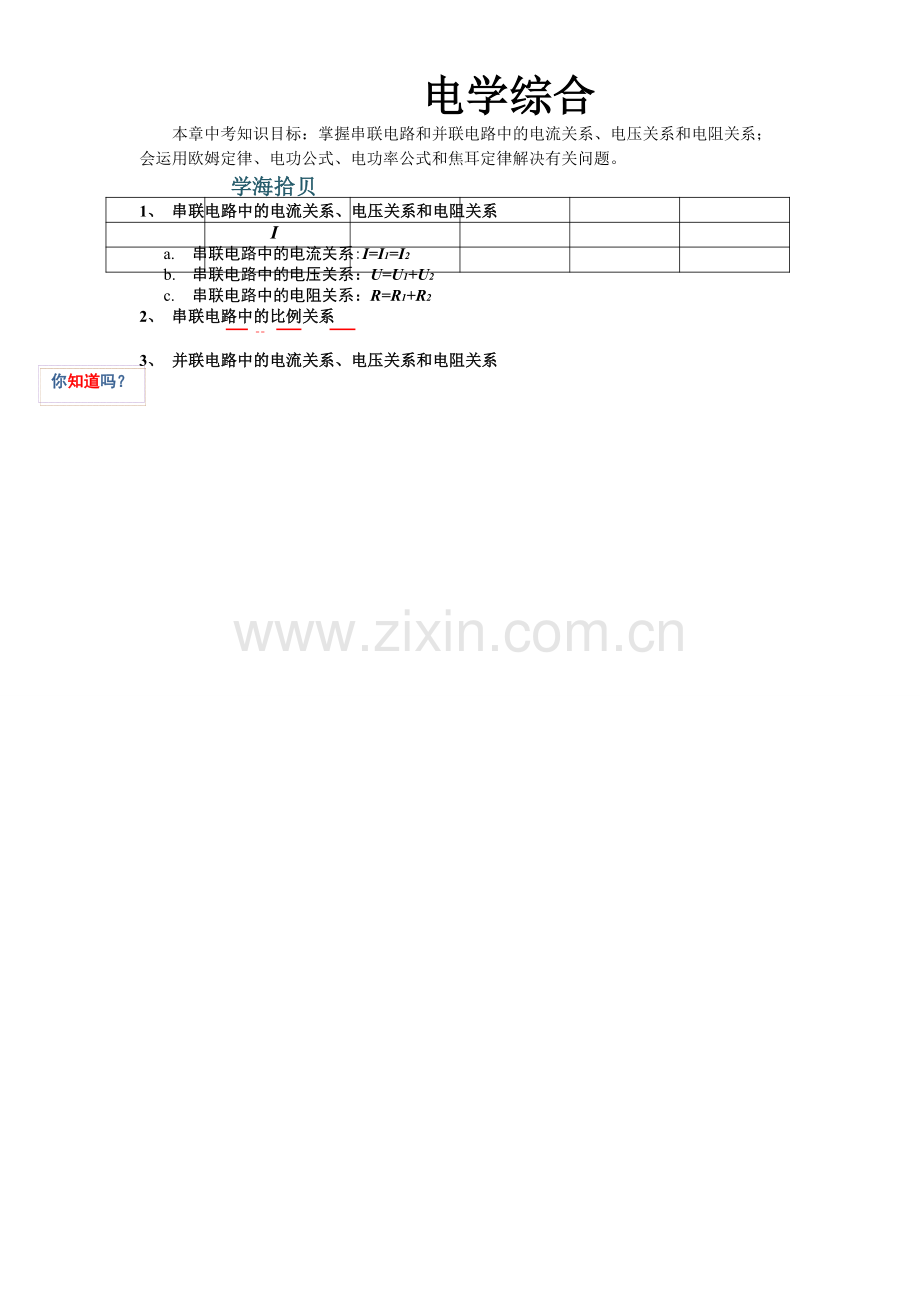

电学综合
本章中考知识目标：掌握串联电路和并联电路中的电流关系、电压关系和电阻关系；会运用欧姆定律、电功公式、电功率公式和焦耳定律解决有关问题。

学海拾贝
1、 串联电路中的电流关系、电压关系和电阻关系
I
a. 串联电路中的电流关系:I=I1=I2
b. 串联电路中的电压关系：U=U1+U2
c. 串联电路中的电阻关系：R=R1+R2
2、 串联电路中的比例关系
= =

3、 并联电路中的电流关系、电压关系和电阻关系
你知道吗？

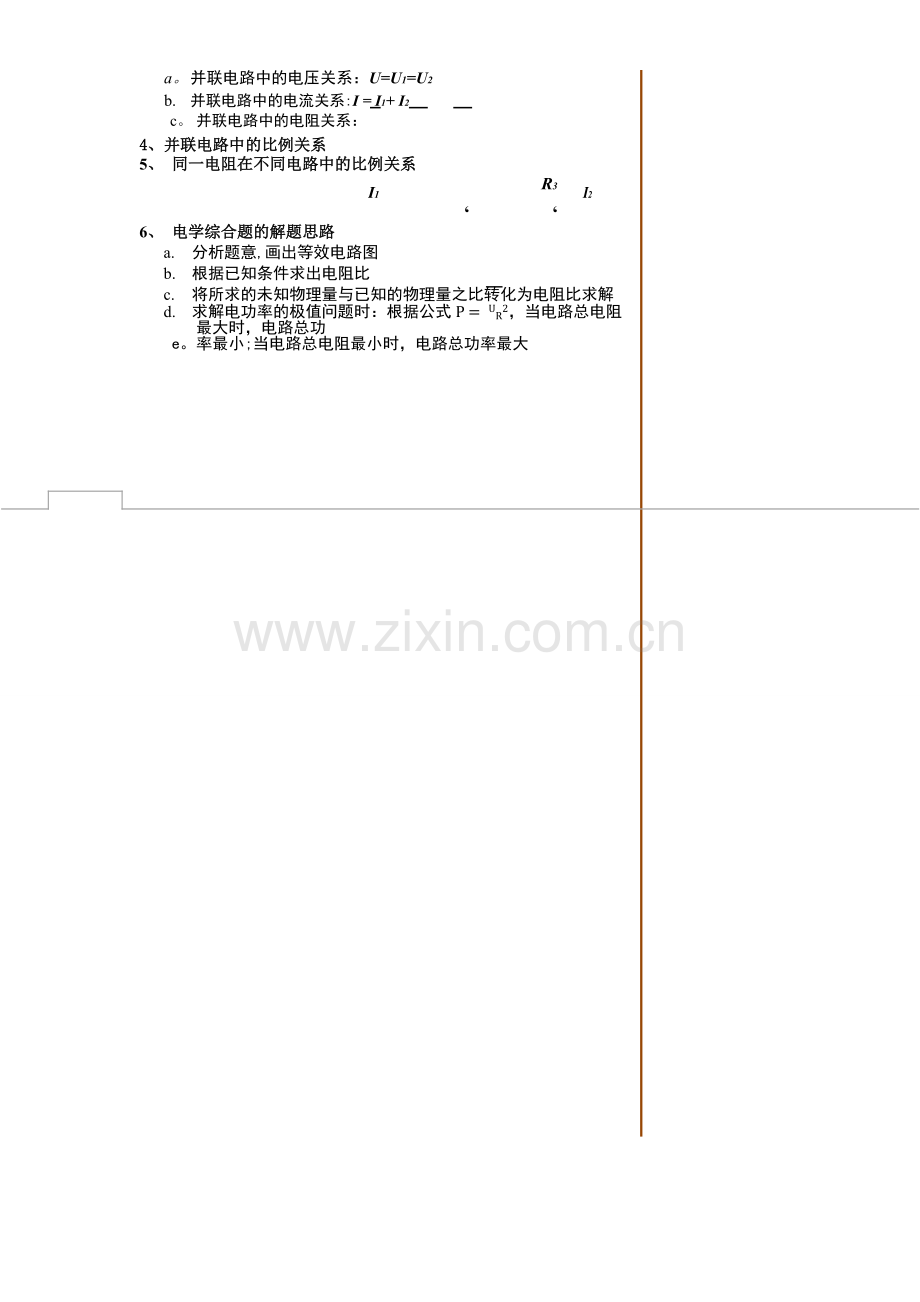

a。 并联电路中的电压关系：U=U1=U2

b. 并联电路中的电流关系:I = I1+ I2
c。 并联电路中的电阻关系：

4、并联电路中的比例关系
5、 同一电阻在不同电路中的比例关系
I1
R3
I2

‘ ‘
6、 电学综合题的解题思路
a. 分析题意,画出等效电路图
b. 根据已知条件求出电阻比
c. 将所求的未知物理量与已知的物理量之比转化为电阻比求解
d. 求解电功率的极值问题时：根据公式P = UR2，当电路总电阻
最大时，电路总功
e。率最小;当电路总电阻最小时，电路总功率最大


沙场点兵
◆串并联电路中的比例关系
重点考查串并联电路中电功率、电压、电流、电阻之间的比例关系的运用。
甲、乙两个电阻，并联时它们的电流之比为 2：3,则电阻之比为

；此时它们的电功率
之比为

；若将这两个电阻串联起来，它们的电压之比为

；电功率之比为

。

例题解析:串联电路中,
P1
=
U1
=
R1
；
并联电路中，
P1

=
I1
=
R2
。因为并联电

路中电流之比等于电阻的反比，而 I1:I2=2：3，所以 R1:R2=I2:I1=3:2，又因为并联电路电功率之比等于电阻的反比，即 P1:P2=R2：R1=2：3;串联时，电压之比等于电阻之比，则 U1:U2= R1:R2=3：2，又因为串联电路电功率之比等于电阻之比，即 P1:P2= R1:R2=3：2，
故答案为:3：2；2：3；3：2;3：2。

你会了吗？
能力提升1：在图所示的电路中，电源电压与灯丝电阻均保持不变.当开关S闭合时，三个电流表的示数A1、A2、A3 之比为2:3:4,若小灯泡L3消耗的电功率为2W,则小灯泡L1消耗的
电功率为
W。

答案：4

能力提升2：如图，已知两灯电阻R1=2R2，电源电压和灯丝电阻保持不变,只闭合S2时,L2消耗的电功率为P2；S1、S2都闭合时,L2
消耗的电功率为P2′，则P2与P2′之比为 。
答案：1：9

能力提升3：如图所示,当a、b同为电压表，开关S闭合时，两表示数之比Ua:Ub=5：3；当a、b同为电流表,开关S断开时，两表示数之比Ia:Ib为 _____；此时电阻R1与R2消耗的电功率之比Pa:Pb=_______ 。
答案2:5；3：2

能力提升4：如图所示电路中电源两端电压不变．当①和②均为电压表时，开关S闭合后，电压表V1、V2的示数之比为7:12，电阻R1消耗的电功率为P1。当①和②均为电流表时，开关S闭合后，电流表A1、A2的示数之比为
16:21，此时电阻R2消耗的电功率为P2′.则P1：P2′等于
。
答案：3:64
