落地式卸料平台验收表.doc

中国建筑股份有限公司
安 全 生 产 管 理 手 册

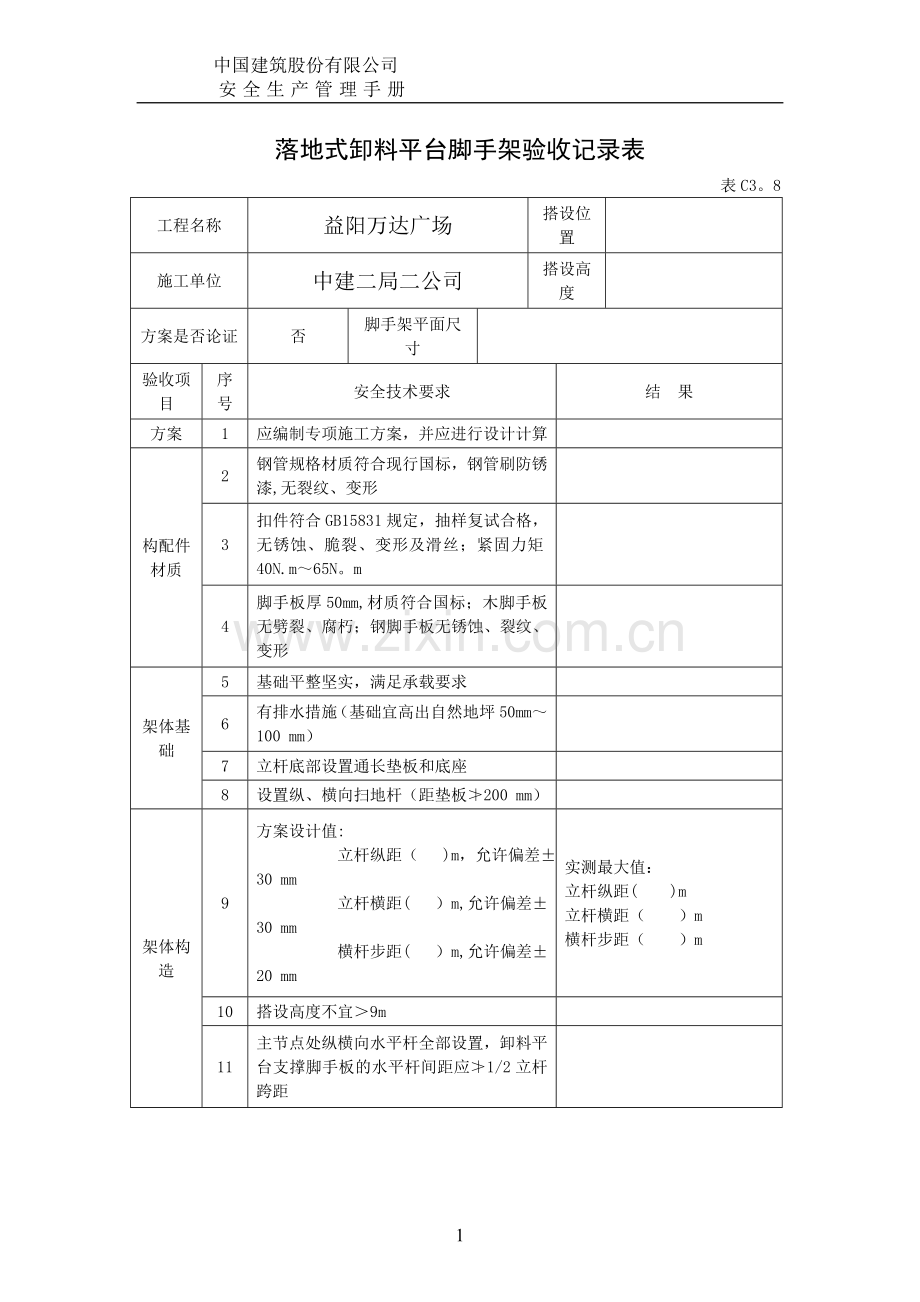

落地式卸料平台脚手架验收记录表
表C3。8
工程名称
益阳万达广场
搭设位置

施工单位
中建二局二公司
搭设高度

方案是否论证
否
脚手架平面尺寸

验收项目
序号
安全技术要求
结 果
方案
1
应编制专项施工方案，并应进行设计计算

构配件
材质
2
钢管规格材质符合现行国标，钢管刷防锈漆,无裂纹、变形

3
扣件符合GB15831规定，抽样复试合格，无锈蚀、脆裂、变形及滑丝；紧固力矩40N.m～65N。m

4
脚手板厚50mm,材质符合国标；木脚手板无劈裂、腐朽；钢脚手板无锈蚀、裂纹、变形

架体基础
5
基础平整坚实，满足承载要求

6
有排水措施（基础宜高出自然地坪50mm～100 mm）

7
立杆底部设置通长垫板和底座

8
设置纵、横向扫地杆（距垫板≯200 mm）

架体构造
9
方案设计值:
立杆纵距（ )m，允许偏差±30 mm
立杆横距( ）m,允许偏差±30 mm
横杆步距( ）m,允许偏差±20 mm
实测最大值：
立杆纵距( )m
立杆横距（ ）m
横杆步距（ ）m
10
搭设高度不宜＞9m

11
主节点处纵横向水平杆全部设置，卸料平台支撑脚手板的水平杆间距应≯1/2立杆跨距

12
立杆连接应采用对接连接方式；相邻两立杆的对接接头不得在同步内，竖向错开间距≮500mm，距主节点宜≯1/3步距

13
立杆全高垂直度允许偏差±30 mm

架体稳定
14
架体外侧四周及内部纵、横向由底至顶设置连续竖向剪刀撑;在架体顶部设置连续水平剪刀撑

15
剪刀撑角度45°～60°，距主节点≯150mm,搭接长度≮1m，用不少于2个扣件固定，扣件距杆端距离≮100mm

16
当架体高宽比＞2时，应按规范要求与建筑结构拉结或采取增加架体宽度、设置钢丝绳张拉固定等稳定措施.

17
卸料平台应自成受力系统，严禁与外脚手架和模板支架连接

荷载
18
明显处设置限载牌，限定荷载（ ）

脚手板与防护栏杆
19
脚手板满铺，板间紧靠，无探头板

20
卸料平台上按规范设1。2m高防护栏杆，并加装硬质挡板

21
平台下设安全平网兜底，应封闭严密，绑扎牢固可靠

通道设置与防护
22
应设置人员进出楼层安全通道，通道宽度≮1。5m ，穿越外脚手架通道应按规范设置硬防护

23
通道两侧设1.2m高防护栏杆和≮180mm高挡脚板

验收结论:
验
收
人
签
名
项目技术负责人
项目生产经理
搭设单位负责人

项目安全负责人
搭设班组
其他验收人员

3
