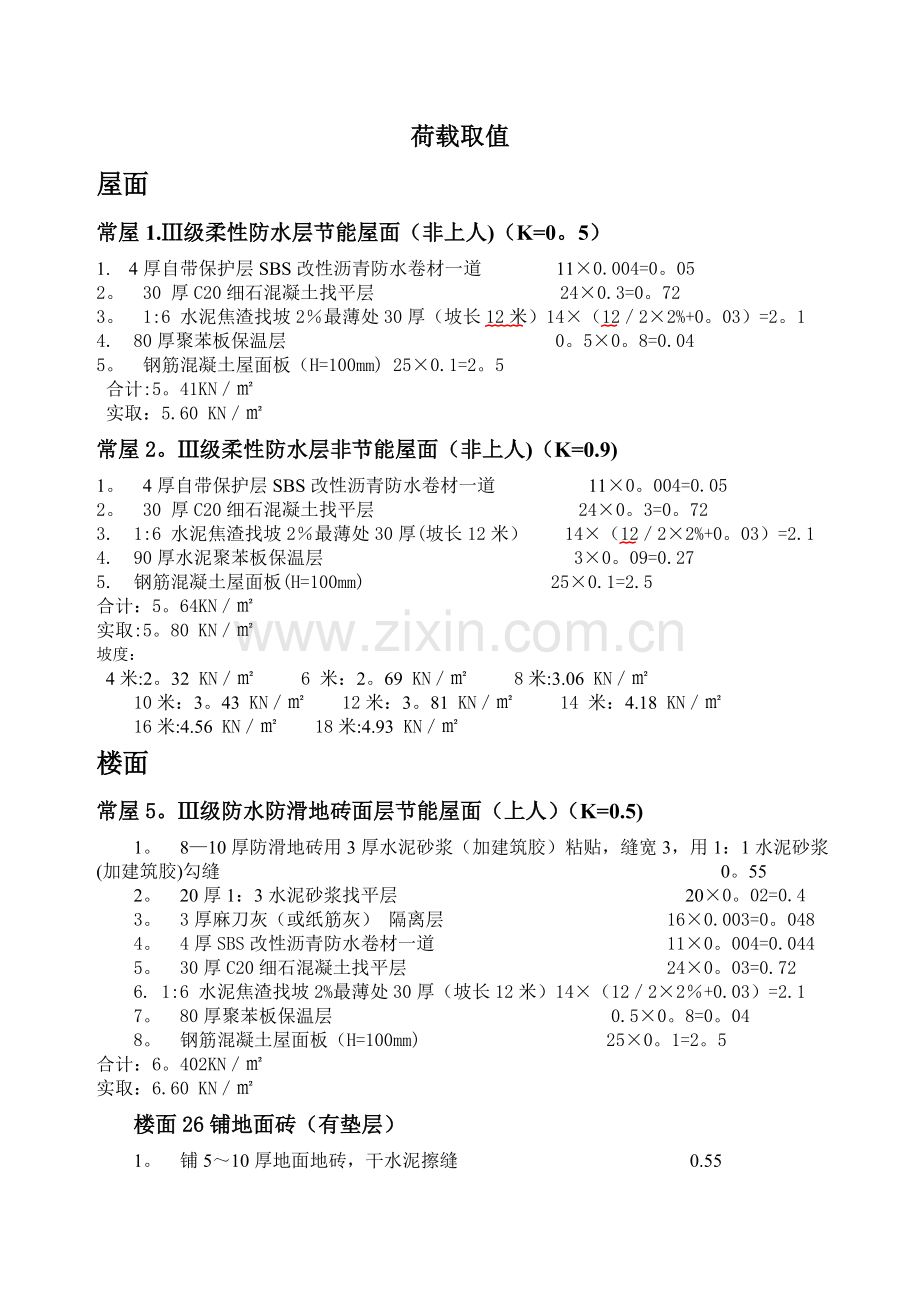

荷载取值
屋面
常屋1.Ⅲ级柔性防水层节能屋面（非上人)（K=0。5）
1. 4厚自带保护层SBS改性沥青防水卷材一道 11×0.004=0。05
2。 30 厚C20细石混凝土找平层 24×0.3=0。72
3。 1:6 水泥焦渣找坡2％最薄处30厚（坡长12米）14×（12／2×2%+0。03）=2。1
4. 80厚聚苯板保温层 0。5×0。8=0.04
5。 钢筋混凝土屋面板（H=100mm) 25×0.1=2。5
合计:5。41KN／㎡
实取：5.60 KN／㎡
常屋2。Ⅲ级柔性防水层非节能屋面（非上人)（K=0.9)
1。 4厚自带保护层SBS改性沥青防水卷材一道 11×0。004=0.05
2。 30 厚C20细石混凝土找平层 24×0。3=0。72
3. 1:6 水泥焦渣找坡2％最薄处30厚(坡长12米） 14×（12／2×2%+0。03）=2.1
4. 90厚水泥聚苯板保温层 3×0。09=0.27
5. 钢筋混凝土屋面板(H=100mm) 25×0.1=2.5
合计：5。64KN／㎡
实取:5。80 KN／㎡
坡度：
4米:2。32 KN／㎡ 6 米：2。69 KN／㎡ 8米:3.06 KN／㎡
10米：3。43 KN／㎡ 12米：3。81 KN／㎡ 14 米：4.18 KN／㎡
16米:4.56 KN／㎡ 18米:4.93 KN／㎡
楼面
常屋5。Ⅲ级防水防滑地砖面层节能屋面（上人）（K=0.5)
1。 8—10厚防滑地砖用3厚水泥砂浆（加建筑胶）粘贴，缝宽3，用1：1水泥砂浆(加建筑胶)勾缝 0。55
2。 20厚1：3水泥砂浆找平层 20×0。02=0.4
3。 3厚麻刀灰（或纸筋灰） 隔离层 16×0.003=0。048
4。 4厚SBS改性沥青防水卷材一道 11×0。004=0.044
5。 30厚C20细石混凝土找平层 24×0。03=0.72
6. 1:6 水泥焦渣找坡2%最薄处30厚（坡长12米）14×（12／2×2％+0.03）=2.1
7。 80厚聚苯板保温层 0.5×0。8=0。04
8。 钢筋混凝土屋面板（H=100mm) 25×0。1=2。5
合计：6。402KN／㎡
实取：6.60 KN／㎡
楼面26铺地面砖（有垫层）
1。 铺5～10厚地面地砖，干水泥擦缝 0.55
2. 撒素水泥面（撒适量清水) 16×0。001=0。016
3。 30厚1:3干硬性水泥砂浆结合层（内惨建筑胶） 20×0。03=0。6
4. 水泥浆一道（内惨建筑胶） 16×0。001=0。016
5。 50厚CL7.5轻集料混凝土垫层 19。5×0.05=0。975
6。 现浇混凝土楼板（H=100mm) 25×0。10=2。5
合计：4。657KN／㎡
实取：4。80 KN／㎡
楼面27铺地面砖（有防水）（卫生间）
1. 铺5～10厚地面地砖,干水泥擦缝 0。55
2。 撒素水泥面（撒适量清水） 16×0.001=0。016
3。 30厚1：3干硬性水泥砂浆结合层（内惨建筑胶） 20×0。03=0.6
4。 1。5厚合成高分子涂料防水层,四周翻起150高 11×0。0015=0。0165
5。 1：3水泥砂浆找坡层最薄处20厚,坡向地漏，一次抹平(距离取4.8米）
20×（4。8／2×2％+0。02)=1。4
6. 现浇混凝土楼板（H=100mm） 25×0.10=2。5
合计：5。083KN／㎡
实取:5。20 KN／㎡
常屋6。Ⅲ级防水防滑地砖面层非节能屋面(上人)（K=0.9）
1。 8—10厚防滑地砖用3厚水泥砂浆（加建筑胶）粘贴，缝宽3,用1：1水泥砂浆（加建筑胶)勾缝 0.55
2. 20厚1：3水泥砂浆找平层 20×0。02=0。4
3. 3厚麻刀灰（或纸筋灰） 隔离层 16×0.003=0.048
4。 4厚SBS改性沥青防水卷材一道 11×0.004=0。044
5。 30厚C20细石混凝土找平层 24×0。03=0.72
6。 1:6 水泥焦渣找坡2％最薄处30厚(坡长12米)14×(12／2×2％+0.03)=2。1
7. 90厚聚苯板保温层 3×0。09=0。27
8. 钢筋混凝土屋面板(H=100mm） 25×0。1=2。5
合计：6.632KN／㎡
实取：6.80 KN／㎡
楼面25铺地面砖（有垫层）
1。 铺5～10厚地面地砖,干水泥擦缝 0。55
2. 撒素水泥面（撒适量清水） 16×0.001=0.016
3。 30厚1：3干硬性水泥砂浆结合层（内惨建筑胶） 20×0。03=0.6
4. 水泥浆一道(内惨建筑胶) 16×0.001=0。016
5. 现浇混凝土楼板（H=100mm) 25×0.10=2。5
合计：3。682KN／㎡
实取：3.80 KN／㎡
楼面2水泥砂浆楼面（无垫层）
1. 20厚1：2.5水泥砂浆,压实抹光 20×0.02=0.4
2。 水泥浆一道（内惨建筑胶) 16×0。001=0。016
3。 现浇钢筋混凝土楼板（H=100mm) 25×0。10=2。5
合计:2。916KN／㎡
实取：3。00KN／㎡
楼面3水泥砂浆楼面(有垫层）
1。 20厚1： 2。5水泥砂浆，压实抹光 20×0.02=0。4
2. 水泥浆一道（内惨建筑胶） 16×0.001=0.016
3. 60厚1:6水泥焦渣垫层 14×0.06=0。84
4。 现浇钢筋混凝土楼板（H=100mm） 25×0。10=2。5
合计：3。756KN／㎡
实取：3.90KN／㎡
楼面4水泥砂浆楼面（有防水）（卫生间）
1。 20厚1： 2.5水泥砂浆,压实抹光 20×0.02=0。4
2。 水泥浆一道(内惨建筑胶) 16×0。001=0。016
3。 35厚C20细石混凝土，随打随抹光 24×0。0035=0。84
4。 1.5厚合成高分子涂抹防水层,四周翻起150高 11×0。0015=0.0165
5。 1:3水泥砂浆找坡层最薄处20厚，坡向地漏,一次抹平(距离取4.8米）
20×（4.8／2×2％+0.02）=1。4
6。 现浇钢筋混凝土楼板（H=100mm） 25×0。10=2。5
合计：5。173KN／㎡
实取:5。30KN／㎡
楼面6现浇水泥石楼面（有垫层）
1. 10—15厚水泥磨石面层(含水泥砂浆打底） 0。765
2. 60厚CL7.5轻集料混凝垫层 19。5×0。06=1.17
3。 现浇钢筋混凝土楼板（H=100mm） 25×0。10=2。5
合计：4。435KN／㎡
实取:4.60KN／㎡
楼面5现浇水泥石楼面（无垫层）
1。 10-15厚水泥磨石面层（含水泥砂浆打底） 0.765
2。 水泥浆一道（内惨建筑胶） 16×0。001=0。016
3. 现浇钢筋混凝土楼板（H=100mm） 25×0。10=2。5
合计：3。281KN／㎡
实取：3。40KN／㎡
楼面7现浇水磨石楼面（有防水）（卫生间)
1. 10—15厚水泥磨石面层(含水泥砂浆打底) 0。765
2。 水泥浆一道（内惨建筑胶) 16×0。001=0.016
3。 1：3水泥砂浆找坡层最薄处20厚，坡向地漏，一次抹平（距离取4。8米）
20×（4.8／2×2％+0.02）=1。4
4。 现浇钢筋混凝土楼板（H=100mm) 25×0.10=2.5
合计：4。680KN／㎡
实取:4。80KN／㎡
120墙
单面粉
2。62 KN／㎡
双面粉
2。96 KN／㎡
240墙
单面粉
4。90 KN／㎡
双面粉
5。24 KN／㎡
370墙
单面粉
7.28 KN／㎡
双面粉
7。62 KN／㎡
490墙
单面粉
9。66 KN／㎡
双面粉
10.00 KN／㎡

1 KN=100KG
120厚陶粒砌块重 11KN／m3
150厚陶粒砌块重 9.3KN／m3
200厚陶粒砌块重 8.8 KN／m3
250厚陶粒砌块重 8.6KN／m3
300厚陶粒砌块重 8。0KN／m3
