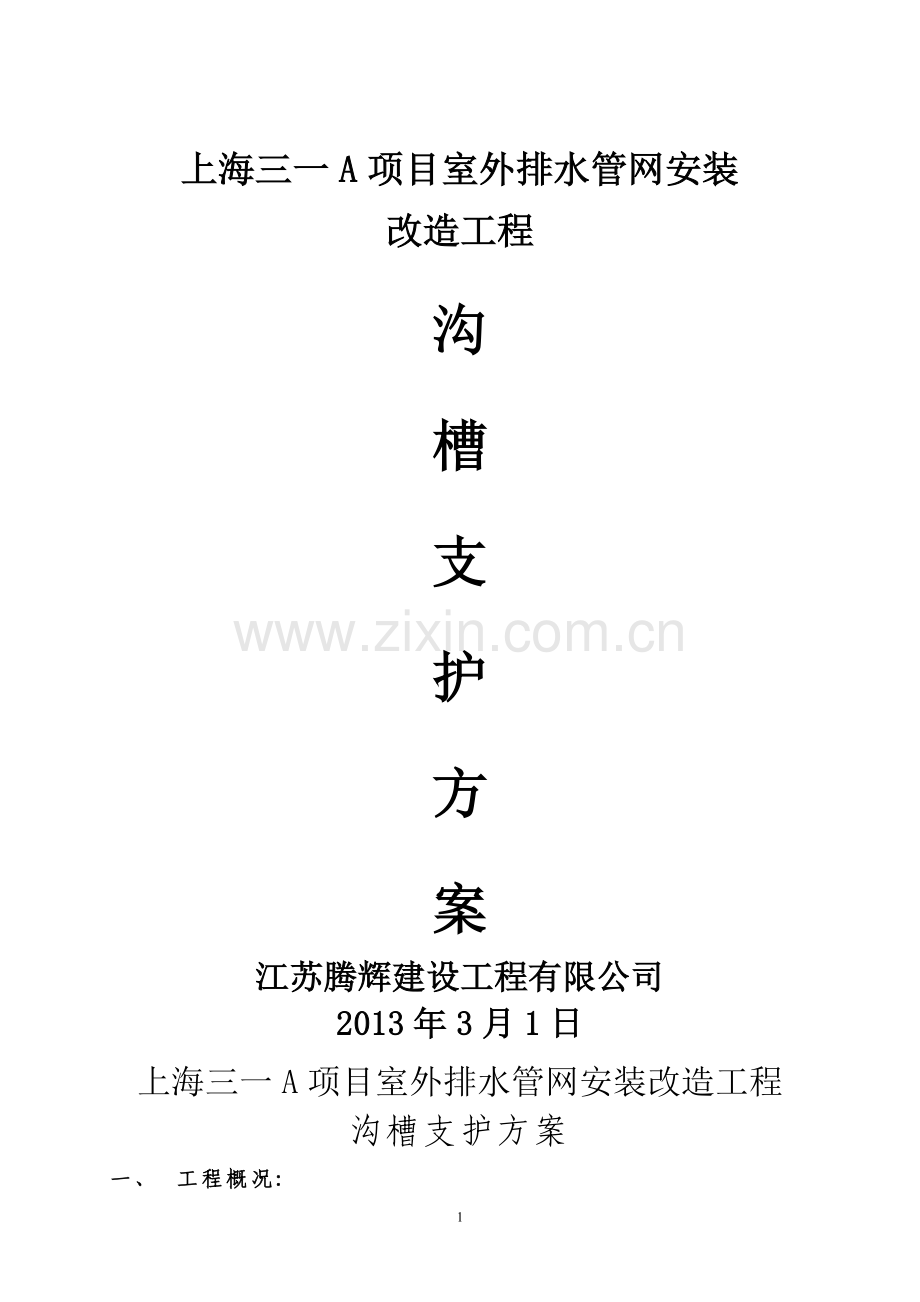

上海三一A项目室外排水管网安装
改造工程
沟
槽
支
护
方
案
江苏腾辉建设工程有限公司
2013年3月1日
上海三一A项目室外排水管网安装改造工程
沟槽支护方案
一、 工程概况:

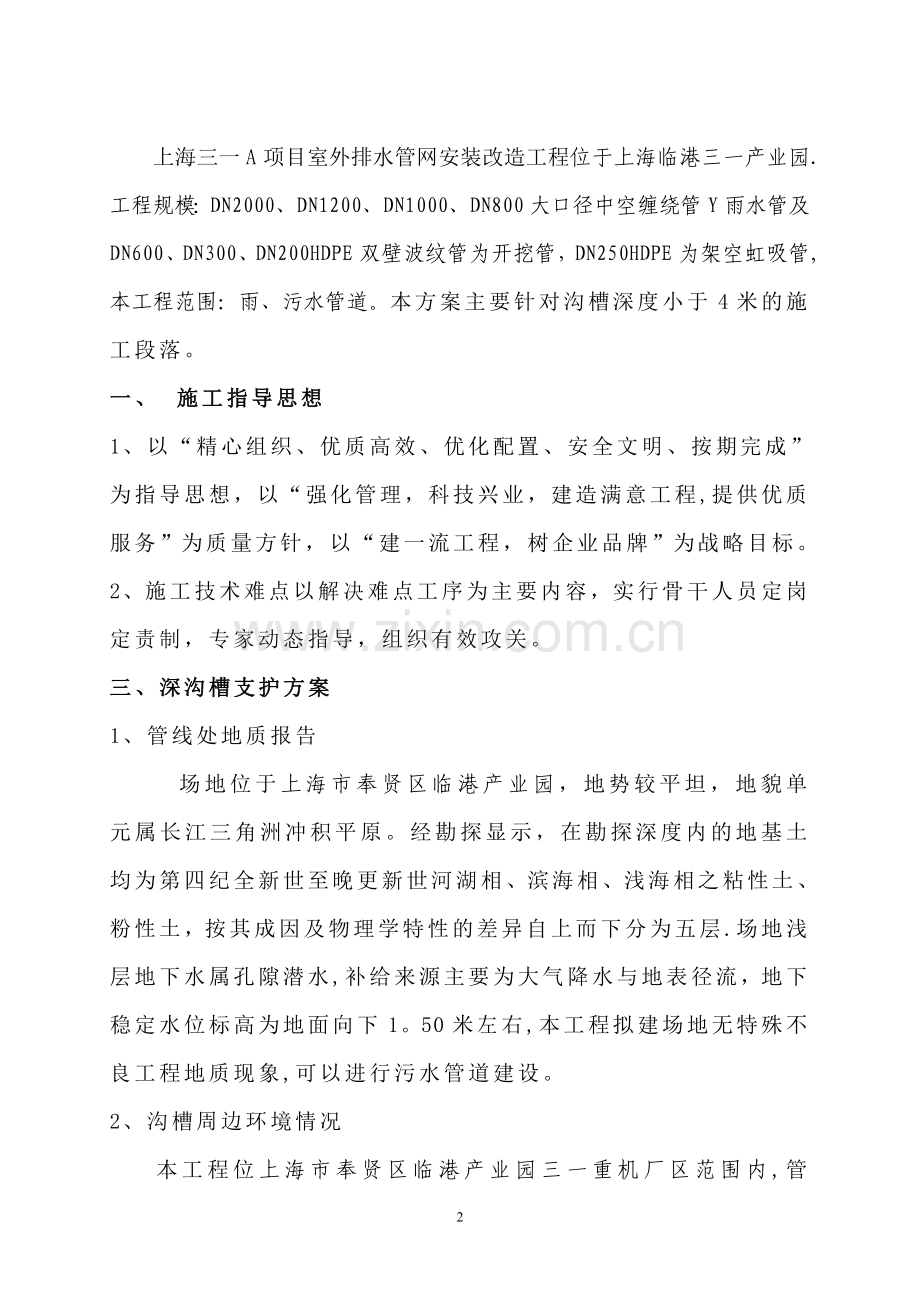

上海三一A项目室外排水管网安装改造工程位于上海临港三一产业园.工程规模：DN2000、DN1200、DN1000、DN800大口径中空缠绕管Y雨水管及DN600、DN300、DN200HDPE双壁波纹管为开挖管，DN250HDPE为架空虹吸管,本工程范围：雨、污水管道。本方案主要针对沟槽深度小于4米的施工段落。
一、 施工指导思想
1、以“精心组织、优质高效、优化配置、安全文明、按期完成”为指导思想，以“强化管理，科技兴业，建造满意工程,提供优质服务”为质量方针，以“建一流工程，树企业品牌”为战略目标。
2、施工技术难点以解决难点工序为主要内容，实行骨干人员定岗定责制，专家动态指导，组织有效攻关。
三、深沟槽支护方案
1、管线处地质报告
场地位于上海市奉贤区临港产业园，地势较平坦，地貌单元属长江三角洲冲积平原。经勘探显示，在勘探深度内的地基土均为第四纪全新世至晚更新世河湖相、滨海相、浅海相之粘性土、粉性土，按其成因及物理学特性的差异自上而下分为五层.场地浅层地下水属孔隙潜水,补给来源主要为大气降水与地表径流，地下稳定水位标高为地面向下1。50米左右,本工程拟建场地无特殊不良工程地质现象,可以进行污水管道建设。
2、沟槽周边环境情况
本工程位上海市奉贤区临港产业园三一重机厂区范围内,管线位置部分位于绿化带内、部分位于人行道下、部分位于行车道下。施工环境较为复杂，进行开挖法施工;对于有障碍物、过河段等特殊情况，采用拖拉管施工。在施工中我们将安全文明施工放在第一位，树立良好的企业形象。
3、沟槽支护方案图
20#槽钢

D≥15cm圆木

20＃槽钢
4、沟槽开挖施工方案
（1）、施工原则：
管道施工时，按先深后浅、分段开挖（2个井段为1段）的原则进行施工,考虑到埋深较大，施工时采用桩长4m，型号为20#槽型钢板桩。钢板桩间距15cm,直槽开挖.开挖后采用槽钢圆木横支撑措施,支撑圆木必须为15cm以上的直径，确保安全施工。
（2）、管道施工工艺流程:
测量放样-—打钢板桩——沟槽土方卸载开挖2m左右--第一道槽型钢板桩圆木支撑——沟槽开挖至设计标高-—管道基础-—安管-—砖砌检查井——黄砂坞膀——闭水——沟槽回填-—拆除支撑-—拔钢板桩。
(3)、开挖前准备工作：
沟槽开挖前先进行施工放样，测放管道中心控制桩，定出沟槽开挖边线,有必要进行土卸载时，先将土卸载掉，卸载深度根据开挖深度确定。开挖样洞确认地下管线位置后，并可打钢板桩，而后沟槽开挖。在开挖前,对施工人员,挖掘机人员作好相关的技术交底，包括地下管线情况、沟槽大致深度、沟槽宽度要求、中心线位置等内容，做到参与施工人员都明确施工内容及注意的问题。在开挖前，对距沟槽边3m以内的电杆、构筑物，施工中应采取加固保护措施.
（4）、沟槽开挖支护：
本工程污水管道采用直槽支撑开挖。土卸载时上口开挖掉2m高，开挖宽度为沟槽开挖边线向外各2m,开挖土方立即装车外运；然后两侧间距15cm米打4M*20＃钢板桩；沟槽钢板桩进行圆木支撑。沟槽开挖到钢板桩上口下1.5m时在1m左右支撑第一道槽型钢板桩圆木支撑.槽型钢板桩两端应水平，每层高度应一致,且两侧应对称,支撑应牢固.在施工中如有钢板桩不在同一平面上，土会从缝隙中挤出，应及时采取补救措施处理，我方将安排有丰富经验的施工技术人员负责。
（5）、防护措施：
沟槽开挖以履带式挖掘机挖土为主,人工为辅的方法，施工过程中,经常检查。如发现异常，应及时记录、及时处理。如发现电缆、地下管线,应妥善加以保护，待有关单位处理后，方允许继续施工。对于已开挖好的的沟槽应进行护栏围护，并设立警示标志，组织专人看护，防止意外事故的发生。
（6）、降排水措施：
为保证沟槽的安全，沟槽开挖的土方,立即装车外运至业主指定地点。槽底不得受水浸泡,沟槽内地下水用水泵集中排出.雨季施工时，应尽可能缩短开槽长度,一旦发生泡槽，应及时将水排除。沟槽内的松散土，淤泥、大块石等杂物应予以清除，并保持不受浸泡.沟槽开挖时在沟槽边挖临时排水沟，排水沟尺寸为宽*深（30cm*30cm），在每一个检查井处挖一个临时集水坑,尺寸为宽＊深（60cm＊50cm），以供水泵抽水，及时排除地下水保证沟槽不受浸泡。
（7）、机械安全措施：
槽边单向堆土高度不得高于1。5m，离沟槽的距离不得小于1。2m，且施工机械设备停放的位置必须平衡，一般施工机具距离沟槽边距离不得小于0。8m，大中型施工机具距离沟边距离边根据设备自重而定.下管DN400采用挖掘机和人工配合下管，挖掘机站位应保证距沟槽安全距离。吊运应使用相应的吊管工具和方法，严禁用钢丝绳串心吊运,起吊时应轻起轻落,现场专人指挥，防止在吊运过程中碰撞沟槽支护设施.
(8）、地下管线防护措施：
地下管线给施工带来了一定有难度，必须切实做好管线保护，不使管线损环。我单位将主动到有关管线单位详细了解与工程建设施工相关地下管线情况，以书面形式向施工单位交底，双方签字确认,其中包括管线的名称、规格、位置、标高、及注意事项，留下管线单位的联系人员名单及电话号码.具体措施为：开挖深约2米左右的样洞样沟寻找管线，而且每条样沟深度均规定要达到要求,防止管线遭到破环，对于有关单位未说明但怀疑有地下管线的地方慎重处理,也要开挖样沟,确保工程的顺利进行。在每天施工前的安全交底中要对管线的大概位置交底清楚，已防止发生管线损环事故,并且要派专人负责在施工时要看好，责任落实到人。对已挖出的管线要做好保护措施，在其边旁边设置警示标记,并及时与有关部门联系，采取加固保护的措施。
（9)、突发隐患应急措施：对职工进行三级安全教育，将施工中的安全注意要点交底给施工现场的每一位工人。沟槽开挖、垫层、安管等工序施工时，沟槽应派专人进行检查，一旦发生支护结构变形或有险情时应立即疏散施工人员，对沟槽的支护进行加固,确保安全后再进行施工，决不冒险施工，避免事故的发生.已开挖好的沟槽处，要进行护栏围护,并设警示灯,已施工好的要及时回填。
5、沟槽支护关键支护材料、关键尺寸及日常监护人员清单表
沟槽支护关键支护材料、关键尺寸
序号
名称
型号及规格
监控要点
1
槽形钢板桩
20#
1、规格2、下沉角度3、下沉深度4、桩间间距5、排桩行距
2
槽形腰梁
20#
1、规格2、位置3、间距4、连贯性
3
圆木支撑
≥15cm
1、规格2、位置3、间距4、桩面垂直度
备注：1、人员安排:设立专职安全员，全面监控、检查、处理施工过程中的施工情况.
2、建立健全预控、监控机制，发现问题及时记录、及时处理。
3、落实安全三级交底制度，确保生产安全，树立安全第一的指导方针.
四、安全文明施工
（一）、安全管理目标:杜绝重伤或死亡事故,杜绝重大机械事故，杜绝火灾事故.争创标化工地。
（二)、安全管理措施
1、按安全生产管理网络建立健全的各级安全生产责任制，并落实到人.
2、在现场做好三级教育的交底工作，并做好台帐。
3、特种作业人员持证上岗。
4、进入现场戴好安全帽，扣好帽带，在交通人员密集处作围墙封闭施工。
5、定期开展安全检查活动，查处事故隐患，定人、定时间、定措施及时消除,使安全管理工作做到“纵向到底、横向到边”。
6、现场施工悬挂“七牌二图”与安全警示标志、标语。
(三)、文明施工及环境保护措施
1、建立现场文明施工领导小组，健全文明施工的管理制度，按文明施工管理网络,落实责任制。
2、积极开展文明施工窗口达标活动,做到“两通、三无、五必须，便民、利民、不扰民”。
3、在现场人员广泛开展“七不”宣传，争做文明市民.
4、防止泥浆、污水、废水和其他混浊物流入雨水管道和河道。
5、施工中生活垃圾堆置在规定地点，及时外运建筑垃圾并集中堆放处理。
6、施工区域、生活区域整齐有序,不影响周围环境。
7、成立文明施工小组，由专职文明施工员与作业文明礼貌施工员，对文明施工员情况进行检查整改，实现施工区域生活区域的标准化，内部实行流动文明礼貌施工评比活动每月一次。
工地卫生
8、工地保证开水供应，严禁食和生水。茶水桶做到每天清理，定期消毒。
9、宿舍内工具工作服、安全帽、鞋等应定点集中放置，保持整洁,床上生活用具堆放整齐，床下不得随意堆放杂物。
10、办公室、宿舍、会议室实行卫生值日制。
11、食堂工作人员必须持证上岗，工地食堂须经防疫部门检查许可，食堂保持内外环境整洁，工作台和地上无油腻。
12、食堂配备冰箱和熟食罩,生熟分开,专人管理、保持清洁卫生.
13、定期进行消毒、防尘、灭蝇、灭鼠活动。
14、食堂应有架盖的泔脚桶或垃圾袋.在临设外设架盖垃圾箱，生活垃圾在垃圾汇总后定期请环卫部门派车外运.
15、厕所卫生要专人管理，每天清洗,保持整洁。
16、工地配备急救箱,做好季节性防病卫生宣传与防治工作。
17、保持施工现场和生活区排水沟畅通,有组织地将地下水、雨水、生活用水接入排水明沟后经沉淀，过滤后排入河浜。
18、厕所间化粪池定期请当地环卫部门来现场搬运,严禁排入明沟污染河浜.
