电气控制及PLC试卷A及答案.doc

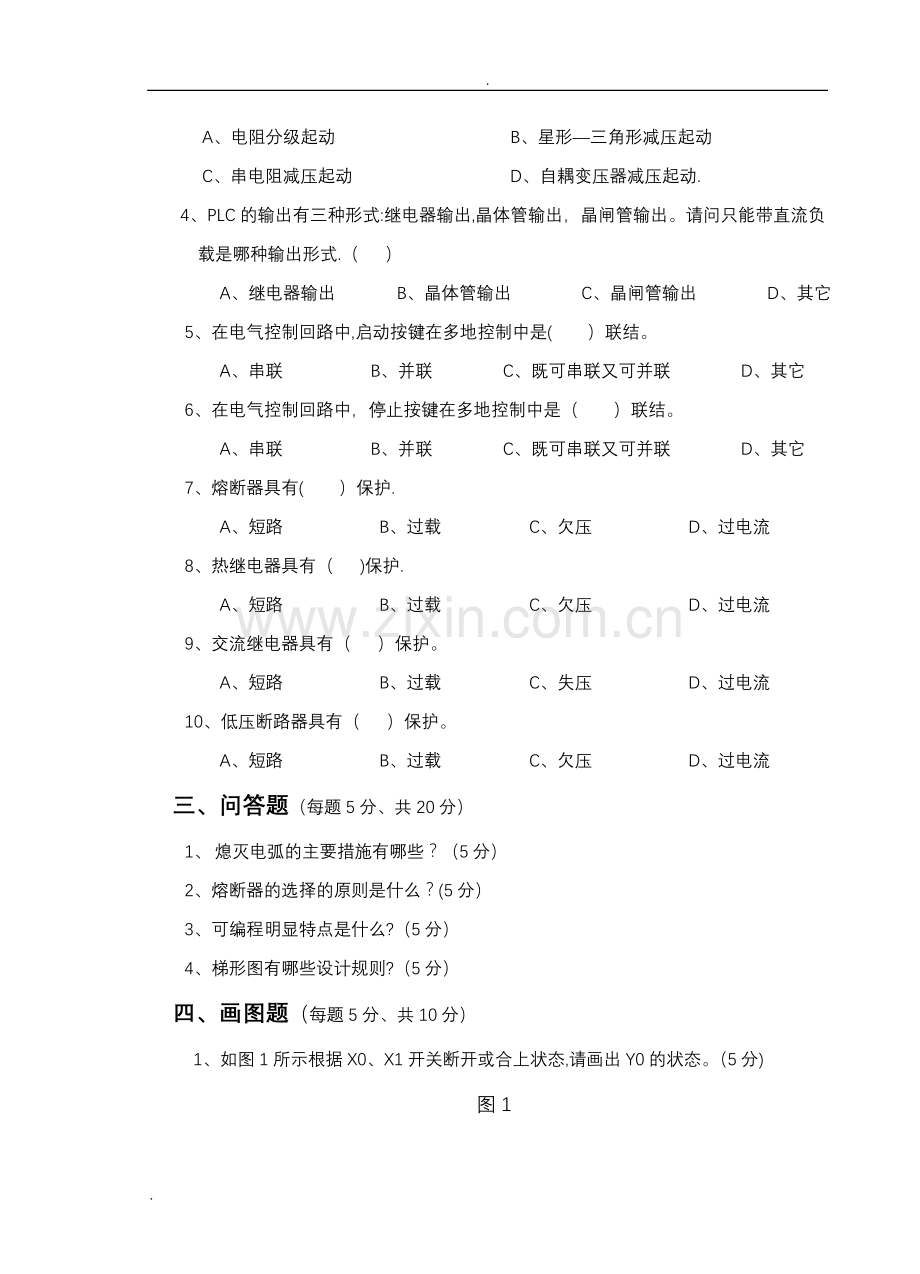

.装订线浙江理工大学继续教育学院 学年第三学期电气控制及PLC试卷（A卷）考试时间：90分钟 闭卷 任课老师：班级： 学号： 姓名: 成绩:一、填空题（每空1分、共30分)1、 电气控制技术的拖动方式可以分为： 、 、 。2、 通常低压是指交流 ，直流 。3、 低压控制电器常用的具体灭弧方法有 、 、 、 。4、 热继电器主要参数有 、 、 、 及 。 5、 笼型异步电动机的电气制动方法有： 、 。 6、 可编程控制器主要由 、 、 、 组成。7、 PLC的输入电路大都相同，通常有三种类型.分别为 、 、 。 8、PLC工作时采用 的工作方式.全过程扫描一次所需的时间称为 。 9、PLC工作过程分为 、 、 、 、 。 二、选择题(每题2分、共20分）1、速度继电器的动作转速一般不低于（ ）。 A、0r/m B、120r/m C、1000r/m D、3600r/m2、( ）的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。A、中间继电器 B、交流继电器 C、热继电器 D、时间继电器 3、 绕线转子异步电动机一般采用（ ）。A、电阻分级起动 B、星形三角形减压起动 C、串电阻减压起动 D、自耦变压器减压起动. 4、PLC的输出有三种形式:继电器输出,晶体管输出，晶闸管输出。请问只能带直流负载是哪种输出形式.（ ）A、继电器输出 B、晶体管输出 C、晶闸管输出 D、其它 5、在电气控制回路中,启动按键在多地控制中是( ）联结。A、串联 B、并联 C、既可串联又可并联 D、其它 6、在电气控制回路中，停止按键在多地控制中是（ ）联结。A、串联 B、并联 C、既可串联又可并联 D、其它 7、熔断器具有( ）保护.A、短路 B、过载 C、欠压 D、过电流8、热继电器具有（ )保护.A、短路 B、过载 C、欠压 D、过电流9、交流继电器具有（ ）保护。A、短路 B、过载 C、失压 D、过电流10、低压断路器具有（ ）保护。 A、短路 B、过载 C、欠压 D、过电流三、问答题（每题5分、共20分）1、 熄灭电弧的主要措施有哪些？（5分）2、熔断器的选择的原则是什么？(5分）3、可编程明显特点是什么?（5分）4、梯形图有哪些设计规则?（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态,请画出Y0的状态。（5分)图1 2、请跟据以下PLC助记符语言,画出状态转移图。(5分）步序指令0 LD M80021 SET S03 STL S04 OUT Y05 LD X06 SET S18 STL S19 OUT Y110 LD X111 OUT S012 RET13 END五、设计题(每题20分、共20分）1、 试设计一控制电路，控制一台电动机,要求：可正反转，接触器联锁.请画出电气控制线路图（5分)、PLC接线图（5分)、梯形图(5分）及语句表(5分）。（其中：SB1为停止按键、SB2为正转按键、SB3为反转按键、PLC的I/O口自己分配）.电气控制及PLC试卷A参考答案一、填空题（每空1分、共30分）1、电气控制技术的拖动方式可以分为:单独拖动方式 、 集中拖动 。2、通常低压是指交流 1200V以下 ，直流 。3、低压控制电器常用的具体灭弧方法有 机械灭弧 、 窄缝灭弧法 、栅片灭弧法.4、热继电器主要参数有 热继电器额定电流 、 相数 、 热元件额定电流 、整定电流 及 调节范围 . 5、笼型异步电动机的电气制动方法有： 能耗制动 、 反接制动 。 6、可编程控制器主要由 中央处理单元 、存储器 、输入输出单元 、电源 组成。7、PLC的输入电路大都相同，通常有三种类型。分别为 直流输入 、 交流输入 、交直流输入 。 8、PLC工作时采用 的工作方式。 全过程扫描一次所需的时间称为扫描时间 。 9、PLC工作过程分为 内部处理 、 通信操作 、 程序输入处理 、 程序执行 、 程序输出 . 二、选择题（每题2分、共20分)1、速度继电器的动作转速一般不低于( B ）。 A、0r/m B、120r/m C、1000r/m D、3600r/m2、（ A )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。A、中间继电器 B、交流继电器 C、热继电器 D、时间继电器 3、绕线转子异步电动机一般采用（ )。A、电阻分级起动 B、星形-三角形减压起动 C、串电阻减压起动 D、自耦变压器减压起动。 4、PLC的输出有三种形式：继电器输出,晶体管输出，晶闸管输出.请问只能带直流负载是哪种输出形式.（ B ）A、继电器输出 B、晶体管输出 C、晶闸管输出 D、其它 5、在电气控制回路中，启动按键在多地控制中是（ B ）联结。A、串联 B、并联 C、既可串联又可并联 D、其它 6、在电气控制回路中,停止按键在多地控制中是（ A )联结。A、串联 B、并联 C、既可串联又可并联 D、其它 7、熔断器具有（ A ）保护。A、短路 B、过载 C、欠压 D、过电流8、热继电器具有（ B ）保护。A、短路 B、过载 C、欠压 D、过电流9、交流继电器具有（ C )保护。A、短路 B、过载 C、失压 D、过电流10、低压断路器具有（ A ）保护. A、短路 B、过载 C、欠压 D、过电流三、问答题（每题5分、共20分）1、熄灭电弧的主要措施有哪些？（5分）答：（1）迅速增加电弧长度(拉长电弧），使得单位长度内维持电弧燃烧的电场强度不够而使电弧熄灭。 （2)使电弧与流体介质或固体介质相接触，加强冷却和去游离作用，使电弧加快熄灭.2、熔断器的选择的原则是什么?（5分）答：（1）电路上、下两级都装设熔断器时,为使两级保护相互配合良好，两级熔体额定电流的比值不小于1。6:1。 （2）对于照明电路或电阻炉等，熔体的额定电流应大于或等于电路的工作电流。 （3）保护一台异步电动机时，考虑电动机冲击电流的影响，熔体的额定电流按以下式计算：Ifn（1。52。5）In(4) 保护多台异步电动机时,若各台电动机不同时启动，则应按下式计算: Ifn（1.52。5)Inmax +In 3、可编程明显特点是什么？（5分） 答： 4、梯形图有哪些设计规则?（5分）答:(1）水平不垂直。 （2）多上串右 （3）线图右边无接点。 （4)双线圈输出不可用。 四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。（5分）图12、请跟据以下PLC助记符语言，画出状态转移图。（5分）步序指令0 LD M80021 SET S03 STL S04 OUT Y05 LD X06 SET S18 STL S19 OUT Y110 LD X111 OUT S0 13 RET13 END) b)五、设计题（每题20分、共20分）2、 试设计一控制电路，控制一台电动机,要求：可正反转，接触器联锁。请画出电气控制线路图（5分）、PLC接线图（5分)、梯形图（5分)及语句表（5分）.(其中:SB1为停止按键、SB2为正转按键、SB3为反转按键、PLC的I/O口自己分配）。答：.
