井字架物料提升机安装拆卸安全技术方案东方新城1#样本.doc

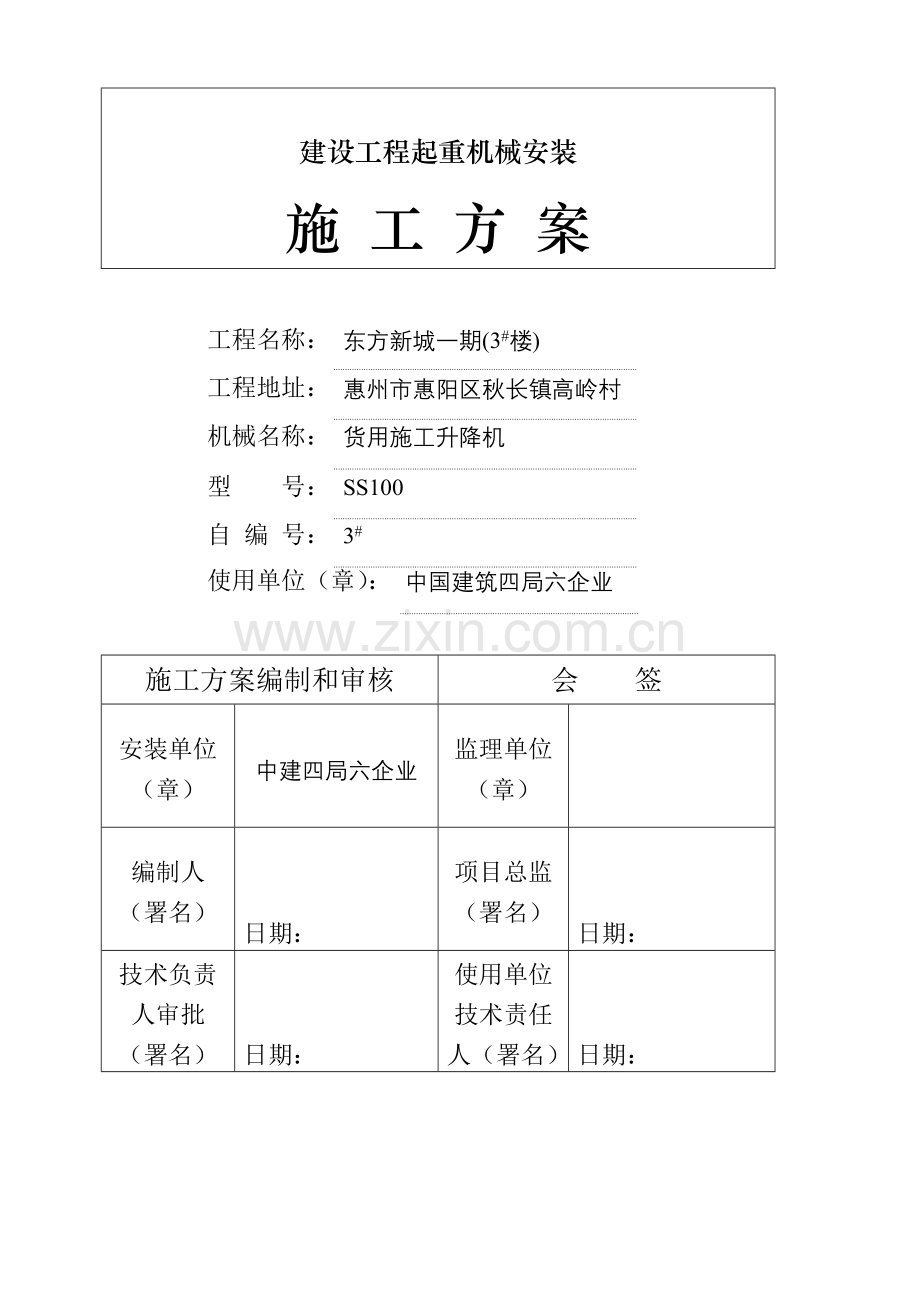

建设工程起重机械安装
施 工 方 案

工程名称： 东方新城一期(3#楼)
工程地址： 惠州市惠阳区秋长镇高岭村
机械名称： 货用施工升降机
型 号： SS100
自 编 号： 3#
使用单位（章）： 中国建筑四局六企业

施工方案编制和审核
会 签
安装单位
（章）
中建四局六企业
监理单位
（章）

编制人
（署名）
日期：
项目总监
（署名）
日期：
技术负责
人审批
（署名）
日期：
使用单位
技术责任人（署名）
日期：

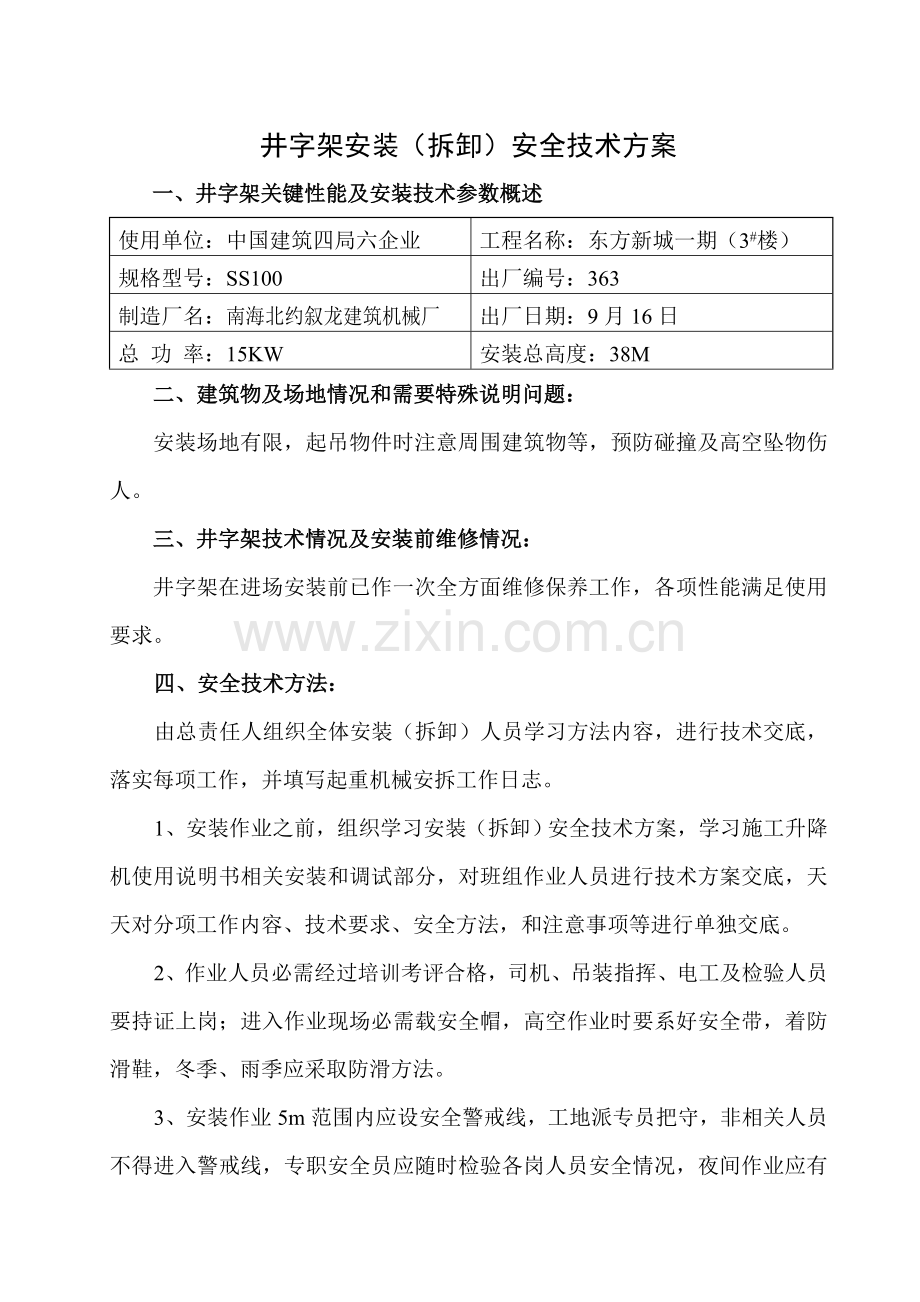

井字架安装（拆卸）安全技术方案
一、井字架关键性能及安装技术参数概述
使用单位：中国建筑四局六企业
工程名称：东方新城一期（3#楼）
规格型号：SS100
出厂编号：363
制造厂名：南海北约叙龙建筑机械厂
出厂日期：9月16日
总 功 率：15KW
安装总高度：38M
二、建筑物及场地情况和需要特殊说明问题：
安装场地有限，起吊物件时注意周围建筑物等，预防碰撞及高空坠物伤人。
三、井字架技术情况及安装前维修情况：
井字架在进场安装前已作一次全方面维修保养工作，各项性能满足使用要求。
四、安全技术方法：
由总责任人组织全体安装（拆卸）人员学习方法内容，进行技术交底，落实每项工作，并填写起重机械安拆工作日志。
1、安装作业之前，组织学习安装（拆卸）安全技术方案，学习施工升降机使用说明书相关安装和调试部分，对班组作业人员进行技术方案交底，天天对分项工作内容、技术要求、安全方法，和注意事项等进行单独交底。
2、作业人员必需经过培训考评合格，司机、吊装指挥、电工及检验人员要持证上岗；进入作业现场必需载安全帽，高空作业时要系好安全带，着防滑鞋，冬季、雨季应采取防滑方法。
3、安装作业5m范围内应设安全警戒线，工地派专员把守，非相关人员不得进入警戒线，专职安全员应随时检验各岗人员安全情况，夜间作业应有良好照明。
4、安装人员要工作岗位明确，作业职责清楚，既要坚守岗位，又要相互配合，自觉遵守安全操作规程及井架物料提升机安装安全技术方法要求，集中精力，全神贯注地工作。
5、不许可在风速>13m/s和雷雨、下雪和恶劣天气条件下进行安装和拆卸工作。
6、任何人不准站在悬吊物下，吊笼运行时，人员头部、手等身体部位绝对不得伸进到防护围栏下或架体内，装运物件不准伸出吊笼护栏。
7、井架物料提升机安装完成后，未经“安装质量检测试验”合格，不得交付使用。
8、井架物料提升机安装质量检测试验合格后，应将安全操作规程标牌，井架物料提升机性能标牌和安装验收合格标牌，挂立于醒目处，以提醒操作人员和其它人员。
9、井架物料提升机交付使用前，必需向使用单位作“井架物料提升机技术性能，保养和维修”及“使用安全技术规程”等交底，并取得使用单位签字认可。
五、组织工作
1、人员及职责：
总责任人：负责安装全过程中总组织、安排和协调和安全总负责。
安全技术责任人：负责安装前安全技术交底及安装过程中检验、监督（包含基础及附墙锚固点检验），安装过程检验，安装后检测试验和资料搜集管理。
工地安全员：根据安装安全技术方法及工地安全要求，对安装过程进行安全监督，并负责协调安全工作。
安装班长：在总责任人和技术责任人领导下，具体组织作业人员根据安全规程、说明书要求进行安装作业，并注意过程检验，协商指挥。
机长：在班长指挥下，协调安装人员进行井架物料提升机零部件组装，并监督安装质量，发觉质量问题立即汇报技术责任人处理，负责井架物料提升机运行操作。
电工（2人）：负责井架物料提升机电气安装、漏电防护及调试工作，并对电气安全工作负责。
指挥：在班长安排下，负责安装过程中吊装指挥工作。
其它安装人员（包含民工）：在班长安排下，根据操作规程及事先对各人分工协调一致进行工作，做到作业听从指挥，并随时注意安全。
六、安装程序及注意事项：
（一）安装程序：
1、首先将底架用螺栓连接成型，用水平尺（水平仪）检验水平度，在底翼下垫钢板校正水平，然后将底板架和基础锚固（注意安装底架时，底翼板两内对角线应正等）。
2、将立柱用螺栓连接在底翼上，然后将横杆、斜杆、导轨等杆件用螺栓连接成型，并紧固全部螺栓。
3、在车架内安装一个架设套架。首先在附墙架四角立起套架四根立杆，并装好八个导轮，用螺栓将上下平台、横杆、斜杆等连接在立杆上成型，然后装上栏杆、顶架、小巴杆、滑轮组等。拧紧全部螺栓，挂好两个1吨手拉葫芦，最终安装四只卡爪，并在卡爪上装好弹簧。务必注意：安装卡爪后，将其压下松开，卡爪靠弹簧拉力应能自动返回水平位置。
4、在装好标准节上，用螺栓把立杆、横杆、斜杆、导轨连接起来，但不要拧紧，然后装中间连接板、横杆及人字杆，并拧紧全部螺栓。
5、架设套架，提升附墙架加高。
在手拉葫芦吊钩上钩扣两端打扣钢丝绳头，吊一头绕过套架底节两侧滑轮扣回在附墙架两侧交叉斜杆中点（注意：应严格检验钢丝绳和手拉葫芦连接是否牢靠），两人同时拉动两个葫芦，使套架提升至四只卡爪翻上标准节横杆，然后反松葫芦使卡爪支承在附墙架横杆上，从而完成套架提升。
在地面装好卷扬机，把钢丝绳从小巴杆下端钢管中间穿上，绕过滑轮，用其提升标准节构件过程加高附墙架。反复第3步过程继续加高附墙架达成要求高度，要求装一道附着装置，再反复上述过程至附墙架高度满足要求后，用螺栓把套架和附墙架连接在附墙架两侧，装上人字撑杆并拧紧螺栓，至此井架安装完成。
钢井架安装过程，应用经纬仪配合测量，确保控制井架垂直度偏差2/1000，全高总偏移小于50mm。
附墙架附着装置部署要求：钢井架从地面到第一套附着装置高度约11米（6节），其后每隔约9米（5节）装一套，最顶那套附着装置至井架顶部总高度不得大于18.5米（10节）。
6、吊笼、翻斗安装
附墙架安装完成，依据施工需要可在附墙架内安装吊笼或翻斗。在安装翻斗时再按要求在附墙架合适位置安装集料斗。
按基础平面部署要求安装及锚固卷扬机（注意：调速机和双速成机基础不一样），穿绕钢丝绳和吊笼或翻斗连接紧固。
7、缆风绳设置
当提升机受到条件限制无法设置附墙架，应采取缆风绳稳固架体。高架提出升机在任何情况下均不得采取缆风绳。
提升机缆风绳应经计算确定（缆风绳安全系数n取3.5）。缆风绳应选择圆股钢丝绳，直径不得小于9.3mm。提升机高度在20m以下（含20m）时，缆风绳大于1组（4~8根）；提升机高度在21~30m，大于2组。
缆风绳应在架体四角有横向构件同一水平面上对称设置，使其在结构上引发水平分力，处于平衡状态。缆风绳和架体连接应采取方法，预防架体钢材对缆风绳剪切破坏。对连接处架体焊缝及附件必需进行设计计算。
缆风绳和地面夹角不应大于60º，其下端应和地锚连接，不得拴在树木、电杆或堆放构件等物体上。
在安装、拆卸和使用提升机过程中设置临时缆风绳，其材料也必需使用钢丝绳，严禁使用铅丝、钢筋、麻绳等替换。
（二）注意事项
1、附墙架在没有安装附着装置情况下，不得超出8节，如因施工需要确需加高，必需拉缆风绳锚固。
2、附墙架因施工需要可在任一层靠近建筑物一侧开口，即拆卸斜杆及横杆，所拆卸斜杆应安放在开口节下一节，使其和原斜杆成交叉状，但连续开口不许可超出两节。
3、应定时检验附墙架是否有倾斜，如倾斜超出要求值，应采取方法调整。
井架物料提升机在工作时不许可有杂物等伸进附墙架内，同时一切人员严禁进内，吊笼和提升翻斗工作时，所载物品不得伸出吊笼或翻斗外，严禁乘载人员，以免发生事故。
4、井架物料提升机在六级风以上应停止工作。
七、井架物料提升机拆卸：
1、拆卸作业前应重新学习安全技术方法，并认真进行一次全方面检验，确定各部件功效正常，动作无误后，方可投入拆卸作业。
2、把中间顶架等拆卸等放落地面，然后拆卸套架和附墙架连接螺栓，拉动手拉葫芦先把套架提升少许，压下四只卡爪，避过井架横杆，反向拉手动葫芦使套架下降至卡爪支承在标准节横杆上，即可拆卸上一节导轨、斜杆、横杆、立杆等放落在地面。
3、至此，一个标准节拆卸完成。如要继续拆卸，反复这一过程。
八、使用、维护及保养
（一）使用前检验
1、每次安装或加高完成，必需再次检验全部螺栓，确定拧紧后才能使用。
2、天天使用必需检验吊笼断绳安全装置。检验方法：将吊笼降到地面，经过卷扬机放松钢丝绳，若卡爪自动伸出，表明正常，反之，则要检验处理。
3、配用卷扬机应尽可能考虑在标准节旁边，若因场地狭窄不能安装时，卷扬机和附墙架距离应小于18米。
（二）维护及保养
1、顶架滑轮、吊笼及提升翻斗导轮，应常常检验是否转动灵活，定时加润滑脂。
2、定时在吊笼导轮上涂润滑脂，并检验螺栓，如发觉两侧导轮因磨损而和标准节导轨间间隙过大（总间隙应小于10mm），可在导轮座加垫片调整。
