核磁共振操作流程.doc

研究室培训教材 核磁共振

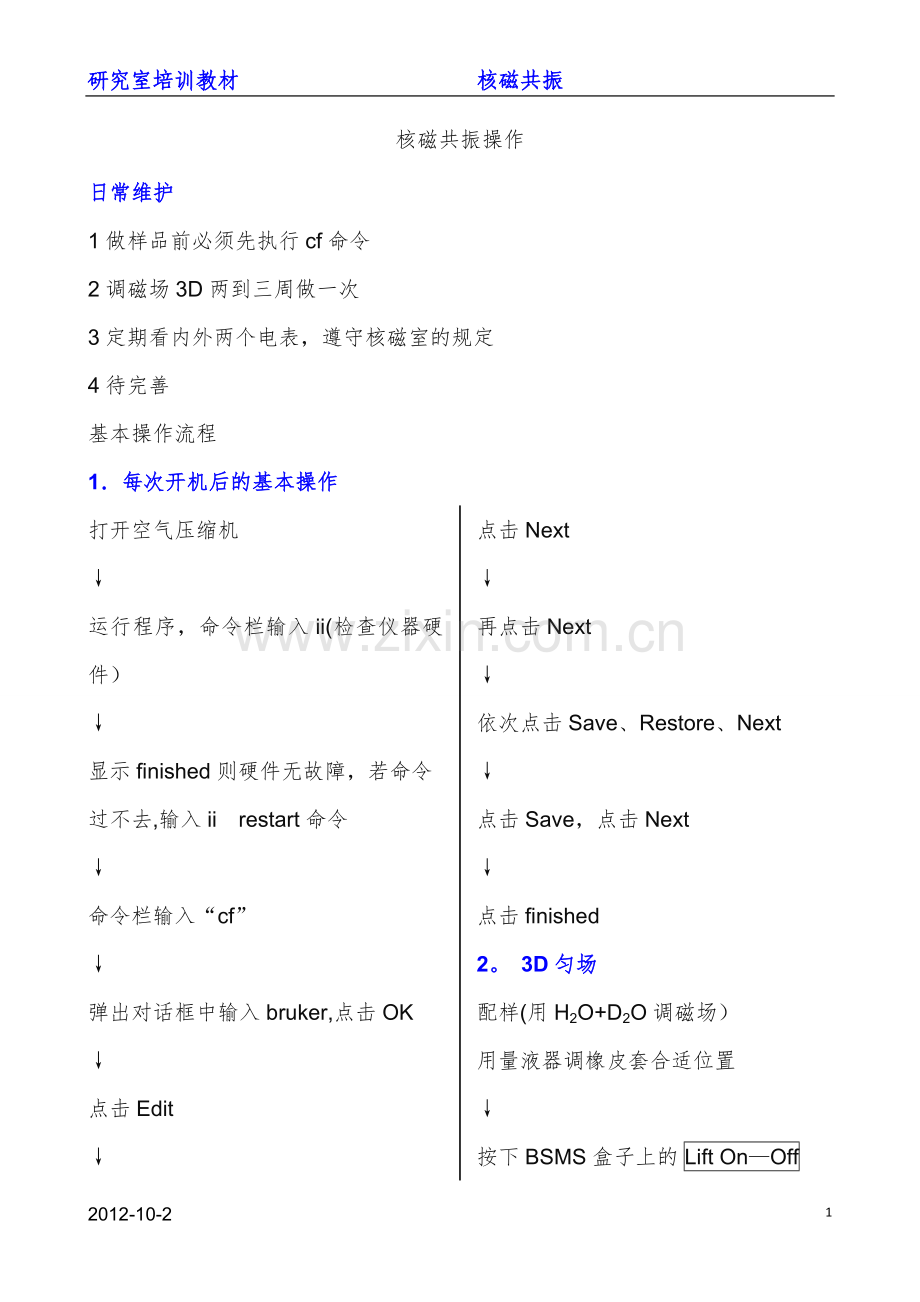

核磁共振操作
日常维护
1做样品前必须先执行cf命令
2调磁场3D两到三周做一次
3定期看内外两个电表，遵守核磁室的规定
4待完善
基本操作流程
1．每次开机后的基本操作
3
2012-10-2
打开空气压缩机
↓
运行程序，命令栏输入ii(检查仪器硬件）
↓
显示finished则硬件无故障，若命令
过不去,输入ii restart命令
↓
命令栏输入“cf”
↓
弹出对话框中输入bruker,点击OK
↓
点击Edit
↓
点击Next
↓
再点击Next
↓
依次点击Save、Restore、Next
↓
点击Save，点击Next
↓
点击finished

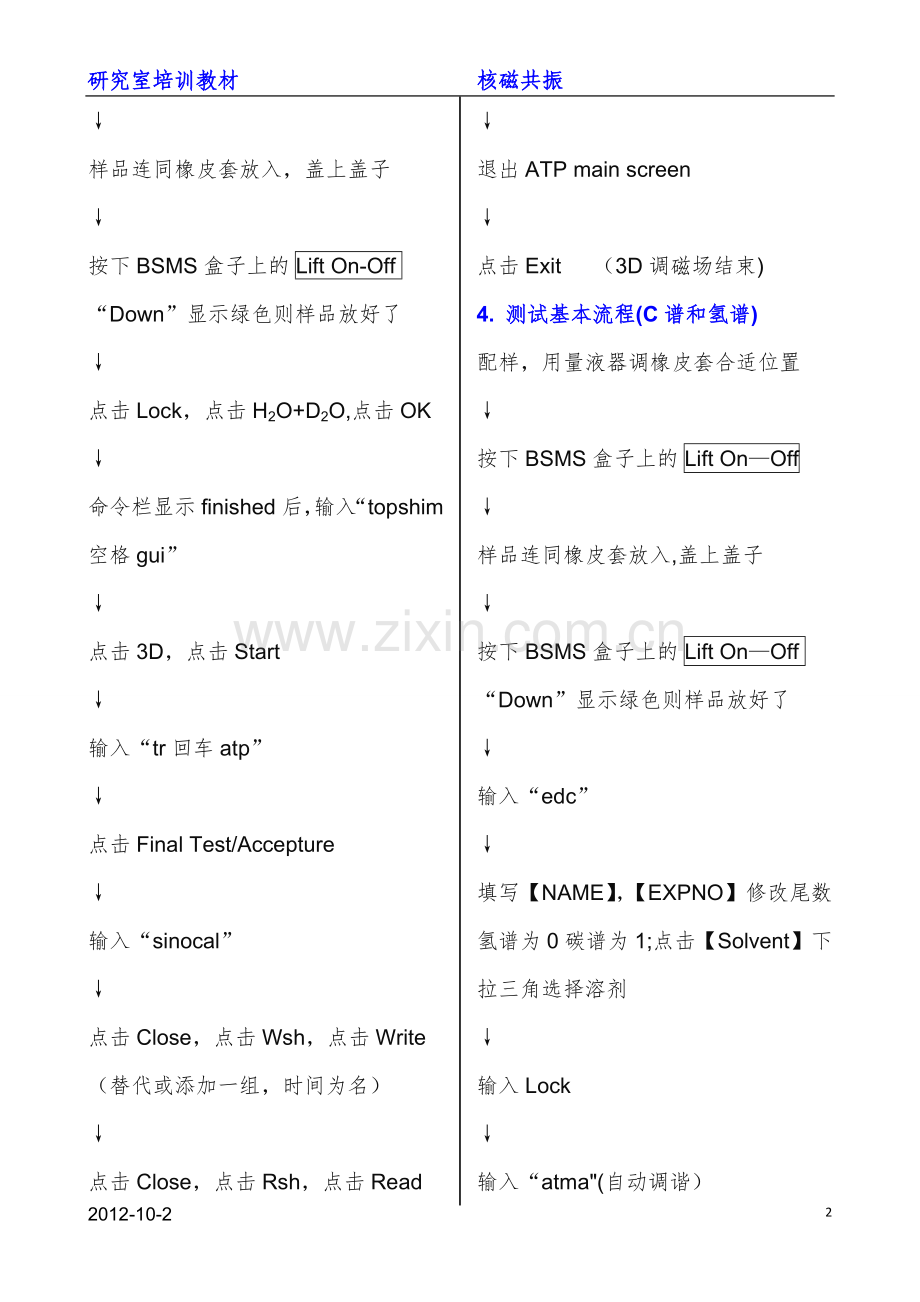

2。 3D匀场
配样(用H2O+D2O调磁场）
用量液器调橡皮套合适位置
↓
按下BSMS盒子上的Lift On—Off
↓
样品连同橡皮套放入，盖上盖子
↓
按下BSMS盒子上的Lift On-Off
“Down”显示绿色则样品放好了
↓
点击Lock，点击H2O+D2O,点击OK
↓
命令栏显示finished后，输入“topshim空格gui”
↓
点击3D，点击Start
↓
输入“tr回车atp”
↓
点击Final Test/Accepture
↓
输入“sinocal”
↓
点击Close，点击Wsh，点击Write
（替代或添加一组，时间为名）
↓
点击Close，点击Rsh，点击Read
↓
退出ATP main screen
↓
点击Exit （3D调磁场结束)
4. 测试基本流程(C谱和氢谱)
配样，用量液器调橡皮套合适位置
↓
按下BSMS盒子上的Lift On—Off
↓
样品连同橡皮套放入,盖上盖子
↓
按下BSMS盒子上的Lift On—Off
“Down”显示绿色则样品放好了
↓
输入“edc”
↓
填写【NAME】，【EXPNO】修改尾数氢谱为0碳谱为1;点击【Solvent】下拉三角选择溶剂
↓
输入Lock
↓
输入“atma"(自动调谐）
氢谱调谐一次，碳谱两次
↓
输入“topshim”（三维匀场)
↓
输入“rga"(计算增益）
↓
输入命令“zg”（开始实验）
↓
输入“efp”（傅里叶变换及相位转换处理）
↓
输入“apk”（自动相位校正)
