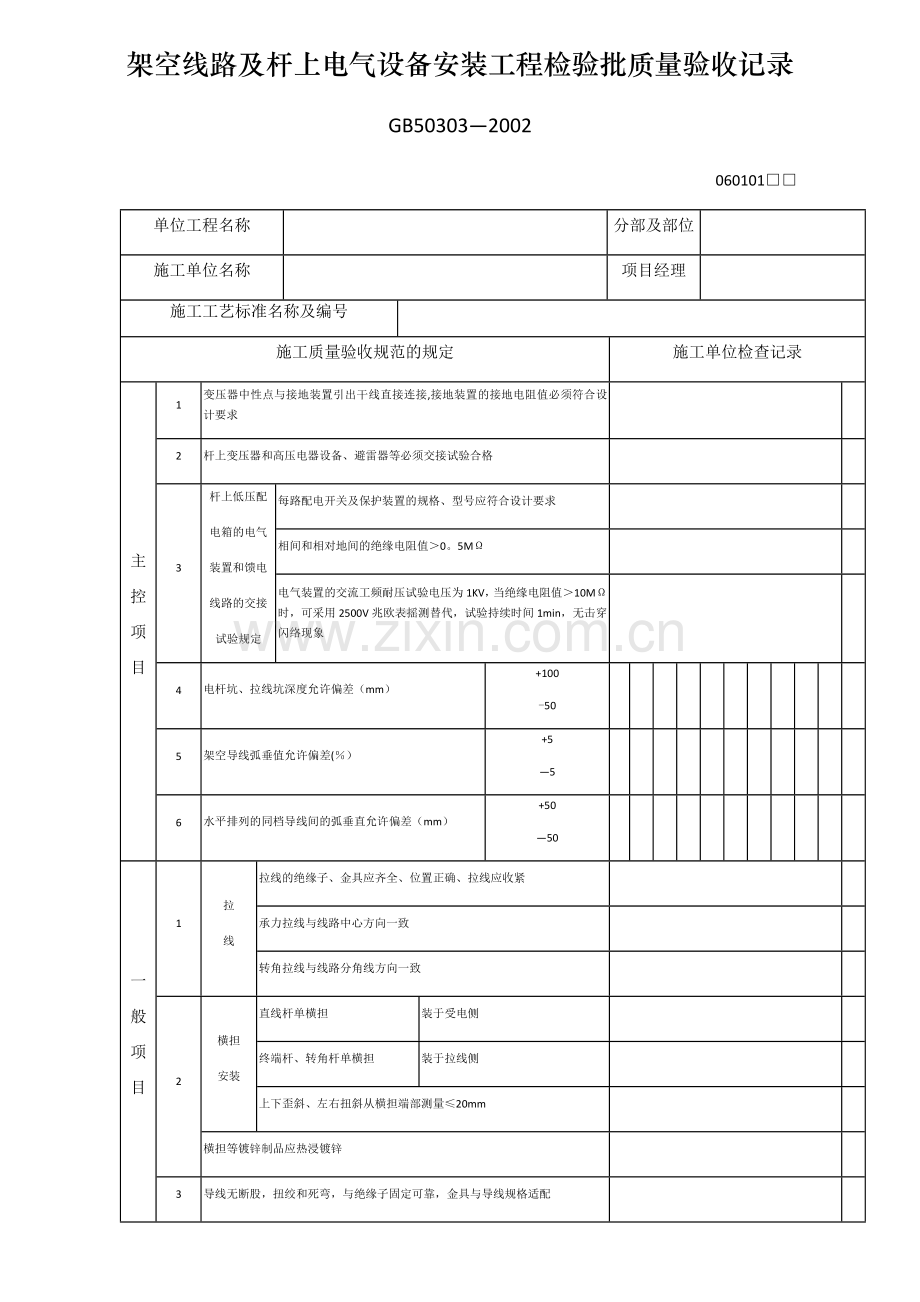

架空线路及杆上电气设备安装工程检验批质量验收记录
GB50303—2002
060101□□
单位工程名称

分部及部位

施工单位名称

项目经理

施工工艺标准名称及编号

施工质量验收规范的规定
施工单位检查记录
主
控
项
目
1
变压器中性点与接地装置引出干线直接连接,接地装置的接地电阻值必须符合设计要求

2
杆上变压器和高压电器设备、避雷器等必须交接试验合格

3
杆上低压配
电箱的电气
装置和馈电
线路的交接
试验规定
每路配电开关及保护装置的规格、型号应符合设计要求

相间和相对地间的绝缘电阻值＞0。5MΩ

电气装置的交流工频耐压试验电压为1KV，当绝缘电阻值＞10MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象

4
电杆坑、拉线坑深度允许偏差（mm）
+100
-50

5
架空导线弧垂值允许偏差(％）
+5
—5

6
水平排列的同档导线间的弧垂直允许偏差（mm）
+50
—50

一
般
项
目
1
拉
线
拉线的绝缘子、金具应齐全、位置正确、拉线应收紧

承力拉线与线路中心方向一致

转角拉线与线路分角线方向一致

2
横担
安装
直线杆单横担
装于受电侧

终端杆、转角杆单横担
装于拉线侧

上下歪斜、左右扭斜从横担端部测量≤20mm

横担等镀锌制品应热浸镀锌

3
导线无断股，扭绞和死弯，与绝缘子固定可靠，金具与导线规格适配

4
电杆安装
允许偏差（mm）
直线杆横向位移≤50

杆梢偏移≤梢径的1/2

转角杆紧线后向外角倾斜≤1个梢径，不得向内角倾斜

5
线路线间和线对地间
的安全距离（mm)
电压等级为6～10KV,＞300

电压等级≤1KV,＞150

6
杆上电气设
备安装距离
（mm）
跌落式熔断器相间距离≥500，熔管试操作能自然打开旋下

隔离开关刀片与静触头间空气间隙距离≥200

避雷器相间距离≥350

7
杆上变压器油位正常，附件齐全，无渗油现象，外壳涂层完整

8
杆上固定支架,紧固件为热浸镀锌制品，紧固件及防松零件齐全

9
杆上避雷器
引线允许最
小截面
( mm2）

铜
铝

电源侧
16
25

接地侧
25
35

施
工
单
位
检
查
结
果
施工班组长：
专业施工员:
项目专业质检员：
年 月 日
监理
（建设)
单位
验收
结论
专业监理工程师:
（建设单位项目专业技术负责人)
年 月 日
分项工程质量检验评定表
单位工程名称： 分项工程名称:杆塔基础
分部工程名称： 分项工程性质：一般
保 证 项 目
项 目
质 量 情 况
1
现场杆塔混凝土基础强度，必须符合设计规定
符合要求
2

3

基本项目
项 目
质 量 情 况
等级
1
2
3
4
5
6
7
8
9
10
1
电杆基础采用卡盘时符合规定

2
杆塔、拉线基础坑及接地沟回填
√
√
√
√
√
√
√
Ο
Ο
Ο
合格
3

4

允许偏差项目
项 目
允许偏差
实测值(mm）
1
杆塔基础坑深度（mm)
+100、—50
90
75
60
65
60
65
70
80
70
2
拉线盘位置方向
前后1°左右1%L
10
8
3
6
7
4
6
7
8
3

质量保证资料
项 目

1
施工图纸会审记录
有施工图
2
施工组织设计或施工技术措施
有施工组织设计
3
班组施工记录

4
隐蔽工程检查记录
有隐蔽工程记录
检查结果
1
保证项目
检查1 项，合格1项
2
基本项目
检查1项, 其中优良 项 优良率 %
3
允许偏差项目
实测20点,其中合格20点 合格率 100 %
4
质量保证资
核查均符合要求
评
定
等
级
施工单位：
工程负责人:
核
定
等
级
建设单位:
工程负责人:
核
定
等
级
监理单位:
专业监理工程师：
分项工程质量检验评定表
单位工程名称： 分项工程名称：杆塔组立及拉线
分部工程名称： 分项工程性质：主要
保证项目
项 目
质量情况
1
用钢圈连接的钢筋混凝土电杆钢圈焊缝
符合要求
2
绝缘子瓷件的缺陷
绝缘子瓷件无裂纹、缺损，铁件镀锌良好
3
3~10KV针式或蝶式绝缘子交流耐压试验
符合要求
4
悬式绝缘子交流耐压
符合要求
5
瓷横担交流耐压
符合要求
6
铁塔、铁横担等金属构件必须热镀锌防腐蚀
防腐热镀锌处处理
7
带拉线的转角、终端杆塔架线后严禁拉线点向受力侧偏移
符合要求
基本项目
项 目
质量情况
1
2
3
4
5
6
7
8
9
10
等级
1
混凝土电杆外表检查
√
√
Ο
Ο
Ο
√
√
√
√
√
合格
2
杆塔构件组装
√
√
√
Ο
Ο
Ο
√
√
√
√
合格
3
送电线路杆塔组立后尺寸偏差
√
√
√
√
√
Ο
Ο
Ο
√
√
合格
4
拉线及拉桩杆安装
Ο
√
√
√
√
√
Ο
√
√
√
合格
5
绝缘子安装
√
Ο
√
√
√
√
√
Ο
√
√
合格
6
金具安装
√
Ο
√
√
√
√
√
√
Ο
√
合格
7
杆塔上的固定标志
√
Ο
Ο
√
√
√
√
√
√
√
合格
允许偏差见附件
质量保证资料
项 目
质量情况
1
施工图纸
有施工图
2
施工组织设计
有施工组织设计
3
班组施工记录

…

检查结果
保证项目
检查 7 项，合格 7 项
基本项目
检查 7 项，其中优良 项，优良率 ％
允许偏差项目
实测 72点，其中合格72点，合格率100 ％
质量保证资料

评定等级
施工单位:
工程负责人：
核定等级
监理单位：
专业监理工程师：
核定等级
建设单位:
工程负责人:
杆塔组立允许偏差项目

项 目
允许
偏差
(mm）
实测值（mm）
1
2
3
4
5
6
7
8
9
电杆
组立
直线杆顺线路方向的位移为设计档距的
5%
4
2
2
3
3
4
4
5
2
直线单杆和组合双杆中心的横向位移（mm）
50
40
18
29
38
43
25
20
15
26
直线杆垂直度（即杆稍位移)
0。5D
√
√
√
√
√
√
√
√
√
转角杆紧线后允许向外角倾斜，杆稍位移
D
√
√
√
√
√
√
√
√
√
终端杆紧线后允许向拉线侧倾斜，杆稍位移
D
√
√
√
√
√
√
√
√
√
横担
铁横担端部上、下、左、右歪扭（mm）
20
10
12
15
18
11
20
14
17
13
瓷横担垂直安装时,顶端顺线路歪斜（mm）
10
3
5
7
8
3
3
5
7
9
水平安装时，顶端应向上翘50~100，顶端顺线路歪斜（mm）
20
11
20
14
17
13
10
13
15
20
分项工程质量检验评定表
单位工程名称: 分项工程名称:导线、避雷线安装
分部工程名称： 分项工程性质:一般
保证项目
项 目
质量情况
1
导线严禁有损伤腐蚀现象
导线无松股、拧胶、死弯及严重腐蚀现象
2
导线的损伤处理
符合要求
3
避雷线的钢绞线损伤

4
导线、避雷线的连接
符合要求
5
避雷线的引下线、接地电阻

6
导线对地距离及交叉跨越
符合要求
7
测定线路绝缘电阻
符合要求
基本项目
项 目
质量情况
1
2
3
4
5
6
7
8
9
10
等级
1
导线在针式绝缘子上的固定
√
√
Ο
√
√
√
√
√
√
Ο
合格
2
线路的跳线和引下线的安装
Ο
√
√
√
√
√
Ο
√
√
√
合格
3
导线的弧垂
Ο
√
√
√
√
√
√
√
√
Ο
合格
4
避雷线的弧垂

允许偏差项目
项 目

允许偏差
（mm）
实测值（mm）
1
2
3
4
5
6
7
8
9
1

±2。5％

2

1%

3

…

质量保证资料
项 目
质量情况
1
施工图纸
有施工图
2
施工组织设计
有施工组织设计
3
班组施工记录

…

检查结果
保证项目
检查 5 项，合格 5 项
基本项目
检查 3 项,其中优良 项，优良率 ％
允许偏差项目
实测 点，其中合格 点,合格率 ％
质量保证资料

评定等级
施工单位:
工程负责人：
核定等级
监理单位：
专业监理工程师:
核定等级
建设单位：
工程负责人：
分项工程质量检验评定表
单位工程名称： 分项工程名称:配电线路杆上电器设备安装
分部工程名称: 分项工程性质：一般
保证项目
项 目
质量情况
1
高压电器的试验结果必须全部合格
高压电器试验全部合格
2
高压瓷件表面严禁有裂纹、缺损、瓷釉烧坏等缺陷，高压绝缘子交流耐压试验结果必须合格
高压瓷件表面无裂纹、缺损、瓷釉烧坏等缺陷、高压绝缘子交流耐压试验结果合格
基本项目
项 目
质量情况
1
2
3
4
5
6
7
8
9
10
等级
1
杆上变压器、台架安装
Ο
√
√
√
√

合格
2
跌落式熔断器的安装

3
杆上避雷器的安装
√
√
√
Ο
√

合格
4
杆上油断路器的安装
Ο
√
√
√
Ο

合格
5
杆上隔离开关安装

6
杆上灯具安装

允许偏差项目
项 目

允许偏差
(mm）
实测值(mm）
1
2
3
4
5
6
7
8
9
1

2

3

…

质量保证资料
项 目
质量情况
1
施工图纸
有施工图
2
施工组织设计
有施工组织设计
3
班组施工记录

…

检查结果
保证项目
检查 2 项，合格 2 项
基本项目
检查 3 项，其中优良 项，优良率 ％
允许偏差项目
实测 点，其中合格 点，合格率 %
质量保证资料

评定等级
施工单位：
工程负责人：
核定等级
监理单位:
专业监理工程师：
核定等级
建设单位：
工程负责人:
分项工程质量检验评定表
单位工程名称： 分项工程名称：电缆敷设
分部工程名称： 分项工程性质:一般
保证项目
项 目
质量情况
1
电缆绝缘电阻
符合设计要求
2
电缆试验及漏电电流的测量
符合设计要求
3
电缆敷设状态
符合设计要求
4
电缆终端头和电缆接头制作与安装
电缆终端头制作符合规定
…

基本项目
项 目
质量情况
1
2
3
4
5
6
7
8
9
10
等级
1
电缆支托架安装
√
√
√
Ο
√

合格
2
电缆在电缆沟内敷设
Ο
Ο
√
√
√

合格
3
电缆穿管敷设
Ο
√
√
√
Ο

合格
4
信号电缆敷设

允许偏差项目
项 目

允许偏差
(mm）
实测值（mm）
1
2
3
4
5
6
7
8
9
1

2

3

…

质量保证资料
项 目
质量情况
1
施工图纸
有施工图
2
施工组织设计
有施工组织设计
3
班组施工记录

…

检查结果
保证项目
检查 4 项，合格 4 项
基本项目
检查 3 项，其中优良 项，优良率 ％
允许偏差项目
实测 点，其中合格 点,合格率 ％
质量保证资料

评定等级
施工单位:
工程负责人：
核定等级
监理单位:
专业监理工程师：
核定等级
建设单位：
工程负责人：
分部工程质量评定表
单位工程名称：
分部工程名称： 分部工程性质:一般
序号
分项工程名称
等 级
性质
备 注
合格
优良
1
杆、塔基础工程
√

一般

2
杆塔组立
√

主要

3
导线及避雷线架设
√

一般

4
接地装置安装
√

一般

5
配电线杆上电器设备安装
√

一般

6
电缆敷设
√

一般

7

8

9

合 计
6

优良率0 ％
评定等级
技术负责人:
工程负责人:
核
定
等
级
建设单位：
工程负责人：
核
定
等
级
监理单位：
专业监理工程师:
