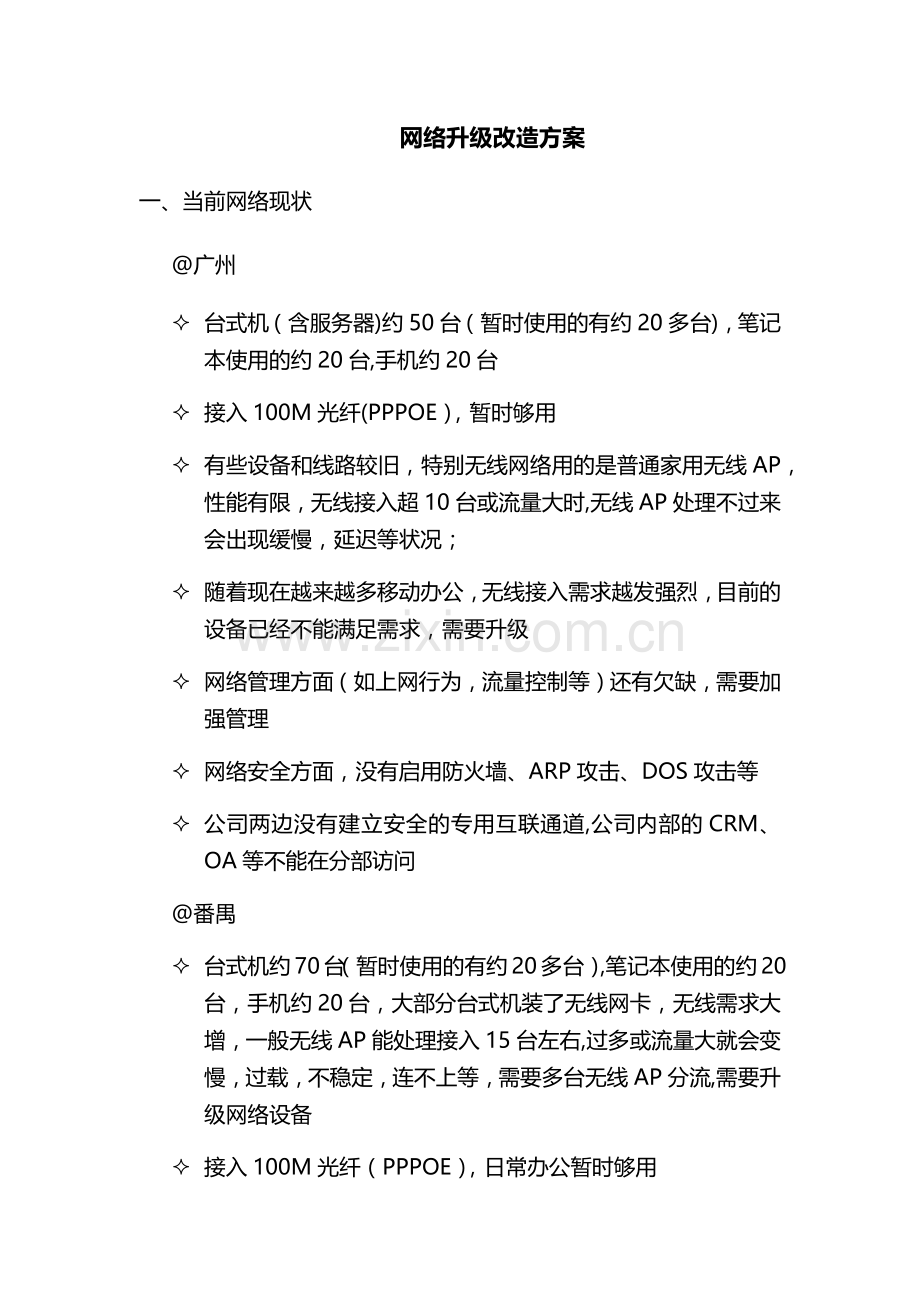

网络升级改造方案一、当前网络现状＠广州 ² 台式机（含服务器)约50台（暂时使用的有约20多台)，笔记本使用的约20台,手机约20台 ² 接入100M光纤(PPPOE），暂时够用 ² 有些设备和线路较旧，特别无线网络用的是普通家用无线AP，性能有限，无线接入超10台或流量大时,无线AP处理不过来会出现缓慢，延迟等状况； ² 随着现在越来越多移动办公，无线接入需求越发强烈，目前的设备已经不能满足需求，需要升级 ² 网络管理方面（如上网行为，流量控制等）还有欠缺，需要加强管理 ² 网络安全方面，没有启用防火墙、ARP攻击、DOS攻击等 ² 公司两边没有建立安全的专用互联通道,公司内部的CRM、OA等不能在分部访问＠番禺 ² 台式机约70台（暂时使用的有约20多台）,笔记本使用的约20台，手机约20台，大部分台式机装了无线网卡，无线需求大增，一般无线AP能处理接入15台左右,过多或流量大就会变慢，过载，不稳定，连不上等，需要多台无线AP分流,需要升级网络设备 ² 接入100M光纤（PPPOE），日常办公暂时够用 ² 目前用的是TP（普通牌子）无线路由器做出口路由，又做无线接入功能，性能一般，距离远时速度下降，有时出现不稳定，容易出现故障，特别无线故障频现，网络很卡，需要更换一个性能更高的路由器 ² 需要设置限制上网行为，流量控制等二、网络建设目标大体上都是对无线网络的升级，在现有设备和布线基础下更换或增加无线设备 ² 尽量保留现有网络中的设备，减少投资 ² 建设良好的网络环境，实现高效的网络应用 ² 充分考虑网络的冗余和可靠，减少故障,提高工作效率 ² 可扩展性，以应对未来发展增加的网络需求三、解决方法 ² 考虑经济与稳定性，通过大量对比，选出合适公司的产品如下：全千兆网口以适应未来千兆接入 n H3C MSG360—4/10：5口多业务千兆网关带AC无线控制(二三层漫游，—4支持4个AP，-10支持10个AP,带机量100台),支持云端远程管理+APP手机端管理,防火墙,VPN，网管功能等 n H3C WAP712C—FIT:无线AP，动态调节功率，支持胖、瘦模式，智能带宽分配，智能负载均衡（用户与流量)，支持中文SSID,挂壁,吸顶，放装，支持POE供电（省了电源布线），一个千兆上行口 n H3C S1208—PWR: 8口全千兆POE交换机，可省去AP的电源布线问题 ² 根据以上设备组建AC+AP无线方案，目前该方案市场应用成熟,统一管理无线接入，无缝漫游,多个AP分布于多个节点上(每个节点覆盖周围一部分，多个节点实现整个办公室覆盖），有效地控制分流接入，解决了单一设备接入过多，引起负载过大,网络变慢变卡等问题，千兆口，满足多用户大流量需求 ² 番禺安装5台AP可应付100台设备需求,广州2到3台AP可应付50台左右 ² 网络管理方面，做一些上网行为管理和流量控制,如每台终端限制上行速率10-15Mb（基于目前上行总带宽25Mb左右)，防止一些P2P软件上传 ² 安全方面,路由器启用防火墙，预防ARP、DOS攻击，安装杀毒、安全软件等 ² 搭建VPN,两地实现访问企业内部应用软件服务 ² 设备的工作环境要良好，特别不能过热而引起不稳定，增加散热措施，线路布局规范合理等四、费用预算广州需购设备价格列表(参考JD.COM) 品牌型号价格（元）数量(台）单项总价（元）备注 H3C MSG360—4—PWR 1500 1 1500 4口POE,AP省去电源，支持4个AP H3C WAP7MS12C—FIT 750 2/3 1500/2250 单台最佳接入20台内 H3C MSG360-4 1000 1 1000 支持4AP,AP需接电源合计： A:POE供电：1台AC(MSG360—4-PWR）+2台AP时： 3000元 B：POE供电:1台AC（MSG360—4-PWR）+3台AP时： 3750元 C:AP接电源不需POE：1台AC（MSG360-4）+2台AP时： 2500元 D：AP接电源不需POE：1台AC(MSG360—4）+3台AP时： 3250元番禺需购设备价格列表（参考JD。COM）品牌型号价格（元) 数量（台）单项总价（元）备注 H3C MSG360-10 2860 1 2860 支持10AP H3C WAP712C-FIT 750 5 3750 单台最佳接入20台内 H3C S1208-PWR 650 1 650 8口千兆POE交换机合计： A：AP接电源不需POE供电:1台AC（MSG360-10）+5台AP时: 6610元 B：POE供电:1台AC(MSG360-10）+1台POE(S1208-PWR）+5台AP时： 7260元五、需要时间施工（包括布线，设备安装，调试）:约2天测试（稳定性，网络速率，一些参数调试):约1到2天六、需要协助/支持工具：布线的工具，夹线钳、测线仪、小电钻、物资:超5类网线、水晶头、电源线+插座（如果AP要另接电源)、固定网线(钉子、线盒/PVC管+线卡）、捆线绳，以上物资根据实际情况选取一定数量调试:笔记本电脑、台式电脑、手机更改后的路由器账号密码、无线AP命名设定
