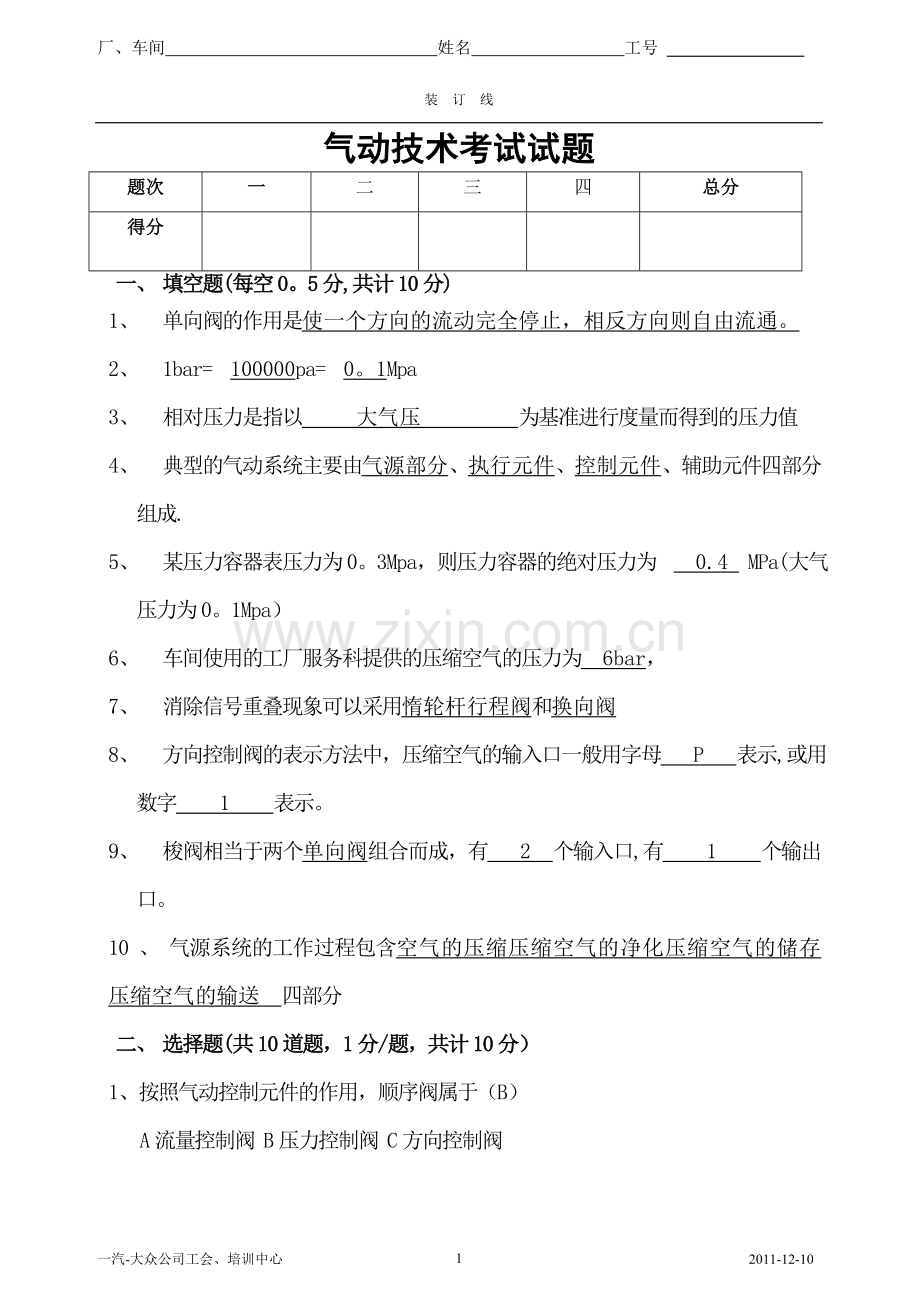

气动技术考试试题
题次
一
二
三
四
总分
得分

一、 填空题(每空0。5分,共计10分)
1、 单向阀的作用是使一个方向的流动完全停止，相反方向则自由流通。
2、 1bar= 100000pa= 0。1Mpa
3、 相对压力是指以 大气压 为基准进行度量而得到的压力值
4、 典型的气动系统主要由气源部分、执行元件、控制元件、辅助元件四部分组成.
5、 某压力容器表压力为0。3Mpa，则压力容器的绝对压力为 0.4 MPa(大气压力为0。1Mpa）
6、 车间使用的工厂服务科提供的压缩空气的压力为 6bar，
7、 消除信号重叠现象可以采用惰轮杆行程阀和换向阀
8、 方向控制阀的表示方法中，压缩空气的输入口一般用字母 P 表示,或用数字 1 表示。
9、 梭阀相当于两个单向阀组合而成，有 2 个输入口,有 1 个输出口。
10 、 气源系统的工作过程包含空气的压缩压缩空气的净化压缩空气的储存 压缩空气的输送 四部分
二、 选择题(共10道题，1分/题，共计10分）
1、按照气动控制元件的作用，顺序阀属于（B）
A流量控制阀 B压力控制阀 C方向控制阀

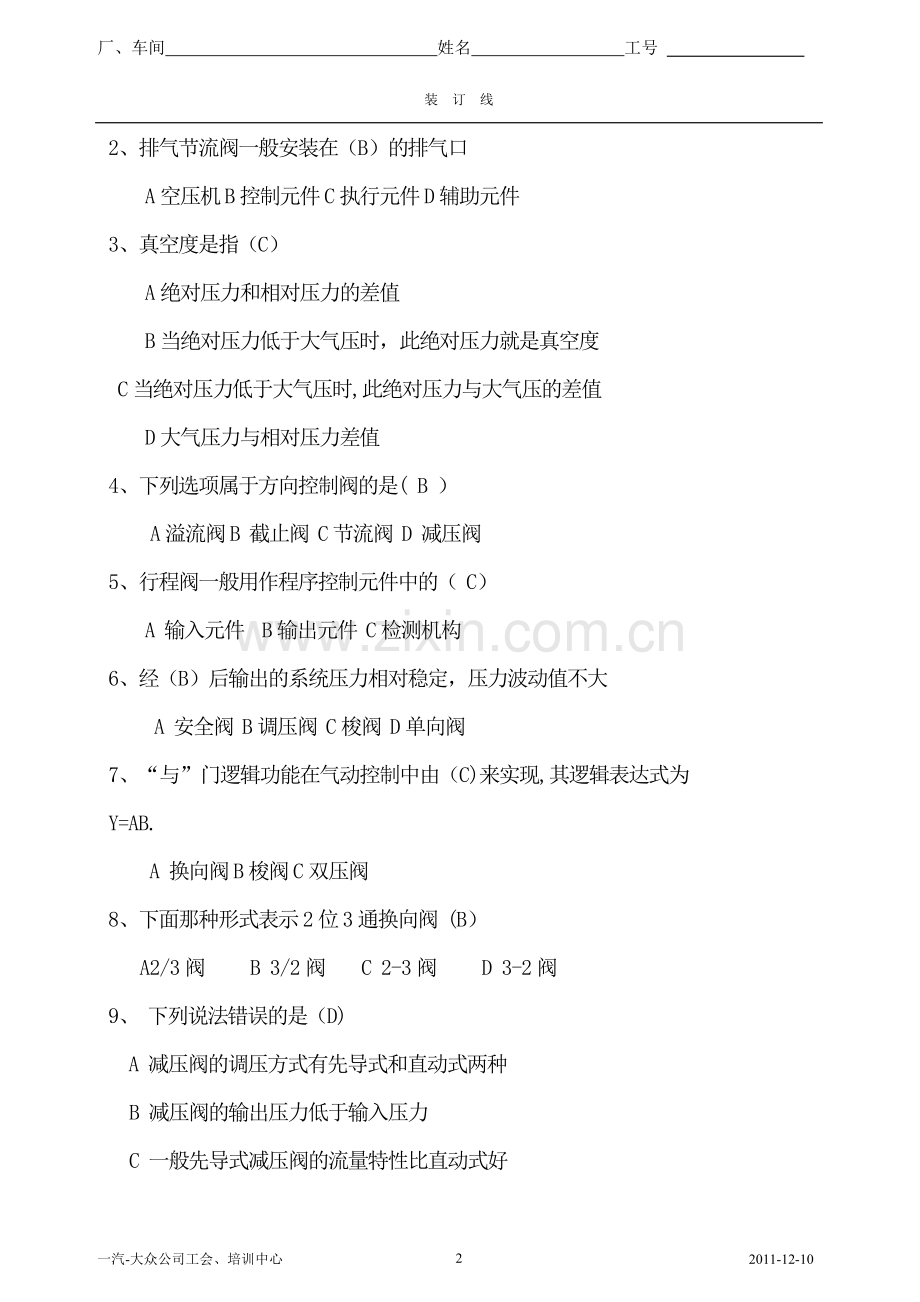

2、排气节流阀一般安装在（B）的排气口
A空压机B控制元件C执行元件D辅助元件
3、真空度是指（C）
A绝对压力和相对压力的差值
B当绝对压力低于大气压时，此绝对压力就是真空度
C当绝对压力低于大气压时,此绝对压力与大气压的差值
D大气压力与相对压力差值
4、下列选项属于方向控制阀的是( B ）
A溢流阀B 截止阀 C节流阀 D 减压阀
5、行程阀一般用作程序控制元件中的（ C）
A 输入元件 B输出元件 C检测机构
6、经（B）后输出的系统压力相对稳定，压力波动值不大
A 安全阀 B调压阀 C梭阀 D单向阀
7、“与”门逻辑功能在气动控制中由（C)来实现,其逻辑表达式为
Y=AB.
A 换向阀B梭阀C双压阀
8、下面那种形式表示2位3通换向阀 (B）
A2/3阀 B 3/2阀 C 2-3阀 D 3-2阀
9、 下列说法错误的是（D)
A 减压阀的调压方式有先导式和直动式两种
B 减压阀的输出压力低于输入压力
C 一般先导式减压阀的流量特性比直动式好
D 减压阀是通过调节入口压力进行调节稳定压力的
10 、下列不属于气动传动技术的特点是（B）
A 来源方便、系统简单
B 可以实现精确的传动，定位准确
C 压力损失小、适于集中供气和远距离输送
D 可实现无级变速
三 判断题(共10道题,1分/题，共计10分）
1节流阀能使输出的流量不随外负载而变.(×）
2所有的阀类结构都能分解成包含阀孔的固定阀体（阀座)和阀芯两部分（√）
3单向节流阀使得压缩空气只能单方面通过(×）
4检查安全阀的方法是使输出压力高于安全阀设定压力,观察安全阀能否溢流。（√）
5气缸和气动马达都属于执行元件(√）
6溢流阀是常开阀、减压阀是常闭阀（×)
7油水分离器应安装在后冷却器之后（×）
8储气罐中的空气压力一般比设备所需要的压力要高一些（×）
9快速排气阀一般安装在主控阀后面，以增加主控阀的排气速度，最终提高气缸的运动速度。（×）
10“双稳”元件具有记忆功能，所以称“双稳”元件为记忆元件。（√）
四：解答题（共2道题，共计20分)
1、 画出气动三联件简化职能符号,说明其安装顺序,并解释各部分的作用。(12分）
(3分）
安装顺序：过滤器-—减压阀——油雾器（3分,顺序错一个该项不得分）
过滤器用于从压缩空气中进一步除去水分和固体杂质等；（2分)
减压阀稳定气体系统的工作压力；(2分)
油雾器提供雾化了的润滑油满足润滑的需要（2分）
2简述顺序阀与溢流阀区别：（8分)
顺序阀的动作原理与溢流阀基本一致，所不同的是溢流阀的出口为溢流口，输出压力为零.而顺序阀相当于一个控制开关,当进口的气体压力达到顺序阀的调整压力而将阀打开时,阀的出口输出二次压力
