柜式七氟丙烷气体灭火系统方案
示意图
1。结构特点？
？？？？？???？？ 集储存容器组件、管件、喷嘴、阀门驱动器、火灾探测部件、控制器等于一体、能自动探测并实施灭火的柜式灭火装置。由于储瓶置于柜体内，对于不同容积大小的小型防护区可将瓶体容积设计成不同大小的单瓶组，减少占地面积，喷嘴采用螺旋型,使灭火剂能迅速、均匀地充满整个防护区,同悬挂灭火装置一样，具有施工安装简便、工程投资小等特点。
柜式HFC-227ea灭火装置?
性能参数:?
型号
灭火剂最大充装量（Kg）
20℃时充装压力(MPa）
喷射时间（S)
使用温度（℃）
最大保护容积(M3）
外形尺寸
GQQ-40
44。8
2。5
≤10
0~50
49
1450*450＊400
GQQ-70
78。4
84
1550*450*400
GQQ—100
112
123
1700＊500*450
GQQ—120
134.4
148
1900＊500＊450
GQQ—150
168
185
1900*550＊500
GQQ—180
201.6
222
1700*720＊620
？
2.工作原理：
本厂生产的柜式灭火装置的启动装置采用电磁作为驱动装置，长时间启动性能可靠,当火灾探测器接收到防护区内火警信号后，报警控制器输出DC24V？1A直流电压,使电磁阀动作，从而将灭火剂储瓶阀门打开,灭火剂通过短管网、喷嘴向防护区内施放.
1。灭火装置2。火灾探测器3。灭火控制器4。 喷洒指示灯5. 声光报警器6。 紧急启动/停止按扭7。警铃
3、设备安装说明

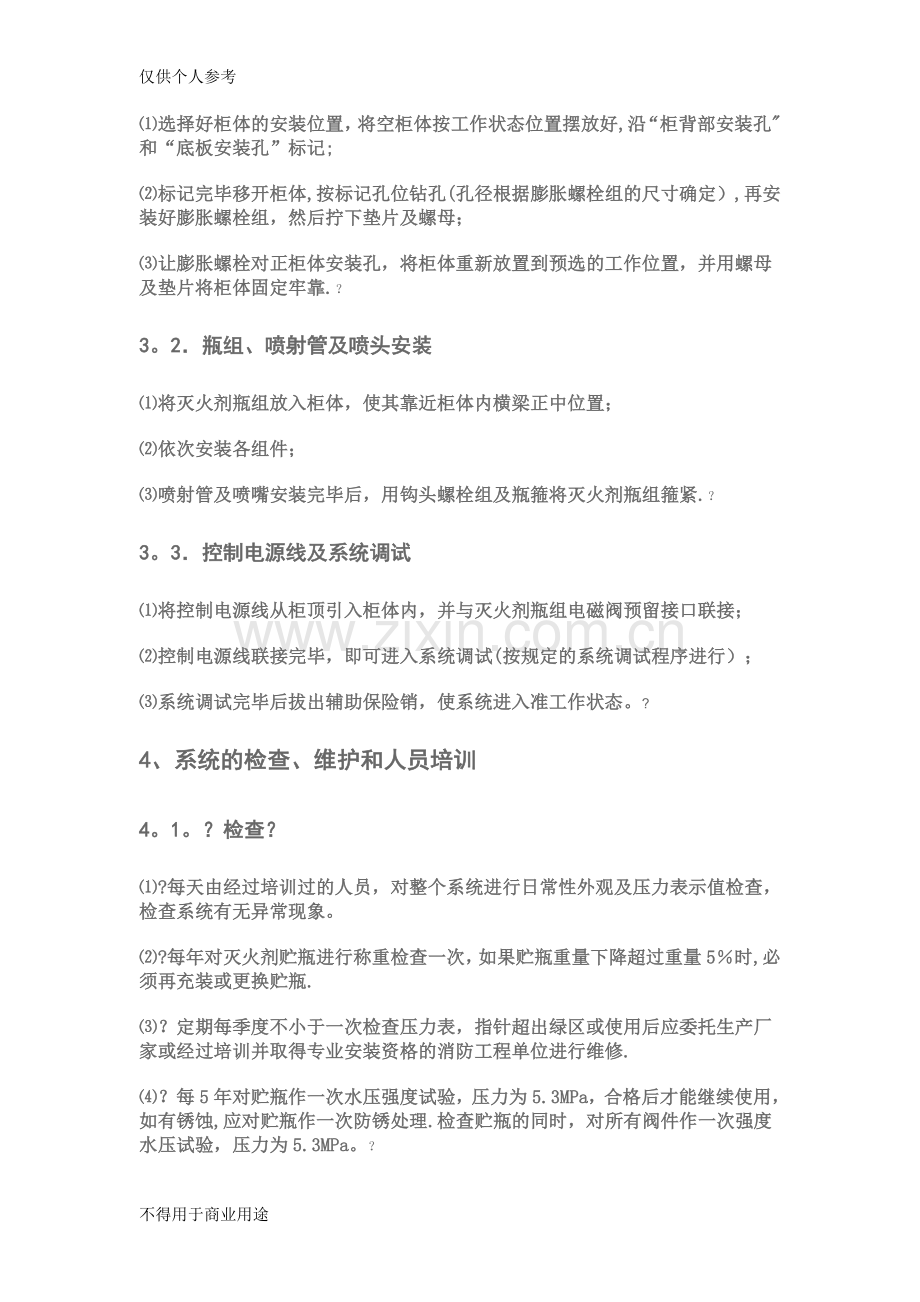

3.1. 柜体安装：
⑴选择好柜体的安装位置，将空柜体按工作状态位置摆放好,沿“柜背部安装孔"和“底板安装孔”标记;
⑵标记完毕移开柜体,按标记孔位钻孔(孔径根据膨胀螺栓组的尺寸确定）,再安装好膨胀螺栓组，然后拧下垫片及螺母；
⑶让膨胀螺栓对正柜体安装孔，将柜体重新放置到预选的工作位置，并用螺母及垫片将柜体固定牢靠.？
3。2．瓶组、喷射管及喷头安装
⑴将灭火剂瓶组放入柜体，使其靠近柜体内横梁正中位置；
⑵依次安装各组件；
⑶喷射管及喷嘴安装完毕后，用钩头螺栓组及瓶箍将灭火剂瓶组箍紧.？
3。3．控制电源线及系统调试
⑴将控制电源线从柜顶引入柜体内，并与灭火剂瓶组电磁阀预留接口联接；
⑵控制电源线联接完毕，即可进入系统调试(按规定的系统调试程序进行）；
⑶系统调试完毕后拔出辅助保险销，使系统进入准工作状态。?
4、系统的检查、维护和人员培训
4。1。？检查？
⑴?每天由经过培训过的人员，对整个系统进行日常性外观及压力表示值检查，检查系统有无异常现象。
⑵?每年对灭火剂贮瓶进行称重检查一次，如果贮瓶重量下降超过重量5％时,必须再充装或更换贮瓶.
⑶？定期每季度不小于一次检查压力表，指针超出绿区或使用后应委托生产厂家或经过培训并取得专业安装资格的消防工程单位进行维修.
⑷？每5年对贮瓶作一次水压强度试验，压力为5.3MPa，合格后才能继续使用，如有锈蚀,应对贮瓶作一次防锈处理.检查贮瓶的同时，对所有阀件作一次强度水压试验，压力为5.3MPa。？
4.2。？维护?
⑴?系统必须始终保持良好的工作状态，维护人员必须经过专门培训。系统发生任何故障或损坏必须及时修复，并作详细记录。
⑵？系统使用（排放）后应委托生产厂或经过培训取得专业安装资格的消防工作单位进行维修。？
4。3。？人员培训？
⑴？用户应对所有可能要担任检查、使用和维护该系统的人员进行严格全面的培训.
⑵？“HFC—227ea”灭火剂受高温分解产物对人体有害,火警发出后应立即撤离保护区.灭火完毕后,应首先启动风机，排出残留的“HFC—227ea"药剂，人员才能进入保护区。因此，用户应建立相应紧急救护措施，对有可能进入“HFC-227ea”保护区的人员进行必要的训练。
⑶?用户在维修、检查及人员的培训方面，我公司负责提供技术服务.必要时请来人来函与我公司联系。
