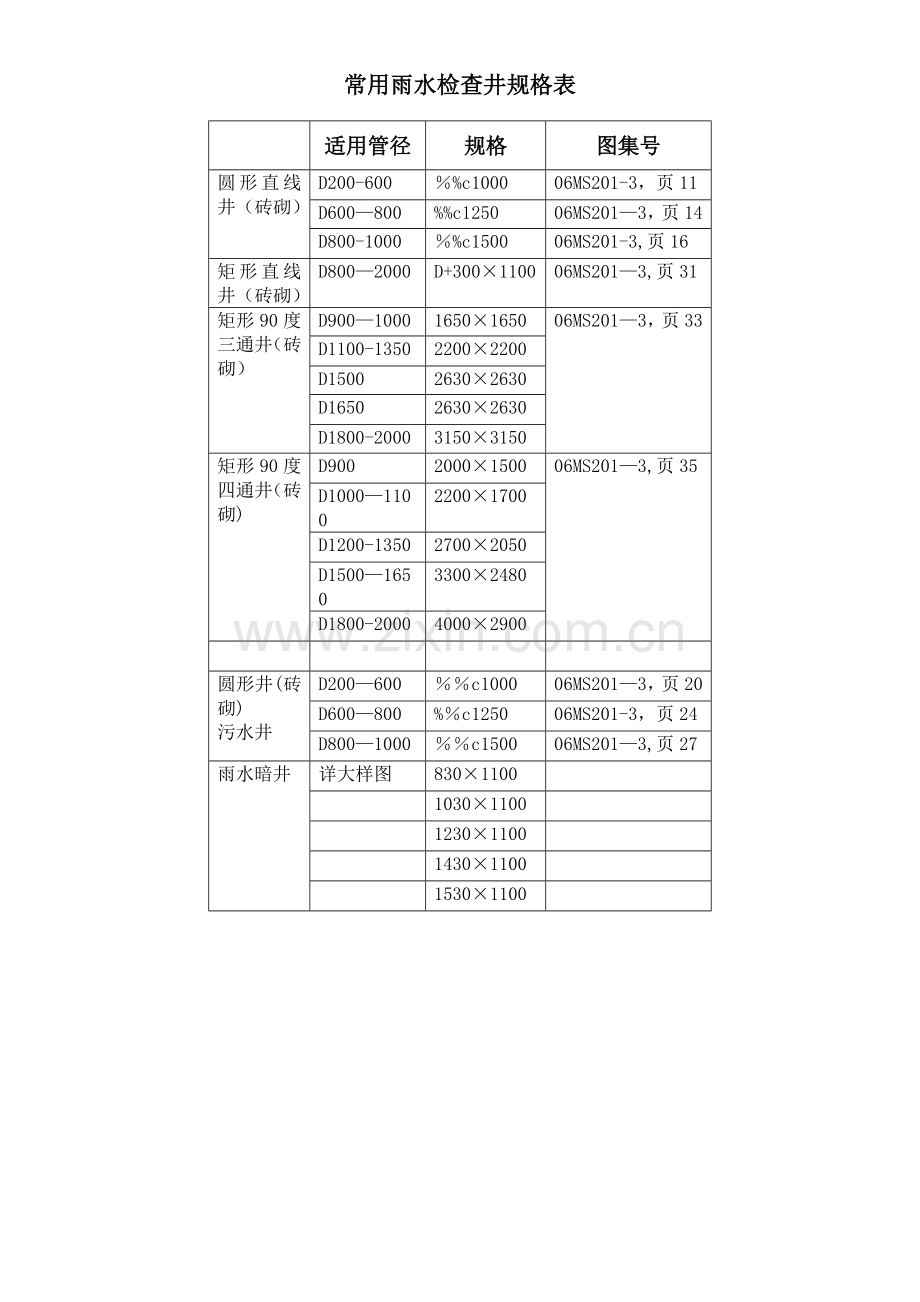

常用检查井规格表.doc

常用雨水检查井规格表

适用管径
规格
图集号
圆形直线井（砖砌）
D200-600
％%c1000
06MS201-3，页11
D600—800
%%c1250
06MS201—3，页14
D800-1000
％%c1500
06MS201-3,页16
矩形直线井（砖砌）
D800—2000
D+300×1100
06MS201—3,页31
矩形90度三通井（砖砌）
D900—1000
1650×1650
06MS201—3，页33
D1100-1350
2200×2200
D1500
2630×2630
D1650
2630×2630
D1800-2000
3150×3150
矩形90度四通井（砖砌)
D900
2000×1500
06MS201—3,页35
D1000—1100
2200×1700
D1200-1350
2700×2050
D1500—1650
3300×2480
D1800-2000
4000×2900

圆形井(砖砌)
污水井
D200—600
％％c1000
06MS201—3，页20
D600—800
%％c1250
06MS201-3，页24
D800—1000
％％c1500
06MS201—3,页27
雨水暗井
详大样图
830×1100

1030×1100

1230×1100

1430×1100

1530×1100
