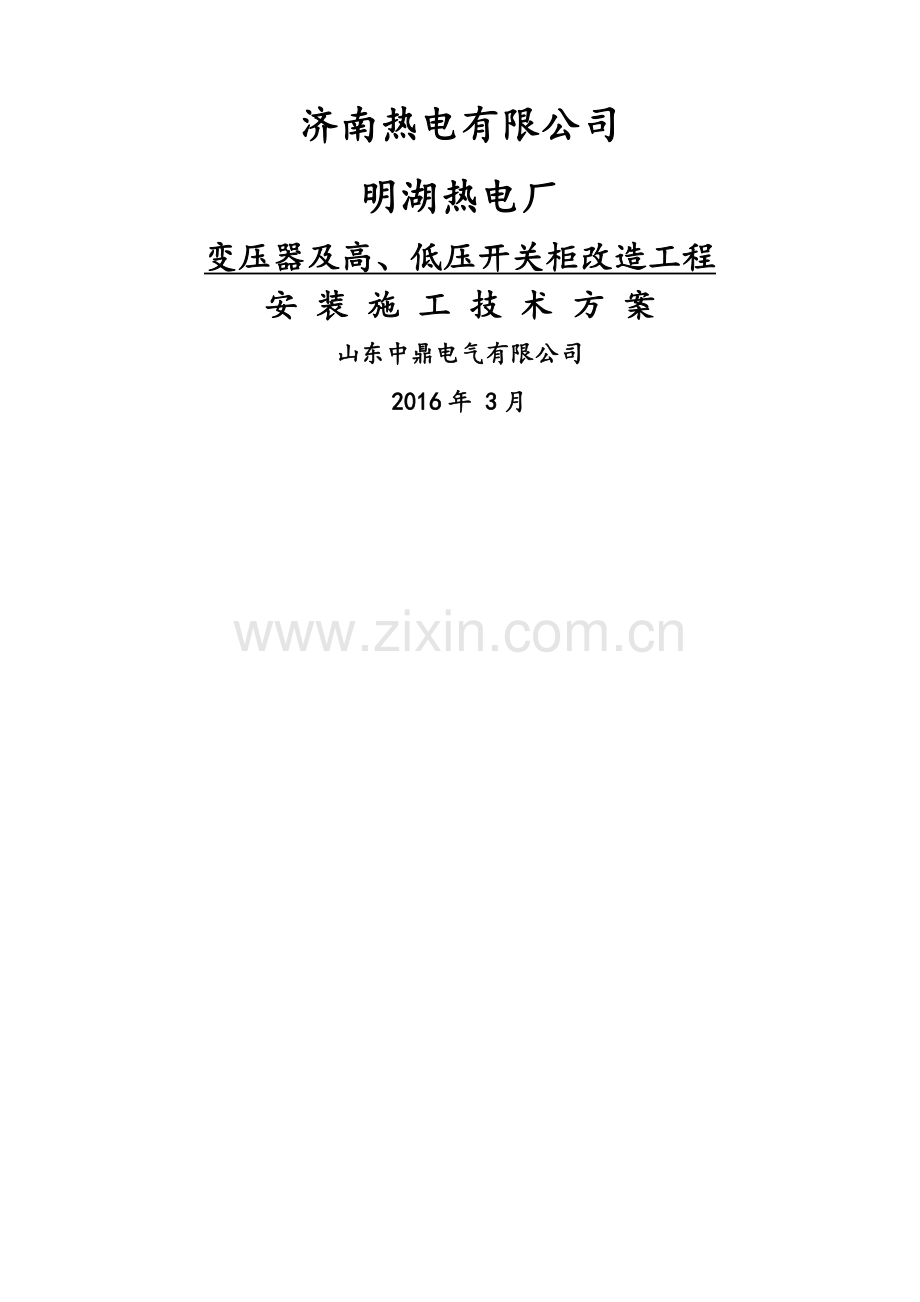

济南热电有限公司
明湖热电厂
变压器及高、低压开关柜改造工程
安 装 施 工 技 术 方 案
山东中鼎电气有限公司
2016年 3月
3

第一章 工程概述
本技术方案用于济南热电有限公司明湖热电厂 变压器及高、低压开关柜改造工程的电气安装施工。
第二章 编制依据
2。2。1《电气装置安装工程高压电器施工及验收规范》 GBJ147—90。
2。2.2《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》 GBJ148—90。
2。2.3《电气装置安装工程母线装置施工及验收规范》 GBJ149—90。
2.2。10《石油化工建设工程项目交工技术文件规定》SH/T3503-2007.
2.2。11《电气装置安装工程质量检验评定规程》DL/T5161-2002.
2.2。12 《建筑电气工程施工质量验收规范》GB50303—2002。
第三章 工程量介绍
1、工程项目名称
本技术方案的工程为明湖热电厂变压器及高、低压开关柜改造工程.
2、工程量概述
明湖厂根据用电运行需求，需进行原有配电室内变压器及高、低压开关柜改造工程。此次改造工程的主要工程量如下：
2．1将原有的8台油浸式变压器拆除，并更换为干式变压器。
2．2将原有的10台旧PGL进线柜拆除，并重新制作、更换为新GGD型进线柜。
2．3拆除原有的变压器至进线柜的母排、进线柜至出线柜的平顶母排。
2．4重新实测并加工制作从变压器至进线柜的母线（或母线桥)、进线柜至现场出线开关柜的平顶主母排。
2．5将原有高压开关柜的电磁机构拆除、更换为新型弹簧机构。
第四章 工作内容及要求
1、本技术方案范围为明湖热电厂变压器及高、低压开关柜改造工程。包括:旧设备拆除、新设备安装施工连接、试验、系统调试。
2、将原有的8台800KVA油浸式变压器拆除，并更换为8台1250kva的干式变压器。
3、将现场原有的16台旧PGL进线柜拆除，并重新制作、更换为新GGD型进线柜.
4、拆除原有的变压器至进线柜、进线柜至出线柜的平顶母排。
5、在变压器及低压进线柜更换、就位完毕后，根据现有的新变压器的位置、新进柜的母线尺寸布置,需重新实测并加工制作从变压器至进线柜的母线（或母线桥)、进线柜至现场出线开关柜的平顶主母排。母排的具体数量以现场实测为准。
6、高压开关柜利用原有配电室开关柜旧柜体改造制作，将原有的电磁机构拆除、更换为新型弹簧机构。
7、施工方负责旧设备拆除，新设备安装，新设备的调试及相关电气试验.
8、配齐与原有开关柜安装相连接的主母线及材料等。
第五章 安装施工程序
一、安装施工程序
新设备验收

旧设备吊运

旧设备拆除

施工准备

现场母线测量
新设备就位
现场母线安装
机构更换

检查、试验
联合检查
受送电
交工验收

二、主要机具：
1、搬运吊装机具：汽车吊、铲车、吊链、道木、钢丝绳、滚杠等。
2、安装机具:母线加工机、电钻、活扳子、套丝板等.
3、测试器具：钢卷尺，钢板尺，摇表,万用表等测试仪器。
三、施工及保证措施
1、 经过现场实际勘察，原有配电室内空间在限,变压器的拆除、吊运存在很大的难度,还需请甲方提前协调处理.
2、提前确认吊车及设备进出厂的路线是否通畅,有妨碍的围墙管线、绿化带等提前清除,车辆经过的电缆沟加盖道路板进行防护.不具备吊车吊装条件的,需搭设专用支架进行吊装。
3、在每一处工作区域周围增加隔离防护(警戒绳或脚手架护栏），并经甲方、安全部门确认，施工人员施工过程中严禁未经允许跨隔离工作。
4、准备好安装需要的工具设备。
5、准备好施工用的电源。
第六章 工程施工计划
明湖热电厂变压器及高、低压开关柜改造工程从全部工程量考量，工程施工计划如下：
一、 低压配电室部分：
1、采购变压器,制作新进线柜;
2、拆除旧变压器,并吊运出原配电室;拆除低压开关柜、主母排,并吊运出原配电室；
3、将新变压器吊运至原配电室的对应位置,并摆正就位;将新开关柜吊运至原配电室的对应位置，并摆正就位;
4、新设备就位后,现场测量变压器至进线柜、进线柜到出线柜的主平顶母排，并尽快加工制作；母线排加工完毕后，吊运至原配电室的对应位置，并现场连接制作;
5、根据规程检查一次线排、二次控制电气回路,检查试验；
二、 高压开关柜部分
1、 采购新弹簧机构；
2、 拆除原高压电磁机构，并吊运出原配电室；
3、 将新弹簧机构吊运至原配电室，安装;
4、 新弹簧机构安装完毕后，检查接线、调试;
5、根据变压器增容改造需要，更换可上传电流互感器18只；
综合以上的工作量及时间，预计总工程完成时间为一个月。
