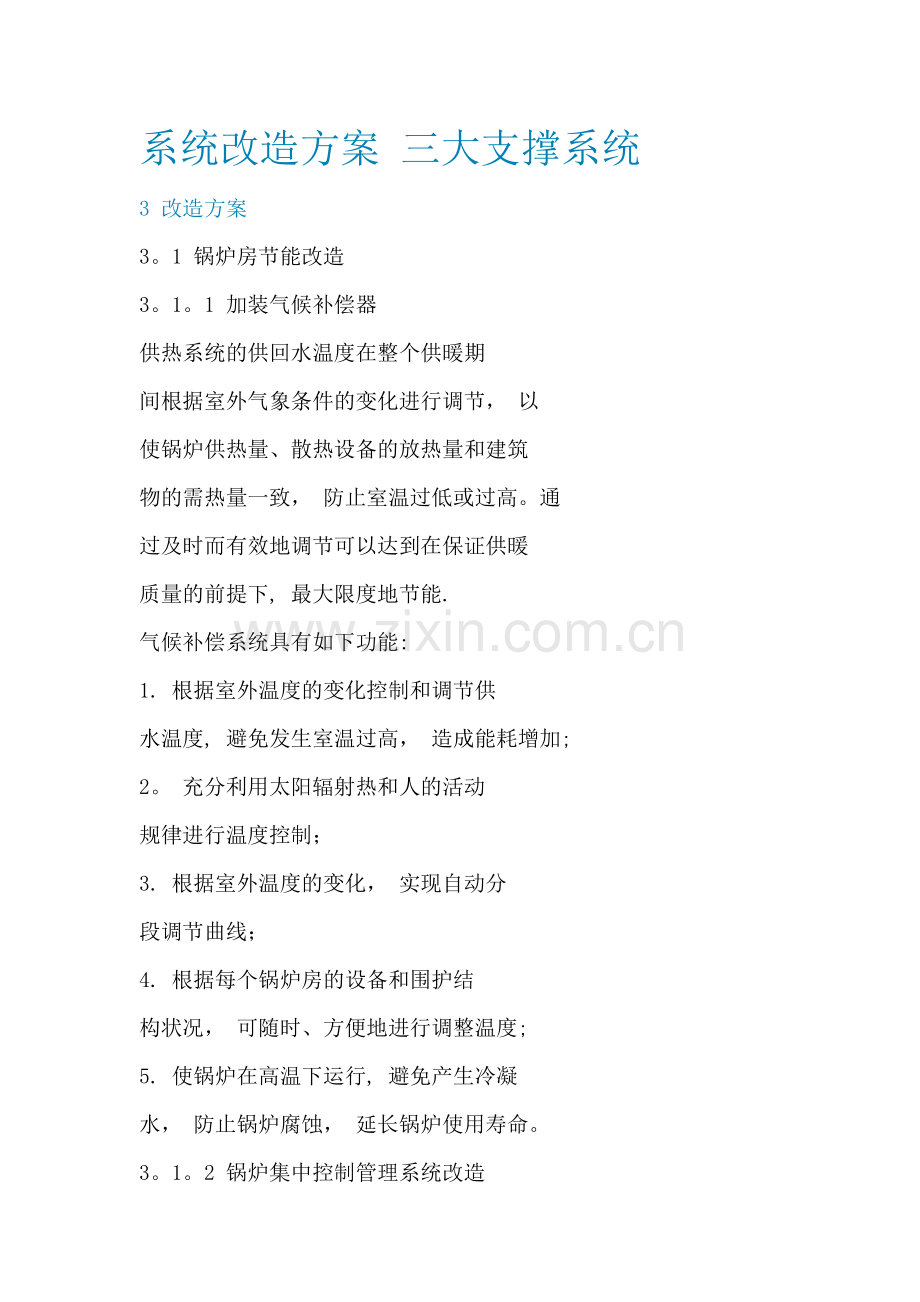

系统改造方案 三大支撑系统
3 改造方案
3。1 锅炉房节能改造
3。1。1 加装气候补偿器
供热系统的供回水温度在整个供暖期
间根据室外气象条件的变化进行调节， 以
使锅炉供热量、散热设备的放热量和建筑
物的需热量一致， 防止室温过低或过高。通
过及时而有效地调节可以达到在保证供暖
质量的前提下, 最大限度地节能.
气候补偿系统具有如下功能:
1. 根据室外温度的变化控制和调节供
水温度, 避免发生室温过高， 造成能耗增加;
2。 充分利用太阳辐射热和人的活动
规律进行温度控制；
3. 根据室外温度的变化， 实现自动分
段调节曲线；
4. 根据每个锅炉房的设备和围护结
构状况， 可随时、方便地进行调整温度;
5. 使锅炉在高温下运行, 避免产生冷凝
水， 防止锅炉腐蚀， 延长锅炉使用寿命。
3。1。2 锅炉集中控制管理系统改造

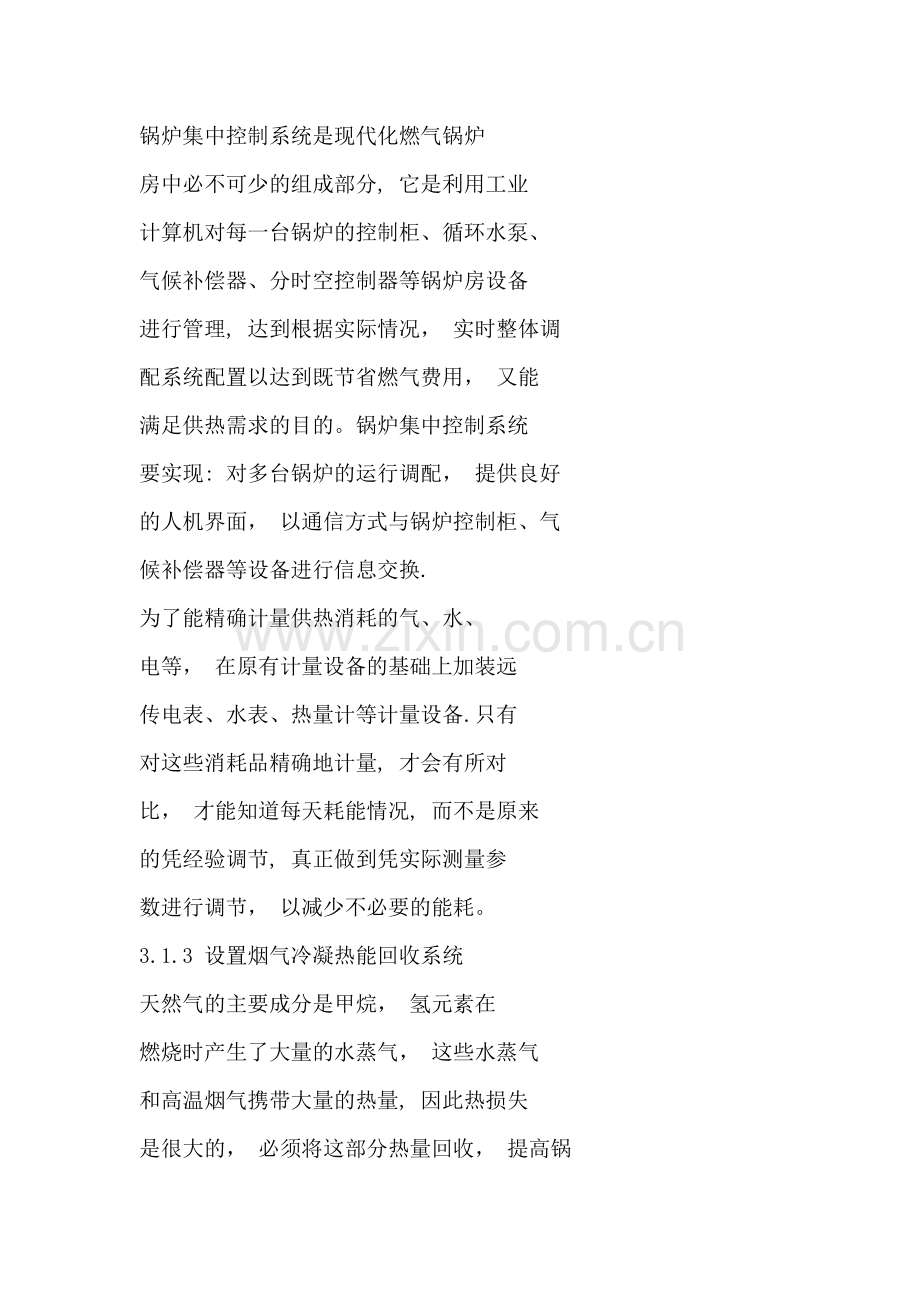

锅炉集中控制系统是现代化燃气锅炉
房中必不可少的组成部分, 它是利用工业
计算机对每一台锅炉的控制柜、循环水泵、
气候补偿器、分时空控制器等锅炉房设备
进行管理, 达到根据实际情况， 实时整体调
配系统配置以达到既节省燃气费用， 又能
满足供热需求的目的。锅炉集中控制系统
要实现: 对多台锅炉的运行调配， 提供良好
的人机界面， 以通信方式与锅炉控制柜、气
候补偿器等设备进行信息交换.
为了能精确计量供热消耗的气、水、
电等， 在原有计量设备的基础上加装远
传电表、水表、热量计等计量设备.只有
对这些消耗品精确地计量, 才会有所对
比， 才能知道每天耗能情况, 而不是原来
的凭经验调节, 真正做到凭实际测量参
数进行调节， 以减少不必要的能耗。
3.1.3 设置烟气冷凝热能回收系统
天然气的主要成分是甲烷， 氢元素在
燃烧时产生了大量的水蒸气， 这些水蒸气
和高温烟气携带大量的热量, 因此热损失
是很大的， 必须将这部分热量回收， 提高锅
炉热效率， 减少燃气量。国外早已认识到这
个问题的重要性, 并将排烟温度降到70℃
左右， 见图1。
烟气系统: 锅炉出来的高温烟气， 进入
烟气冷凝热能回收装置， 经过热交换后, 排
入大气。在冷凝热能回收装置烟气入口处
加旁通烟道， 其主要作用是, 如出现燃烧机
风压小时， 可适当开启旁通烟道， 降低系统
阻力， 以保证锅炉正常运行。
水系统: 采暖用户回水大部分进入烟
气冷凝热能回收装置， 经过热交换升温后，
再进入锅炉。采暖系统回水也设置一旁通
管道， 其作用是, 如系统流量太大, 或经过
烟气冷凝热能回收装置阻力过大, 可适当
降低阻力, 保证采暖系统正常运行.
表1 主要设备
序号设备名称规格数量（ 台) 生产厂家备注
1 燃气热水锅炉WNS7— 1.0/115/70- Q 2 重庆锅炉总厂一用一备
2 燃烧机比例调节2 德国扎克锅炉配套
3 板式换热器100m2 2 京海换热器厂一用一备
4 一次循环水泵P=37kW，Q= 345m3/h, H=23.8m 2 上海东方水泵厂一用一备
5 二次循环水泵P=45kW, Q= 475m3/h,H=27m 2 无锡无双水泵厂一用一备
6 一次补水泵P=0.55kW,Q= 2m3/h ， H=34m 2 南京古尔兹一用一备
7 二次补水泵P=1.1kW， Q= 4m3/h , H=52m 2 南京古尔兹一用一备
图1 烟气冷凝回收装置原理图
旁通管
旁
通
烟
道
51
二OO 八年九月
提升产业链最大价值
工程与应用Engineering and Application
烟气冷凝热能回收装置： 安装在烟道
上, 烟气与采暖系统回水在其中进行热交
换。烟气中的水蒸气在其中冷凝成水， 通过
排泄口排出。
3.1。4 循环水泵节电
1。 改变锅炉一次水循环水流量
通过改变锅炉一次循环水流量来保证
锅炉回水温度在60℃以上， 从而提高锅炉热
效率， 避免产生冷凝水， 防止对锅炉的腐蚀。
以往对供热量的调节只是靠调节锅炉
燃烧大小火的方式, 这种方式在室外温度高
的时候, 锅炉负荷很小， 而流入锅炉的一次水
流量不变, 导致锅炉回水温度过低, 产生大
量冷凝水, 对锅炉造成严重腐蚀。进入锅炉
的循环水流量保证锅炉在低负荷时也能在
较高的炉膛温度下工作, 避免冷凝水的产生。
2. 循环泵精确选型， 避免水泵扬程超
过实际需要, 多台水泵并联效率低等, 造成
电能严重浪费。取消水泵出口止回阀.
3. 间供锅炉系统节能改造系统图见
图2、图3， 图3 中一次循环泵加装变频控
制系统, 降低低负荷时的用电量, 尽可能多
地节约电能。
3。2 管网系统的节能
供热系统能耗的高低, 不仅取决于热
源， 而且与整个管网系统有关。管网系统的
能源浪费主要有两个方面： 一是冷热不均
失调问题; 二是管网散热损失问题。
3.2。1 改善管网系统的水力平衡
原系统加大二次水的流量后增加了循
环水泵的电耗， 同时也造成了近端室温过
高， 远端室温偏低。因此, 为了使远端室温
达标， 就必须加大整个系统的供热量, 造成
能源浪费。
根据已往供热情况, 小区部分住户供
暖效果不是太好， 很大一部分原因是和住
户私改暖气系统有关， 也存在管网设计不
合理的地方。这样针对小区供暖系统运行
情况进行技术改造， 具体方案如下:
1。 调整局部管道的管径， 改善不利环路
的运行状况， 保证各用户的流量基本平衡;
2. 在各支路加装平衡阀, 根据各支路所
供的面积调整流量， 保证系统的整体平衡；
3。 充分利用已有的便携式超声波流量计
和红外线测温仪等设备， 对整个管网系统进
行准确地量化调整, 以达到管网平衡的目的。
3。2.2 更新管网的保温层
原系统采用岩棉保温, 由于使用时间
较长， 且岩棉保温一旦进水, 将严重影响保
温效果, 同时对管道腐蚀严重， 影响管道的
使用寿命， 现逐步进行更新， 将保温材料更
换为聚氨酯保温, 外做玻璃钢保护壳, 这样
既提高了保温的效果, 达到节能的目标， 又
能延长管道的使用寿命.
3。2。3 减少管网的跑、冒、滴、漏
锅炉房输出的热量, 应尽可能100％
地输送到用户， 不应损失在管网上。因此应
杜绝跑、冒、滴、漏现象， 仔细检查各处管网
的管路腐蚀情况、阀门严密情况等, 加强管
道保温.根据去年运行情况来看， 每天（ 24
小时） 二次循环系统补水量约为14t， 跑水
现象还是比较严重的, 针对这一情况, 我们
对管网系统进行全面检查、改造、更新， 以
减少跑、冒、滴、漏及偷水现象, 从而减少热
量的损失, 达到节能的目的。
4 结论
通过对锅炉房及外网系统的改造， 包
括加装气候补偿器, 增加烟气冷凝热能回收
装置， 加装变频控制系统， 合理地对室外管
网进行系统调整， 以达到改善用户室内温度、
充分节约能源的目的.( 责编： 罗增润）
图3 锅炉系统节能改造原理图
图2 间供锅炉系统节能改造原理图
注: 图中两台锅炉两台水泵并联。
