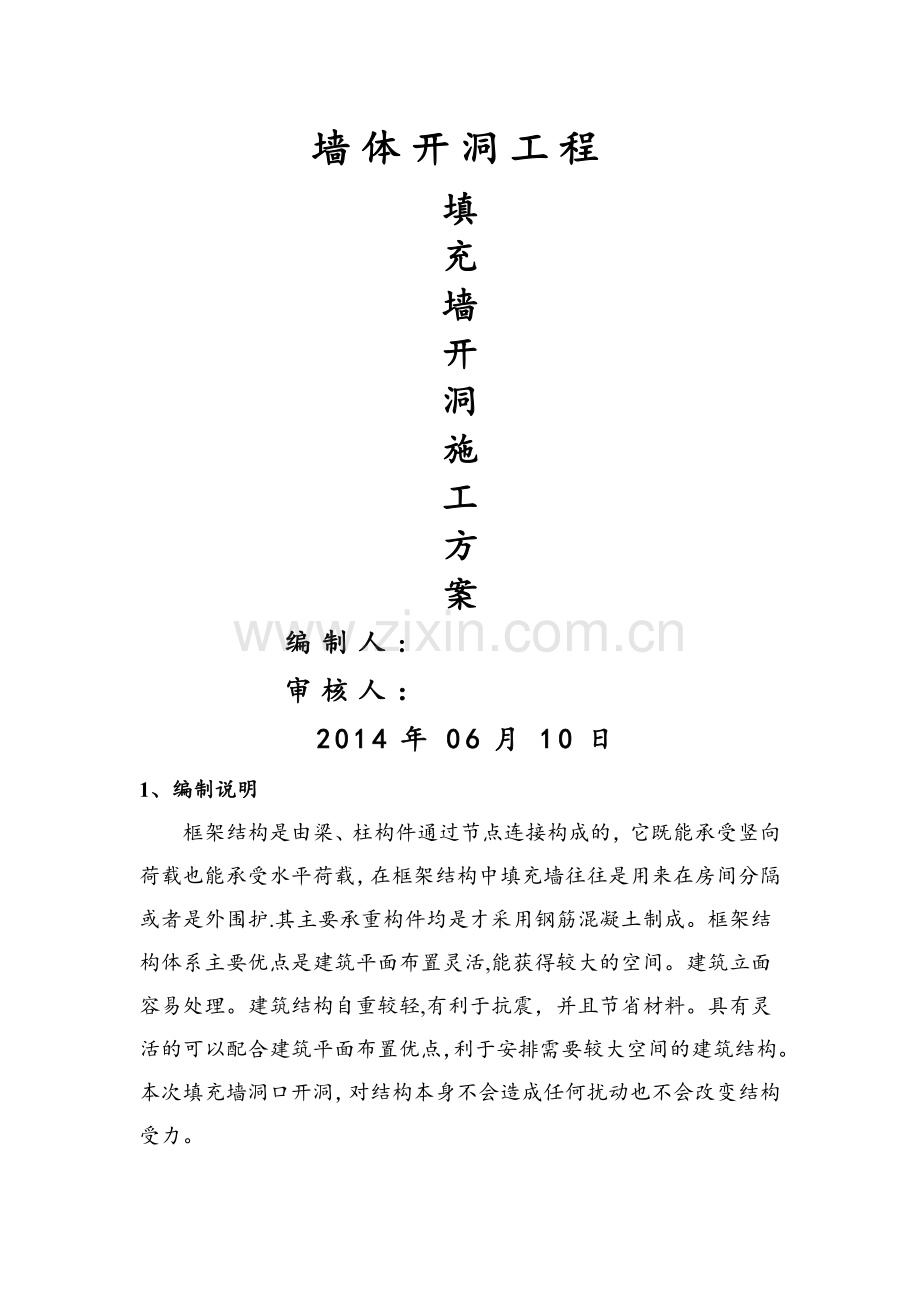

墙体开洞工程.doc

墙体开洞工程填充墙开洞施工方案编制人:审核人：2014年06月10日1、编制说明框架结构是由梁、柱构件通过节点连接构成的，它既能承受竖向荷载也能承受水平荷载，在框架结构中填充墙往往是用来在房间分隔或者是外围护.其主要承重构件均是才采用钢筋混凝土制成。框架结构体系主要优点是建筑平面布置灵活,能获得较大的空间。建筑立面容易处理。建筑结构自重较轻,有利于抗震，并且节省材料。具有灵活的可以配合建筑平面布置优点，利于安排需要较大空间的建筑结构。本次填充墙洞口开洞，对结构本身不会造成任何扰动也不会改变结构受力。2、 编制依据2.1 混凝土结构设计规范GB 5001020102。2 混凝土结构工程施工质量验收规范 GB 5020420112.3 砌体填充墙结构构造12SG61412。4 钢筋混凝土过梁03G22-13、 施工范围填充墙改造部位共计5处,详改造部位及楼层见业主提供的一层、二层平面图。主要改造项目包括以下； 门洞口加宽 洞口各边加固400mm 新开洞口洞口尺寸为1380*2500 新开墙洞洞口尺寸为19202600 楼梯间墙体拆除 二层阳台L型墙体洞口改造4、 施工流程开洞部位定位放线云石机切割人工拆除过梁模板直设钢筋绑扎砼浇筑渣土清运验收5、施工方法5。1 放线定位按图纸现场放线定位，确定洞口部位, 弹出切割线以及过梁位置线,按下图示意.5。2 洞口切割根据现场勘查本工程墙体为砌块填充墙,顾使用云石机对本次改造洞口切割较为合理快捷，切割部位高度超过1。2米时需使用门式架作为操作平台进行施工，本次洞口切割需进行双面切割，切割深度为4050mm。开洞部位由上至下垂直切割,楼梯间墙体拆除部位根据现场事情情况进行水平切割。切割步骤见以下所述。 平台板调节：拧松深度尺锁杆，上下移动平台板，调到所需切割深度40-50mm后,拧紧锁杆，固定好平台板。 将平台板前部的槽口与墙体弹出的切割线对齐。 将将平台板放在墙体表面,启动云石机，当达到最大转速时,慢慢放下切割片接触墙体切割线，均匀缓慢向下移动云石机，保持水平和垂直，直到切割完毕。 切割完毕后,等机具完全停止转动后.再移动机具/否则易造成云石片损坏. 云石片的拆装，再停机断电的状态下，用套茼扳手逆时针方向旋松六角螺栓，拆下该螺栓，在用扳手拆下外法兰盘,拆下旧切割片，换上新片后按相反的顺序装上切割片即可。但六角螺栓必须拧紧，内外法兰盘不能调换使用。5。3 人工拆除待云石机按洞口切割线全部切割完成后，人工使用簪子顺切割缝替凿，用8磅铁锤敲击墙体进行切块拆除.5。4 过梁施工根据业主改造意图及业主提供的一层、二层平面图，洞口开洞尺寸大小不一，本方案以号门洞为列简明过梁施工方法,其余洞口过梁可根据号过梁施工，施工中根据洞口实际开洞尺寸调节过梁长度，过梁截面尺寸及钢筋型号做法同号过梁.5.4.1。过梁截面配置及钢筋型号选用5.4.2.过梁施工步骤5。4。3 过梁模板支设所有过梁支撑模板均使用15mm清水模板，支模架采用扣件式钢管支模架作过梁竖向垂直支撑,洞口过梁支模见下图；梁底拆模需等到混凝土浇筑完毕，过梁顶部砌块补砌14天后再拆除底模。5。4。4 过梁钢筋绑扎根据5。4。1过梁截面配置及钢筋型号选用 钢筋直径规格为一级10.钢筋直径规格为一级8。5。4。5 过梁砼浇筑过梁混凝土级别为,普通混凝土C30.混凝土现场自拌，浇筑方式为人工浇筑,浇筑时必须搭设操作平台，人工使用橡皮桶浇筑。5.5 渣土清运在施工过程中产生的渣土必须及时装袋，按小区物业要求码放到指定地点.袋口必须绑扎严密防止尘土扩散飞扬，待施工完毕后一次将渣土清运出小区。6. 质量保证措施箍筋的末端应作弯钩,弯钩应为135，弯钩平直部分的长度应不小于箍筋直径的10倍，且不小于75mm。模板、木方符合模板工程的使用要求,模板厚度一致，木枋含水率及平直度必须达到要求.施工过程中，所有木枋必须经压刨机处理,以规范木枋尺寸,保证模板工程的平整度.所有木模板下料后，锯料口必须经平刨机刨平、刨直,以保证模板接缝严密。用于铺设模板、木枋的架管，槽钢等金属材料,必须保证顺直,钢管槽钢木枋、模板上的水泥壳在装模前必须清理干净，以保证装模尺寸准备无误.混凝土浇筑完毕12h以后洒水养护，必须保持混凝土面处于湿润状态，对普通混凝土养护时间不少于7天.7. 安全注意事项墙体人工拆除时应自上而下拆除，禁止同时拆除,对拆除部位周边物件应做好防护，拆除部位地面应铺设清水模板防止破坏地面。操作平台应搭设稳固，防止倾斜倒塌。自始至终坚持管好用用电机具的安全，非持证电工不得从事装拆生产 用电和生活用电。
