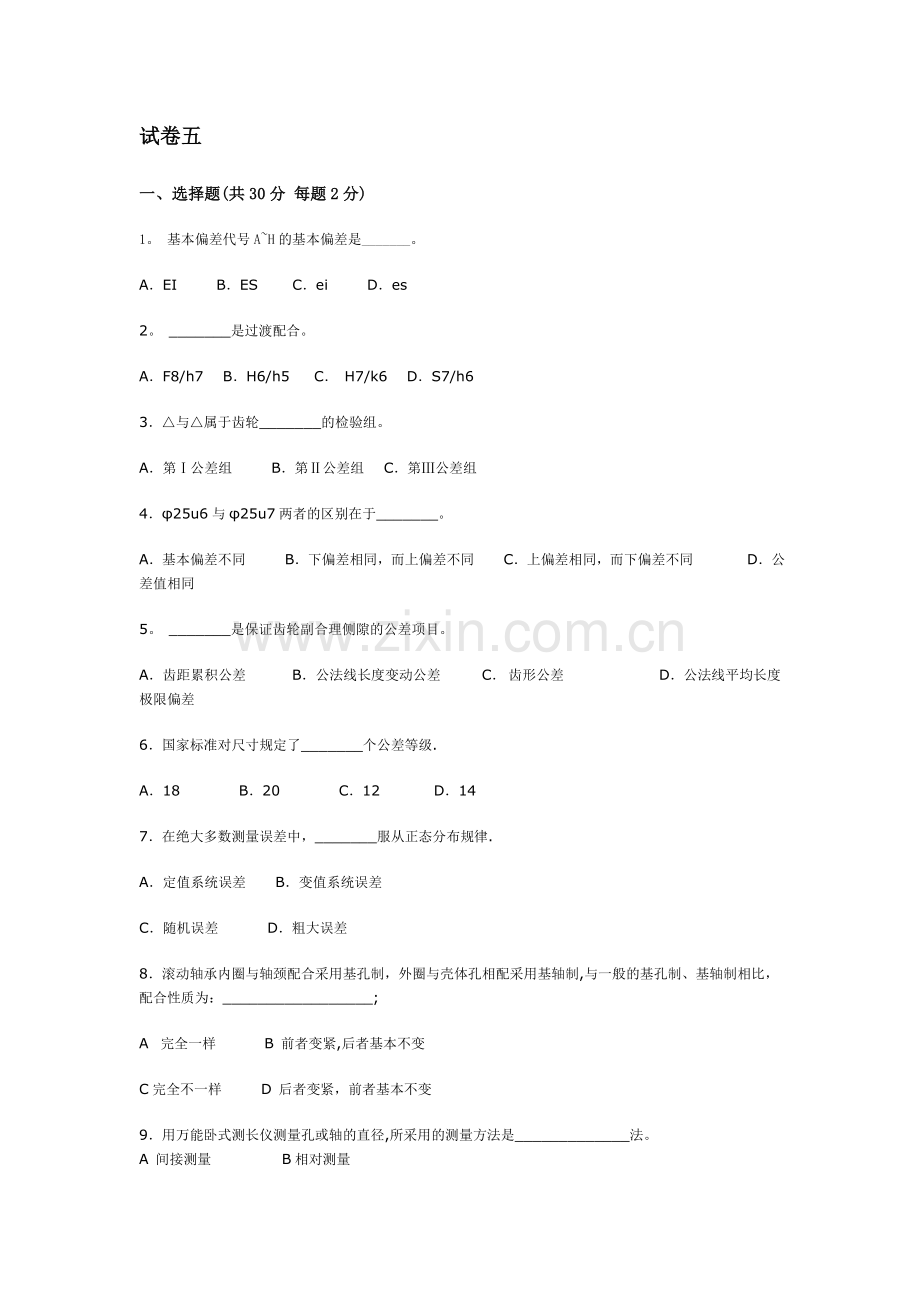

试卷五
一、选择题(共30分 每题2分)
1。 基本偏差代号A~H的基本偏差是_______。
A．EI        B．ES       C．ei        D．es
2。 _______是过渡配合。
A．F8/h7    B．H6/h5     C． H7/k6    D．S7/h6
3．△与△属于齿轮_______的检验组。
A．第Ⅰ公差组        B．第Ⅱ公差组    C．第Ⅲ公差组
4．φ25u6与φ25u7两者的区别在于_______。
A．基本偏差不同        B．下偏差相同，而上偏差不同      C．上偏差相同，而下偏差不同           D．公差值相同
5。 _______是保证齿轮副合理侧隙的公差项目。
A．齿距累积公差          B．公法线长度变动公差         C． 齿形公差                    D．公法线平均长度极限偏差
6．国家标准对尺寸规定了_______个公差等级.
A．18            B．20            C．12           D．14
7．在绝大多数测量误差中，_______服从正态分布规律.
A．定值系统误差      B．变值系统误差
C．随机误差          D．粗大误差
8．滚动轴承内圈与轴颈配合采用基孔制，外圈与壳体孔相配采用基轴制,与一般的基孔制、基轴制相比，配合性质为：_________________;
A  完全一样       　B 前者变紧,后者基本不变
C完全不一样        D 后者变紧，前者基本不变

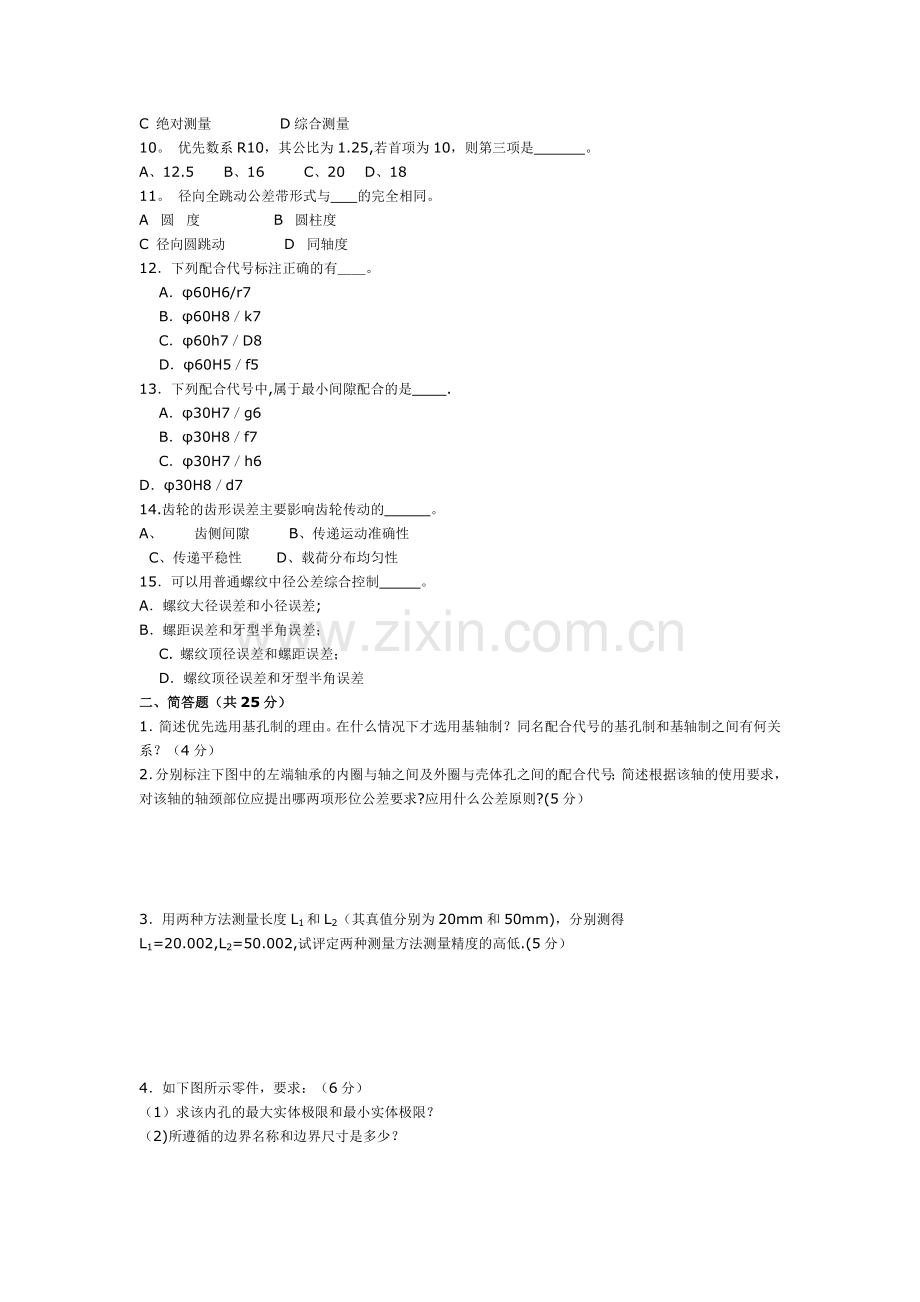

9．用万能卧式测长仪测量孔或轴的直径,所采用的测量方法是_____________法。
A 间接测量              B相对测量
C 绝对测量              D综合测量
10。 优先数系R10，其公比为1.25,若首项为10，则第三项是          。
A、12.5      B、16        C、20    D、18
11。 径向全跳动公差带形式与     的完全相同。
A  圆  度               B  圆柱度
C 径向圆跳动            D  同轴度
12．下列配合代号标注正确的有＿＿。
    A．φ60H6/r7
    B．φ60H8／k7
    C．φ60h7／D8
    D．φ60H5／f5
13．下列配合代号中,属于最小间隙配合的是       .
    A．φ30H7／g6
    B．φ30H8／f7
    C．φ30H7／h6
D．φ30H8／d7
14.齿轮的齿形误差主要影响齿轮传动的         。
A、      齿侧间隙        B、传递运动准确性
  C、传递平稳性       D、载荷分布均匀性
15．可以用普通螺纹中径公差综合控制        。
A．螺纹大径误差和小径误差;
B．螺距误差和牙型半角误差；
    C. 螺纹顶径误差和螺距误差；
    D．螺纹顶径误差和牙型半角误差
二、简答题（共25分）
1．简述优先选用基孔制的理由。在什么情况下才选用基轴制？同名配合代号的基孔制和基轴制之间有何关系？（4分）
2．分别标注下图中的左端轴承的内圈与轴之间及外圈与壳体孔之间的配合代号；简述根据该轴的使用要求，对该轴的轴颈部位应提出哪两项形位公差要求?应用什么公差原则?(5分）

3．用两种方法测量长度L1和L2（其真值分别为20mm和50mm)，分别测得L1=20.002,L2=50.002,试评定两种测量方法测量精度的高低.(5分）

4．如下图所示零件，要求：（6分）
（1）求该内孔的最大实体极限和最小实体极限？
（2)所遵循的边界名称和边界尺寸是多少？
（3)若被测要素实际尺寸处处为φ20.010mm,轴线对基准A的垂直度误差为φ0。09mm,判断其垂直度的合格性.
5．试说明装配图上标注8×52H7/f6×58H10/a11×10H11/d10的含义？采用何种定心方式？指出H7、f6代号的含义？（5分）

三、标注题(20分）
1．试将下列技术要求标注在图1上。（12分）
（1)φ35K6采用包容要求;
（2)下底面的平面度公差为0.02mm；
(3）φ35K6孔的内端面对φ35K6孔和φ51M7孔的公共轴线的全跳动公差为0。03 mm;
（4）φ51M7孔轴线对φ35K6孔轴线的同轴度公差为φ0.025mm；
(5)4—φ13H10对φ51M7孔的轴线和下底面的位置度公差为φ0.05mm，被测要素的位置度公差应用最大实体要求;
 （6）圆锥面对φ35K6孔和φ51M7孔的公共轴线的圆跳动公差为0。04mm；
 （7)φ26H7孔轴线对下底面的垂直度公差为φ0.06mm；
 （8）圆锥面的直线度公差为φ0.012mm;
 (9）圆锥面的圆度公差为φ0。015mm；
 (10）用去除材料的方法获得圆锥面的表面粗糙度，要求Ry的上限值和下限值分别为3。2μm和1。6μm。用去除材料的方法获得下底面的表面粗糙度，要求Ra的最大值和最小值分别为1。6μm和0.8μm。
2．将下列技术要求标注在图2上。（6分）
(1）轴的基本尺寸为φ56mm,其下偏差为+0。041mm，公差为0。019mm;
(2）轴槽深6mm，其上、下偏差分别为+0。2mm和0mm;
（3）轴槽宽度为16mm,其上偏差为0mm，下偏差为—0.043mm；
（4）轴槽的中心平面对φ56mm轴的轴线的对称度公差为0。02mm；
（5)轴槽底和轴槽两侧面的表面粗糙度Ra的上限值分别为6。3μm和3。2μm。
四、计算题（25分）
1．有一配合，基本尺寸为φ50mm,要求配合的最大过盈为—0。086mm,最小过盈为-0.045mm。根据上述要求并依据表1和附表2,试确定:(16分）
（1）孔、轴公差等级和公差值;
（2）采用基孔制,选择适当的配合（写出代号）;
(3）孔、轴的基本偏差；
(4)孔、轴的上、下偏差；
（5）孔、轴的极限尺寸；
（6)孔、轴的最大实体极限(尺寸）和最小实体极限(尺寸）；
（7）绘出公差带图,说明配合性质；
（8)写出同名配合的基轴制配合代号.
表面粗糙度Ra的上限值分别为6.3μm和3。2μm.
2．用立式光学计测量一轴的直径，该轴的基本尺寸为30mm，上、下偏差分别为-0。007mm和-0。040mm，立式光学计的分度值为1μm,用公称尺寸为30mm的组合量块将立式光学计的读数调整至零，取下组合量块，对该轴同一部位的直径重复测量10次，按测量顺序记录测得值（单位为分度值）为：—17。0，-18。0，—18。5,-18。0，—18。5,—18。0，—17。5，-18。0，—18。0，—18.5。(9分）
（1）判断有无粗大误差；
（2）求单次测量的标准偏差;
（3)求算术平均值的标准偏差;
(4）写出最后测量结果的表达式；
（5）该轴是否合格？为什么?
