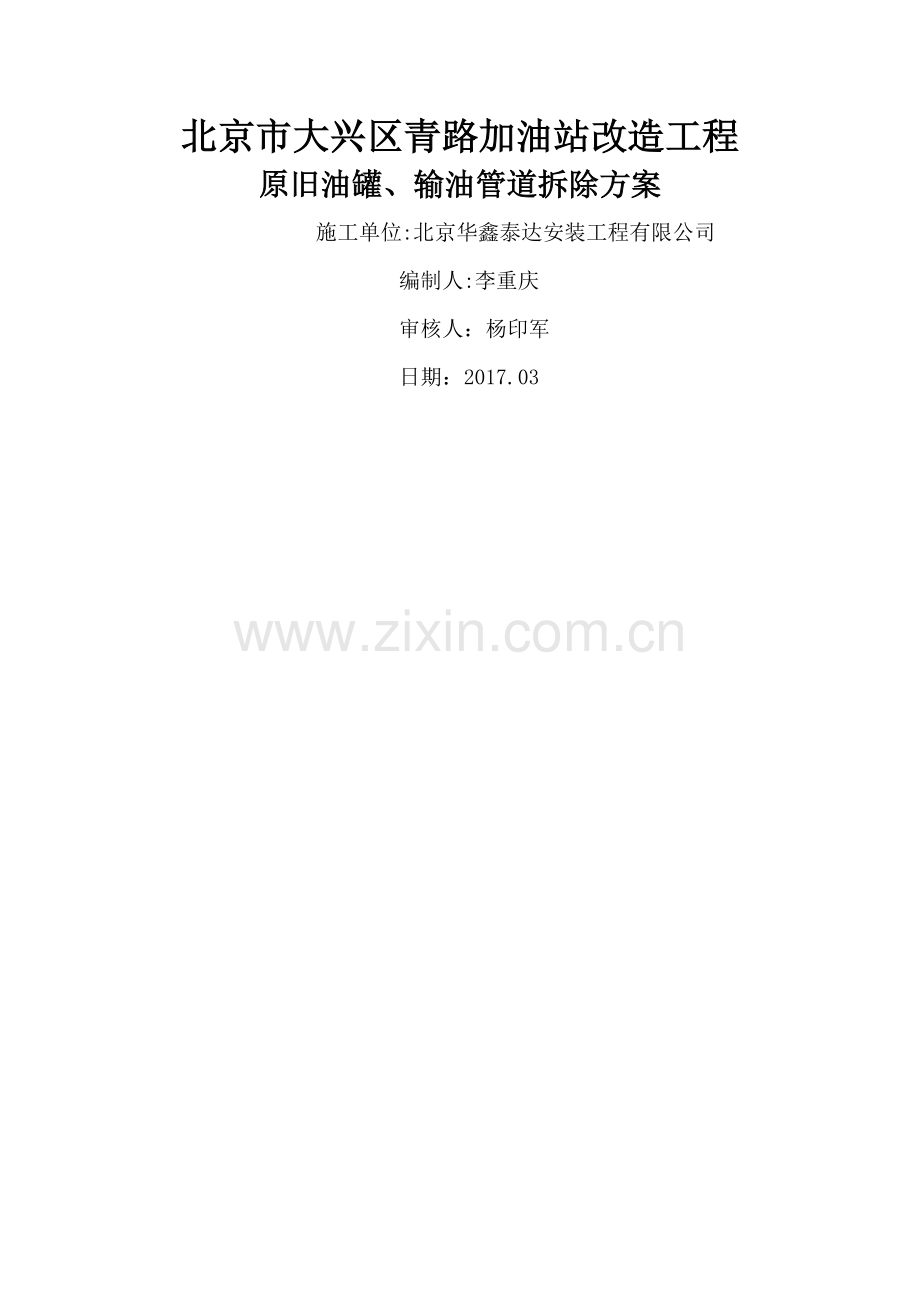

北京市大兴区青路加油站改造工程
原旧油罐、输油管道拆除方案
施工单位:北京华鑫泰达安装工程有限公司
编制人:李重庆
审核人：杨印军
日期：2017.03
按照图纸设计、改造要求,应将原旧油罐及原旧输油管道等设施进行拆除，特制定此方案：
二、施工工艺方案
根据此类工程施工特点，为避免施工产生火花等引起火灾爆炸等安全事故,本工程在施工过程中采取严密的防火措施。
1、拆除施工步骤
可燃物品清理→站内总电源断开→站内保护设备、设施拆除→工艺管线注氮气吹扫、封堵→油罐清洗→地面拆除→土方开挖→油罐吊装→埋地油管线拆除.
(1）、施工准备
1）人材机准备:施工所需的施工人员、施工机具进场。
2）HSE教育：邀请石油公司及加油站安全管理人员进行安全培训.所有参与施工的人员，均须参加HSE培训教育合格。
3)技术准备：向加油站主管部门及加油站营运人员查询建站技术资料,了解现场情况,作好技术准备工作；组织全体施工人员进行施工方案和技术交底,把工程的施工步骤和施工技术要求等，详尽的向施工人员讲解清楚。
4）施工机具检查，确保施工机具完好。为避免撞击产生火花，不得使用锄头，用铁锹、铲子挖土。
5）前续工序检查。油罐所有接口必须采用法兰盲板封堵密封；与油罐相连接的所有管线断开、清洗并用法兰盲板封堵管口；电气线路、接地线路必须全部拆除断开；人孔井及罐区地面气体防爆检测合格。上述工序全部完成并检查符合要求之后，方可进行后续的罐区施工。
2、油罐拆除方法及技术措施
(1）、进场前由项目经理、安全员认真督促检查电源、水源的切断、迁移工作,以及安全阻隔、安全围挡搭设，确认安全后方可施工。
（2)、关闭所有加油机电源，关闭相对应的油罐潜泵电源，关闭切断阀,在检查井内用防爆工具断开与油罐连接的卸油管、通气管线、量油管、液位仪管,断开加油机连接管，并由输油管、卸油管、排气管、油气回收管上口往油罐方向注水冲洗，然后在用氮气进行吹扫，吹扫工作完成后往管线内注入氮气并进行管两端封堵。
（3)、油罐清洗,具体详见专项方案。
(4）、 输油管道的拆除：
输油管道经氮气吹扫后，用清水进行冲洗，用手工钢锯采用人工的方式慢慢将处操作井的各个管道锯断,用防爆扳手卸掉连接的法兰片螺栓,拆掉已经锯断的部分的法兰片，再用相同管径的盲板加石棉垫片将此管道盲死。
依次顺序将所有的与油罐人孔法兰连接的管道锯割、盲堵，封严。
螺栓采用拆卸的螺栓即可。
(5）、人工清理油罐四周的沙层至油罐底部，然后必须使用两台相同型号的便携式气体检测报警仪KP826进行检测油气浓度，如果气体检测氧气测试浓度在19.5%—23。5%（体积分数）之间,可燃气体浓度小于与其空气混合爆炸下限的10%，有毒有害气体含量应符合国家相关标准的规定,满足以上条件时，才能进行下道工序施工。
（6）、用防爆工具拆除油罐四周的防浮抱带，以确保油罐四周没有与底座连接。
（7)、用防静电吊装带将油罐捆牢，用30T吊车将捆好的油罐依次吊至罐区外,存放在加油站指定范围内，存放前罐内注入水存放，并用盲板将油罐人孔盖进行封堵。
（8）、采用人工从上至下，土方开挖管沟和拆除工艺管线，随即将渣土清理装车的施工方案.
（9）、罐区拆除及施工时做好罐区的围护工作。
（10)、拆除工作人员不得穿戴钉子的鞋进入工作区,必须穿戴防静电工作服.
（11）、拆除必须使用防爆工具,以防产生火花引起火灾事故.
(12）、加强对手机的现场使用管理,进入施工现场的所有人员，手机全部关机上缴，统一保管.
3、原旧输油管道的拆除
（1）、 在挖油罐上面及四周土方的同时,将已挖出的旧管道锯断、拆除，拆除时应先用钢锯采用人工的方式将管道割断，不得用铁锤敲打,防止产生火花.
（2）、拆除前用气体检测仪进行可燃、有害检查现场的燃气、氧气及有害气体的浓度,超标时，应停止施工，进行采取通风等措施,待重新检测燃气、氧气及有害气体的浓度复合要求时才可再进行施工.
（3)、作业前对燃气、氧气、有害气体检测：
（4）、可燃气体浓度在氧气浓度为20%，油气浓度为:体积浓度为爆炸下限的1%时，允许不戴呼吸器进行作业;当体积浓度为爆炸下限的10%～20％时，禁止作业。此区域不经专门批准不准人员进入;体积浓度为爆炸下限的40%以上，严禁人员进入及作业。
4、加油机拆除方法与技术措施
（1)、加油机电源已在进场时切断了电源和加油区输油管线已进行吹扫完,并用盲板封堵了相应输油管线，施工时应再检测加油区内油气,油气检测达到合格标准后，方可拆除加油机和相应输油管线。
（2）、管线和加油机拆除前应破除管线沟，管沟开挖时应采用人工开挖,以免破坏地下管线。
（3)、用防爆工具拆除与加油机相连接的管道及线路将加油机拆除移至站内一侧安全地点。
加油岛采用人工拆除、渣土人工随时清理装车外运。
5、拆除注意事项
(1）、进入施工现场的人员必须戴好安全帽,高空作业系好安全带，穿好防滑鞋，现场严禁吸烟。
(2）、进入施工现场的人员要爱护场内的各种绿化设施和标示牌，不得随意拆除和移动标示牌。
（3）、严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。
(4）、上班前必须先检查是否对操作有危险，如有危险及隐患，必须立即进行处理，下班前要检查用剩的材料是否安全,如不安全应绑扎好，放平稳。
（5)、拆除前必须进行技术交底，全体作业人员必须熟知拆除吊装方案、指挥信号、安全要求及操作方法.
(6)、拆除工作人员不得穿戴钉子的鞋进入工作区.
（7）、施工所用工具必须为防爆工具，以防产生火花引起火灾事故.
(8)、加强对手机的现场使用管理，进入施工现场的所有人员，手机全部关机上缴，统一保管。
（9)、严禁用油手接触氧气瓶，还要防止机械碰触或砸伤氧气瓶。
(10）、拆除时应划分作业区,周围设围栏或竖立警标志，地面设专人指挥，严禁非作业人员入内.
（11）、拆除时要统一指挥，上下呼应动作协调，当解开与另一个人有关的联系杆件时，应先通知对方，以防坠落。
(12）、在拆除过程中，不得中途换人,如必须换人时，应将拆除情况交代清楚后方可离开。
（13）、凡参加本工程拆除的工人，要熟知本工种的安全技术操作规程，在操作中,应坚守工作岗位,严禁酒后操作。
(14 )、对每一位进场职工必须进行三级安全教育,特殊工种，如电工、电气焊、吊车司机、大型动力设备的操作工必须持证上岗。
（15)、对每道工序进行安全技术交底，交底人员及施工班组负责人要履行签字手续。
（16）、操作人员佩戴安全带、安全帽.
(17)、吊装时,还要注意吊点的合理选择。经常检查索具、夹扣等，使用的固定绳索一定要拴牢固，可靠.
(18）、施工时，与现场施工无关的闲杂人员，不得进入现场。
（19）、吊运构件时,应采用专用的保险吊钩，钢管严禁单点起吊，吊物下面严禁站人。
