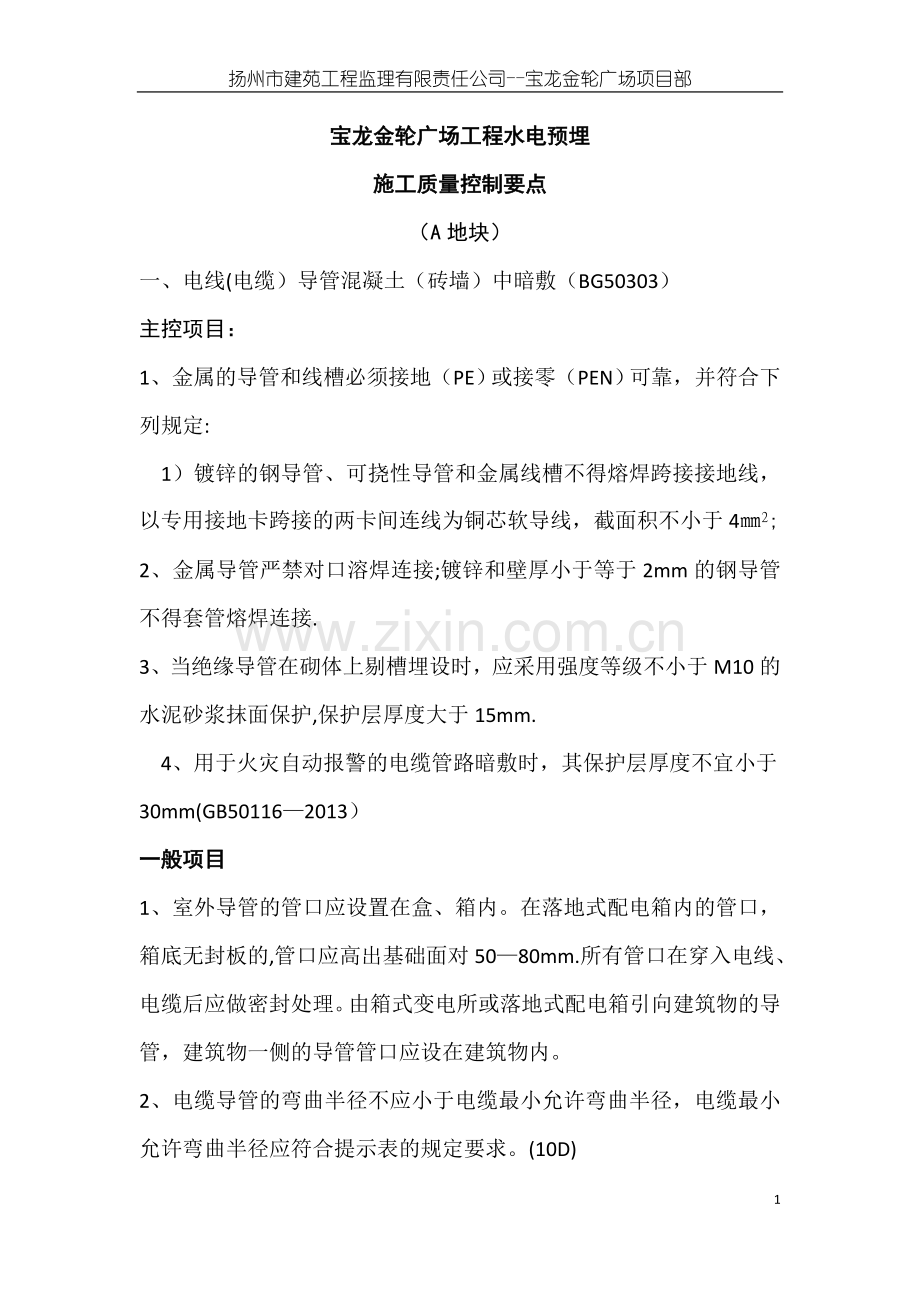

扬州市建苑工程监理有限责任公司-宝龙金轮广场项目部宝龙金轮广场工程水电预埋施工质量控制要点（A地块）一、电线(电缆）导管混凝土（砖墙）中暗敷（BG50303）主控项目：1、金属的导管和线槽必须接地（PE）或接零（PEN）可靠，并符合下列规定: 1）镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于42;2、金属导管严禁对口溶焊连接;镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接.3、当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护,保护层厚度大于15mm. 4、用于火灾自动报警的电缆管路暗敷时，其保护层厚度不宜小于30mm(GB501162013）一般项目1、室外导管的管口应设置在盒、箱内。在落地式配电箱内的管口，箱底无封板的,管口应高出基础面对5080mm.所有管口在穿入电线、电缆后应做密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。2、电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合提示表的规定要求。(10D)3、金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理。5、室内进入落地式柜、台、箱、盘内的导管管口,应高出柜、台、箱、盘的基础面5080mm。6、暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm；7、绝缘导管敷设应符合下列规定： 1)管口平整光滑;管与管、管与盒（箱）等器件采用插入法连接时，连接处结合面涂专用胶合剂,接口牢固密封； 2）直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，采取保护措施； 3）当设计无要求时，埋设在墙内或混凝土内的绝缘导管，采用中型以上的导管； 4）沿建筑物、构筑物表面和在支架上敷设的刚性绝缘导管，按设计要求装设温度补偿装置。8、金属、非金属柔性导管敷设应符合下列规定: 1）刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于0.8m，在照明工程中不大于1。2m； 2）可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头；复合型可挠金属管或其他柔性导管的连接处密封良好,防液覆盖层完整无损； 3)可挠性金属导管和金属柔性导管不能做接地（PE）或接零（PEN）的接续导体.9、导管和线槽,在建筑物变形缝处，应设补偿装置。二、JDG配管要求：(CECS120：2007）1、管路敷设1）管材弯扁程度不应大于管外径的10。2）敷设在混凝土墙及楼板内的电线管路，紧贴钢筋并于钢筋绑扎固定.直线敷设时,固定点间距不大于1000mm。当电线管路有连接处时，连接处两端各100200mm处增设固定点.当电线管路进入盒体时，在盒体外侧150200mm处增设固定点.3）敷设在砖墙、砌体墙内的电线管路，垂直敷设剔槽时宽度不宜大于5mm，固定点间距不大于100mm，在连接点外侧200mm处增设固定点。2、管路连接1）连接用的紧定部件应配套。严禁熔焊连接。2）电管进入箱盒处应顺直，且采用专用接头固定。3）两侧连接的管口应平整、光滑，无毛刺、变形.当使用有螺钉紧定时,旋紧螺钉至螺帽脱落，且不应以其他方式折断螺帽。4)电管与箱（盒）连接时，管径应与箱(盒)敲落孔相吻合,连接处应采用爪型螺母，并与螺纹管接头锁紧.三、等电位连接1、建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网路,环形网路应就近与等电位联结干线或局部等电位箱连接。支线间不应串联连接.2、等电位联结的线路最小允许截面应符合规范要求。3、等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠，熔焊、钎焊或机械紧固应导通正常.4、需等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位联结支线连接，且有标识；连接处螺帽紧固、防松零件齐全。5、设洗浴设备的卫生间应作等电位联结；联结卫生间范围内的建筑物钢筋（结构施工时已连成一体用扁钢引出）和插座PE线；端子排铜质材料厚度应大于4mm。异种材料搭接面应有防止电化学腐蚀措施。（分户验收规程)6、设计要求：1）45m（17f）层以上金属窗与等电位相连2）电井每层伸出扁钢，水井隔层伸出扁钢3）避雷引下线（JGJ162008）17。7。7第2条“当钢筋直径大于或等于10mm且小于16mm时，应利用四根钢筋绑扎或焊接作为一组引下线。 二0一五年四月十三日4
