电梯多媒体系统管理软件使用手册.doc

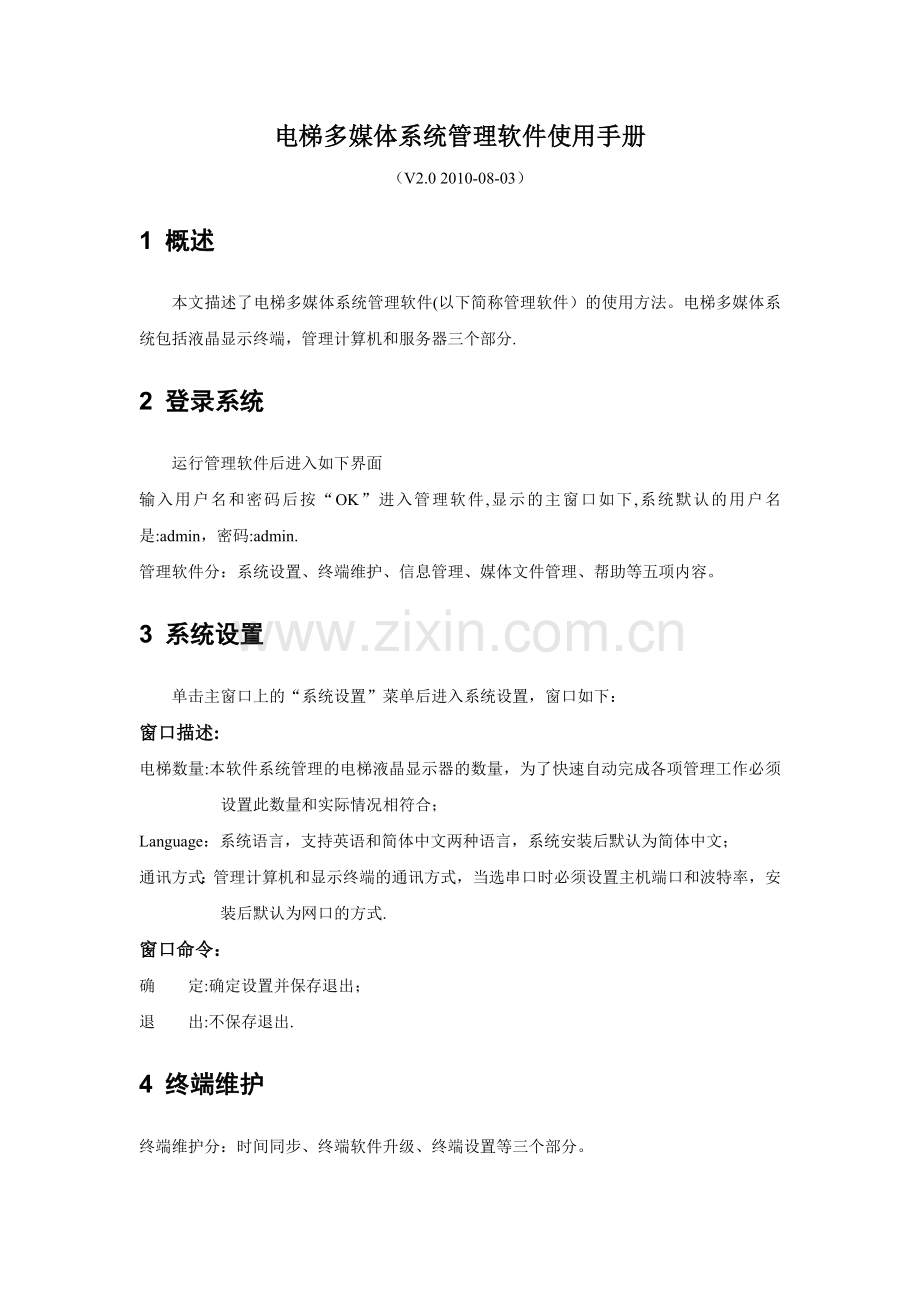

电梯多媒体系统管理软件使用手册（V2.0 2010-08-03）1 概述本文描述了电梯多媒体系统管理软件(以下简称管理软件）的使用方法。电梯多媒体系统包括液晶显示终端，管理计算机和服务器三个部分.2 登录系统运行管理软件后进入如下界面输入用户名和密码后按“OK”进入管理软件,显示的主窗口如下,系统默认的用户名是:admin，密码:admin.管理软件分：系统设置、终端维护、信息管理、媒体文件管理、帮助等五项内容。3 系统设置单击主窗口上的“系统设置”菜单后进入系统设置，窗口如下：窗口描述:电梯数量:本软件系统管理的电梯液晶显示器的数量，为了快速自动完成各项管理工作必须设置此数量和实际情况相符合；Language：系统语言，支持英语和简体中文两种语言，系统安装后默认为简体中文；通讯方式：管理计算机和显示终端的通讯方式，当选串口时必须设置主机端口和波特率，安装后默认为网口的方式.窗口命令：确 定:确定设置并保存退出；退 出:不保存退出.4 终端维护终端维护分：时间同步、终端软件升级、终端设置等三个部分。4.1 时间同步单击“终端维护”菜单中的“时间同步”子菜单，进入如下时间同步窗口：窗口说明：当前时间:管理计算机的系统时间，将用该时间来同步各终端，同步之前必须保证该时间是正确的。通讯结果：各终端的同步结果。窗口命令：确 定:管理软件自动同步各终端的时间,并将同步的结果显示在列表中;退 出:退出本项管理。4。2 终端软件升级单击“终端维护”菜单中的“终端软件升级子菜单，进入如下终端软件升级窗口：窗口说明：程序文件:升级的目的是升级主程序文件，文件必须由厂商提供；楼层编码：升级楼层输入信号和显示字符对应关系的设置文件，用户提要求后由厂商设置并提供该升级软件；文 件：浏览到厂商提供的升级文件；液晶编号：当前被升级的液晶显示器的编号。窗口命令：确 定：开始把选定的文件升级到指定的液晶显示器，升级完成后将显示升级结果；退 出:退出本项功能。4。3 终端设置单击“终端维护”菜单中的“终端设置”子菜单，进入如下终端设置窗口:窗口说明：RS485：RS485的地址，扫描后显示目前找到的终端的485地址,选择一个新地址后按确定将终端的485地址设置为新的地址；网 络：网络编号，扫描后显示目前找到的终端的网络编号，选择一个新网络后按确定将终端的网络设置为新的地址；网络编号为1 对应的IP地址为；192.168.0。101 依次类推.窗口命令：扫 描：扫描管理计算机连接的网络编号最小的终端，扫描的时候必须只连接一台终端，扫描到终端后把结果显示在RS485和网络标签后面;确 定:把终端的485编号和网络编号设置为新指定的编号。5 文本信息发布单击“信息管理”菜单中的“信息发布”子菜单，进入如下文本信息发布窗口：窗口说明:消息类型：只本次发布的信息的类型,电梯液晶显示器每种类型的消息最多可以保存一条，假如同种类型的信息发布多条，后面的信息将自动覆盖前面的信息;消息颜色：文本信息在电梯液晶显示器上显示的颜色,一般要避免文本显示的颜色和背景颜色太接近;开始时间：文本信息预约开始显示的时间；结束时间：文本信息预约结束显示的时间；内 容：本次发布的文本信息的内容,每条信息的最大长度不能超过244个字；接收电梯：可以接收到本条信息的电梯液晶显示器；窗口命令：停 止:停止指定电梯液晶显示器上的被选择类型的文本信息；确 定:向指定电梯液晶显示器发布被选择类型的文本信息；退 出：退出本文本信息发布。6媒体文件管理6.1多媒体文件更换多媒体文件更换，包括更换电梯液晶显示器中的视频、音乐、图片等文件单击“媒体文件管理”菜单中的“多媒体文件更换”子菜单，进入如下多媒体文件更换窗口:窗口说明：图 片:本次更换的多媒体文件是图片，图片分标志图片2个、大图16个、小图16个等三中类型,非标的时候数量有所改变；音乐视频：本次更换的是音乐或者视频文件，音乐视频分视频文件8个、音乐文件8个；文 件:指被选中的用来更换的文件；接收电梯：本次更换的电梯液晶显示器。命令说明：重 启:更换完所有的文件后，单机“重启”来重新启动机器让本次更换文件生效；删 除：用来删除指定电梯液晶显示器的指定音乐文件或视频文件，图片文件不能被删除；确 定:开始进行文件更换；退 出：退出本次操作。6.2 电梯液晶显示器播放列表的修改单击“媒体文件管理菜单中的“多媒体文件更换”子菜单，进入如下多媒体文件更换窗口：窗口说明:时段开始：一个时段的开始时间,上一时段的结束时间为下一时段的开始时间，最后一个时段的结束时间为：23:59：59；媒体类型：指该时间段播放的多媒体的类型，分流媒体、视频文件、音乐、图片等三种类型，当时间到达相应时间段后播放的媒体类型将自动切换；接收电梯：制本次播放列表发布的电梯；7 服务器管理单击主菜单上的“服务器管理进入流媒体服务器的管理窗口如下：窗口说明：时段开始：一个时段的开始时间,上一时段的结束时间为下一时段的开始时间,最后一个时段的结束时间为:23：59:59；视频文件：指存放到服务器中指定目录的文件对应的文件名为：00001。mp4到00008.mp4，同一时段内可以选择超过一个的文件,被选中的文件将轮流播放；窗口命令：播放列表：指按照指定的播放列表进行多媒体文件的编码，播放列表通过通过发送列表来发送到流媒体服务器;播放文件:开始播放流媒体中的一个文件:00003。mp4;播放 AV：播放视频采集卡上的AV信号；播放DVD:播放DVD ROM中的DVD碟片；播 放 流：转发指定的其他服务器发送过来的流媒体，其他服务器流媒体源流媒体服务器配置文件中配置；发送列表：指将上表设置的播放列表发送到流媒体服务器，播放列表只对“播放列表”一项起作用,其他播放指令都是全天的不受播放列表限制;播放状态：返回当前服务器的播放状态；
