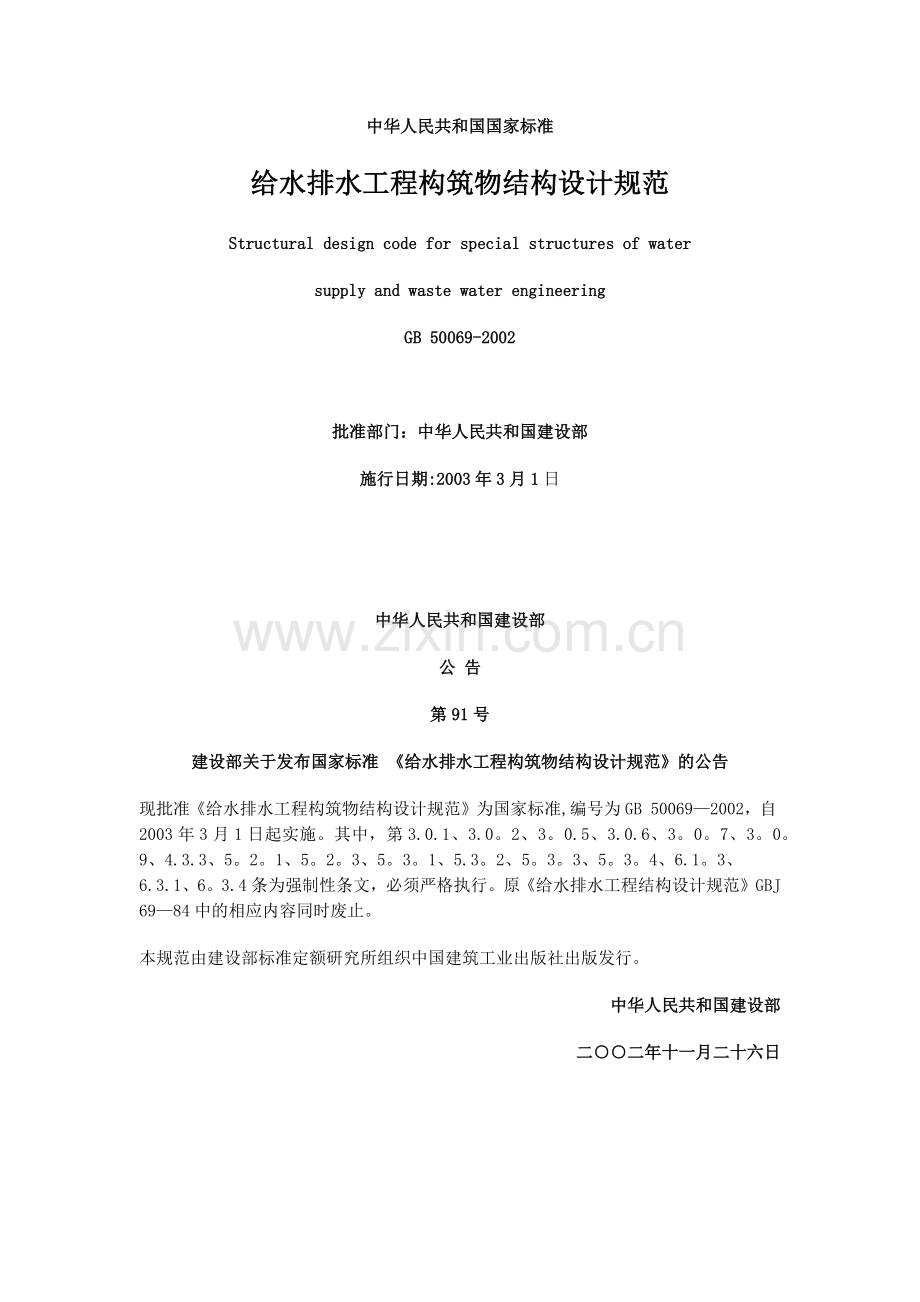

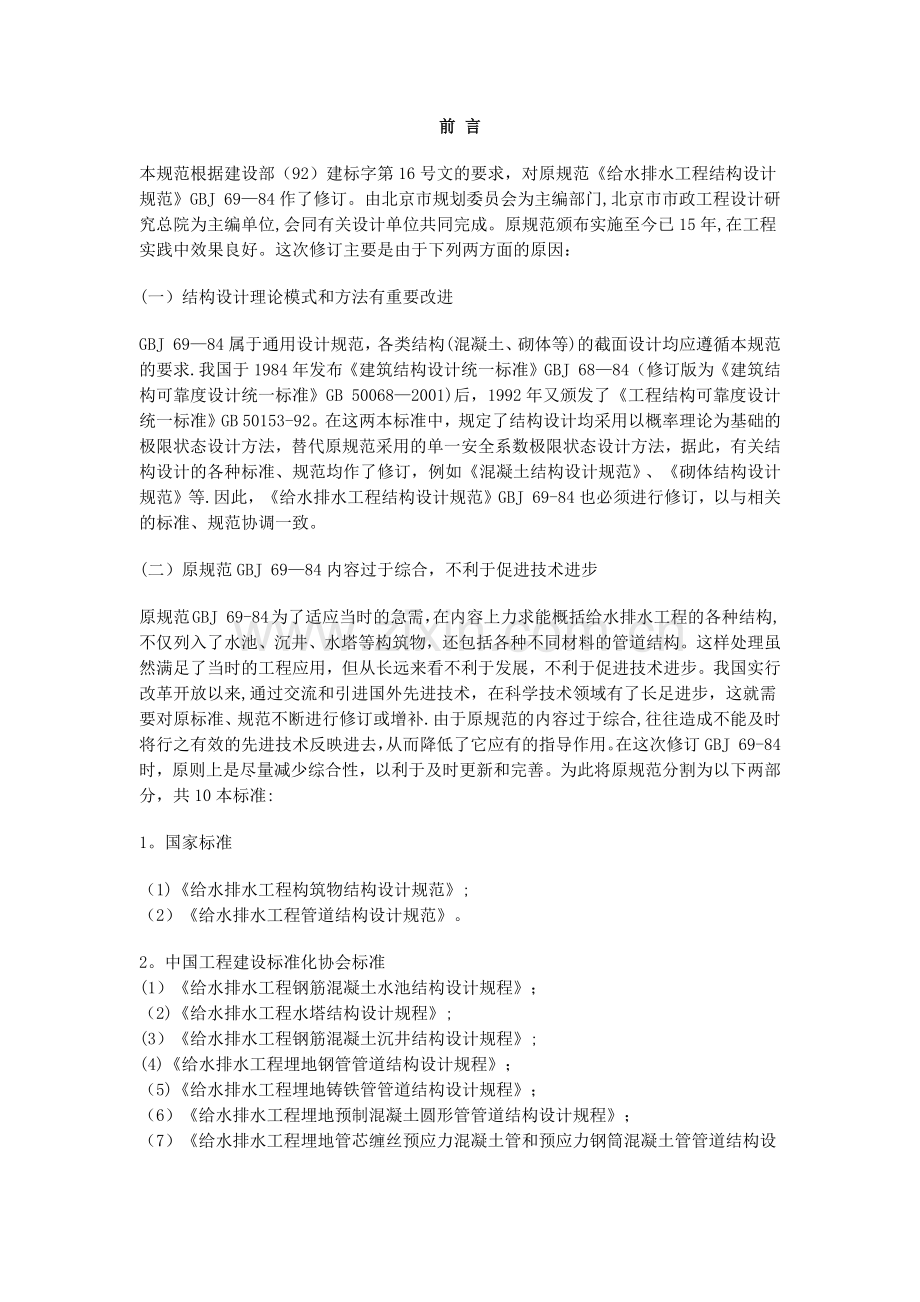

中华人民共和国国家标准给水排水工程构筑物结构设计规范Structural design code for special structures of watersupply and waste water engineeringGB 50069-2002批准部门：中华人民共和国建设部施行日期:2003年3月1日中华人民共和国建设部 公 告第91号建设部关于发布国家标准 给水排水工程构筑物结构设计规范的公告现批准给水排水工程构筑物结构设计规范为国家标准,编号为GB 500692002，自2003年3月1日起实施。其中，第3.0.1、3.0。2、3。0.5、3.0.6、3。0。7、3。0。9、4.3.3、5。2。1、5。2。3、5。3。1、5.3。2、5。3。3、5。3。4、6.1。3、6.3.1、6。3.4条为强制性条文，必须严格执行。原给水排水工程结构设计规范GBJ 6984中的相应内容同时废止。 本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。 中华人民共和国建设部二二年十一月二十六日前 言本规范根据建设部（92）建标字第16号文的要求，对原规范给水排水工程结构设计规范GBJ 6984作了修订。由北京市规划委员会为主编部门,北京市市政工程设计研究总院为主编单位,会同有关设计单位共同完成。原规范颁布实施至今已15年,在工程实践中效果良好。这次修订主要是由于下列两方面的原因： (一）结构设计理论模式和方法有重要改进GBJ 6984属于通用设计规范，各类结构(混凝土、砌体等)的截面设计均应遵循本规范的要求.我国于1984年发布建筑结构设计统一标准GBJ 6884（修订版为建筑结构可靠度设计统一标准GB 500682001)后，1992年又颁发了工程结构可靠度设计统一标准GB 50153-92。在这两本标准中，规定了结构设计均采用以概率理论为基础的极限状态设计方法，替代原规范采用的单一安全系数极限状态设计方法，据此，有关结构设计的各种标准、规范均作了修订，例如混凝土结构设计规范、砌体结构设计规范等.因此，给水排水工程结构设计规范GBJ 69-84也必须进行修订，以与相关的标准、规范协调一致。(二）原规范GBJ 6984内容过于综合，不利于促进技术进步原规范GBJ 69-84为了适应当时的急需，在内容上力求能概括给水排水工程的各种结构,不仅列入了水池、沉井、水塔等构筑物，还包括各种不同材料的管道结构。这样处理虽然满足了当时的工程应用，但从长远来看不利于发展，不利于促进技术进步。我国实行改革开放以来,通过交流和引进国外先进技术，在科学技术领域有了长足进步，这就需要对原标准、规范不断进行修订或增补.由于原规范的内容过于综合,往往造成不能及时将行之有效的先进技术反映进去，从而降低了它应有的指导作用。在这次修订GBJ 69-84时，原则上是尽量减少综合性，以利于及时更新和完善。为此将原规范分割为以下两部分，共10本标准:1。国家标准（1)给水排水工程构筑物结构设计规范;（2）给水排水工程管道结构设计规范。 2。中国工程建设标准化协会标准 (1）给水排水工程钢筋混凝土水池结构设计规程；（2)给水排水工程水塔结构设计规程;(3）给水排水工程钢筋混凝土沉井结构设计规程;(4)给水排水工程埋地钢管管道结构设计规程；（5)给水排水工程埋地铸铁管管道结构设计规程； （6）给水排水工程埋地预制混凝土圆形管管道结构设计规程；（7）给水排水工程埋地管芯缠丝预应力混凝土管和预应力钢筒混凝土管管道结构设计规程； （8）给水排水工程埋地矩形管管道结构设计规程。 本规范主要是针对给水排水工程构筑物结构设计中的一些共性要求作出规定，包括适用范围、主要符号、材料性能要求、各种作用的标准值、作用的分项系数和组合系数、承载能力和正常使用极限状态,以及构造要求等。这些共性规定将在协会标准中得到遵循，贯彻实施。 本规范由建设部负责管理和对强制性条文的解释，由北京市市政工程设计研究总院负责对具体技术内容的解释。请各单位在执行本规范过程中，注意总结经验和积累资料,随时将发现的问题和意见寄交北京市市政工程设计研究总院(100045），以供今后修订时参考。本规范编制单位和主要起草人名单 主编单位： 北京市市政工程设计研究总院 参编单位： 中国市政工程中南设计研究院、中国市政工程西北设计研究院、中国市政工程西南设计研究院、中国市政工程东北设计研究院、上海市政工程设计研究院、天津市市政工程设计研究院、湖南大学、铁道部专业设计院.主要起草人:沈世杰、刘雨生 (以下按姓氏笔画排列） 王文贤、王憬山、冯龙度、刘健行、苏发怀 陈世江、沈宜强、宋绍先、钟启承、郭天木、 葛春辉、翟荣申、潘家多1 总则1。0。1 为了在给水排水工程构筑物结构设计中贯彻执行国家的技术经济政策，达到技术先进、经济合理、安全适用、确保质量，制定本规范。1.0。2 本规范适用于城镇公用设施和工业企业中一般给水排水工程构筑物的结构设计；不适用于工业企业中具有特殊要求的给水排水工程构筑物的结构设计。1。0。3 贮水或水处理构筑物、地下构筑物，一般宜采用钢筋混凝土结构；当容量较小且安全等级低于二级时，可采用砖石结构。 在最冷月平均气温低于-3的地区,外露的贮水或水处理构筑物不得采用砖砌结构。1。0。4 本规范系根据国家标准建筑结构可靠度设计统一标准GB 500682001和工程结构可靠度设计统一标准GB 5015392规定的原则制定。1。0。5 按本规范设计时，对于一般荷载的确定、构件截面计算和地基基础设计等，应按现行有关标准的规定执行。对于建造在地震区、湿陷性黄土或膨胀土等地区的给水排水工程构筑物的结构设计，尚应符合现行有关标准的规定。2 主要符号 2.0.1 作用和作用效应2。0。2 材料性能2。0.3 几何参数2。0。4 计算系数及其他 Ka-主动土压力系数；众智软件 http：/www.gisroad。com3 材料3.0。1 贮水或水处理构筑物、地下构筑物的混凝土强度等级不应低于C25。 3。0。2 混凝土、钢筋的设计指标应按混凝土结构设计规范GB 50010的规定采用；砖石砌体的设计指标应按砌体结构设计规范GB 50003的规定采用；钢材、钢铸件的设计指标应按钢结构设计规范GB 50017的规定采用。3.0.3 钢筋混凝土构筑物的抗渗，宜以混凝土本身的密实性满足抗渗要求。构筑物混凝土的抗渗等级要求应按表3。0.3采用。 混凝土的抗渗等级，应根据试验确定.相应混凝土的骨料应选择良好级配；水灰比不应大于0。50。表3。0.3 混凝土抗渗等级Si的规定最大作用水头与混凝土壁、板厚度之比值iw抗渗等级Si10S41030S630S8注：抗渗等级Si的定义系指龄期为28d的混凝土试件，施加i0。1MPa水压后满足不渗水指标。3。0.4 贮水或水处理构筑物、地下构筑物的混凝土,当满足抗渗要求时,一般可不作其他抗渗、防腐处理；对接触侵蚀性介质的混凝土，应按现行的有关规范或进行专门试验确定防腐措施。3.0。5 贮水或水处理构筑物、地下构筑物的混凝土，其含碱量最大限值应符合混凝土碱含量限值标准CECS 53的规定。3。0.6 最冷月平均气温低于3的地区，外露的钢筋混凝土构筑物的混凝土应具有良好的抗冻性能，并应按表3.0。6的要求采用.混凝土的抗冻等级应进行试验确定。3。0。7 贮水或水处理构筑物、地下构筑物的混凝土,不得采用氯盐作为防冻、早强的掺合料。 3.0。8 在混凝土配制中采用外加剂时，应符合混凝土外加剂应用技术规范GBJ 119的规定。并应根据试验鉴定,确定其适用性及相应的掺合量。3。0.9 混凝土用水泥宜采用普通硅酸盐水泥；当考虑冻融作用时,不得采用火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥；受侵蚀介质影响的混凝土,应根据侵蚀性质选用.3.0.10 混凝土热工系数，可按表3。0。10采用.3。0。11 贮水或水处理构筑物、地下构筑物的砖石砌体材料，应符合下列要求:1 砖应采用普通粘土机制砖,其强度等级不应低于MU10； 2 石材强度等级不应低于MU30;3 砌筑砂浆应采用水泥砂浆,并不应低于M10.众智软件 http:/www.gisroad。com4 结构上的作用 4。1 作用分类和作用代表值4.1。1 结构上的作用可分为三类:永久作用、可变作用和偶然作用. 4.1.2 永久作用应包括:结构和永久设备的自重、土的竖向压力和侧向压力、构筑物内部的盛水压力、结构的预加应力、地基的不均匀沉降。4。1。3 可变作用应包括:楼面和屋面上的活荷载、吊车荷载、雪荷载、风荷载、地表或地下水的压力(侧压力、浮托力)、流水压力、融冰压力、结构构件的温、湿度变化作用。4。1。4 偶然作用，系指在使用期间不一定出现，但发生时其值很大且持续时间较短,例如高压容器的爆炸力等，应根据工程实际情况确定需要计入的偶然发生的作用.4。1。5 结构设计时，对不同的作用应采用不同的代表值:对永久作用，应采用标准值作为代表值；对可变作用，应根据设计要求采用标准值、组合值或准永久值作为代表值。 作用的标准值，应为设计采用的基本代表值。 4。1.6 当结构承受两种或两种以上可变作用时,在承载能力极限状态设计或正常使用极限状态按短期效应标准组合设计中，对可变作用应取其标准值和组合值作为代表值。可变作用组合值,应为可变作用标准值乘以作用组合系数. 4.1.7 当正常使用极限状态按长期效应准永久组合设计时，对可变作用应采用准永久值作为代表值. 可变作用准永久值，应为可变作用的标准值乘以作用的准永久值系数.4。1。8 使结构或构件产生不可忽略的加速度的作用，应按动态 作用考虑，一般可将动态作用简化为静态作用乘以动力系数后按静态作用计算.众智软件 http：/4.2 永久作用标准值 4。2。1 结构自重的标准值,可按结构构件的设计尺寸与相应材料单位体积的自重计算确定。对常用材料和构件，其自重可按现行建筑结构荷载规范GB 50009 的规定采用。永久性设备的自重标准值、可按该设备的样本提供的数据采用。4.2.2 直接支承轴流泵电动机、机械表面曝气设备的梁系，设备转动部分的自重及由其传递的轴向力应乘以动力系数后作为标准值。动力系数可取2.0。4。2。3 作用在地下构筑物上竖向土压力标准值，应按下式计算:4.2。4 作用在开槽施工地下构筑物上的侧向土压力标准值，应按下列规定确定（图4。2。4):1 应按主动土压力计算； 2 当地面平整、构筑物位于地下水位以上部分的主动土压力标准值可按下式计算（图4。2。4)：构筑物位于地下水位以下部分的侧壁上的压力应为主动土压力与地下水静水压力之和,此时主动土压力标准值可按下式计算(图4。2。4）:4.2。6 构筑物内的水压力应按设计水位的静水压力计算，对给水处理构筑物,水的重度标准值，可取10kN/m3采用；对污水处理构筑物，水的重度标准值，可取1010。8kN/m3采用。注：机械表面曝气池内的设计水位，应计入水面波动的影响。4。2.7 施加在结构构件上的预加应力标准值，应按预应力钢筋的张拉控制应力值扣除相应张拉工艺的各项应力损失采用。张拉控制应力值应按现行混凝土结构设计规范GB 50010的有关规定确定。注:当对构件作承载能力极限状态计算,预加应力为不利作用时,由钢筋松弛和混凝土收缩、徐变引起的应力损失不应扣除。4.2.8 地基不均匀沉降引起的永久作用标准值,其沉降量及沉降差应按现行建筑地基基础设计规范GB 50007的有关规定计算确定。众智软件 4。3 可变作用标准值、准永久值系数4.3。1 构筑物楼面和屋面的活荷载及其准永久值系数，应按表4。3。1采用.4.3。2 吊车荷载、雪荷载、风荷载的标准值及其准永久值系数,应按建筑结构荷载规范GB 50009的规定采用。确定水塔风荷载标准值时，整体计算的风载体型系数s应按下列规定采用： 1 倒锥形水箱的风载体型系数应为+0。7；2 圆柱形水箱或支筒的风载体型系数应为+0。7； 3 钢筋混凝土构架式支承结构的梁、柱的风载体型系数应为+1。3。4.3。3 地表水或地下水对构筑物的作用标准值应按下列规定采用： 1 构筑物侧壁上的水压力,应按静水压力计算；2 水压力标准值的相应设计水位，应根据勘察部门和水文部门提供的数据采用:可能出现的最高和最低水位，对地表水位宜按1频率统计分析确定；对地下水位应综合考虑近期内变化及构筑物设计基准期内可能的发展趋势确定。 3 水压力标准值的相应设计水位，应根据对结构的作用效应确定取最低水位或最高水位。当取最低水位时，相应的准永久值系数对地表水可取常年洪水位与最高水位的比值，对地下水可取平均水位与最高水位的比值。4 地表水或地下水对结构作用的浮托力，其标准值应按最高水位确定，并应按下式计算:注：1 当构筑物基底位于地表滞水层内,又无排除上层滞水措施时,基础底面上的浮托力仍应按式4。3。3计算确定. 2 当构筑物两侧水位不等时，基础底面上的浮托力可按沿基底直线变化计算。 4。3。4 作用在取水构筑物头部上的流水压力标准值,应根据设计水位按下式计算确定（图4。3.4):流水压力的准永久值系数，应按4.3。3中3的规定确定.4.3.5 河道内融流冰块作用在取水头部上的压力,其标准值可按下列规定确定: 1 作用在具有竖直边缘头部上的融冰压力，可按下式计算：表4.3.5 尖端形取水头部体形系数mh尖端形取水头部迎水流向角度45607590120mh0.600。650.690。730。813 融冰压力的准永久值系数q，对东北地区和新疆北部地区可取q=0。5；对其他地区可取q=0.4.3。6 贮水或水处理构筑物的温度变化作用(包括湿度变化的当量温差)标准值，可按下列规定确定：1 暴露在大气中的构筑物壁板的壁面温差,应按下式计算:2 暴露在大气中的构筑物壁板的壁面湿度当量温差t，应按10采用。3 温度、湿度变化作用的准永久值系数q宜取1。0计算。注:1 对地下构筑物或设有保温措施的构筑物，一般可不计算温度、湿度变化作用；2 暴露在大气中有圆形构筑物和符合本规范有关伸缩变形缝构造要求的矩形构筑物壁板，一般可不计算温、湿度变化对壁板中面的作用。众智软件 5 基本设计规定5.1 一般规定5.1.1 本规范采用以概率理论为基础的极限状态设计方法,以可靠指标度量结构构件的可靠度；按承载能力极限状态计算时,除对结构整体稳定验算外均采用以分项系数的设计表达式进行设计。5.1。2 本规范采用的极限状态设计方法,对结构设计应计算下列两类极限状态： 1 承载能力极限状态：应包括对结构构件的承载力(包括压曲失稳)计算、结构整体失稳(滑移及倾覆、上浮）验算。2 正常使用极限状态：应包括对需要控制变形的结构构件的变形验算，使用上要求不出现裂缝的抗裂度验算，使用上需要限制裂缝宽度的验算等。5.1。3 结构内力分析，均应按弹性体系计算,不考虑由非弹性变形所产生的塑性内力重分布。5.1.4 结构构件的截面承载力计算，应按我国现行设计规范混凝土结构设计规范GB 50010或砌体结构设计规范GB 50003、钢结构设计规范GB 50017的规定执行。5.1。5 构筑物的地基计算(承载力、变形、稳定)，应按我国现行设计规范建筑地基基础设计规范GB 50007的规定执行。 5.1。6 结构构件按承载能力极限状态进行强度计算时，结构上的各项作用均应采用作用设计值。作用设计值，应为作用分项系数与作用代表值的乘积。5。1.7 结构构件按正常使用极限状态验算时，结构上的各项作用均应采用作用代表值. 5。1.8 对构筑物进行结构设计时,根据工程结构可靠度设计 统一标准GB 50153的规定，应按结构破坏可能产生的后果的严重性确定安全等级，按二级执行。对重要工程的关键构筑物，其安全等级可提高一级执行,但应报有关主管部门批准或业主认可。众智软件 http：/www。gisroad。com5。2 承载能力极限状态计算规定5。2。1 对结构构件作强度计算时，应采用下列极限状态计算表达式: 0SR (5.2。1） 式中 0结构重要性系数，对安全等级为一、二、三级的结构构件，应分别取1。1、1.0、0.9；S作用效应的基本组合设计值； R结构构件抗力的设计值,应按混凝土结构设计规范GB 50010、砌体结构设计规范GB 50003、钢结构设计规范GB 50017的规定确定。 5.2.2 作用效应的基本组合设计值,应按下列规定确定：1 对于贮水池、水处理构筑物、地下构筑物等可不计算风荷载效应，其作用效应的基本组合设计值，应按下式计算:2 对水塔等构筑物，应计入风荷载效应,当进行整体分析时，其作用效应的基本组合设计值，应按下列计算：5。2。3 构筑物在基本组合作用下的设计稳定性抗力系数Ks不应小于表5.2.3的规定。验算时，抵抗力应只计入永久作用，可变作用和侧壁上的摩擦力不应计入;抵抗力和滑动、倾覆力应均采用标准值。表5.2。3 构筑物的设计稳定性抗力系数Ks失稳特征设计稳定性抗力系数Ks沿基底或沿齿墙底面连同齿墙间土体滑动1。30沿地基内深层滑动(圆弧面滑动)1。20倾覆1。50上浮1.055.2.4 对挡土（水)墙、水塔等构筑物基底的地基反力，可按直线分布计算。基底边缘的最小压力,不宜出现负值(拉力）。众智软件 http：/www.gisroad。com5。3 正常使用极限状态验算规定5.3.1 对正常使用极限状态，结构构件应分别按作用短期效应的标准组合或长期效应的准永久组合进行验算，并应保证满足变形、抗裂度、裂缝开展宽度、应力等计算值不超过相应的规定限值.5.3。2 对混凝土贮水或水质净化处理等构筑物，当在组合作用下，构件截面处于轴心受拉或小偏心受拉(全面处于受拉）状态时，应按不出现裂缝控制；并应取作用短期效应的标准组合进行验算.5.3。3 对钢筋混凝土贮水或水质净化处理等构筑物，当在组合作用下，构件截面处于受弯或大偏心受压、受拉状态时,应按限制裂缝宽度控制;并应取作用长期效应的准永久组合进行验算。5.3。4 钢筋混凝土构筑物构件的最大裂缝宽度限值,应符合表5。3.4的规定。5.3.5 电机层楼面的支承梁应按作用的长期效应的准永久组合进行变形计算,其允许挠度应符合下式要求:5.3。6 对于正常使用极限状态，作用效应的标准组合设计值Ss和作用效应的准永久组合设计值Sd，应分别按下列公式确定:5。3.7 对钢筋混凝土构筑物，当其构件在标准组合作用下处于轴心受拉或小偏心受拉的受力状态时，应按下列公式进行抗裂度验算:1 对轴心受拉构件应满足：2 对偏心受拉构件应满足:5。3。9 钢筋混凝土构筑物的各部位构件，在准永久组合作用下处于受弯、大偏心受压或大偏心受拉状态时，其可能出现的最大裂缝宽度可按附录A计算确定，并应符合5.3。4的要求.众智软件 http：/www。gisroad。com6 基本构造要求6。1 一般规定6。1.1 贮水或水处理构筑物一般宜按地下式建造；当按地面式建造时，严寒地区宜设置保温设施。6。1。2 钢筋混凝土贮水或水处理构筑物，除水槽和水塔等高架贮水池外，其壁、底板厚度均不宜小于20cm。6.1。3 构筑物各部位构件内，受力钢筋的混凝土保护层最小厚度(从钢筋的外缘处起），应符合表6。1.3的规定。6.1.4 钢筋混凝土墙（壁）的拐角及与顶、底板的交接处，宜设置腋角.腋角的边宽不应小于150mm，并应配置构造钢筋，一般可按墙或顶、底板截面内受力钢筋的50采用。众智软件 http：/www.gisroad。com6.2 变形缝和施工缝 6.2.1 大型矩形构筑物的长度、宽度较大时，应设置适应温度变化作用的伸缩缝。伸缩缝的间距可按表6。2。1的规定采用。6。2。2 当构筑物的地基土有显著变化或承受的荷载差别较大时,应设置沉降缝加以分割。6。2.3 构筑物的伸缩缝或沉降缝应做成贯通式，在同一剖面上连同基础或底板断开.伸缩缝的缝宽不宜小于20mm；沉降缝的缝宽不应小于30mm。6。2。4 钢筋混凝土构筑物的伸缩缝和沉降缝的构造，应符合下列要求:1 缝处的防水构造应由止水板材、填缝材料和嵌缝材料组成; 2 止水板材宜采用橡胶或塑料止水带，止水带与构件混凝土表面的距离不宜小于止水带埋入混凝土内的长度，当构件的厚度较小时,宜在缝的端部局部加厚，并宜在加厚截面的突缘外侧设置可压缩性板材; 3 填缝材料应采用具有适应变形功能的板材；4 嵌缝材料应采用具有适应变形功能、与混凝土表面粘结牢固的柔性材料，并具有在环境介质中不老化、不变质的性能。6.2。5 位于岩石地基上的构筑物，其底板与地基间应设置可滑动层构造。 6.2.6 混凝土或钢筋混凝土构筑物的施工缝设置，应符合下列要求： 1 施工缝宜设置在构件受力较小的截面处； 2 施工缝处应有可靠的措施保证先后浇筑的混凝土间良好固结，必要时宜加设止水构造。众智软件 http：/www.gisroad。com6。3 钢筋和埋件 6。3.1 钢筋混凝土构筑物的各部位构件的受力钢筋,应符合下列规定：1 受力钢筋的最小配筋百分率，应符合现行混凝土结构设计规范GB 50010的有关规定； 2 受力钢筋宜采用直径较小的钢筋配置；每米宽度的墙、板内，受力钢筋不宜少于4根，且不超过10根。 6。3.2 现浇钢筋混凝土矩形构筑物的各构件的水平向构造钢筋，应符合下列规定: 1 当构件的截面厚度小于、等于50cm时，其里、外侧构造钢筋的配筋百分率均不应小于0.15%。2 当构件的截面厚度大于50cm时,其里、外侧均可按截面厚度50cm配置0。15%构造钢筋. 6。3.3 钢筋混凝土墙（壁）的拐角处的钢筋，应有足够的长度锚入相邻的墙(壁）内；锚固长度应自墙(壁）的内侧表面起算.6。3。4 钢筋的接头应符合下列要求： 1 对具有抗裂性要求的构件(处于轴心受拉或小偏心受拉状态），其受力钢筋不应采用非焊接的搭接接头；2 受力钢筋的接头应优先采用焊接接头，非焊接的塔接接头应设置在构件受力较小处； 3 受力钢筋的接头位置，应按现行混凝土结构设计规范GB 50010的规定相互错开；如必要时，同一截面处的绑扎钢筋的搭接接头面积百分率可加大到50%，相应的搭接长度应增加30%。 6。3。5 钢筋混凝土构筑物各部位构件上的预埋件，其锚筋面积及构造要求，除应按现行混凝土结构设计规范GB 50010的有关规定确定外，尚应符合下列要求：1 预埋件的锚板厚度应附加腐蚀裕度；2 预埋件的外露部分，必须作可靠的防腐保护。众智软件 http：/www.gisroad。com6。3 钢筋和埋件 6。3.1 钢筋混凝土构筑物的各部位构件的受力钢筋，应符合下列规定:1 受力钢筋的最小配筋百分率，应符合现行混凝土结构设计规范GB 50010的有关规定； 2 受力钢筋宜采用直径较小的钢筋配置；每米宽度的墙、板内，受力钢筋不宜少于4根，且不超过10根. 6。3.2 现浇钢筋混凝土矩形构筑物的各构件的水平向构造钢筋，应符合下列规定： 1 当构件的截面厚度小于、等于50cm时，其里、外侧构造钢筋的配筋百分率均不应小于0.15。2 当构件的截面厚度大于50cm时，其里、外侧均可按截面厚度50cm配置0。15%构造钢筋。 6。3。3 钢筋混凝土墙（壁)的拐角处的钢筋,应有足够的长度锚入相邻的墙(壁)内；锚固长度应自墙（壁）的内侧表面起算.6.3。4 钢筋的接头应符合下列要求: 1 对具有抗裂性要求的构件(处于轴心受拉或小偏心受拉状态),其受力钢筋不应采用非焊接的搭接接头；2 受力钢筋的接头应优先采用焊接接头，非焊接的塔接接头应设置在构件受力较小处； 3 受力钢筋的接头位置,应按现行混凝土结构设计规范GB 50010的规定相互错开；如必要时，同一截面处的绑扎钢筋的搭接接头面积百分率可加大到50%，相应的搭接长度应增加30%。 6.3.5 钢筋混凝土构筑物各部位构件上的预埋件，其锚筋面积及构造要求，除应按现行混凝土结构设计规范GB 50010的有关规定确定外，尚应符合下列要求:1 预埋件的锚板厚度应附加腐蚀裕度;2 预埋件的外露部分，必须作可靠的防腐保护.众智软件 http:/www。gisroad。com6。4 开孔处加固6.4。1 钢筋混凝土构筑物的开孔处,应按下列规定采取加强措施:1 当开孔的直径或宽度大于300mm但不超过1000mm时，孔口的每侧沿受力钢筋方向应配置加强钢筋，其钢筋截面积不应小于开孔切断的受力钢筋截面积的75;对矩形孔口的四周尚应加设斜筋；对圆形孔口尚应加设环筋。 2 当开孔的直径或宽度大于1000mm时，宜对孔口四周加设肋梁；当开孔的直径或宽度大于构筑物壁、板计算跨度的1/4时，宜对孔口设置边梁,梁内配筋应按计算确定.6。4。2 砖砌体的开孔处，应按下列规定采取加强措施：1 砖砌体的开孔处宜采用砌筑砖券加强。砖券厚度，对直径小于1000mm的孔口，不应小于120mm；对直径大于1000mm 的孔口,不应小于240mm。 2 石砌体的开孔处，宜采用局部浇筑混凝土加强。
