室内PVC塑料排水管道安装.doc

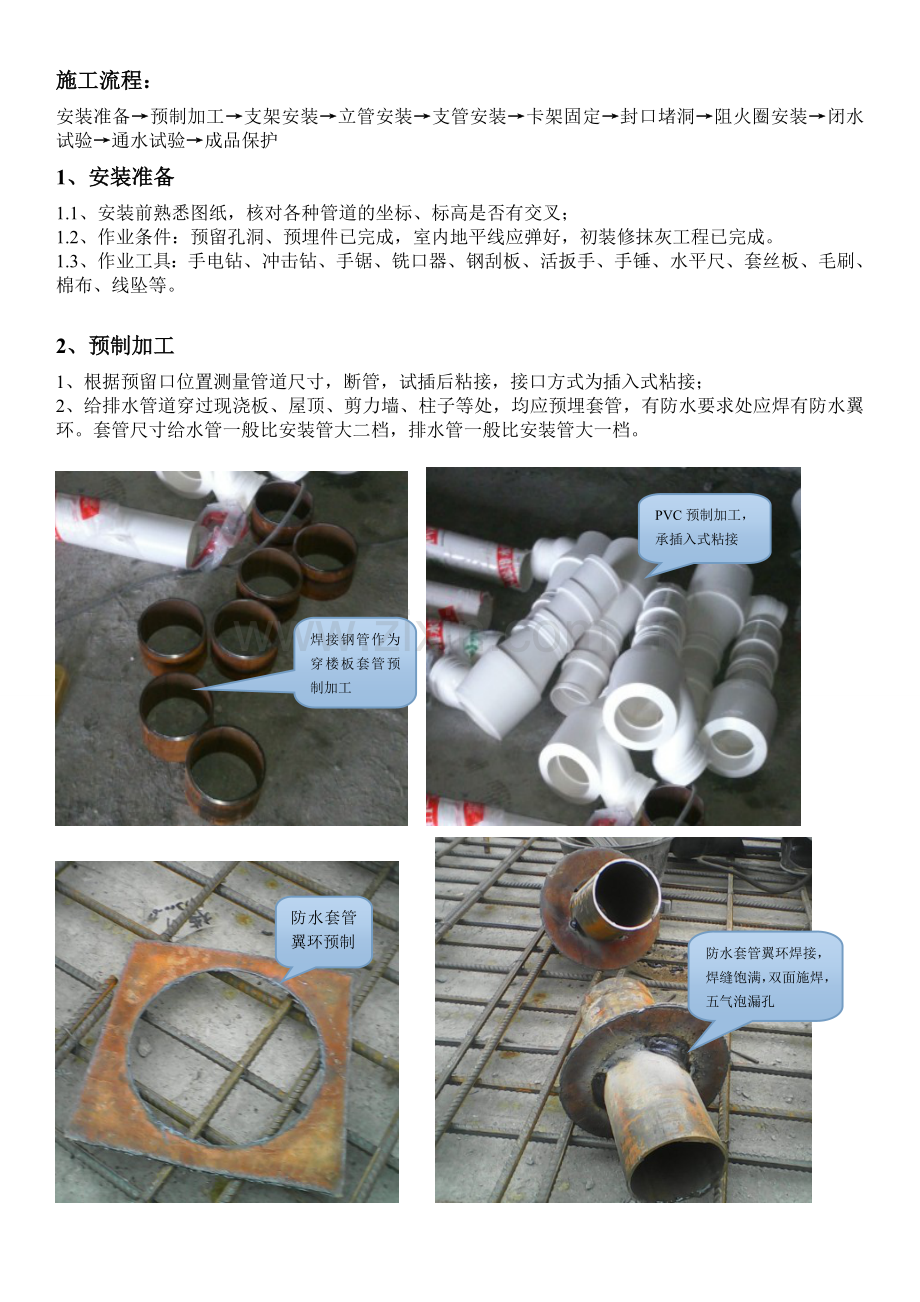

施工流程：
安装准备→预制加工→支架安装→立管安装→支管安装→卡架固定→封口堵洞→阻火圈安装→闭水试验→通水试验→成品保护
1、 安装准备
1.1、安装前熟悉图纸，核对各种管道的坐标、标高是否有交叉；
1.2、作业条件：预留孔洞、预埋件已完成，室内地平线应弹好，初装修抹灰工程已完成。
1.3、作业工具：手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、水平尺、套丝板、毛刷、棉布、线坠等。

2、 预制加工
1、 根据预留口位置测量管道尺寸，断管，试插后粘接，接口方式为插入式粘接；
2、 给排水管道穿过现浇板、屋顶、剪力墙、柱子等处，均应预埋套管，有防水要求处应焊有防水翼环。套管尺寸给水管一般比安装管大二档，排水管一般比安装管大一档。

焊接钢管作为穿楼板套管预制加工
PVC预制加工，承插入式粘接

防水套管翼环焊接，焊缝饱满，双面施焊，五气泡漏孔
防水套管翼环预制

PVC接着剂，有腐蚀性

3、 支、吊架安装
3.1、支、吊架先行，管道随后，重力吊线保证支架在同一水平距离，即重力线必须在预留洞口圆中心，确保立管安装后垂直；
打支架，重力线必须在预留洞口圆中心，确保立管安装后垂直

4、 立管安装
4.1、立管要正、直，安装完后要装阻火圈和防水套管，顶板到三通口中心距离不超过35cm；
4.2、PVC管垂直穿墙、板、梁、柱时应加套管；穿越地下室外墙时应加防水套管；穿越楼板和屋面时应做好防水措施；管道穿楼板应采用不燃烧材料将其周围的缝隙填塞密实；
4.3、与大气相连的生活排水立管及通气立管的顶端应设通气帽。
4.4、塑料排水管立管每隔6层设置一个检查口，最低层和设有卫生器具的二层以上建筑物的最高层应设置检查口，立管拐弯处和乙字管上部应设置检查口。
套管与排水管缝隙封堵
通气管伸出屋顶应加通气帽

首层设置检查口，检查口中心距地1m
立管安装不正、不直
错误！！！

5、 支管安装
5.1、排水管和出户管连接应用两只４５°弯头，９０°弯须采用带检查口弯头
5.2、根据管段长度调整好坡度，塑料排水横支管坡度0.026，塑料排水横干管坡度按以下坡度安装：DN160 i＝0.008；DN110 i＝0.01；DN75 i＝0.015.；
5.3、户内支管穿墙加套管，穿墙套管长度≦墙体厚度，套管内径宜≥管道外径40mm，管道穿楼板、隔墙和防火墙处应采用不燃烧材料将其周围的缝隙填塞密实；
5.4、所有存水弯水封深度≥50mm，S弯存水弯由一个p弯加90°弯头陈承插粘接而成。
5.5、PVC排水立管每层均设伸缩节一个，间距不超过4m，伸缩节的作用是消除热胀冷缩产生的应力；
5.6、支管与主管连接采用顺水三通或斜三通。
5.7、预埋件不宜要靠近墙体，距离墙体保持2cm左右。
排水横支管坡度0.026
应采用两个45°弯头或者带检查口的90°弯头连接
错误！！

套管内径宜≥管道外径40mmm
穿墙套管长度≦墙体厚度
应采用不燃烧材料将其周围的缝隙填塞密实；

两个45°弯头

支管与主管连接采用顺水三通

GD：固定支承
ZHQ阻火圈
存水弯水封深度≥50mm。
吊洞堵模及时拆除循环利用，便于土建刮白
PVC排水立管每层均设伸缩节一个，且间距不超过4m，可消除热胀冷缩产生的应力；

上侧采用橡胶密封圈连接、下侧采用粘接

立管伸缩节上侧采用橡胶密封圈连接、下侧采用粘接；
横管伸缩节采用橡胶圈密封连接。
6、 封口堵洞
采用预留吊洞堵模封堵楼板与管道间的缝隙，取代传统工序：用铁丝吊胶合板工序；
吊洞堵模

7、 阻火圈安装
原理：遇火膨胀能封堵管道的其他阻火密封件。 阻火圈 fire stopping collar
由金属等材料制作的壳体和阻燃膨胀芯材组成的套圈，套在硬聚氯乙烯等塑料管道外壁，火灾时，阻燃膨胀芯材受热迅速膨胀，挤压管道，使之封堵，阻止火势沿管道蔓延。实际上仅在封闭空间中穿楼板的排水管安装阻火圈。安装时应紧贴楼板底面或墙体，并应采用膨胀螺栓固定。
当管径大于或等于110mm时，在下列部位应设阻火圈：
1） 、明敷立管穿越楼层的贯穿部位；
2） 、横管穿越防火分区隔墙和防火墙的两侧；
3） 、横管穿越管道井井壁或管窟窿护墙体的贯穿部位外侧；
管道阻火圈的耐火极限不应小于贯穿部位建筑构件的耐火极限。
阻火圈外壳、底板、锁紧件等都为镀锌碳钢或不锈钢；
芯板为膨胀材料
阻火圈的耐火极限不应小于安装部位建筑构件的耐火极限；
底板
锁紧件
芯板
外壳

8、 闭水试验
不渗不漏，水位不下降为合格；
9、 通球试验
排水立管和水平干管必须进行通球试验，通球率100%；
10、 成品保护
1、油漆粉刷前应将管道用膜包裹，以免污染管道；
2、管道安装完成后，应将所有管口封闭严密，防止杂物进入，造成管道堵塞；
薄膜包裹，防止室内刷防水污染管道
盖子盖住管口防止垃圾堵塞

立管未采取成品保护，造成日后清洗困难，增加工作量。

11、 成品

施工工艺：
1、 地漏水封高度不得小于50mm
2、S弯存水深度水封深度≥50mm，S弯存水弯由一个p弯加90°弯头陈承插粘接而成。
