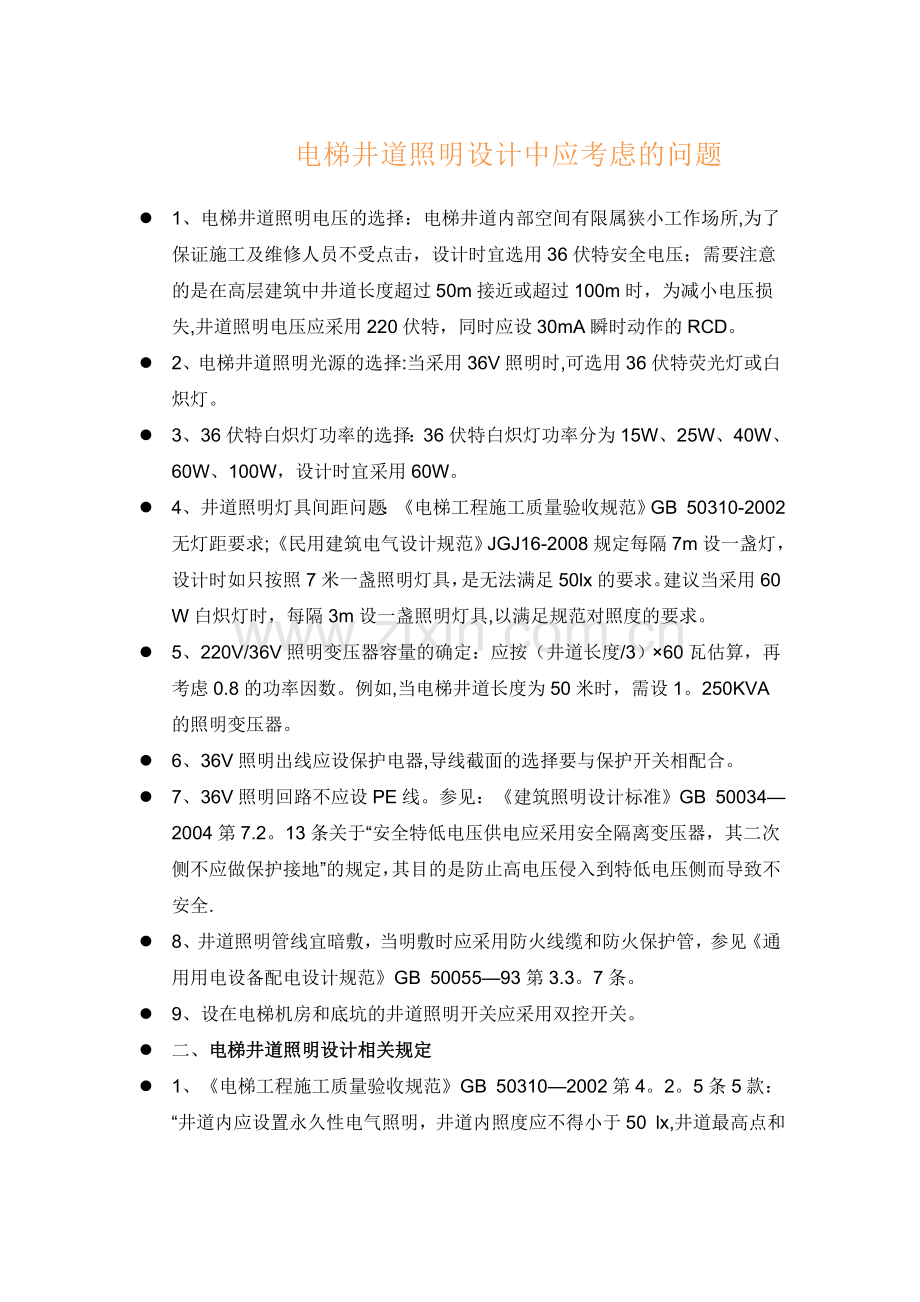

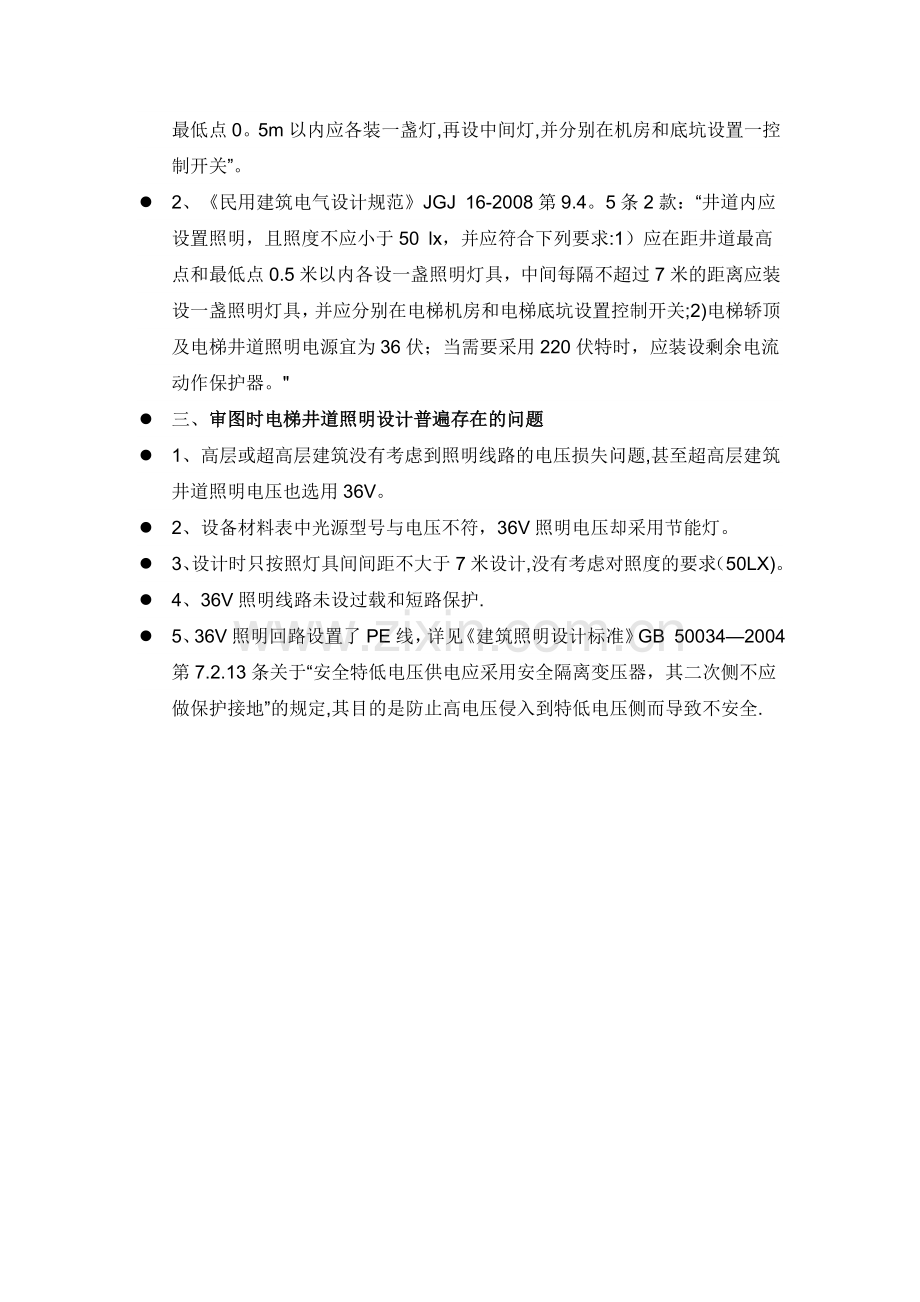

电梯井道照明设计要点.doc

电梯井道照明设计中应考虑的问题l 1、电梯井道照明电压的选择：电梯井道内部空间有限属狭小工作场所,为了保证施工及维修人员不受点击，设计时宜选用36伏特安全电压；需要注意的是在高层建筑中井道长度超过50m接近或超过100m时，为减小电压损失,井道照明电压应采用220伏特，同时应设30mA瞬时动作的RCD。l 2、电梯井道照明光源的选择:当采用36V照明时,可选用36伏特荧光灯或白炽灯。l 3、36伏特白炽灯功率的选择：36伏特白炽灯功率分为15W、25W、40W、60W、100W，设计时宜采用60W。l 4、井道照明灯具间距问题：电梯工程施工质量验收规范GB 50310-2002 无灯距要求;民用建筑电气设计规范JGJ 16-2008规定每隔7m设一盏灯，设计时如只按照7米一盏照明灯具，是无法满足50lx的要求。建议当采用60W白炽灯时，每隔3m设一盏照明灯具,以满足规范对照度的要求。l 5、220V/36V照明变压器容量的确定：应按（井道长度/3）60瓦估算，再考虑0.8的功率因数。例如,当电梯井道长度为50米时，需设1。250KVA的照明变压器。l 6、36V照明出线应设保护电器,导线截面的选择要与保护开关相配合。l 7、36V照明回路不应设PE线。参见：建筑照明设计标准GB 500342004第7.2。13条关于“安全特低电压供电应采用安全隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止高电压侵入到特低电压侧而导致不安全.l 8、井道照明管线宜暗敷，当明敷时应采用防火线缆和防火保护管，参见通用用电设备配电设计规范GB 5005593第3.3。7条。l 9、设在电梯机房和底坑的井道照明开关应采用双控开关。l 二、电梯井道照明设计相关规定l 1、电梯工程施工质量验收规范GB 503102002第4。2。5条5款：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx,井道最高点和最低点0。5m以内应各装一盏灯,再设中间灯,并分别在机房和底坑设置一控制开关”。l 2、民用建筑电气设计规范JGJ 16-2008第9.4。5条2款：“井道内应设置照明，且照度不应小于50 lx，并应符合下列要求:1）应在距井道最高点和最低点0.5米以内各设一盏照明灯具，中间每隔不超过7米的距离应装设一盏照明灯具，并应分别在电梯机房和电梯底坑设置控制开关;2)电梯轿顶及电梯井道照明电源宜为36伏；当需要采用220伏特时，应装设剩余电流动作保护器。l 三、审图时电梯井道照明设计普遍存在的问题l 1、高层或超高层建筑没有考虑到照明线路的电压损失问题,甚至超高层建筑井道照明电压也选用36V。l 2、设备材料表中光源型号与电压不符，36V照明电压却采用节能灯。l 3、设计时只按照灯具间间距不大于7米设计,没有考虑对照度的要求（50LX)。l 4、36V照明线路未设过载和短路保护.l 5、36V照明回路设置了PE线，详见建筑照明设计标准GB 500342004第7.2.13条关于“安全特低电压供电应采用安全隔离变压器，其二次侧不应做保护接地”的规定,其目的是防止高电压侵入到特低电压侧而导致不安全.
