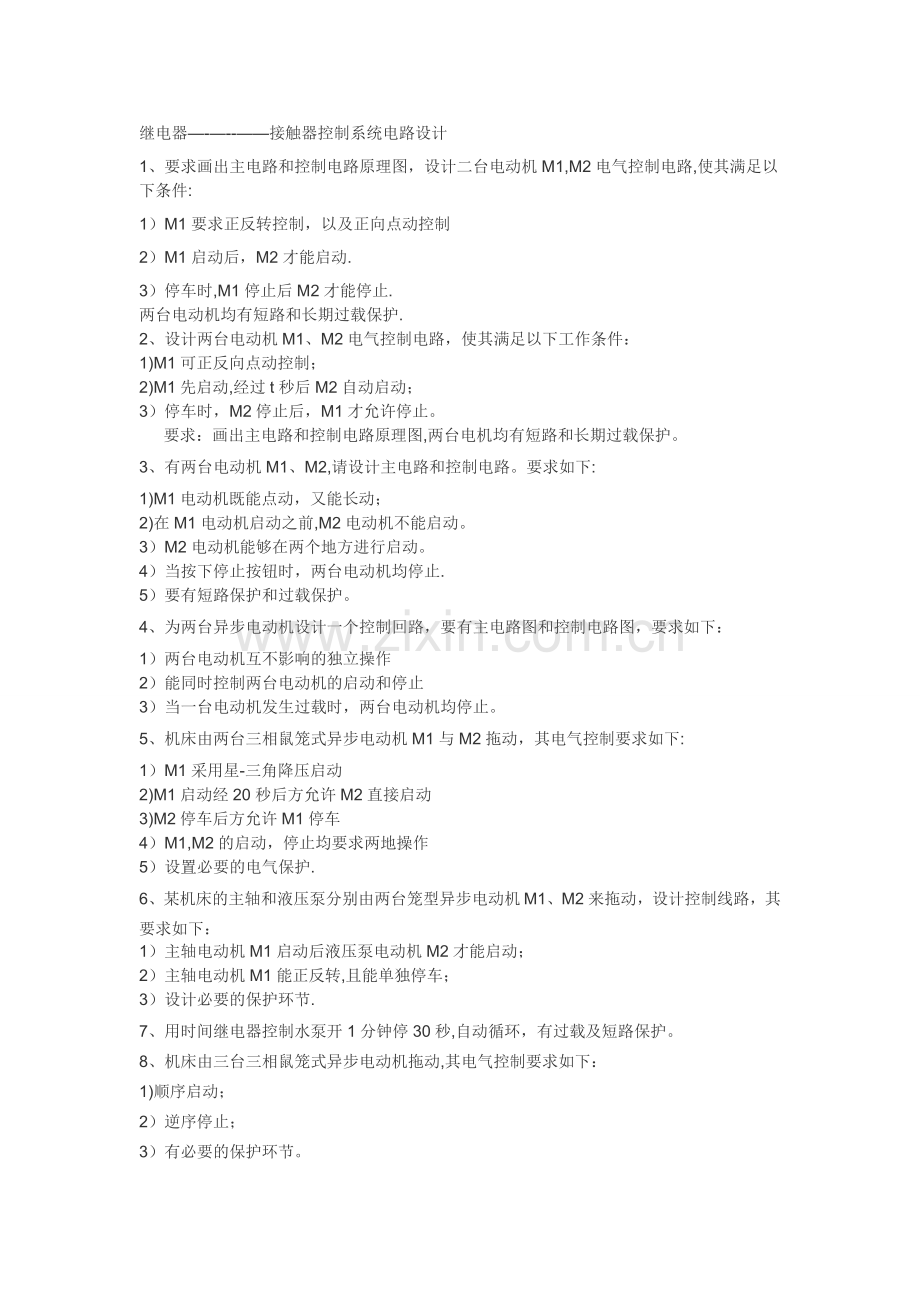

继电器—-—--——接触器控制系统电路设计
1、 要求画出主电路和控制电路原理图，设计二台电动机M1,M2电气控制电路,使其满足以下条件:
1） M1要求正反转控制，以及正向点动控制
2） M1启动后，M2才能启动.
3） 停车时,M1停止后M2才能停止.
两台电动机均有短路和长期过载保护.
2、设计两台电动机M1、M2电气控制电路，使其满足以下工作条件：
1)M1可正反向点动控制；
2)M1先启动,经过t秒后M2自动启动；
3）停车时，M2停止后，M1才允许停止。
要求：画出主电路和控制电路原理图,两台电机均有短路和长期过载保护。
3、有两台电动机M1、M2,请设计主电路和控制电路。要求如下:
1)M1电动机既能点动，又能长动；
2)在M1电动机启动之前,M2电动机不能启动。
3）M2电动机能够在两个地方进行启动。
4）当按下停止按钮时，两台电动机均停止.
5）要有短路保护和过载保护。
4、为两台异步电动机设计一个控制回路，要有主电路图和控制电路图，要求如下：
1）两台电动机互不影响的独立操作
2）能同时控制两台电动机的启动和停止
3）当一台电动机发生过载时，两台电动机均停止。
5、机床由两台三相鼠笼式异步电动机M1与M2拖动，其电气控制要求如下:
1）M1采用星-三角降压启动
2)M1启动经20秒后方允许M2直接启动
3)M2停车后方允许M1停车
4）M1,M2的启动，停止均要求两地操作
5）设置必要的电气保护.
6、某机床的主轴和液压泵分别由两台笼型异步电动机 M1、M2来拖动，设计控制线路，其要求如下：
1）主轴电动机M1启动后液压泵电动机M2才能启动；
2）主轴电动机M1能正反转,且能单独停车；
3）设计必要的保护环节.
7、用时间继电器控制水泵开1分钟停30秒,自动循环，有过载及短路保护。
8、机床由三台三相鼠笼式异步电动机拖动,其电气控制要求如下：
1)顺序启动；
2）逆序停止；
3）有必要的保护环节。

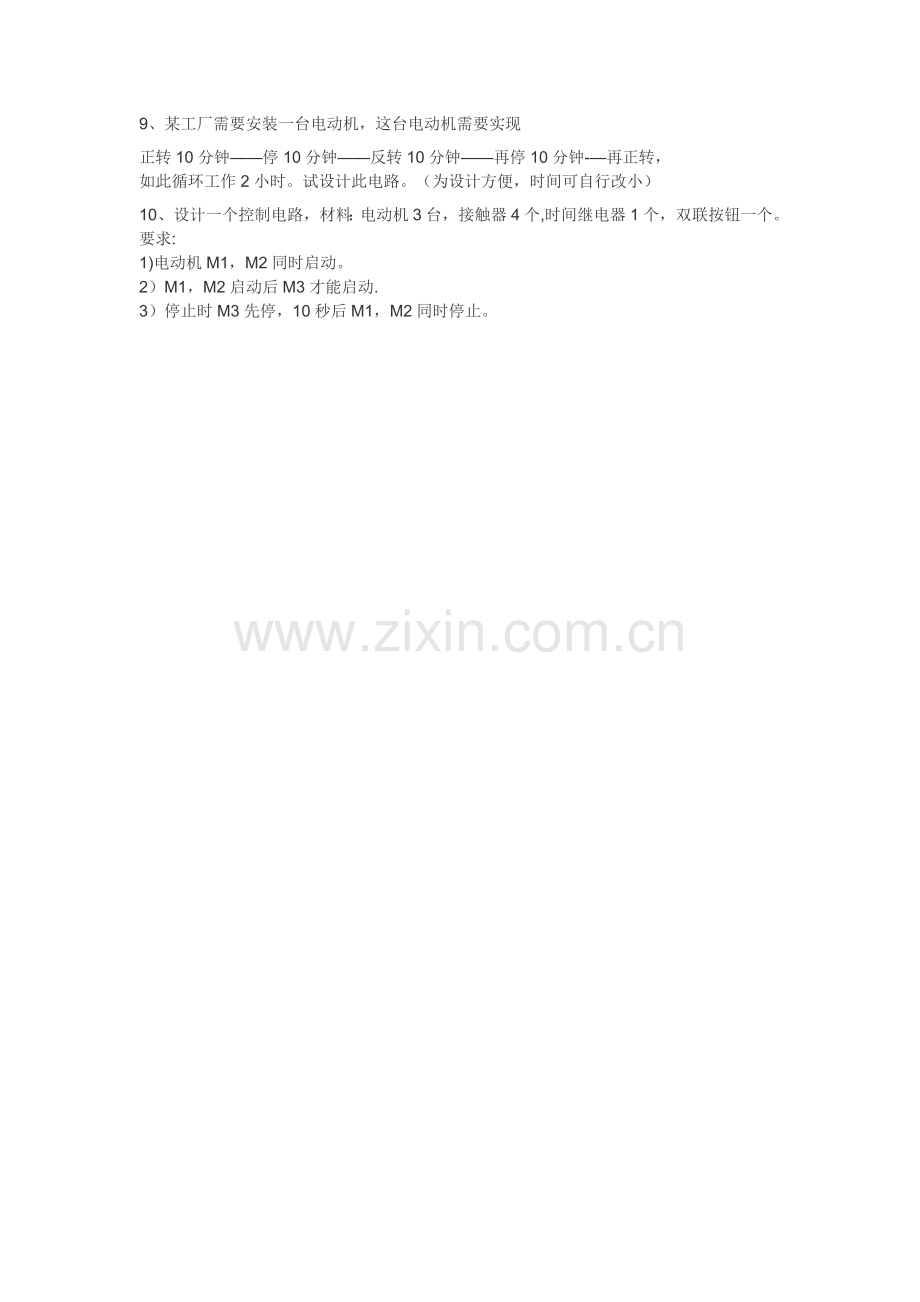

9、某工厂需要安装一台电动机，这台电动机需要实现
正转10分钟——停10分钟——反转10分钟——再停10分钟-—再正转，
如此循环工作2小时。试设计此电路。（为设计方便，时间可自行改小）
10、 设计一个控制电路，材料：电动机3台，接触器4个,时间继电器1个，双联按钮一个。要求:
1)电动机M1，M2同时启动。
2）M1，M2启动后M3才能启动.
3）停止时M3先停，10秒后M1，M2同时停止。
