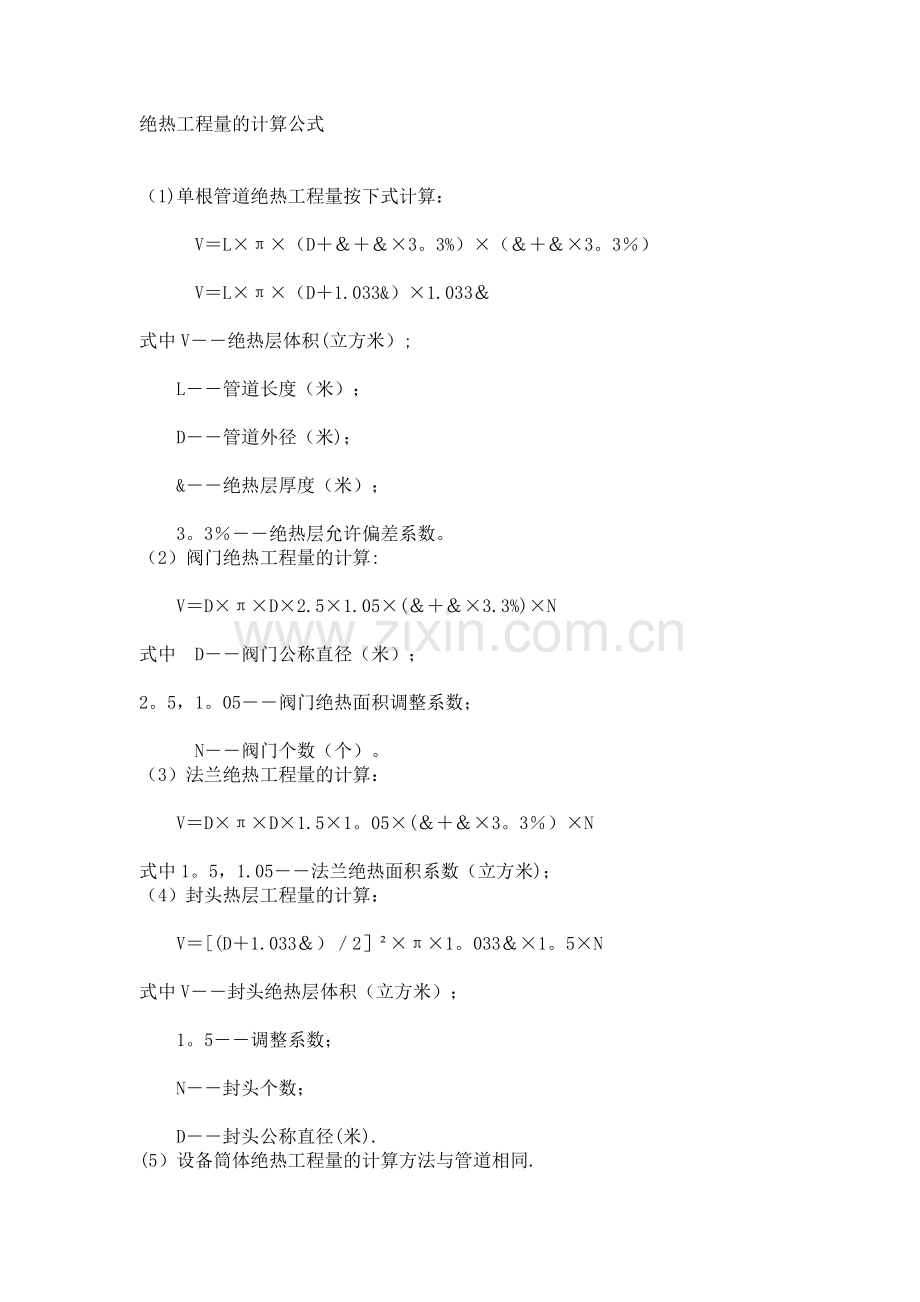

绝热工程量的计算公式

（1)单根管道绝热工程量按下式计算：

　　　V＝L×π×（D＋＆＋＆×3。3%）×（＆＋＆×3。3％）

　　　V＝L×π×（D＋1.033&）×1.033＆

式中V――绝热层体积(立方米）;

　　L――管道长度（米）；

　　D――管道外径（米)；

　　&――绝热层厚度（米）；

　　3。3％――绝热层允许偏差系数。
（2）阀门绝热工程量的计算:

　　V＝D×π×D×2.5×1.05×(＆＋＆×3.3%)×N

式中　D――阀门公称直径（米）；

2。5，1。05――阀门绝热面积调整系数；

　　　N――阀门个数（个）。
（3）法兰绝热工程量的计算：

　　V＝D×π×D×1.5×1。05×(＆＋＆×3。3％）×N

式中1。5，1.05――法兰绝热面积系数（立方米)；
（4）封头热层工程量的计算：

　　V＝[(D＋1.033＆）／2］²×π×1。033＆×1。5×N

式中V――封头绝热层体积（立方米）；

　　1。5――调整系数；

　　N――封头个数；

　　D――封头公称直径(米).
(5）设备筒体绝热工程量的计算方法与管道相同.

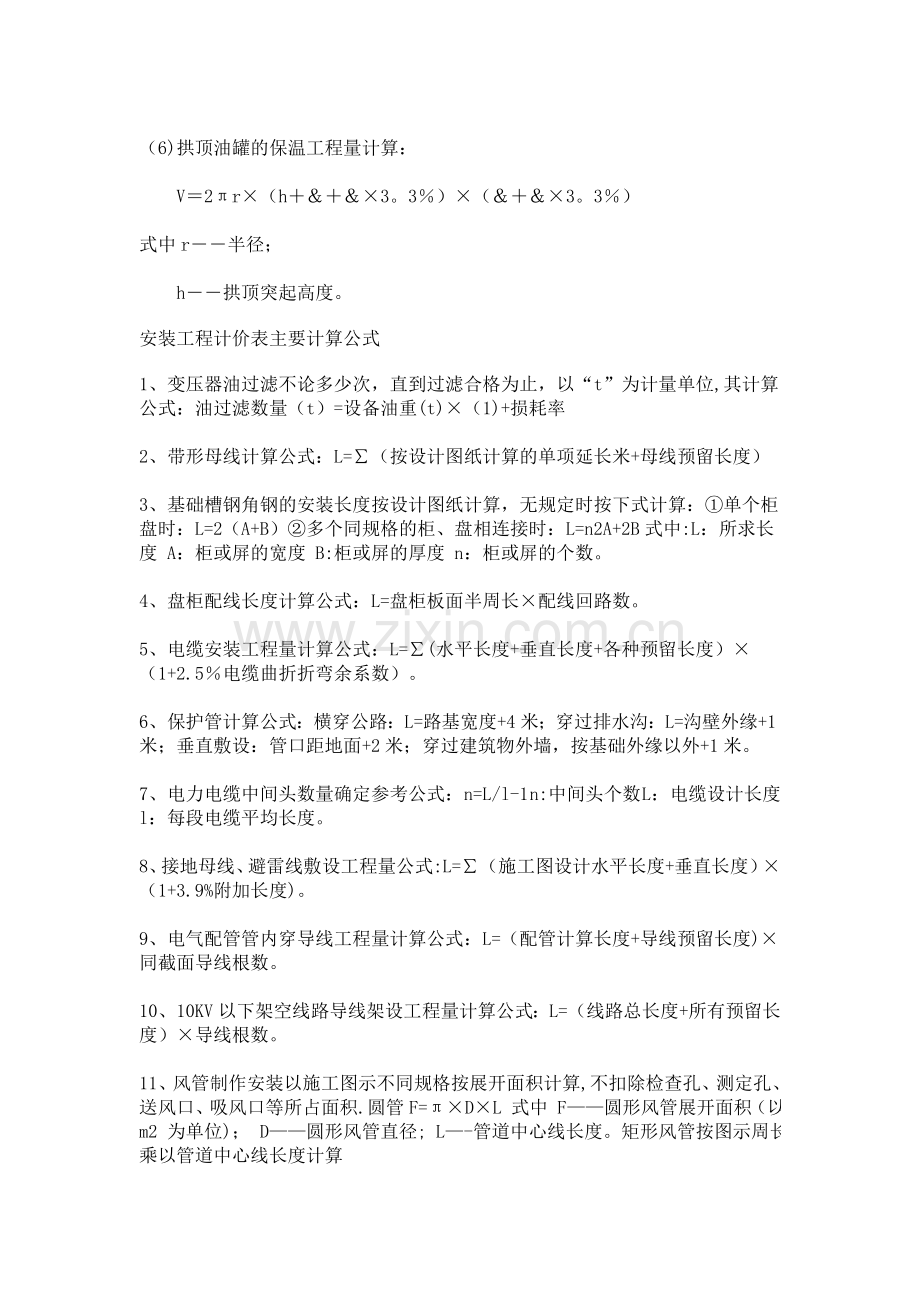

（6)拱顶油罐的保温工程量计算：

　　V＝2πr×（h＋＆＋＆×3。3％）×（＆＋＆×3。3％）

式中r――半径；

　　h――拱顶突起高度。
安装工程计价表主要计算公式
1、变压器油过滤不论多少次，直到过滤合格为止，以“t”为计量单位,其计算公式：油过滤数量（t）=设备油重(t)×（1)+损耗率

2、带形母线计算公式：L=∑（按设计图纸计算的单项延长米+母线预留长度）

3、基础槽钢角钢的安装长度按设计图纸计算，无规定时按下式计算：①单个柜盘时：L=2（A+B）②多个同规格的柜、盘相连接时：L=n2A+2B式中:L：所求长度 A：柜或屏的宽度 B:柜或屏的厚度 n：柜或屏的个数。

4、盘柜配线长度计算公式：L=盘柜板面半周长×配线回路数。

5、电缆安装工程量计算公式：L=∑(水平长度+垂直长度+各种预留长度）×（1+2.5％电缆曲折折弯余系数）。

6、保护管计算公式：横穿公路：L=路基宽度+4米；穿过排水沟：L=沟壁外缘+1米；垂直敷设：管口距地面+2米；穿过建筑物外墙，按基础外缘以外+1米。

7、电力电缆中间头数量确定参考公式：n=L/l-1 n:中间头个数 L：电缆设计长度 l：每段电缆平均长度。

8、接地母线、避雷线敷设工程量公式:L=∑（施工图设计水平长度+垂直长度）×（1+3.9%附加长度)。

9、电气配管管内穿导线工程量计算公式：L=（配管计算长度+导线预留长度)×同截面导线根数。

10、10KV以下架空线路导线架设工程量计算公式：L=（线路总长度+所有预留长度）×导线根数。

11、风管制作安装以施工图示不同规格按展开面积计算,不扣除检查孔、测定孔、送风口、吸风口等所占面积.圆管F=π×D×L 式中 F——圆形风管展开面积（以m2 为单位)； D——圆形风管直径; L—-管道中心线长度。矩形风管按图示周长乘以管道中心线长度计算

12、除锈、刷油工程。

（1)设备筒体、管道表面积计算公式： S＝π×D×L 式中π——圆周率; D-—设备或管道直径； L--设备筒体高或管道延长米.

(2)阀门表面积计算式 S＝π×D×2.5D×K×N 式中D--直径； K--1.05； N——阀门个数.

（3)弯头表面积计算式 S＝π×D×1.5D×K×2π×N／B 式中D—-直径； K——1。05； N-—弯头个数； B值取定为:90°弯头B＝4；45°弯头B＝8。

（4）法兰表面积计算式：S＝π×D×1.5D×K×N 式中D——直径； K——1。05; N--法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：S＝π×（D＋A）×A 式中D--直径； A——法兰翻边宽.

（6）带封头的设备防腐（或刷油)工程量计算式：S＝L×π×D+(D[］22)×π×1.5×N 式中N——封头个数； 1。5--系数值。

13、绝热工程量.
（1）设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1。033δ
S＝π×（D＋2。1δ＋0.0082)×L 式中D——直径 1。033、2。1--调整系数； δ——绝热层厚度； L——设备筒体或管道长； 0.0082——捆扎线直径或钢带厚。

（2）伴热管道绝热工程量计算式： ①单管伴热或双管伴热(管径相同,夹角小于90°时）。 D′＝D1＋D2 ＋（10～20mm) 式中D′——伴热管道综合值;D1 -—主管道直径；D2 ——伴热管道直径; (10～20mm)——主管道与伴热管道之间的间隙。 ②双管伴热 （管径相同,夹角大于90°时)。 D′＝D1＋1。5D2 ＋(10～20mm） ③双管伴热 （管径不同,夹角小于90°时)。 D′＝D1 ＋D伴大＋（10～20mm） 式中D′——伴热管道综合值； D1 -—主管道直径。 将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量.

（3）设备封头绝热、防潮和保护层工程量计算式。 V＝［（D＋1。033δ）／2]2 π×1。033δ×1。5×N S＝［(D＋2.1δ）／2]2 ×π×1.5×N

（4)阀门绝热、防潮和保护层计算公式.V＝π（D＋1.033δ）×2.5D×1.033δ×1。05×N S＝π(D＋2.1δ)×2。5D×1.05×N

（5）法兰绝热、防潮和保护层计算公式.V＝π(D＋1。033δ)×1。5D×1。033δ×1.05×N S＝π×(D＋2.1δ）×1.5D×1。05×N
