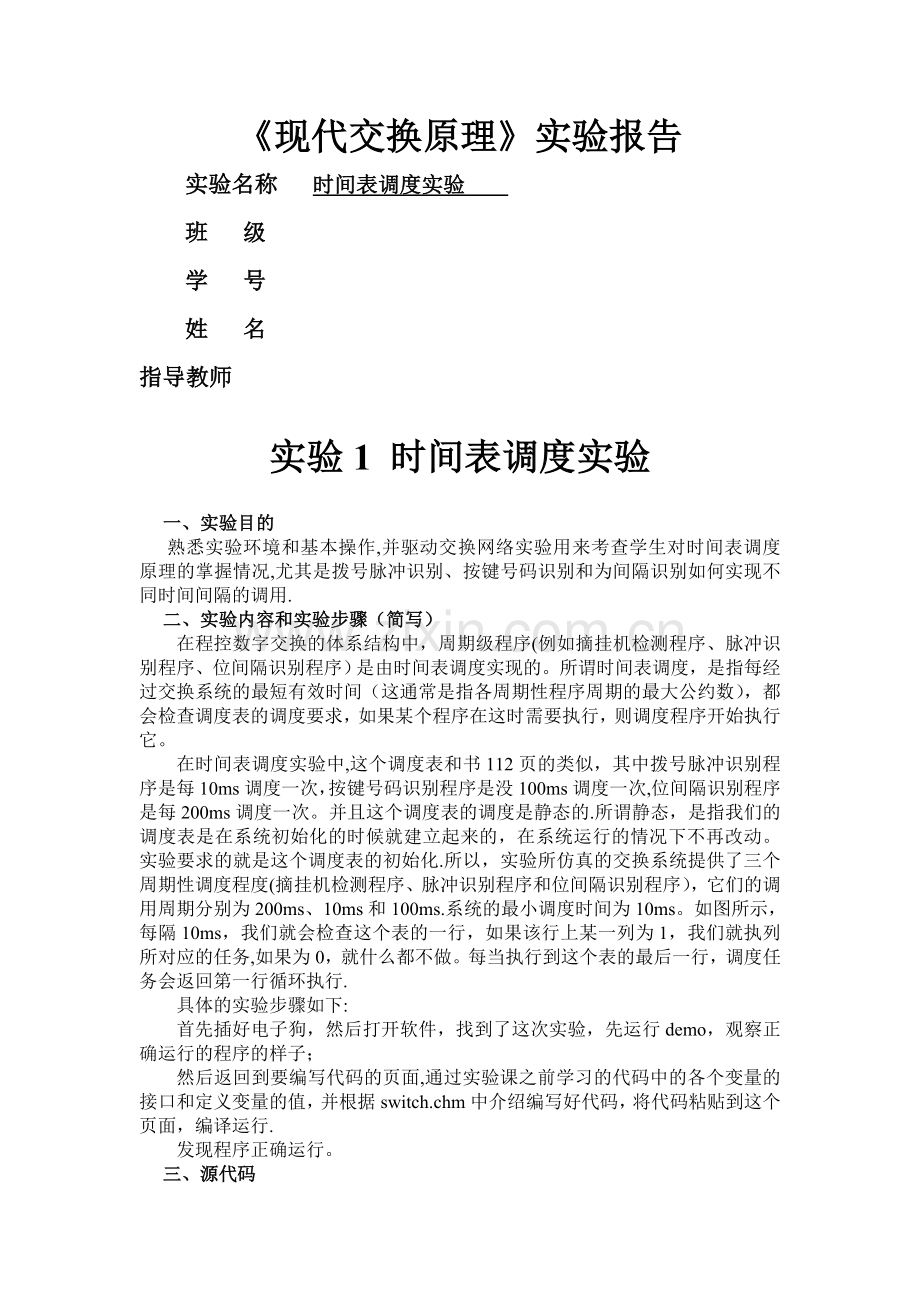

《现代交换原理》实验报告
实验名称 时间表调度实验
班 级
学 号
姓 名
指导教师
实验1 时间表调度实验
一、实验目的
熟悉实验环境和基本操作,并驱动交换网络实验用来考查学生对时间表调度原理的掌握情况,尤其是拨号脉冲识别、按键号码识别和为间隔识别如何实现不同时间间隔的调用.
二、实验内容和实验步骤（简写）
在程控数字交换的体系结构中，周期级程序(例如摘挂机检测程序、脉冲识别程序、位间隔识别程序）是由时间表调度实现的。所谓时间表调度，是指每经过交换系统的最短有效时间（这通常是指各周期性程序周期的最大公约数），都会检查调度表的调度要求，如果某个程序在这时需要执行，则调度程序开始执行它。
在时间表调度实验中,这个调度表和书112页的类似，其中拨号脉冲识别程序是每10ms调度一次，按键号码识别程序是没100ms调度一次,位间隔识别程序是每200ms调度一次。并且这个调度表的调度是静态的.所谓静态，是指我们的调度表是在系统初始化的时候就建立起来的，在系统运行的情况下不再改动。 实验要求的就是这个调度表的初始化.所以，实验所仿真的交换系统提供了三个周期性调度程度(摘挂机检测程序、脉冲识别程序和位间隔识别程序），它们的调用周期分别为200ms、10ms和100ms.系统的最小调度时间为10ms。如图所示，每隔10ms，我们就会检查这个表的一行，如果该行上某一列为1，我们就执列所对应的任务,如果为0，就什么都不做。每当执行到这个表的最后一行，调度任务会返回第一行循环执行.
具体的实验步骤如下:
首先插好电子狗，然后打开软件，找到了这次实验，先运行demo，观察正确运行的程序的样子；
然后返回到要编写代码的页面,通过实验课之前学习的代码中的各个变量的接口和定义变量的值，并根据switch.chm中介绍编写好代码，将代码粘贴到这个页面，编译运行.
发现程序正确运行。
三、源代码
#include  ”bconstant。h”
extern ”C”  _declspec(dllexport）  void initSchTable(int ScheduleTable[SchTabLen]［SchTabWdh]）
｛
    int time［SchTabWdh]=｛20,1，10｝；
    for (int i=0;i<SchTabLen;i++)
        for (int j=0；j<SchTabWdh；j++)
            if （i%time［j］）
                ScheduleTable［i]［j］=0；
            else
                ScheduleTable［i］［j］=1；
      return；
｝
四、实验结果
程序可以正确运行,时间调度表初始化后能正确检测摘挂机动作并进行通话，通话结束后一方挂机未挂机一方送忙音，没有出现因为初始化错误而不能打电话的情况，也没有出现因为周期不正常而产生位间隔的延迟或消失.与使用demo演示的运行结果相同，实验成功。
五、实验小结
本次实验需要认真阅读实验原理及设计，了解如何调度时间表，理解时间表各个调度实现的原理,再根据switch。chm中对各个变量的解释，完成对时间调度表进行初始化的代码.实验进行比较顺利，进一步加深了对时间表调度的理解,也掌握了时间表调度的实现.
