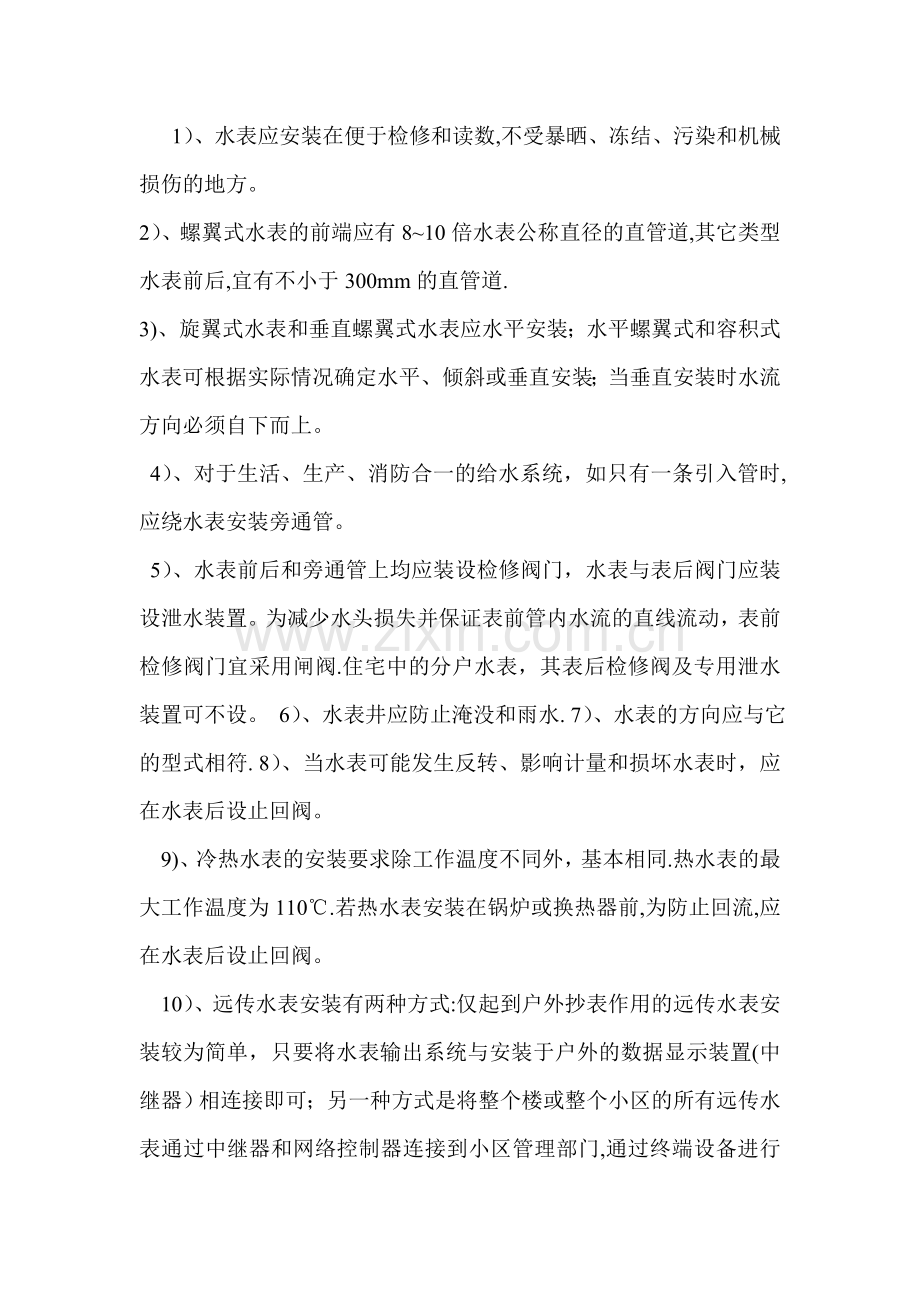

中天公司危房改造水表安装施工方案编制：审批：审核:工程概况：中天公司盐东路1#、2、3、4、8楼和盐街路8路（危房）改造工程。材料要求:水表采用旋翼湿式冷水水表,型号规格为LXS50E型.水表的施工:设计安装时：（1）水表必须安装在管道的直线管段上，水表进水口侧直线管段的长度不得小于水表口径的10倍,出水口侧直线管段的长度不得小于水表口径的5倍；（2）力求将水表水平安装（3）水表不要安装在震动强烈或水锤涉及到的地方,应尽量避免将水表设计安装在松软地段;(4）可在管路上安装小型“水锤消除器，避免阀门或水龙头的启闭造成“水锤”.（5）管道安装后，水表安装前应先将管道内的杂物冲洗干净；（6）水表安装或管道维修后，应完全开启表前阀门。通过排气阀，排空管道内的空气.(7）应尽量选用内壁光滑、内壁涂衬和水力条件好的管材，减少内壁结垢现象。水表的安装要点：1）、水表应安装在便于检修和读数,不受暴晒、冻结、污染和机械损伤的地方。2）、螺翼式水表的前端应有810倍水表公称直径的直管道,其它类型水表前后,宜有不小于300mm的直管道.3)、旋翼式水表和垂直螺翼式水表应水平安装；水平螺翼式和容积式水表可根据实际情况确定水平、倾斜或垂直安装；当垂直安装时水流方向必须自下而上。 4）、对于生活、生产、消防合一的给水系统，如只有一条引入管时,应绕水表安装旁通管。 5）、水表前后和旁通管上均应装设检修阀门，水表与表后阀门应装设泄水装置。为减少水头损失并保证表前管内水流的直线流动，表前检修阀门宜采用闸阀.住宅中的分户水表，其表后检修阀及专用泄水装置可不设。 6）、水表井应防止淹没和雨水. 7）、水表的方向应与它的型式相符. 8）、当水表可能发生反转、影响计量和损坏水表时，应在水表后设止回阀。 9)、冷热水表的安装要求除工作温度不同外，基本相同.热水表的最大工作温度为110.若热水表安装在锅炉或换热器前,为防止回流,应在水表后设止回阀。 10）、远传水表安装有两种方式:仅起到户外抄表作用的远传水表安装较为简单，只要将水表输出系统与安装于户外的数据显示装置(中继器）相连接即可；另一种方式是将整个楼或整个小区的所有远传水表通过中继器和网络控制器连接到小区管理部门,通过终端设备进行统一管理.质量保证措施1、健全管理体系,认真贯彻公司标准,工程施工中做到每个施工环节都处于受控状态,每个过程都有(质量记录）,施工全过程有可追溯性，定期召开质量专题会,发现问题及时纠正，以推进和改善质量管理工作。2、加强施工过程中的质量监控工作,认真落实“三检”制度，即自检、互检、交接检，做好隐蔽工程的报验，隐蔽工程合格率达100%,优良率达85以上,严格按照施工规范施工,用准确的数字说话，定期进行全面的质理大检查。3、把好材料关,认真进行原材料检验、报验、禁止不合格材料场.对无合格证、材质书的设备、材料一律不允许接收使用。4、加强技术人员、职工的专业素质训练，定期组织人员学习施工规范和专业理论知识,教育职工严格遵守操作规程，施工工序要认真细致，禁止不合格品进入下道工序。5、加强各工种之间的密切配合.在甲方、监理公司的协调下,搞好与土建、装饰工程之间的工序衔接与配合,做到不相互扯皮，有大问题，及时与设计人员联系。加强安全技术管理1、各种机电、设备的安全限制装置应齐全有效,否则不得使用。2、实行逐级安全技术交底制度，保证交底到每一个人.3、施工人员未经许可不得从事非本工种作业，没有操作证者,不得从事特殊工种工作，严禁酒后上岗。4、严格执行各种安全操作规程.5、根据工种的要求穿戴个人防护用品，进入现场戴好安全帽。6、根据安全检查制度,实行定期与不定期检查。7、根据项目部有关检查规定，实行奖罚制度.
