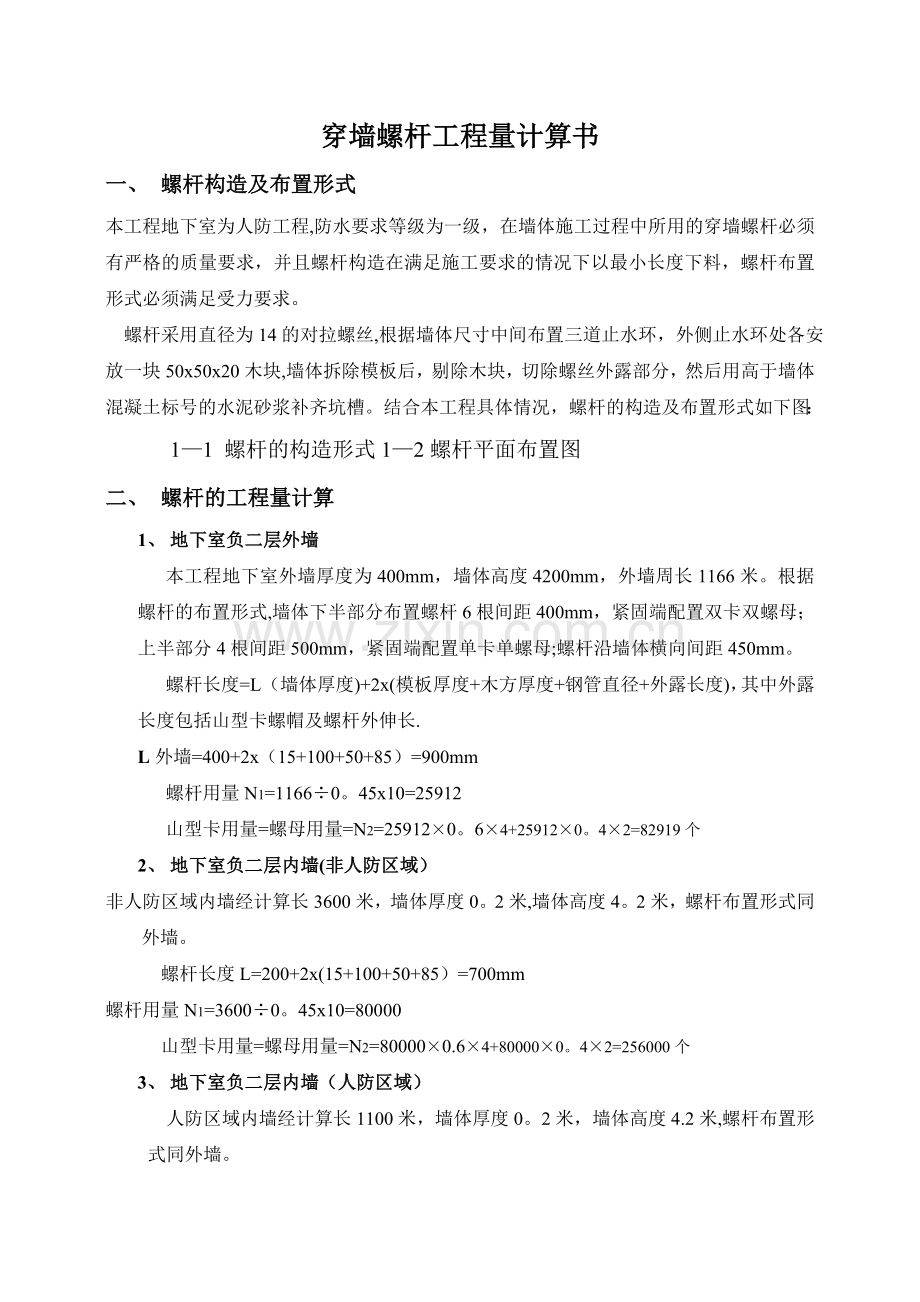

穿墙螺杆工程量计算书
一、 螺杆构造及布置形式
本工程地下室为人防工程,防水要求等级为一级，在墙体施工过程中所用的穿墙螺杆必须有严格的质量要求，并且螺杆构造在满足施工要求的情况下以最小长度下料，螺杆布置形式必须满足受力要求。
螺杆采用直径为14的对拉螺丝,根据墙体尺寸中间布置三道止水环，外侧止水环处各安放一块50x50x20木块,墙体拆除模板后，剔除木块，切除螺丝外露部分，然后用高于墙体混凝土标号的水泥砂浆补齐坑槽。结合本工程具体情况，螺杆的构造及布置形式如下图：
1—1 螺杆的构造形式1—2螺杆平面布置图
二、 螺杆的工程量计算
1、 地下室负二层外墙
本工程地下室外墙厚度为400mm，墙体高度4200mm，外墙周长1166米。根据螺杆的布置形式,墙体下半部分布置螺杆6根间距400mm，紧固端配置双卡双螺母；上半部分4根间距500mm，紧固端配置单卡单螺母;螺杆沿墙体横向间距450mm。
螺杆长度=L（墙体厚度)+2x(模板厚度+木方厚度+钢管直径+外露长度)，其中外露长度包括山型卡螺帽及螺杆外伸长.
L外墙=400+2x（15+100+50+85）=900mm
螺杆用量N1=1166÷0。45x10=25912
山型卡用量=螺母用量=N2=25912×0。6×4+25912×0。4×2=82919个
2、 地下室负二层内墙(非人防区域）
非人防区域内墙经计算长3600米，墙体厚度0。2米,墙体高度4。2米，螺杆布置形式同外墙。
螺杆长度L=200+2x(15+100+50+85）=700mm
螺杆用量N1=3600÷0。45x10=80000
山型卡用量=螺母用量=N2=80000×0.6×4+80000×0。4×2=256000个
3、 地下室负二层内墙（人防区域）
人防区域内墙经计算长1100米，墙体厚度0。2米，墙体高度4.2米,螺杆布置形式同外墙。

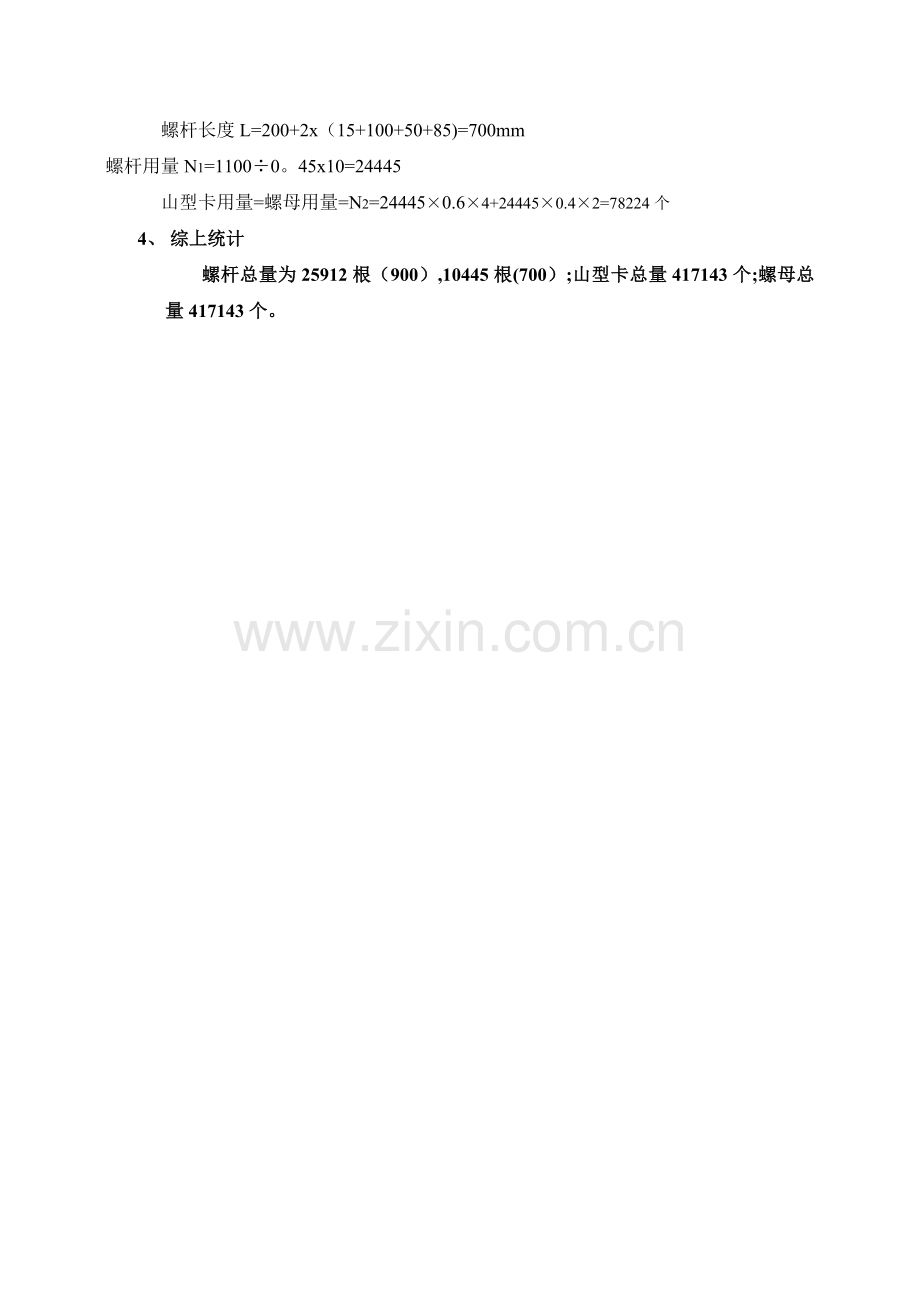

螺杆长度L=200+2x（15+100+50+85)=700mm
螺杆用量N1=1100÷0。45x10=24445
山型卡用量=螺母用量=N2=24445×0.6×4+24445×0.4×2=78224个
4、 综上统计
螺杆总量为25912根（900）,10445根(700）;山型卡总量417143个;螺母总量417143个。
