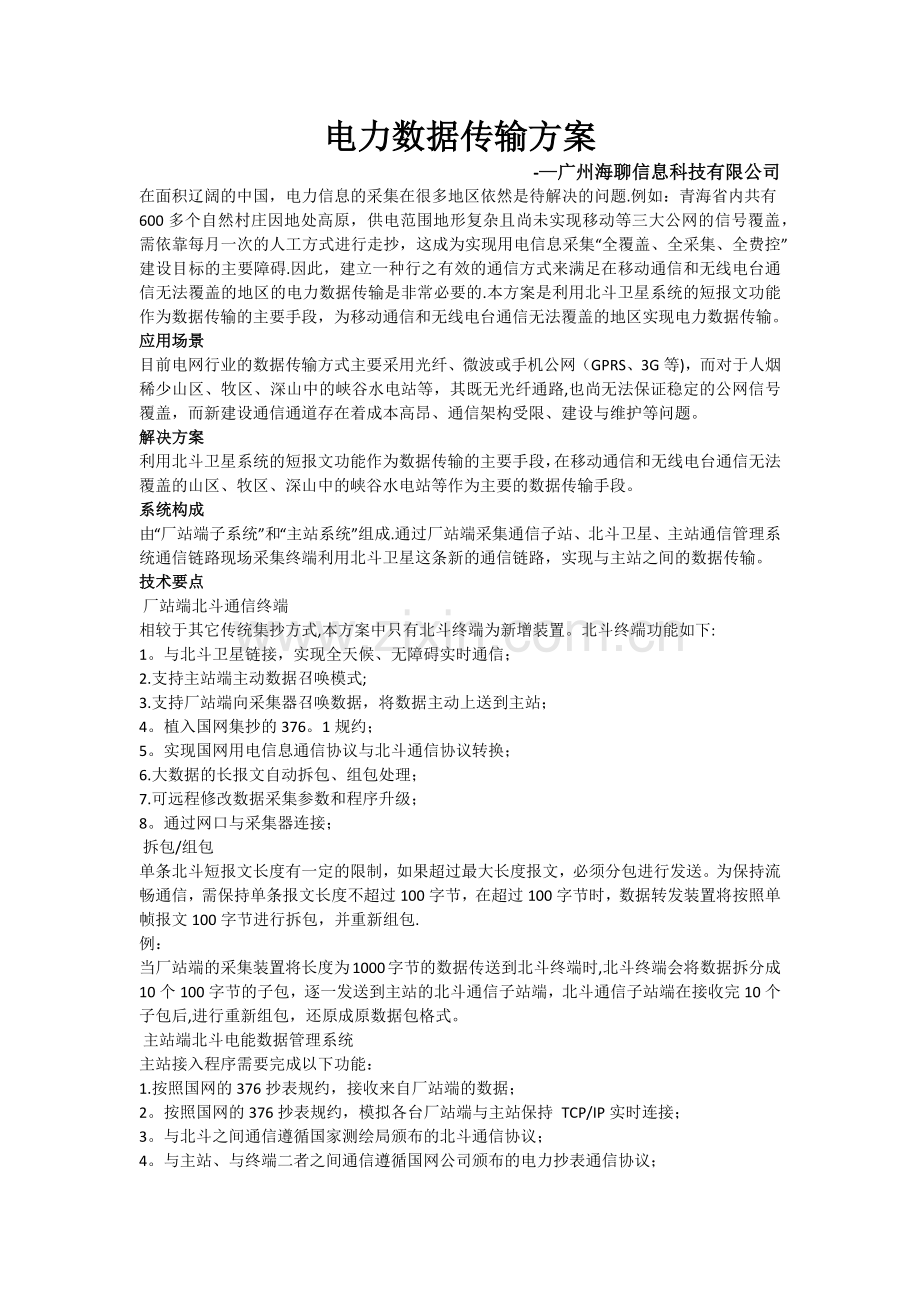

电力数据传输方案
-—广州海聊信息科技有限公司
在面积辽阔的中国，电力信息的采集在很多地区依然是待解决的问题.例如：青海省内共有600多个自然村庄因地处高原，供电范围地形复杂且尚未实现移动等三大公网的信号覆盖，需依靠每月一次的人工方式进行走抄，这成为实现用电信息采集“全覆盖、全采集、全费控”建设目标的主要障碍.因此，建立一种行之有效的通信方式来满足在移动通信和无线电台通信无法覆盖的地区的电力数据传输是非常必要的.本方案是利用北斗卫星系统的短报文功能作为数据传输的主要手段，为移动通信和无线电台通信无法覆盖的地区实现电力数据传输。
应用场景
目前电网行业的数据传输方式主要采用光纤、微波或手机公网（GPRS、3G等)，而对于人烟稀少山区、牧区、深山中的峡谷水电站等，其既无光纤通路,也尚无法保证稳定的公网信号覆盖，而新建设通信通道存在着成本高昂、通信架构受限、建设与维护等问题。
解决方案
利用北斗卫星系统的短报文功能作为数据传输的主要手段，在移动通信和无线电台通信无法覆盖的山区、牧区、深山中的峡谷水电站等作为主要的数据传输手段。
系统构成
由“厂站端子系统”和“主站系统”组成.通过厂站端采集通信子站、北斗卫星、主站通信管理系统通信链路现场采集终端利用北斗卫星这条新的通信链路，实现与主站之间的数据传输。
技术要点
 厂站端北斗通信终端
相较于其它传统集抄方式,本方案中只有北斗终端为新增装置。北斗终端功能如下:
1。与北斗卫星链接，实现全天候、无障碍实时通信；
2.支持主站端主动数据召唤模式;
3.支持厂站端向采集器召唤数据，将数据主动上送到主站；
4。植入国网集抄的376。1规约；
5。实现国网用电信息通信协议与北斗通信协议转换；
6.大数据的长报文自动拆包、组包处理；
7.可远程修改数据采集参数和程序升级；
8。通过网口与采集器连接；
 拆包/组包
单条北斗短报文长度有一定的限制，如果超过最大长度报文，必须分包进行发送。为保持流畅通信，需保持单条报文长度不超过100字节，在超过100字节时，数据转发装置将按照单帧报文100字节进行拆包，并重新组包.
例：
当厂站端的采集装置将长度为1000字节的数据传送到北斗终端时,北斗终端会将数据拆分成10个100字节的子包，逐一发送到主站的北斗通信子站端，北斗通信子站端在接收完10个子包后,进行重新组包，还原成原数据包格式。
 主站端北斗电能数据管理系统
主站接入程序需要完成以下功能：
1.按照国网的376抄表规约，接收来自厂站端的数据；
2。按照国网的376抄表规约，模拟各台厂站端与主站保持 TCP/IP实时连接；
3。与北斗之间通信遵循国家测绘局颁布的北斗通信协议；
4。与主站、与终端二者之间通信遵循国网公司颁布的电力抄表通信协议；

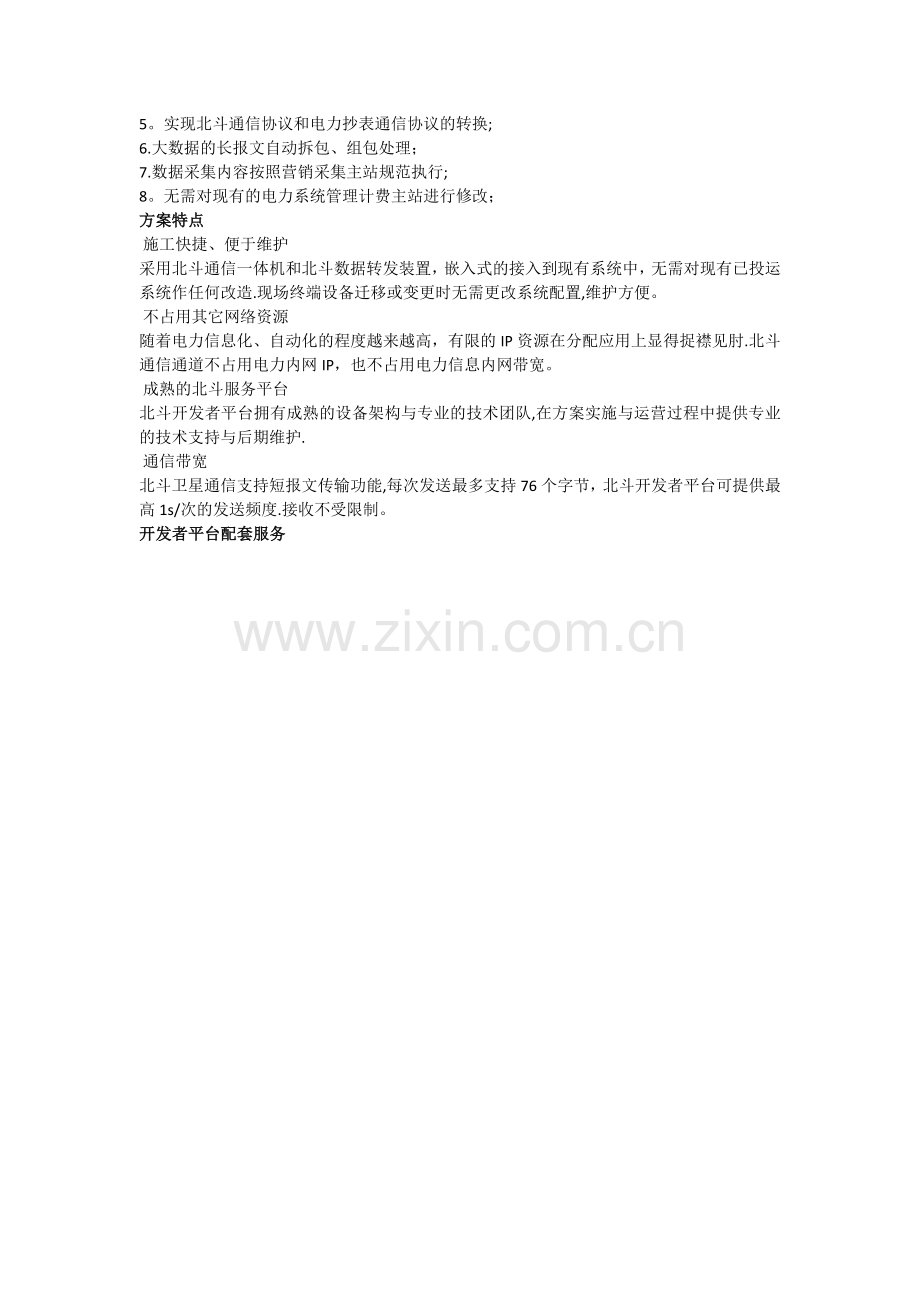

5。实现北斗通信协议和电力抄表通信协议的转换;
6.大数据的长报文自动拆包、组包处理；
7.数据采集内容按照营销采集主站规范执行;
8。无需对现有的电力系统管理计费主站进行修改；
方案特点
 施工快捷、便于维护
采用北斗通信一体机和北斗数据转发装置，嵌入式的接入到现有系统中，无需对现有已投运系统作任何改造.现场终端设备迁移或变更时无需更改系统配置,维护方便。
 不占用其它网络资源
随着电力信息化、自动化的程度越来越高，有限的IP资源在分配应用上显得捉襟见肘.北斗通信通道不占用电力内网IP，也不占用电力信息内网带宽。
 成熟的北斗服务平台
北斗开发者平台拥有成熟的设备架构与专业的技术团队,在方案实施与运营过程中提供专业的技术支持与后期维护.
 通信带宽
北斗卫星通信支持短报文传输功能,每次发送最多支持76个字节，北斗开发者平台可提供最高1s/次的发送频度.接收不受限制。
开发者平台配套服务
