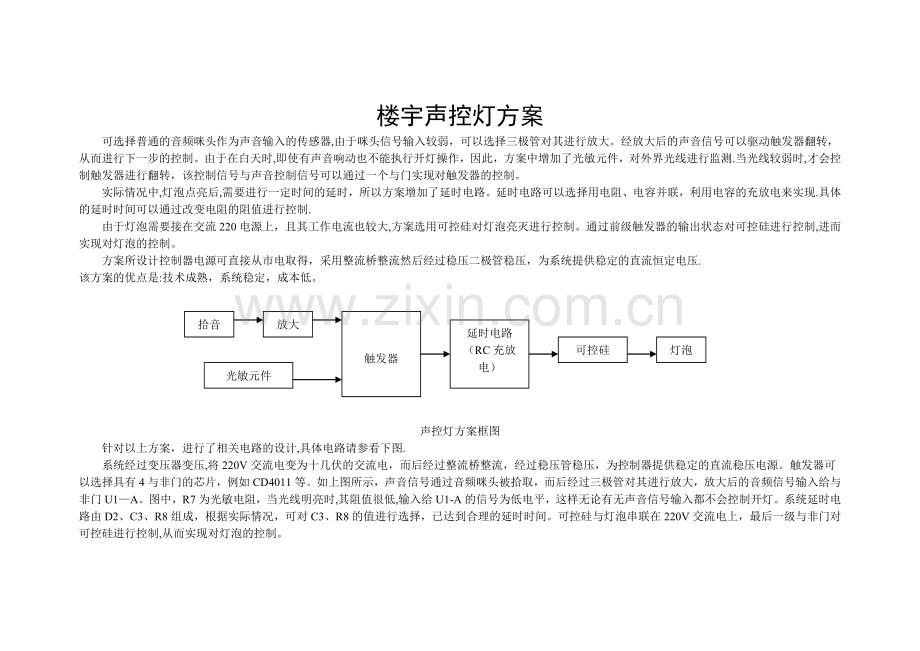

楼宇声控灯方案
可选择普通的音频咪头作为声音输入的传感器,由于咪头信号输入较弱，可以选择三极管对其进行放大。经放大后的声音信号可以驱动触发器翻转，从而进行下一步的控制。由于在白天时,即使有声音响动也不能执行开灯操作，因此，方案中增加了光敏元件，对外界光线进行监测.当光线较弱时,才会控制触发器进行翻转，该控制信号与声音控制信号可以通过一个与门实现对触发器的控制。
实际情况中,灯泡点亮后,需要进行一定时间的延时，所以方案增加了延时电路。延时电路可以选择用电阻、电容并联，利用电容的充放电来实现.具体的延时时间可以通过改变电阻的阻值进行控制.
由于灯泡需要接在交流220电源上，且其工作电流也较大,方案选用可控硅对灯泡亮灭进行控制。通过前级触发器的输出状态对可控硅进行控制,进而实现对灯泡的控制。
方案所设计控制器电源可直接从市电取得，采用整流桥整流然后经过稳压二极管稳压，为系统提供稳定的直流恒定电压.
该方案的优点是:技术成熟，系统稳定，成本低。
拾音
放大
光敏元件

触发器
延时电路
（RC充放电）
可控硅
灯泡

声控灯方案框图
针对以上方案，进行了相关电路的设计,具体电路请参看下图.
系统经过变压器变压,将220V交流电变为十几伏的交流电，而后经过整流桥整流，经过稳压管稳压，为控制器提供稳定的直流稳压电源。触发器可以选择具有4与非门的芯片，例如CD4011等。如上图所示，声音信号通过音频咪头被拾取，而后经过三极管对其进行放大，放大后的音频信号输入给与非门U1—A。图中，R7为光敏电阻，当光线明亮时,其阻值很低,输入给U1-A的信号为低电平，这样无论有无声音信号输入都不会控制开灯。系统延时电路由D2、C3、R8组成，根据实际情况，可对C3、R8的值进行选择，已达到合理的延时时间。可控硅与灯泡串联在220V交流电上，最后一级与非门对可控硅进行控制,从而实现对灯泡的控制。
