电气管道隐蔽工程验收记录.doc

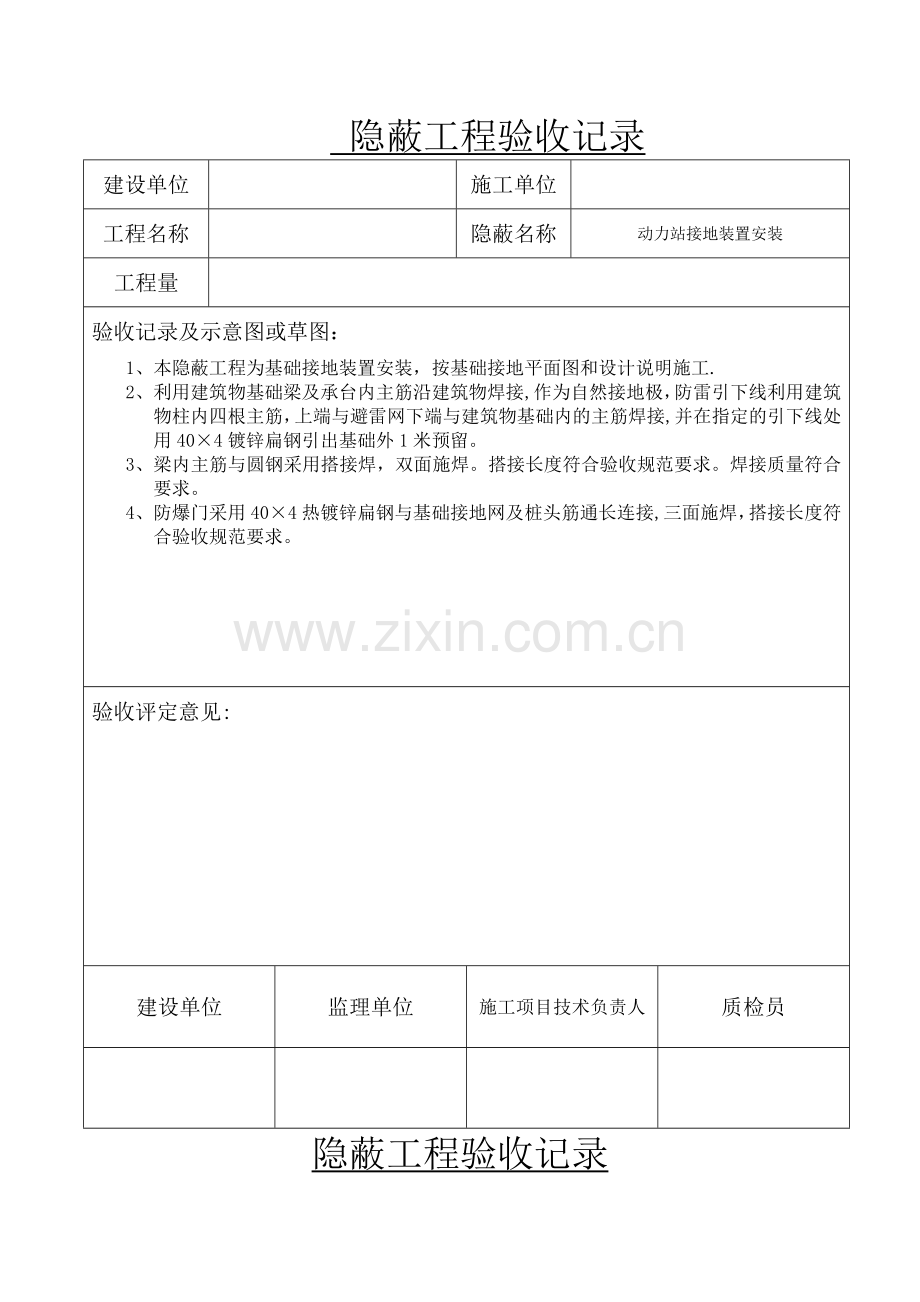

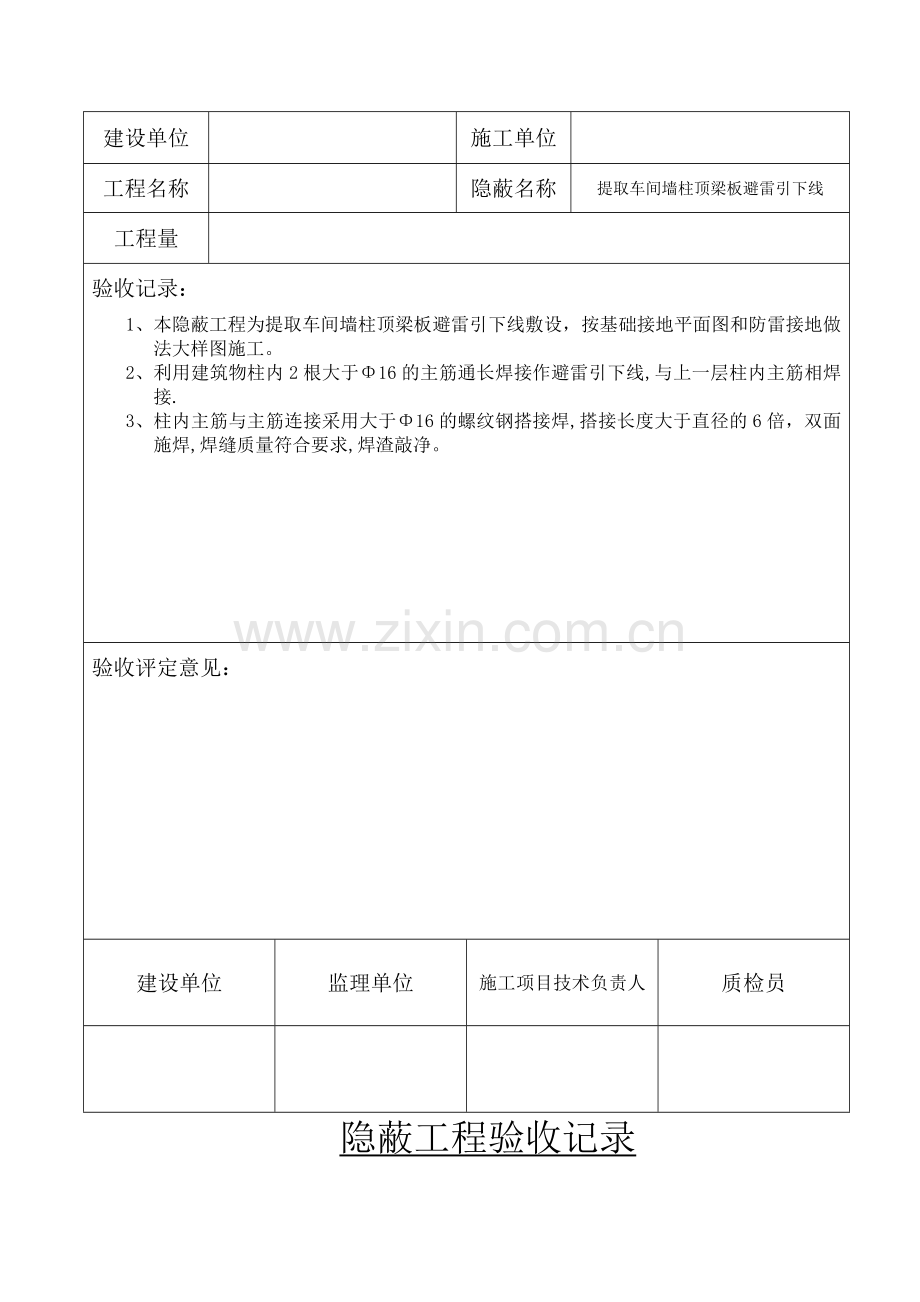

隐蔽工程验收记录建设单位施工单位工程名称隐蔽名称动力站接地装置安装工程量验收记录及示意图或草图：1、 本隐蔽工程为基础接地装置安装，按基础接地平面图和设计说明施工.2、 利用建筑物基础梁及承台内主筋沿建筑物焊接,作为自然接地极，防雷引下线利用建筑物柱内四根主筋，上端与避雷网下端与建筑物基础内的主筋焊接,并在指定的引下线处用404镀锌扁钢引出基础外1米预留。3、 梁内主筋与圆钢采用搭接焊，双面施焊。搭接长度符合验收规范要求。焊接质量符合要求。4、 防爆门采用404热镀锌扁钢与基础接地网及桩头筋通长连接,三面施焊，搭接长度符合验收规范要求。验收评定意见:建设单位监理单位施工项目技术负责人质检员隐蔽工程验收记录建设单位施工单位工程名称隐蔽名称提取车间墙柱顶梁板避雷引下线工程量验收记录：1、 本隐蔽工程为提取车间墙柱顶梁板避雷引下线敷设，按基础接地平面图和防雷接地做法大样图施工。2、 利用建筑物柱内2根大于16的主筋通长焊接作避雷引下线,与上一层柱内主筋相焊接.3、 柱内主筋与主筋连接采用大于16的螺纹钢搭接焊,搭接长度大于直径的6倍，双面施焊,焊缝质量符合要求,焊渣敲净。验收评定意见：建设单位监理单位施工项目技术负责人质检员隐蔽工程验收记录建设单位施工单位工程名称隐蔽名称电线导管敷设(提取车间一层B、C区；一层夹层B区）工程量验收记录：1、 本隐蔽工程为提取车间一层B、C区及一层夹层B区墙柱顶梁板电线导管敷设，隐蔽内容有强电和弱电系统配管,按强电和弱电平面图施工。2、 导管材质为KBG导管，材料质量合格.3、 导管直径、回路数量、平面位置、标高尺寸均符合设计图纸要求.4、 导管连接采用套管插入法锚固连接，接口牢固并用封箱带密封。5、 导管埋设在混凝土楼板中间，底板钢筋上面，符合设计图纸及施工验收规范要求。验收评定意见：建设单位监理单位施工项目技术负责人质检员隐蔽工程验收记录建设单位施工单位工程名称隐蔽名称1320轴二十六层墙柱顶梁板等电位联结工程量验收记录及示意图或草图:1、 本隐蔽为1320轴二十六层墙柱顶梁板等电位联结，按基础接地平面图及电气设计总说明施工。2、 将卫生间四周圈梁上面两根主筋与防雷引下线或基础接地焊接成环网,再用4*25镀锌扁钢与卫生间圈梁焊接；作为局部等电位连接点,卫生间等电位连接点需设置等电位箱.3、 每个等电位箱与柱筋之间用镀锌扁钢通长焊接，与总等电位箱连通。焊缝长度及焊接质量均符合要求。验收评定意见:建设单位监理单位施工项目技术负责人质检员隐蔽工程验收记录建设单位施工单位工程名称隐蔽名称13-20轴二十六层墙柱顶梁板避雷引下线工程量验收记录： 1、本隐蔽工程1320轴二十六层墙柱顶梁板避雷引下敷设，按基础接地平面图和防雷接地做法大样图施工。 2、利用建筑物柱内2根大于16的主筋通长焊接作避雷引下线，与上一层柱内主筋相焊接. 3、柱内主筋与主筋连接采用大于16的螺纹钢搭接焊，搭接长度大于直径的6倍，双面施焊，焊缝质量符合要求。 4、利用外围圈梁内两条大于16的主筋焊接成闭合圈回路,此闭合圈与所有引下线连接，在闭合圈每20米间隔处焊接425镀锌扁钢引至外墙做为幕墙接地，焊缝饱满，焊接不少于6d,双面焊接.验收评定意见:建设单位监理单位施工项目技术负责人质检员隐蔽工程验收记录建设单位施工单位工程名称隐蔽名称电线导管敷设（提取车间一层B、C区；一层夹层B区）工程量验收记录：1、本隐蔽工程为提取车间一层B、C区及一层夹层B区墙柱顶梁板电线导管敷设,隐蔽内容为火灾自动报警系统配管，按平面图施工。2、导管材质为KBG导管,材料质量合格.3、导管直径、回路数量、平面位置、标高尺寸均符合设计图纸要求.4、导管连接采用套管插入法锚固连接,接口牢固并用封箱带密封。5、导管埋设在混凝土楼板中间,底板钢筋上面，符合设计图纸及施工验收规范要求.验收评定意见：建设单位监理单位施工项目技术负责人质检员建设单位施工单位工程名称隐蔽名称KQ轴交10-14轴地下室顶板电导管敷设工程量验收记录及示意图或草图：1、本隐蔽工程为地下室顶电线导管敷设，隐蔽内容有强电和弱电系统配管，按强电和弱电平面图施工。2、导管材质为KBG，材料质量合格。3、导管直径、回路数量、平面位置、标高尺寸均符合设计图纸要求.4、导管连接采用套管插入法 连接，连接处采用卡压连接，接口牢固密封。5、导管埋设在混凝土楼板中间,底板钢筋上面，符合设计图纸及施工验收规范要求。验收评定意见:建设单位监理单位施工项目技术负责人质检员隐蔽工程验收记录建设单位施工单位郑州市第一建筑工程集团有限公司工程名称隐蔽名称16#楼电梯与积水坑室内排水管道安装工程量验收记录及示意图或草图:电梯底坑与集水坑排水管，采用热镀锌钢管敷设，埋地部分采用沥青漆与玻钎布做防腐。管道安装符合设计规范要求.验收评定意见：建设单位监理单位施工项目技术负责人质检员隐蔽工程验收记录建设单位施工单位工程名称隐蔽名称排水立管、消防立管、刚性防水套管安装工程量验收记录及示意图或草图：出屋面的排水立管、消防立管需增设钢性防水套管,钢性防水套管与屋面地板钢筋焊接作为固定钢套管，钢性防水套管安装符合设计图纸及施工规范要求验收评定意见：建设单位监理单位施工项目技术负责人质检员隐蔽工程验收记录建设单位施工单位工程名称隐蔽名称A-D轴交17轴人防排水管安装工程量验收记录及示意图或草图：1、 战时盥洗内的面盒排水及防爆地漏排至集水坑的排水管采用热镀锌钢管在结构层内敷设，镀锌钢管采用丝机连接，符合设计图纸及人防规范要求。2、 设置于扩散室，防毒通道内的防爆地漏排水管排至简易洗消间集水坑内，采用热镀锌钢管在结构内敷设，镀锌钢管采用丝机连接，符合设计图纸及人防规范要求。验收评定意见：建设单位监理单位施工项目技术负责人质检员隐蔽工程验收记录建设单位施工单位工程名称隐蔽名称十八层均压环工程量验收记录及示意图或草图：1、 本隐蔽工程为17楼十八层利用建筑四周结构圈梁外侧两条水平主钢筋焊成一个封闭或闭合回路，形成均压环。水平主筋搭接长度大于水平主筋直径的6倍，双面施焊，焊缝质量符合规范及设计要求.2、 用作均压环的水平主筋与所有避雷引下线连接，采用12圆钢搭接焊，搭接长度大于圆钢直径的6倍，双面施焊，焊缝质量符合规范及设计要求.验收评定意见:建设单位监理单位施工项目技术负责人质检员
