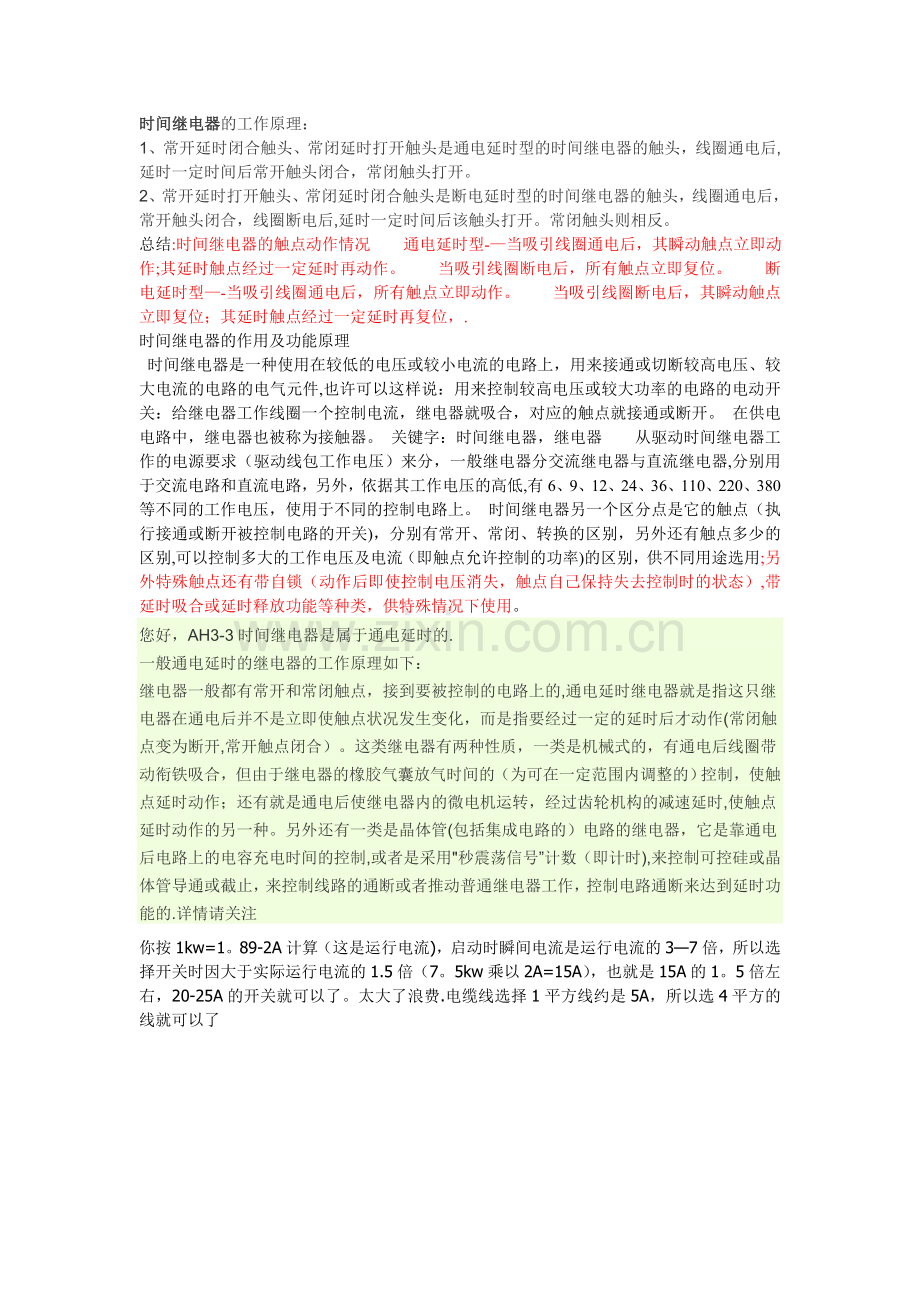

时间继电器的工作原理总结.doc

时间继电器的工作原理：1、常开延时闭合触头、常闭延时打开触头是通电延时型的时间继电器的触头，线圈通电后,延时一定时间后常开触头闭合，常闭触头打开。2、常开延时打开触头、常闭延时闭合触头是断电延时型的时间继电器的触头，线圈通电后，常开触头闭合，线圈断电后,延时一定时间后该触头打开。常闭触头则相反。总结:时间继电器的触点动作情况 通电延时型-当吸引线圈通电后，其瞬动触点立即动作;其延时触点经过一定延时再动作。 当吸引线圈断电后，所有触点立即复位。 断电延时型-当吸引线圈通电后，所有触点立即动作。 当吸引线圈断电后，其瞬动触点立即复位；其延时触点经过一定延时再复位，.时间继电器的作用及功能原理 时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件,也许可以这样说：用来控制较高电压或较大功率的电路的电动开关：给继电器工作线圈一个控制电流，继电器就吸合，对应的触点就接通或断开。 在供电电路中，继电器也被称为接触器。 关键字：时间继电器，继电器 从驱动时间继电器工作的电源要求（驱动线包工作电压）来分，一般继电器分交流继电器与直流继电器,分别用于交流电路和直流电路，另外，依据其工作电压的高低,有6、9、12、24、36、110、220、380等不同的工作电压，使用于不同的控制电路上。 时间继电器另一个区分点是它的触点（执行接通或断开被控制电路的开关)，分别有常开、常闭、转换的区别，另外还有触点多少的区别,可以控制多大的工作电压及电流（即触点允许控制的功率)的区别，供不同用途选用;另外特殊触点还有带自锁（动作后即使控制电压消失，触点自己保持失去控制时的状态）,带延时吸合或延时释放功能等种类，供特殊情况下使用。您好，AH3-3时间继电器是属于通电延时的.一般通电延时的继电器的工作原理如下：继电器一般都有常开和常闭触点，接到要被控制的电路上的,通电延时继电器就是指这只继电器在通电后并不是立即使触点状况发生变化，而是指要经过一定的延时后才动作(常闭触点变为断开,常开触点闭合）。这类继电器有两种性质，一类是机械式的，有通电后线圈带动衔铁吸合，但由于继电器的橡胶气囊放气时间的（为可在一定范围内调整的）控制，使触点延时动作；还有就是通电后使继电器内的微电机运转，经过齿轮机构的减速延时,使触点延时动作的另一种。另外还有一类是晶体管(包括集成电路的）电路的继电器，它是靠通电后电路上的电容充电时间的控制,或者是采用秒震荡信号”计数（即计时),来控制可控硅或晶体管导通或截止，来控制线路的通断或者推动普通继电器工作，控制电路通断来达到延时功能的.详情请关注你按1kw=1。89-2A计算（这是运行电流)，启动时瞬间电流是运行电流的37倍，所以选择开关时因大于实际运行电流的1.5倍（7。5kw乘以2A=15A），也就是15A的1。5倍左右，20-25A的开关就可以了。太大了浪费.电缆线选择1平方线约是5A，所以选4平方的线就可以了
