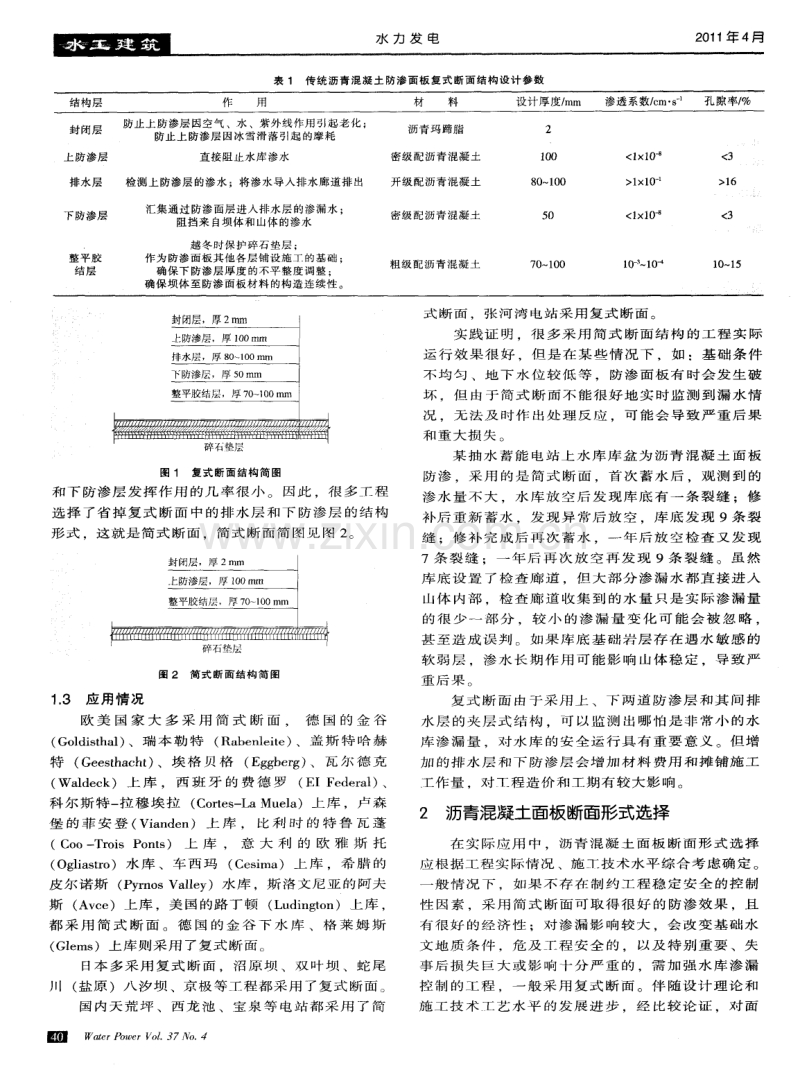

第 3 7卷第 4期 2 0 1 1 年4月 水 力 发 电 张 河 湾 抽 水 蓄 能 电 站 上 水 库 沥 青 混 凝 土 面 板 防 渗 结 构 张 向 前 ( 中国水 电顾 问集 团北 京勘 测设计研 究院 ，北 京1 0 0 0 2 4 ) 摘要：沥青混凝 土面板防渗断 面形 式一般有简式和 复式 之分 。考虑基础岩层 中普遍 分布有软弱夹层 ，张河 湾抽水 蓄能电站上水库 采用沥青 混凝 土面板全 库盆 防渗 ，并对 防渗 面板断 面形式进 行 了创新 性 的优 化设计 ，成功实现 以 ( 防渗)整平胶结 层替 代下防渗层和原整平胶结层 ，减少 了一层 ，取得 了良好的防渗效果和经济效益 ，同时 ，对工程 安 全 运 行 具 有 重 要 意 义 。 关键词 ：沥青混凝土 ；防渗面板 ；简式断 面；复式断 面 ； ( 防渗 )整平胶结层 ；张河湾抽水蓄能 电站 Bi t u mi n o u s Co n c r e t e I mp e r v i o u s F a c i n g S t r u c t u r e f o r t h e Up p e r Re s e r v o i r o f Zh ang he wa n Pu m pe d s t or a ge Powe r St a t i o n Zha n g Xi a n g qi a n ( H y d r o C h i n a B e i j i n g E n g i n e e r i n g C o r p o r a t i o n ， B e i j i n g 1 0 0 0 2 4 ， C h i n a ) Abs t r ac t ：Th e r e a r e t wo s t r uc t ur e s o f s i mpl e a nd c o mpo s i t e t y p e f o r bi t u mi n o us c on c r e t e i mpe r v i o us f a c i ng i n pr a c t i ce Afte r c on s i d e r i n g t he we a k i n t e r c a l a t i o ns i n s t r a t a ，t he up pe r r e s e r v o i r o f Zha n g he wa n Pumpe ds t o r a g e Po we r St a t i o n a do p t s f ul l b a s i n a nt i s ee p a g e wi t h bi t u mi no u s co nc r e t e f a c i ng ，a n d t h e de s i g n o f f a c i n g s t r u c t u r e i s i n no v a t i v e l y o p t i mi z ed ，i n whi c h， t h e s e c o n d i mp e r v i o u s l a y e r a n d l e v e l i n g a n d b i n d e r l a y e r i n t r a d i t i o n a l s t ru c t u r e i s s u b s t i t u t e d b y n e w l e v e l i n g a n d b i n d e r l a y e r wi t h c e r t a i n i mpe rvi o us c a pa c i t yTh e p r ac t i ca l o p e r a t i o n of t he r e s e rvo i r s h o ws t ha t t h e ne w d e s i g n ha s a g o o d i m p e rvi o u s e f f e c t a n d e c o n o m i c b e n e fi t ， a n d a t t h e s a m e t i me ， i t a l s o g u a r a n t e e s t h e s a f e o p e r a t i o n o f p r o j e c t Ke y W or ds ：bi t u mi no u s c o n c r e t e ；i mp e rvi o u s f a c i n g ；s i mpl e s t r uc t ur e ；c o mpo s i t e s t r uc t u r e ；l e v e l i ng a n d b i n d e r l a y e r wi t h i mpe r v i o u s c a p a c i t y ；Zha n g he wa n Pu mp e ds t o r a g e Po we r S t a t i o n 中图分类 号： T V 4 3 1 5 ( 2 2 2 ) 文献标 识码 ： A 文章编号 ： 0 5 5 9 9 3 4 2 ( 2 0 1 1 ) 0 4 0 0 3 9 0 4 沥 青 混 凝 土 是 以 沥 青 为 胶 结 材 料 ，与 骨 料( 碎 石 、砂 、 填 充 料 等 ) 按 规 定 配 合 比 拌 制 、 固 结 而 成 的建 筑 材 料 。交 通 部 门在 高速 公 路 、机 场 跑 道 建设 上 有 着 广 泛 的 应 用 。 因 其 防 渗 性 能 好 ，也 用 于 水 利 水 电 行 业 的 土 石 坝 、 蓄 水 池 、 渠 道 、 河 道 、 堤 防 、 护 岸( 坡 ) 等 的 防 渗 体 。 2 0世 纪 5 0、6 0年 代 ， 欧 洲 已 将 沥 青 混 凝 土 用 于 水 库 大 面 积 防 渗 。 近 年 来 ， 随 着 天 荒 坪 、张 河 湾 、 西 龙 池 、宝 泉 等 抽 水 蓄 能 电 站 沥 青 混 凝 土 防 渗 工 程 的 陆 续 建 成 国 内水 T 沥 青 混 凝 土 防 渗 设 计 和 施 工 技 术 得 到 了 快 速 发 展 。 1 沥青混凝土防渗面板结构 沥 青 混 凝 土 面 板 防 渗 断 面 形 式 一 般 有 简 式 和 复 式 之 分 ， 根 据 T 程 的 重 要 程 度 、 安 全 要 求 、地 质 条 件 等 因 素 ，综 合 考 虑 技 术 经 济 要 求 选 用 。 1 1 复式 断面 传 统 的复式 断 面结 构 一 般 分 5层 从 上 往 下分 别 为 封 闭 层 、上 防 渗 层 、排 水 层 、下 防 渗 层 、整 平 胶 结 层 复 式 断 面 简 图 见 图 1 ，各 结 构 层 的 作 用 及 设 计 参 数 见 表 1 。 1 2简式 断 面 考 虑 到 沥 青 混 凝 土 防 渗 层 本 身 渗 透 系 数 叮 以 达 到 l 1 0 e m s以 下 ， 防 渗 性 能 很 好 ，几 乎 可 以认 为 是 不 透 水 的 ， 除 非 发 生 破 坏 ， 复 式 断 面 中 的 排 水 层 收 稿 日期 ：2 01 0 0 7 0 5 作者简介 ：张向前 ( 1 9 7 2 一) ，男 ，河南漯河人 ，高级一 r ： 程师 ，从 事水 T 结 构 设 计工 作 ， JJ r“。， J 上防渗层，厚 1 0 0IT l m 排水层，厚 8 0 -M0 0 I n n 1 下防渗层 ，厚 5 0mm 整平胶 结层 ，厚 7 0 1 0 0 mm I fi fl f i I f i I f l fI f i ? l I l i ff i f I f I i J 图 1 复式断面结构简图 和 下 防渗层 发挥 作 用 的几 率很 小 。因此 ，很 多工 程 选 择 了省掉 复式 断 面 中 的排水 层 和 下 防渗 层 的结 构 形 式 这 就 是 简 式 断 面 简 式 断 面 简 图 见 图 2 。 封闭层，厚 2I T I IT I 上防渗层，厚 1 0 0 mIn f 。 。 。 。 。 。 。 一 艇平胶结层 ，厚 7 0 1 0 0 i n m 碎石垫层 图 2简 式 断 面 结 构 简 图 1 3应用情 况 欧 美 国 家 大 多 采 用 简 式 断 面 德 国 的 金 谷 ( Go l d i s t h a 1 ) 、 瑞 本 勒 特( Ra b e n l e i t e ) 、 盖 斯 特 哈 赫 特( G e e s t h a c h t ) 、埃 格 贝格( E g g b e r g ) 、瓦 尔 德 克 ( W a l d e e k ) 上 库 ， 西 班 牙 的 费 德 罗( E I F e d e r a 1 )、 科尔 斯特 一 拉 穆 埃拉( Co r t e s L a Mu e l a )上 库 ，卢森 堡 的 菲 安 登 ( V i a n d e n ) 上 库 ， 比 利 时 的 特 鲁 瓦 蓬 (C o o T r o i s P o n t s ) 上 库 ， 意 大 利 的 欧 雅 斯 托 ( Og l i a s t r o )水 库 、 车 西 玛( C e s i ma ) 上 库 ，希 腊 的 皮 尔 诺 斯( P y r n o s Va l l e y )水 库 ，斯 洛 文 尼 亚 的 阿 夫 斯A v c e )上 库 ，美 国 的路 丁 顿( L u d i n g t o n)上 库 ， 都 采 用 简 式 断 面 。德 国 的 金 谷 下 水 库 、格 莱 姆 斯 ( Gl e ms )上 库 则 采 用 了 复 式 断 面 。 日本 多 采 用 复 式 断 面 ， 沼 原 坝 、双 叶 坝 、蛇 尾 川( 盐 原 )八 汐 坝 、京 极 等 丁 程 都 采 用 了 复 式 断 面 。 国 内 天 荒 坪 、 西 龙 池 、宝 泉 等 电 站 都 采 用 了 简 囫 cl L e r P o w e r V o 1 3 7 N o 4 式 断 面 ，张 河 湾 电 站 采 用 复 式 断 面 。 实 践 证 明 ，很 多 采 用 简 式 断 面 结 构 的 工 程 实 际 运 行 效果 很 好 ，但 是 在 某些 情 况 下 ，如 ：基 础 条件 不 均 匀 、地 下 水 位 较 低 等 ，防 渗 面 板 有 时 会 发 生 破 坏 ，但 由 于 简 式 断 面 不 能 很 好 地 实 时 监 测 到 漏 水 情 况 ，无 法 及 时 作 出 处 理 反 应 ， 可 能 会 导 致 严 重 后 果 和 重 大 损 失 。 某 抽 水 蓄 能 电 站 上 水 库 库 盆 为 沥 青 混 凝 土 面 板 防渗 ，采 用 的是 简式 断面 ，首次 蓄 水后 ，观 测 到 的 渗水 量 不 大 ，水 库放 空 后 发现 库 底 有一 条 裂缝 ；修 补后 重新 蓄水 。发 现 异 常后 放 空 ，库 底 发 现 9条裂 缝 ： 修 补 完 成 后 再 次 蓄 水 ，一 年 后 放 空 检 查 又 发 现 7条 裂 缝 ：一 年 后 再 次 放 空 再 发 现 9条 裂 缝 。 虽 然 库 底 设 置 了 检 查 廊 道 ， 但 大 部 分 渗 漏 水 都 直 接 进 人 山体 内部 ，检 查廊 道 收 集 到 的水 量 只是 实 际渗 漏量 的 很 少 一 部 分 ， 较 小 的 渗 漏 量 变 化 可 能 会 被 忽 略 ， 甚 至 造 成 误 判 。 如 果 库 底 基 础 岩 层 存 在 遇 水 敏 感 的 软 弱 层 ， 渗 水 长 期 作 用 可 能 影 响 山 体 稳 定 ， 导 致 严 重 后 果 。 复 式 断 面 由 于 采 用 上 、下 两 道 防 渗 层 和 其 间 排 水层 的夹层 式 结 构 可 以监测 出哪怕 是 非 常小 的水 库 渗 漏 量 ，对 水库 的安 全运 行 具 有 重要 意 义 。但增 加 的排 水 层 和 下 防 渗 层 会 增 加 材 料 费 用 和 摊 铺 施 工 工 作量 。对 T程 造价 和工期 有较 大影 响 。 2 沥青混凝土面板 断面形式选择 在 实 际 应 用 中 ，沥 青 混 凝 土 面 板 断 面 形 式 选 择 应根 据工 程实 际情 况 、施T技 术水 平综 合考 虑确 定 。 一 般 情 况 下 ，如 果 不 存 在 制 约 工 程 稳 定 安 全 的 控 制 性 因 素 ， 采 用 简 式 断 面 可 取 得 很 好 的 防 渗 效 果 ，且 有 很 好 的 经 济 性 ； 对 渗 漏 影 响 较 大 ，会 改 变 基 础 水 文 地 质 条 件 危 及 工 程 安 全 的 以及 特 别 重 要 、 失 事 后 损 失 巨 大 或 影 响 十 分 严 重 的 ，需 加 强 水 库 渗 漏 控 制 的 工 程 ，一 般 采 用 复 式 断 面 。伴 随 设 计 理 论 和 施 工 技 术 _ 艺 水 平 的 发 展 进 步 ，经 比较 论 证 ，对 面 第 3 7卷第 4期 张 向前 ： 张河湾抽水蓄能 电站上水库沥青混凝土面板防渗结构 板 断 面 形 式 进 行 不 断 优 化 改 进 正 在 成 为 一 种 发 展 趋 势 。 3 张河湾电站上水库沥青混凝土面板设计 3 1 工 程概 况 张 河 湾 抽 水 蓄 能 电 站 -52于 河 北 省 石 家 庄 市 井 陉 县 测 鱼 镇 附 近 的 甘 陶 河 干 流 上 。 电 站 总 装 机 容 量 1 0 0 0 MW ，装 机 4台 ， 单 机 容 量 2 5 0 MW 。 电 站 枢 纽 南 上 水 库 、下 水 库 、水 道 系 统 、地 下 厂 房 系 统 等 组 成 ，工 程 等 级 为 一 等 。 上 水 库 位 于 下 水 库 左 岸 的 老 爷 庙 山 顶 ， 采 用 开 挖 筑 坝 同 库 而 成 。 上 水 库 采 用 沥 青 混 凝 土 面 板 全 库 防 渗 ，库 坡 防渗 面 积 2 0万 m ， 库 底 防 渗 而 积 1 3 7 万 n l ， 总 防 渗 面 积 3 3 7万 n l 。 上 水 库 正 常 蓄 水 位 8 1 0 n l ， 死 水 位 7 7 9 m， 工 作 水 深 31 m， 总 库 容 7 7 0万 m ， 调 节 库 容 7 1 5万 m 死 库 容 5 5万 m0 。 3 - 2地 质条 件 3 2 1 地 形地 貌 老 爷 庙 俞 坪 为 古 夷 平 面 ， 呈 北 东 一 南 向 不 规 则 的 条 形 展 布 ， 南 北 长 约 2 k m ， 东 两 宽 2 5 0 7 0 0 m， 总 体 地 势 东 北 高 ， 西 南 低 ， 地 面 高 程 7 4 0 8 4 6 m。 俞 坪 东 、J 匕、两 _二 面 受 沟 谷 深 切 ， 台 缘 曲 折 ，地 形 陡 峻 3 2 2地 层岩 性 上 水 库 地 层 南 寒 武 系 馒 头 组 与长 城 系 大 红 峪 组 组 成 _ 二 者 呈 平 行 不 整 合 接 触 。 寒 武 系 地 层 大 多 为 薄 层 状 ，其 中 砂 质 泥 岩 、砂 泥 岩 夹 泥 灰 岩 的 性 质 软 弱 ， 强 度 较 低 ， 遇 水 可 软 化 ， 失 水 易 崩 解 。 长 城 系 大 红峪 组 石 英 砂 岩质 地 坚 硬 、性 脆 ，强度 高 高 倾 角 裂 隙 发 育 ， 透 水 性 强 。 夭 l 层 问 错 动 地 层 巾 顺 层 发 育 有 众 多 软 弱 夹 层 ，强 度 低 ， 亲 水 性 较 强 ，对 坝 基 抗 滑 稳 定 不 利 。 3 2 3 水 文地 质 上水 库 周 边 为 深 切 沟 谷 ，排 泄 条 件 较 好 ，无 地 表 水 体 分 布 。 地 下 水 埋 藏 很 深 ，据 钻 孔 Z K1的 观 测 资料 ，地 下水 埋 深 2 8 4 1T I ，地 下水 位 为 5 2 3 7 6 m。 3 2 4软 弱夹层 通 过 勘 探 揭 露 上 水 库 地 层 中 普 遍 发 育 有 顺 层 的 软 弱 夹 层 。 其 l I 1 馒 头 组 地 层 有 软 弱 夹 层 2 5条 ， 库 盆 内 大 部 分 将 被 挖 除 ， 少 部 分 在 库 周 坝 基 下 分 布 ； 大 红 峪 组 地 层 有 软 弱 夹 层 5 3条 ， 大 多 分 布 在 库 盆 下 并 在 台 缘 陡 崖 ： 出 露 。 软 弱 夹 层 按 物 质 组 成 及 结 构 特 征 分 为 两 类 ： I 类 为 泥 央 碎 屑 型 ，夹 层 面 呈 舒 缓 波 状 起 伏 ，起 伏 差 很 小 ，普 遍 有 泥 膜 ，遇 水 软 化 ，抗 剪 强 度 低 ： 类 为 碎 屑 岩 片 型 ，夹 在 软 硬 相 间 岩 层 内 ， 呈 舒 缓 波 状 起 伏 差 较 小 ， 主 要 充 填 岩 片 和 碎 屑 ，局 部 见 有 泥 膜 ， 该 类 夹 层 长 期 受 到 水 的 浸 泡 作 用 ，将 逐 渐 向 I类 夹 层 转 化 。 夹 层 粘 土 矿 物( X一 射 线 )分 析 资 料 表 明 ， 在 大 红 峪 组 石 英 砂 岩 内 的 夹 层( 如 Rd 3 1、Rd 3 3等 ) 。 矿 物 成 分 主 要 为伊 利 石 ，含 量 达 9 9 1 0 0 ：馒 头 组 内 的 夹 层( 如 Rml 一 4、Rml 一 3等 ) 伊 利 石 含 量 为 8 1 8 8 3 9 ， 蒙 脱 石 含 量 为 7 1 8 1 ， 此 外 还 含 有 9 0 1 0 1 的 绿 泥 石 和 高 岭 石 。 根 据 试 验 资 料 ，地 质 给 出 的 软 弱 夹 层 抗 剪 指 标 建 议 值 见 表 2。 表 2上 水 库软 弱 夹层 抗 剪指 标 建议 值 层 位 羹 善 饱 和 状 态 天 然 状 态 主 要 夹 f C M P a f C MP a 层编号 3 3坝基 抗 滑稳 定 上 水 库 岩 体 中 普 遍 发 育 的 软 弱 夹 层 ， 对 坝 基 抗 滑 稳 定 不 利 。 因 此 根 据 软 弱 夹 层 抗 剪 指 标 地 质 建 议 值 选 取 饱 和 状 态 下 的 摩 擦 系 数 = o 2 5计 算 坝 基 深 层 抗 滑 稳 定 。 结 果 表 明 ， 正 常 蓄 水 位 + 7度 地 震 工 况 下 ，坝 基 沿 软 弱 夹 层 R d 3 -1 、 R d 3 2的 抗 滑 稳 定 安 全 系 数 达 不 到 规 范 要 求( k =1 1 0 ) ； 根 据 上 水 库 三 维 渗 流 数 值 模 拟 研 究 的 等 水 头 线 图 ，综 合 考 虑 软 弱 夹层 可 能 的饱 和 范 围和 饱 和 状 态 ，选 取 半 干 燥状 态 下 的摩 擦 系数 = o 2 7 5计 算 坝基 深层 抗 滑稳 定 ，各工 况 下 计 算 结 果 可 以 满 足 规 范 要 求( 1 1 0 ) ， 坝 基 深 层 抗 滑 稳 定 计 算 结 果 见 表 3 。 表 3坝 基 深 层 抗 滑 稳 定 安 全 系 数 计 算 情 况 表 明 软 弱 夹 层 饱 水 后 强 度 降 低 成 为 坝 基 抗 滑 稳 定 的 控 制 L 大 素 ，这 也 要 求 张 河 湾 上 水 库 采 用 防 渗 性 能 更 好 的 沥 青 混 凝 土 面 板 防 渗 形 式 ， 并 进 一 步 研 究 采 用 能 实 时 监 控 渗 漏 情 况 、安 全 性 更 高 的 全 库 防 渗 系 统 3 4沥青 混 凝土 面板 设计 初 步 设 计 阶 段( 等 同 可 行 性 研 究 阶 段 ) 选 择 了 沥 青 混 凝 土 复 式 断 面 方 案 ， 考 虑 到 沥 青 混 凝 土 技 术 的发 展 针 对 沥 青 混 凝 土 面 板 复 式 断 面 和 简 式 断 面 存 在 的 问 题 ，在 保 证 防 渗 效 果 的 基 础 上 ， 转 变 设 计 思 路 分 析 面 板 各 层 的 工 作 原 理 ， 重 点 对 整 平 胶 结 层 的 功 能 、工 作 性 能 、施 工 条 件 进 行 了 分 析 和 重 新 设 计 。 沥 青 混 凝 土 上 防 渗 层 已经 具 有 很 好 的 防 渗 性 能 ， 一 般 不会 发生 渗 漏 。面 板 在实 际 运行 中 ，由于 基 础 不 均 匀 变 形 ，或 者 施 工 缺 陷 可 能 会 造 成 局 部 细 微 裂 缝 漏 水 渗 漏 水 通 过 上 防 渗 层 裂 缝 进 入 排 水 层 的 过 程 中 ， 已 经 损 失 了 大 部 分 的 水 头 ， 因 此 ，作 为 第 二 道 防 渗 层 ，下 防 渗 层 设 计 标 准 可 以 大 大 降 低 。 整 平 胶 结层 本 身材 料也 是 沥青 混 凝 土 ，只 要将 其 配合 比 稍 作 调 整 ，适 当 加 大 沥 青 和 填 料 含 量 ，完 全 可 以 起 到 下 防 渗 层 的 作 用 。 经 过 研 究 和 实 践 ，相 对 于 排 水 层 渗 透 系 数 1 1 0 c m s来 说 ，整 平 胶 结 层 的 渗 透 系 数 控 制 在 5 1 0 c m s以 下 ， 即 整 平 胶 结 层 与 排 水 层 渗 透 系 数 相 差 2 0 0 0倍 ， 完 全 可 以 起 到 相 对 隔 水 层 的 作 用 ，配 合 排 水 廊( 管 ) 道 系 统 ，可 以 收 集 绝 大 部 分 的 渗 漏 水 。整 平 胶 结 层( 碾 压 后 ) 的 技 术 指 标 确 定 如 表 4所 示 。 表 4防渗 整 平 胶 结 层 技 术 指标 同 时 从 传 统 意 义 上 来 说 ， 整 平 胶 结 层 的 作 用 只 是 整 平 基 础 为 上 部 面 板 提 供 一 个 机 械 作 业 的平 面 。 同 时 也 为 沥 青 混 凝 土 面 板 基 础 下 卧 层 与 面 板 之 间 的 软 硬 过 渡 进 行 变 形 协 调 。 基 础 软 硬 以 及 摊 铺 机 的 压 实 效 率 对 整 平 胶 结 层 性 能 有 一 定 制 约 ， 随 着 大 型 摊 铺 施 工 机 械 的 发 展 应 用 ， 以 目前 的施 工 技 术 条 件 整平 胶结 层要 达 到孔 隙率 5 ，渗 透 系数 5 1 0 c m s的 目标 ，完 全 可 以 做 到 。 经 优 化 设 计 ， 张 河 湾 上 水 库 最 终 实 施 的 方 案 是 ：沥 青 混 凝 土 防 渗 面 板 采 用 从 上 往 下 分 别 为 封 闭 层 、防 渗 层 、 排 水 层 、 ( 防 渗 ) 整 平 胶 结 层 的 4层 结 构 形 式 ， 结 构 分 层 及 技 术 指 标 见 表 5，断 面 简 图 见 图 3。 相 对 于 传 统 的 沥 青 混 凝 土 复 式 断 面 该 方 案 可 减 少 沥 青 混 凝 土 工 程 量 约 l 2 2 0 ， 由 于 少 摊 铺 一 表 5张河湾上水库沥青混凝土面板结构分层及技术指标 封闭层，厚2 mm 1 上防渗层，厚 1 0 0 m i l l f 排水层，厚8 0m m( 库坡) l O O mm ( 库底 ) I ( 防渗)整平胶结层，厚 8 0 mm 【 。 碎石垫层 图 3张 河 湾 上 水 库 沥青 混 凝 土 面 板 断 面 结构 简 国 层 ， 可 缩 短 工 期 2 0 。 更 为 重 要 的 是 ， 与 库 底 完 善 的排 水检 查 廊道 系统 配 合 实 现 了渗 漏水 的收 集 和 实 时 监控 ，一旦 面 板运 行 状 况发 生 变 化 ，可 确保 在 第 一 时 间 作 出 处 理 反 应 。 避 免 导 致 严 重 后 果 和 重 大 损 失 。 张 河 湾 上 水 库 沥 青 混 凝 土 面 板 施 工 由 日本 大 成 建 设 株 式 会 社 与 中 国 葛 洲 坝 水 电 工 程 集 团 组 成 的 联 营体 中标 承建 。相对 原 传 统 复式 断 面结 构形 式 ，减 少 沥 青 混 凝 土 约 1 9万 i n ， 节 省 投 资 约 5 8 0 0万 元 ， 缩短工 期约 3个 月 。 张河湾抽 水 蓄能 电站上 水库 于 2 0 0 7年 9月开始 下 闸 蓄 水 ，并 于 2 0 0 8年 9月 2 8 13成 功 蓄 水 至 正 常 蓄 水 位 8 1 0 1T I 经 过 近 两 年 的 运 行 ， 水 库 沥 青 混 凝 土 面 板 本 身 基 本 无 渗 漏 ， 表 现 出 良好 的 防 渗 性 能 ， 目前 运 行 正 常 。 4 结语 相 比 传 统 的 复 式 结 构 形 式 ， 张 河 湾 电 站 上 水 库 改进 后 的 沥青 混凝 土面 板结 构 ，在达 到 同样 的 防渗 效 果 的前 提 下 工 程 造 价 相 对 较 低 ，且 能 对 工 程 的 渗 漏 情 况 进 行 及 时 监 控 和 评 价 ， 对 确 保 工 程 的 安 全 运 行 具 有 重 要 意 义 ， 对 国 内 其 他 已 经 或 考 虑 采 用 沥 青 混 凝 土 防 渗 的 工 程 也 具 有 很 好 的 借 鉴 作 用 。 ( 责 任编 辑常 青) 囫Wa t e r P o u JP ， V o 1 3 7 N o 4
