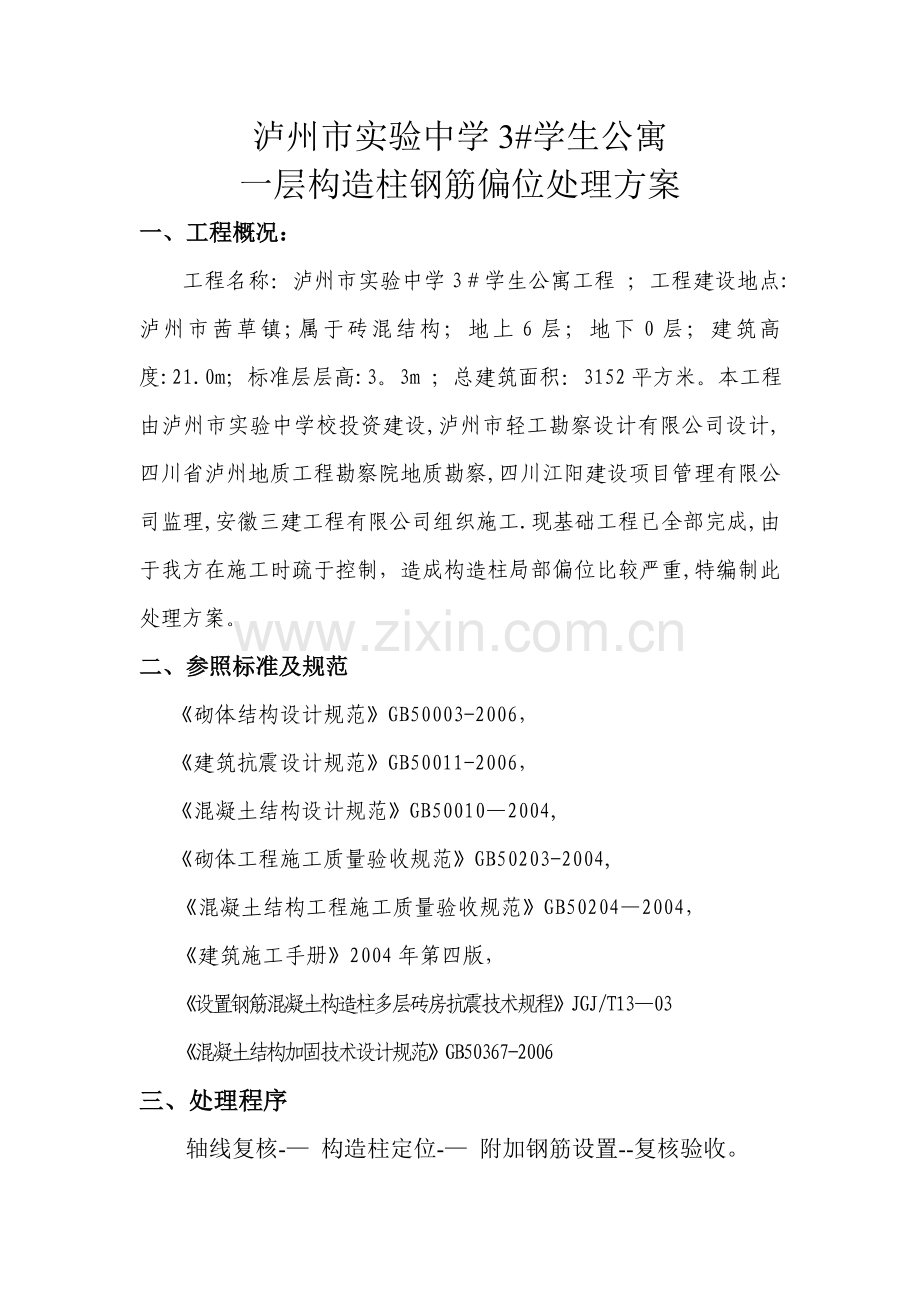

泸州市实验中学3#学生公寓
一层构造柱钢筋偏位处理方案
一、工程概况：
工程名称：泸州市实验中学3＃学生公寓工程 ；工程建设地点:泸州市茜草镇;属于砖混结构；地上6层；地下0层；建筑高度:21.0m；标准层层高:3。3m ；总建筑面积：3152平方米。本工程由泸州市实验中学校投资建设,泸州市轻工勘察设计有限公司设计,四川省泸州地质工程勘察院地质勘察,四川江阳建设项目管理有限公司监理,安徽三建工程有限公司组织施工.现基础工程已全部完成,由于我方在施工时疏于控制，造成构造柱局部偏位比较严重,特编制此处理方案。
二、参照标准及规范
《砌体结构设计规范》GB50003-2006，
《建筑抗震设计规范》GB50011-2006，
《混凝土结构设计规范》GB50010—2004,
《砌体工程施工质量验收规范》GB50203-2004,
《混凝土结构工程施工质量验收规范》GB50204—2004，
《建筑施工手册》2004年第四版，
《设置钢筋混凝土构造柱多层砖房抗震技术规程》JGJ/T13—03
《混凝土结构加固技术设计规范》GB50367-2006
三、处理程序
轴线复核-— 构造柱定位-— 附加钢筋设置--复核验收。

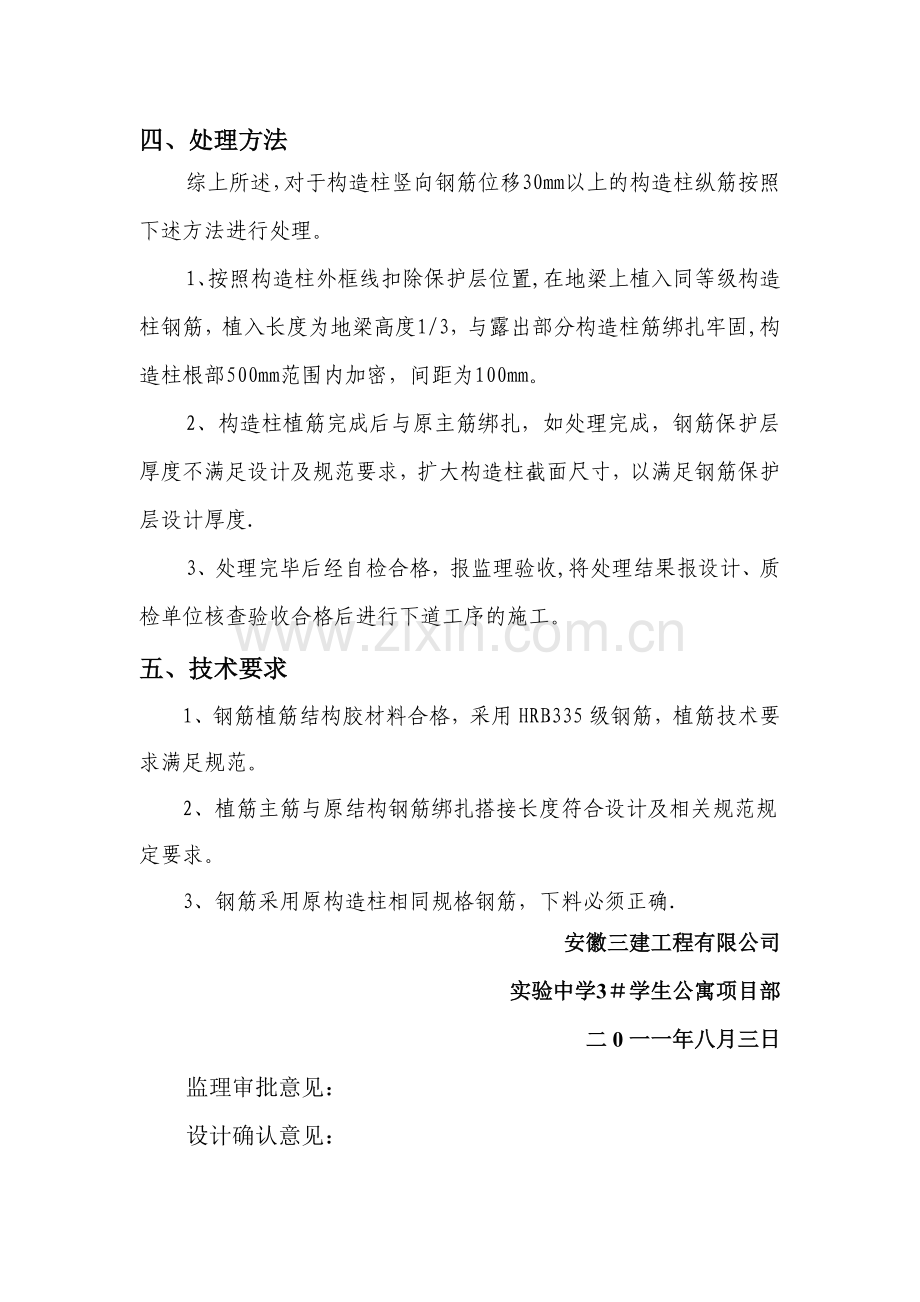

四、处理方法
综上所述，对于构造柱竖向钢筋位移30mm以上的构造柱纵筋按照下述方法进行处理。
1、按照构造柱外框线扣除保护层位置,在地梁上植入同等级构造柱钢筋，植入长度为地梁高度1/3，与露出部分构造柱筋绑扎牢固,构造柱根部500mm范围内加密，间距为100mm。
2、构造柱植筋完成后与原主筋绑扎，如处理完成，钢筋保护层厚度不满足设计及规范要求，扩大构造柱截面尺寸，以满足钢筋保护层设计厚度.
3、处理完毕后经自检合格，报监理验收,将处理结果报设计、质检单位核查验收合格后进行下道工序的施工。
五、技术要求
1、钢筋植筋结构胶材料合格，采用HRB335级钢筋，植筋技术要求满足规范。
2、植筋主筋与原结构钢筋绑扎搭接长度符合设计及相关规范规定要求。
3、钢筋采用原构造柱相同规格钢筋，下料必须正确.
安徽三建工程有限公司
实验中学3＃学生公寓项目部
二0一一年八月三日
监理审批意见：
设计确认意见：
业主审批意见:
