自来水管线保护方案.doc

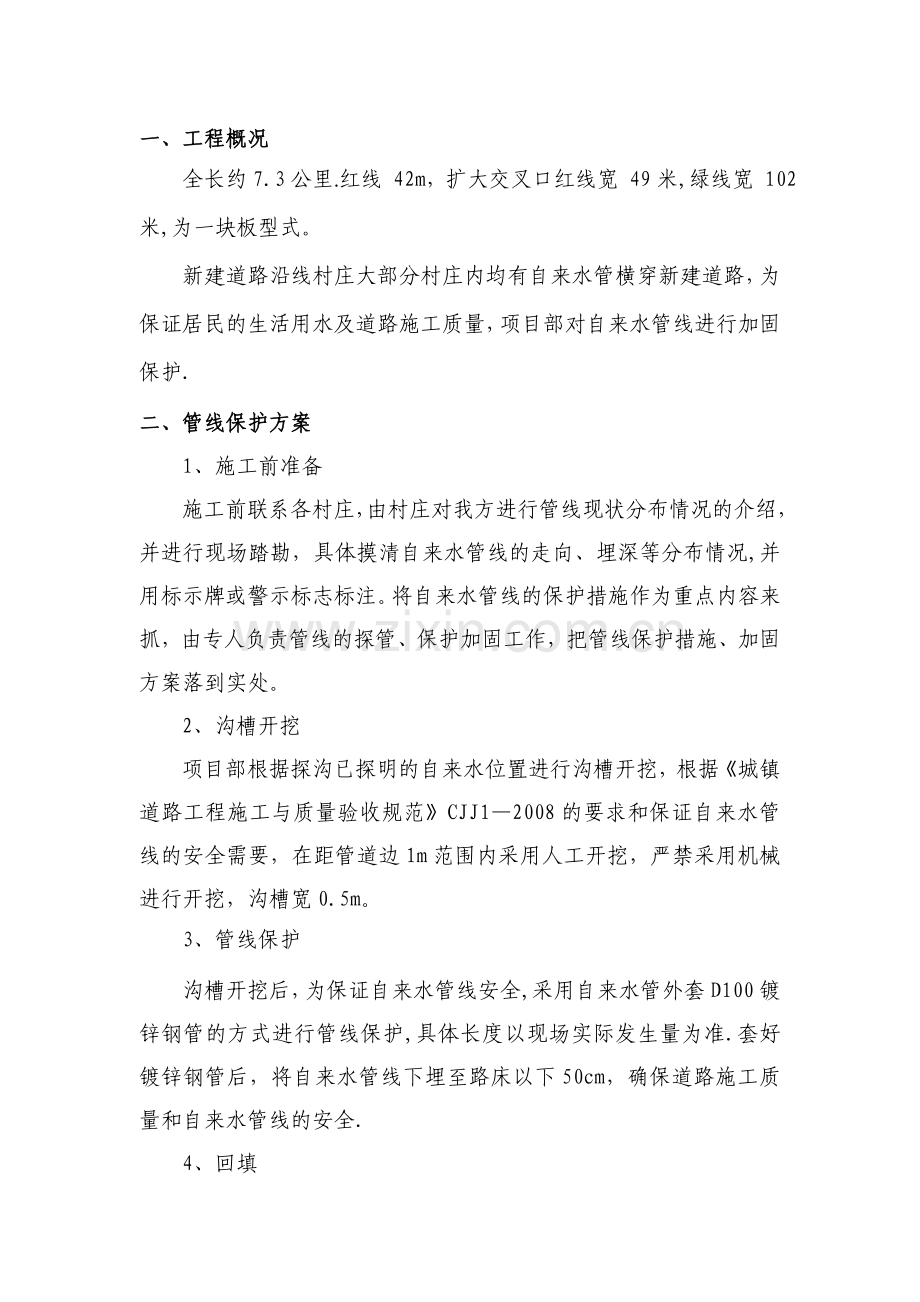

一、工程概况
全长约7.3公里.红线 42m，扩大交叉口红线宽 49米,绿线宽 102米,为一块板型式。
新建道路沿线村庄大部分村庄内均有自来水管横穿新建道路，为保证居民的生活用水及道路施工质量，项目部对自来水管线进行加固保护.
二、管线保护方案
1、施工前准备
施工前联系各村庄，由村庄对我方进行管线现状分布情况的介绍，并进行现场踏勘，具体摸清自来水管线的走向、埋深等分布情况,并用标示牌或警示标志标注。将自来水管线的保护措施作为重点内容来抓，由专人负责管线的探管、保护加固工作，把管线保护措施、加固方案落到实处。
2、沟槽开挖
项目部根据探沟已探明的自来水位置进行沟槽开挖，根据《城镇道路工程施工与质量验收规范》CJJ1—2008的要求和保证自来水管线的安全需要，在距管道边1m范围内采用人工开挖，严禁采用机械进行开挖，沟槽宽0.5m。
3、管线保护
沟槽开挖后，为保证自来水管线安全,采用自来水管外套D100镀锌钢管的方式进行管线保护,具体长度以现场实际发生量为准.套好镀锌钢管后，将自来水管线下埋至路床以下50cm，确保道路施工质量和自来水管线的安全.
4、 回填

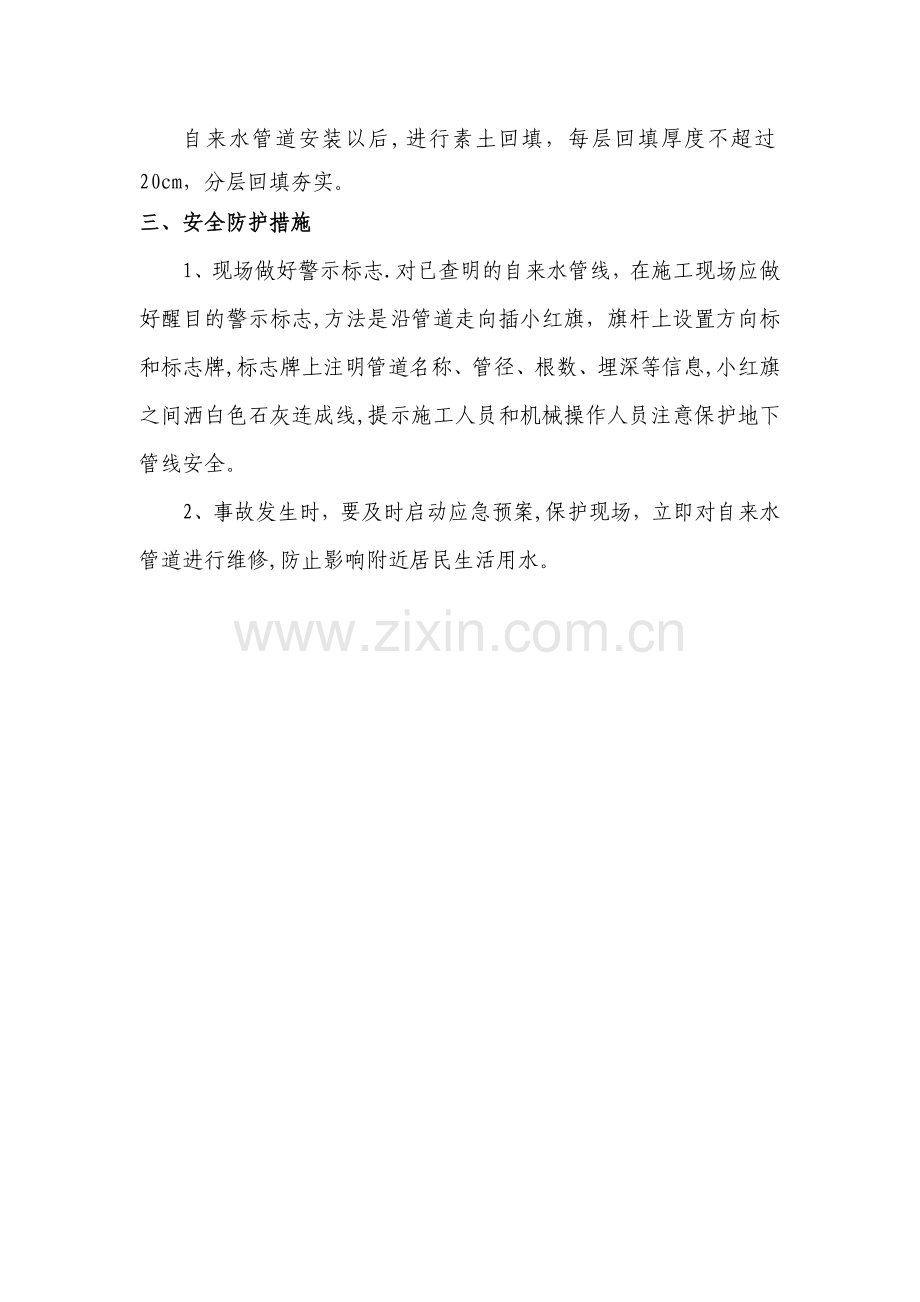

自来水管道安装以后,进行素土回填，每层回填厚度不超过20cm，分层回填夯实。
三、 安全防护措施
1、现场做好警示标志.对已查明的自来水管线，在施工现场应做好醒目的警示标志,方法是沿管道走向插小红旗，旗杆上设置方向标和标志牌,标志牌上注明管道名称、管径、根数、埋深等信息,小红旗之间洒白色石灰连成线,提示施工人员和机械操作人员注意保护地下管线安全。
2、事故发生时，要及时启动应急预案,保护现场，立即对自来水管道进行维修,防止影响附近居民生活用水。
