DB65/ T3119—2010

（资料性附录）
建筑消防设施标识式样

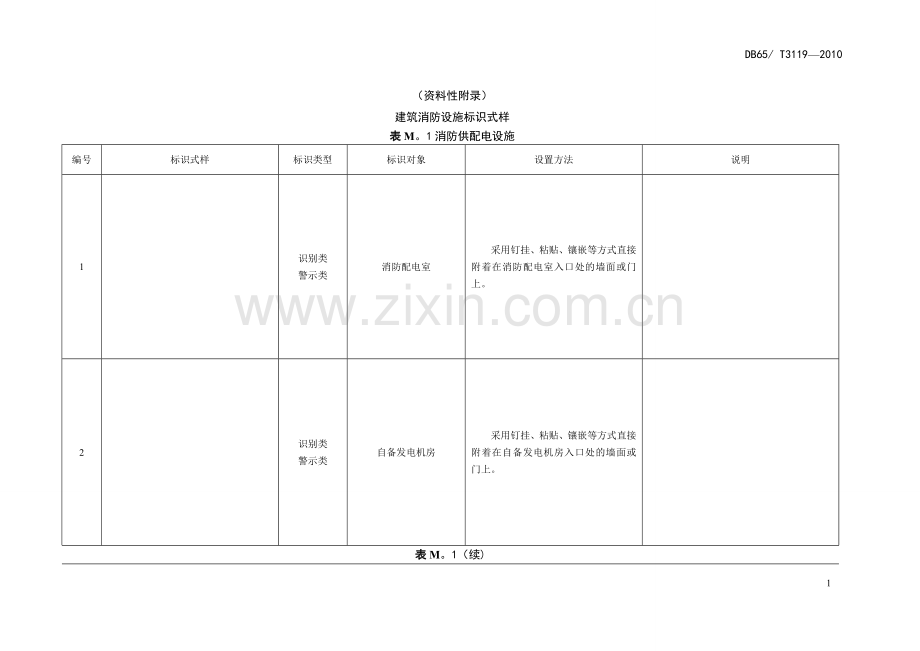

表M。1消防供配电设施
编号
标识式样
标识类型
标识对象
设置方法
说明
1

识别类
警示类
消防配电室
采用钉挂、粘贴、镶嵌等方式直接附着在消防配电室入口处的墙面或门上。

2

识别类
警示类
自备发电机房
采用钉挂、粘贴、镶嵌等方式直接附着在自备发电机房入口处的墙面或门上。

表M。1（续)
3

识别类
消防电源主电源配电柜
采用粘贴方式直接附着在配电柜的醒目位置.
尺寸：
高0.100 m
宽0。160 m
可根据设备大小，等比放缩。
4

识别类
消防电源备用电源配电柜
采用粘贴方式直接附着在配电柜的醒目位置。
尺寸:
高0.100 m
宽0。160 m
可根据设备大小，等比放缩。
5

识别类
消防水泵、排烟风机、防火卷帘、消防电梯等消防设施的专用配电柜
采用粘贴方式直接附着在配电柜的醒目位置.
尺寸：
高0。100 m
宽0。160 m
可根据设备大小，等比放缩.
内容:
根据标识对象,调整标识内容。
表M。2消防供水
编号
标识式样
标识类型
标识对象
设置方法
说明
1

识别类
警示类
消防水泵房
采用钉挂、粘贴、镶嵌等方式直接附着在消防水泵房入口处的墙面或门上。
尺寸：
高0。256 m
宽0.160 m
可根据需要,等比放大。
2

识别类
警示类
消防水箱间
采用钉挂、粘贴、镶嵌等方式直接附着在消防水箱间入口处的墙面或门上。
尺寸：
高0.256 m
宽0。160 m
可根据需要，等比放大.
表M.2(续)
3

识别类
警示类
提示类
水泵接合器
1、采用标志杆设置在水泵接合器旁边或附近位置。
2、采用钉挂、粘贴、镶嵌等方式直接附着在水泵接合器附近的建筑墙面上。
尺寸：
高0。250 m、宽0。400 m
可等比放大.
指示方向的提示类标识，应根据设置地点和设施的位置关系确定。
内容：根据所属系统、区域，调整标示内容。
4

提示类
水泵接合器管道控制阀
采用拉链、绳索将标识悬挂在阀门便于观察的位置.
尺寸：
高0。100 m
宽0。160 m
可根据设备大小，等比放缩.
内容：
根据所属的灭火系统，调整标识内容.
5

识别类
消防水池
1、采用标志杆设置在消防水池旁边或附近位置。
2、采用钉挂、粘贴、镶嵌等方式直接附着在消防水池池壁。
尺寸:
室内：宽0.256 m、高0.160 m
室外：高0。250 m、宽0。400 m
可根据需要，等比放大.
表M.2（续）
6

识别类
警示类
提示类
消防水池取水口
1、采用标志杆设置在消防水池取水口旁边或附近位置。
2、采用钉挂、粘贴、镶嵌等方式直接附着在消防水池取水口附近的建筑墙面上。
尺寸:
高0。250 m
宽0。400 m
可等比放大.
指示方向的提示类标识,应根据设置地点和设施的位置关系确定。
7

提示类
消防水池给水管道控制阀
采用拉链、绳索将标识悬挂在阀门便于观察的位置。
尺寸:
高0.100 m
宽0。160 m
可根据设备大小，等比放缩.
8

提示类
消防水池排水管道控制阀
采用拉链、绳索将标识悬挂在阀门便于观察的位置.
尺寸：
高0。100 m
宽0。160 m
可根据设备大小，等比放缩。
表M。2（续)
9

识别类
警示类
提示类
消防水池连通管控制阀门井
1、采用标志杆设置在消防水池连通管控制阀门井旁边或附近位置。
2、采用钉挂、粘贴、镶嵌等方式直接附着在消防水池连通管控制阀门井附近的建筑墙面上.
尺寸：
高0。250 m
宽0。400 m
可等比放大。
指示方向的提示类标识,应根据设置地点和设施的位置关系确定.
10

提示类
消防水池连通管控制阀
采用拉链、绳索将标识悬挂在阀门便于观察的位置。
尺寸：
高0.100 m
宽0.160 m
可根据设备大小，等比放缩。
11

提示类
消防水泵吸水管控制阀
采用拉链、绳索将标识悬挂在阀门便于观察的位置。
尺寸：
高0.100 m
宽0。160 m
可根据设备大小，等比放缩。
12

识别类
消防水箱
采用粘贴等方式直接附着在消防水箱便于观察。
尺寸：
宽0.256 m
高0。160 m
可根据设备大小,等比放缩。
表M.2（续）
13

提示类
消防水箱给水管道控制阀
采用拉链、绳索将标识悬挂在阀门便于观察的位置。
尺寸：
高0。100 m
宽0.160 m
可根据设备大小，等比放缩。
14

提示类
消防水箱排水管道控制阀
采用拉链、绳索将标识悬挂在阀门便于观察的位置.
尺寸：
高0。100 m
宽0。160 m
可根据设备大小，等比放缩。
15

提示类
消防水箱接入自动喷水灭火系统的管道控制阀
采用拉链、绳索将标识悬挂在阀门便于观察的位置。
尺寸：
高0。100 m
宽0。160 m
可根据设备大小，等比放缩。
16

提示类
消防水箱接入消火栓系统的管道控制阀
采用拉链、绳索将标识悬挂在阀门便于观察的位置。
尺寸：
宽0。256 m
高0。160 m
可根据设备大小，等比放缩。
表M。2（续）
17

提示类
消防水箱间连通管道的控制阀
采用拉链、绳索将标识悬挂在阀门便于观察的位置.
尺寸:
高0。100 m
宽0。160 m
可根据设备大小,等比放缩.
18

识别类
消防气压水罐
1、采用粘贴等方式直接附着在设备便于观察的部位。
2、采用拉链、绳索将标识悬挂在设备便于观察的位置。
尺寸:
高0。100 m
宽0。160 m
可根据设备大小，等比放缩。
内容：
根据所属的灭火系统，调整标识内容.
19

识别类
消防增压泵
消防稳压泵
采用拉链、绳索将标识悬挂在泵体便于观察的位置。
尺寸：
高0。100 m、宽0。160 m
可根据设备大小，等比放缩。
内容：
根据所属的灭火系统、功能和编号，调整标识内容。
20

识别类
消防增压泵控制柜
消防稳压泵控制柜
采用粘贴等方式直接附着在设备便于观察的部位.
尺寸：
高0.100 m、宽0。160 m
可根据设备大小,等比放缩。
内容:
根据控制的泵，调整标识内容。
表M。2(续）
21

提示类
消防气压水罐、消防增压泵、消防稳压泵进、出口控制阀
采用拉链、绳索将标识悬挂在阀门便于观察的位置。
尺寸:
高0。100 m,宽0。160 m
可根据设备大小，等比放缩.
内容：
根据所属的灭火系统和进出口位置，调整标识内容.
22

识别类
消防水泵
采用拉链、绳索将标识悬挂在泵体便于观察的位置.
尺寸：
高0。100 m
宽0。160 m
可根据设备大小,等比放缩。
内容:
根据所属的灭火系统、编号和区域，调整标识内容。
23

提示类
消防水泵进出口管道控制阀门
采用拉链、绳索将标识悬挂在阀门便于观察的位置。
尺寸:
高0。100 m、宽0。160 m
可根据设备大小，等比放缩。
内容：
根据所属的消防水泵、进出口位置，调整标识内容.
24

提示类
消防水泵回流管、旁通管控制阀
采用拉链、绳索将标识悬挂在阀门便于观察的位置。
尺寸:
高0。100 m、宽0.160 m
可根据设备大小，等比放缩.
内容:
根据所属的管路类型，调整标识内容。
表M。3消火栓
编号
标识式样
标识类型
标识对象
设置方法
说明
1

识别类
提示类
警示类
室外地下消火栓
1、采用标志杆设置在室外地下消火栓旁边或附近位置.
2、采用钉挂、粘贴、镶嵌等方式直接附着在室外地下消火栓附近的建筑墙面上.
尺寸：
高0.250 m
宽0。400 m
可等比放大。
内容：
指示方向的提示类标识，应根据设置地点和设施的位置关系确定。
2

识别类
提示类
警示类
室外地下消火栓给水管道阀门井
1、采用标志杆设置在室外地下消火栓给水管道阀门井旁边或附近位置。
2、采用钉挂、粘贴、镶嵌等方式直接附着在室外地下消火栓给水管道阀门井附近的建筑墙面上.
尺寸：
高0。250 m
宽0。400 m
可等比放大。
内容：
指示方向的提示类标识，应根据设置地点和设施的位置关系确定。
3

提示类
室外地下消火栓给水管道控制阀
采用拉链、绳索将标识悬挂在阀门便于观察的位置。
尺寸：
高0.100 m
宽0.160 m
可根据设备大小,等比放缩。
表M。3（续）
4

识别类
警示类
室内消火栓
采用粘贴等方式直接附着在消火栓门便于观察的部位。
尺寸：
高0。256m
宽0.160 m
可根据需要,等比放大.
5

提示类
室内消火栓给水管道控制阀门
采用拉链、绳索将标识悬挂在阀门便于观察的位置.
尺寸：
高0.100 m
宽0。160 m
可根据设备大小，等比放缩。
表M.4自动喷水灭火系统
编号
标识式样
标识类型
标识对象
设置方法
说明
1

识别类
报警阀组
采用拉链、绳索将标识悬挂在阀体便于观察的位置。
尺寸:
高0.100 m、宽0。160 m
可根据设备大小,等比放缩。
内容：
根据系统类型、保护区域,确定标识的内容。
2

提示类
报警阀给水控制阀
采用拉链、绳索将标识悬挂在阀体便于观察的位置。
尺寸:
高0。100 m
宽0。160 m
可根据设备大小，等比放缩。
3

提示类
连接水力警铃的管道控制阀
采用拉链、绳索将标识悬挂在阀体便于观察的位置.
尺寸：
高0。100 m
宽0。160 m
可根据设备大小,等比放缩。
4

识别类
末端试水装置
试水阀
采用钉挂、粘贴、镶嵌等方式直接附着在末端试水装置或试水阀设置点的建筑墙面上。
尺寸:
高0.100 m
宽0。160 m
可根据需要，等比放大。
表M。8火灾自动报警系统
编号
标识式样
标识类型
标识对象
设置方法
说明
1

识别类
警示类
消防控制室
采用钉挂、粘贴、镶嵌等方式直接附着在消防控制室入口处建筑墙面或门上.
尺寸：
宽0.160 m
高0.256 m
可根据需要,等比放大.
2

提示类
手动报警按钮
采用钉挂、粘贴、镶嵌等方式直接附着在手动报警按钮附近建筑墙面或物体上.
尺寸：
高0.100 m
宽0.160 m
可根据设备大小,等比放缩。
表M.9防排烟系统
编号
标识式样
标识类型
标识对象
设置方法
说明
1

识别类
警示类
正压送风风机房
排烟风机房
采用钉挂、粘贴、镶嵌等方式直接附着在排烟风机房入口处建筑墙面或门上。
尺寸：
宽0.160 m
高0。256 m
可根据需要,等比放大。
内容：
根据风机所属系统，确定标识的内容.
2

识别类
正压送风风机
排烟风机
1、采用粘贴等方式直接附着在风机机体明显位置。
2、采用拉链、绳索将标识悬挂在风机机体便于观察的位置。
尺寸：
高0.100 m
宽0.160 m
可根据设备大小,等比放缩。
内容：
根据风机所属系统、编号，确定标识的内容。
3

识别类
正压送风风机控制柜
排烟风机控制柜
采用粘贴等方式直接附着在控制柜表面。
尺寸：
高0.100 m
宽0。160 m
可根据设备大小，等比放缩。
内容：
根据控制的风机所属系统、编号，确定标识的内容。
表M.9(续)
4

识别类
警示类
正压送风口
机械排烟口
采用钉挂、粘贴、镶嵌等方式直接附着在风口附近建筑墙面或吊顶上。
尺寸：
高0。100 m
宽0。160 m
可根据设备大小,等比放缩。
内容:
根据所属系统，确定标识的内容.
5

识别类
电动排烟窗控制柜
采用粘贴等方式直接附着在控制柜表面.
尺寸：
高0.100 m
宽0.160 m
可根据设备大小，等比放缩。
6

识别类
电动排烟窗手动开启装置
采用钉挂、粘贴、镶嵌等方式直接附着在装置附近建筑墙面上。
尺寸:
高0。100 m
宽0。160 m
可根据设备大小，等比放缩。
表M。10防火分隔设施
编号
标识式样
标识类型
标识对象
设置方法
说明
1

警示类
常闭式防火门
采用粘贴等方式直接附着在防火门表面.
尺寸：
高0。256 m
宽0.160 m
可根据需要，等比放大。
2

警示类
防火卷帘
1、采用粘贴、镶嵌等方式直接附着在防火卷帘下方地面.
2、直接喷涂在防火卷帘下方地面.
尺寸：
根据防火卷帘尺寸确定.
表M.11安全疏散设施
编号
标识式样
标识类型
标识对象
设置方法
说明
1

警示类
安全出口
采用粘贴等方式直接附着在安全出口的门表面。
尺寸:
高0。256 m
宽0。160 m
可根据需要，等比放大.
2

警示类
疏散楼梯间
采用钉挂、粘贴、镶嵌等方式直接附着在疏散楼梯每层平台墙面明显位置.
尺寸：
高0。256 m
宽0.160 m
可根据需要，等比放大。
表M。11(续）
3

警示类
疏散通道
采用钉挂、粘贴、镶嵌等方式直接附着在疏散楼梯间首层直通室外的疏散走道墙面明显位置。
尺寸:
高0.256 m
宽0。160 m
可根据需要，等比放大。
4

提示类
紧急出口
采用粘贴等方式直接附着在紧急出口的门上。
尺寸：
高0。160 m
宽0.256 m
可根据需要，等比放大.
内容：
根据紧急出口的开启方法，确定标识的内容
5

识别类
消防电梯
采用钉挂、粘贴、镶嵌等方式直接附着在消防电梯附近墙面明显位置。
尺寸：
高0.100 m
宽0。160 m
可根据需要,等比放大。
表M.12消防车道和消防登高车操作场地
编号
标识式样
标识类型
标识对象
设置方法
说明
1

警示类
消防车道
1、采用钉挂、粘贴、镶嵌等方式直接附着在消防车道附近墙面明显位置。
2、采用标志杆设置在消防车道旁边醒目位置。
尺寸：
高0。400 m
宽0。250 m
可根据需要,等比放大。
2

警示类
消防登高车操作场地
1、采用钉挂、粘贴、镶嵌等方式直接附着在消防车道附近墙面明显位置.
2、采用标志杆设置在消防车道旁边醒目位置。
尺寸：
高0。400 m
宽0.250 m
可根据需要，等比放大.
