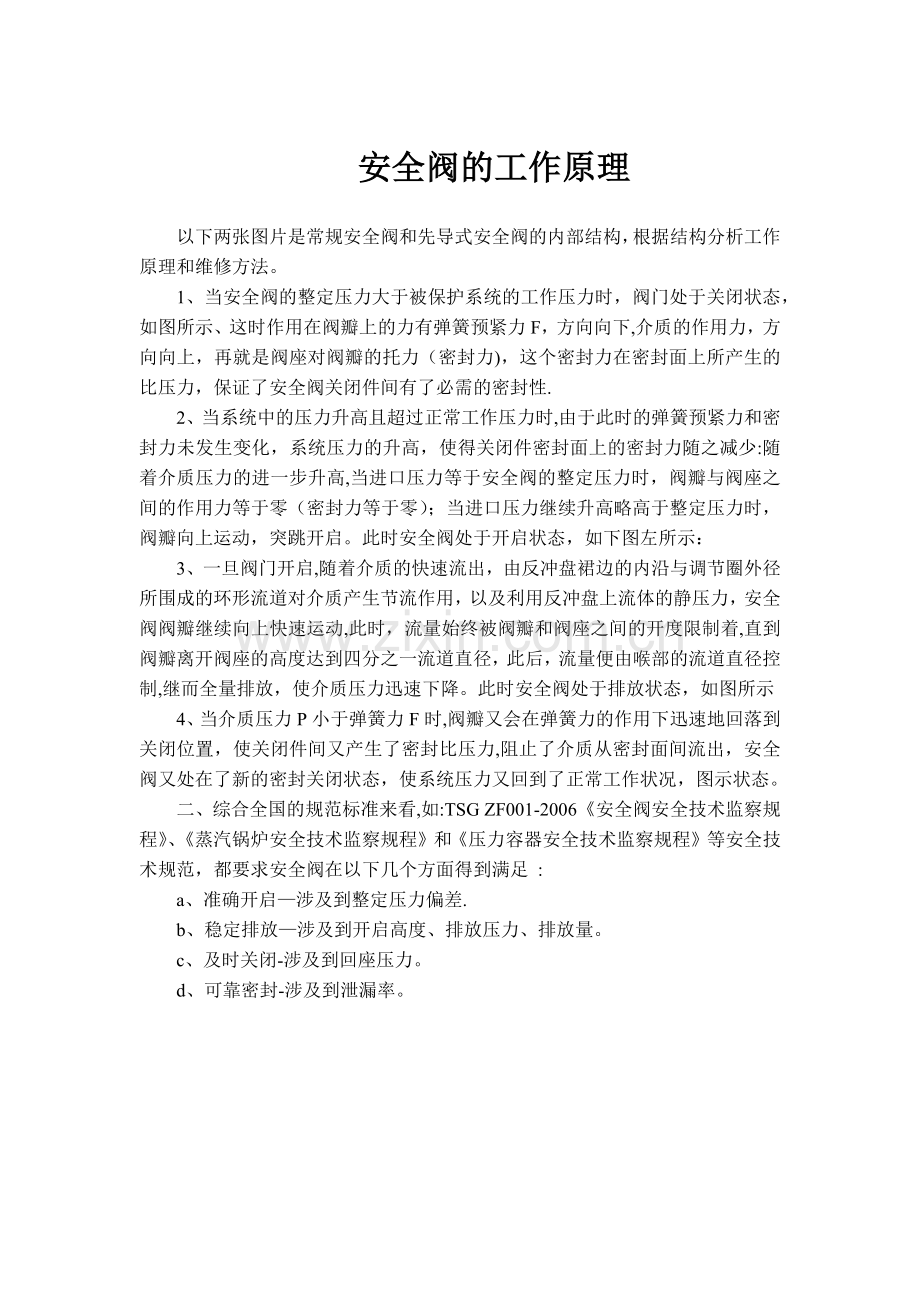

安全阀的工作原理
以下两张图片是常规安全阀和先导式安全阀的内部结构，根据结构分析工作原理和维修方法。
1、当安全阀的整定压力大于被保护系统的工作压力时，阀门处于关闭状态，如图所示、这时作用在阀瓣上的力有弹簧预紧力F，方向向下,介质的作用力，方向向上，再就是阀座对阀瓣的托力（密封力)，这个密封力在密封面上所产生的比压力，保证了安全阀关闭件间有了必需的密封性.
2、当系统中的压力升高且超过正常工作压力时,由于此时的弹簧预紧力和密封力未发生变化，系统压力的升高，使得关闭件密封面上的密封力随之减少:随着介质压力的进一步升高,当进口压力等于安全阀的整定压力时，阀瓣与阀座之间的作用力等于零（密封力等于零）；当进口压力继续升高略高于整定压力时，阀瓣向上运动，突跳开启。此时安全阀处于开启状态，如下图左所示：
3、一旦阀门开启,随着介质的快速流出，由反冲盘裙边的内沿与调节圈外径所围成的环形流道对介质产生节流作用，以及利用反冲盘上流体的静压力，安全阀阀瓣继续向上快速运动,此时，流量始终被阀瓣和阀座之间的开度限制着,直到阀瓣离开阀座的高度达到四分之一流道直径，此后，流量便由喉部的流道直径控制,继而全量排放，使介质压力迅速下降。此时安全阀处于排放状态，如图所示
4、当介质压力P小于弹簧力F时,阀瓣又会在弹簧力的作用下迅速地回落到关闭位置，使关闭件间又产生了密封比压力,阻止了介质从密封面间流出，安全阀又处在了新的密封关闭状态，使系统压力又回到了正常工作状况，图示状态。
二、综合全国的规范标准来看,如:TSG ZF001-2006《安全阀安全技术监察规程》、《蒸汽锅炉安全技术监察规程》和《压力容器安全技术监察规程》等安全技术规范，都要求安全阀在以下几个方面得到满足 :
a、准确开启—涉及到整定压力偏差.
b、稳定排放—涉及到开启高度、排放压力、排放量。
c、及时关闭-涉及到回座压力。
d、可靠密封-涉及到泄漏率。
