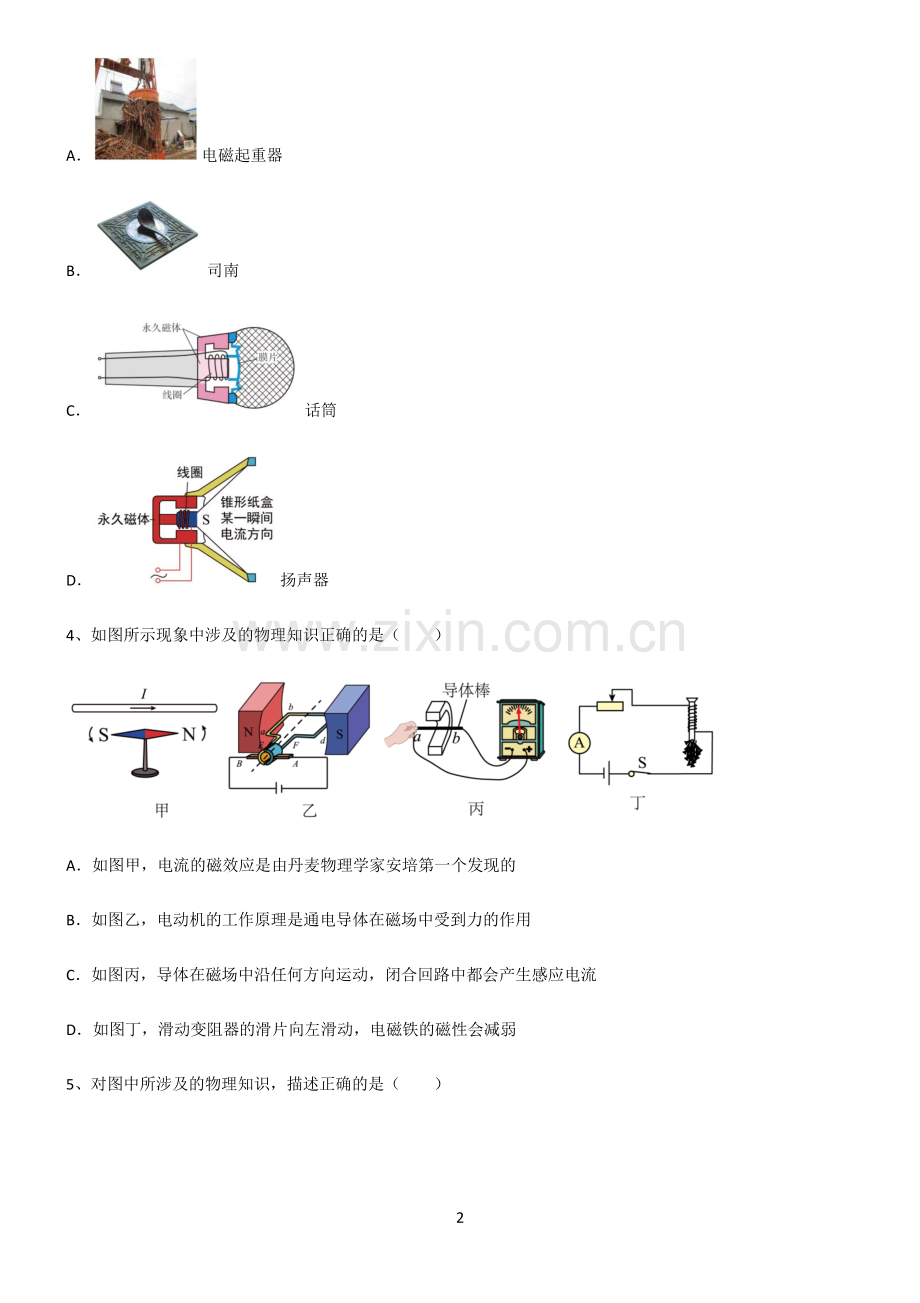

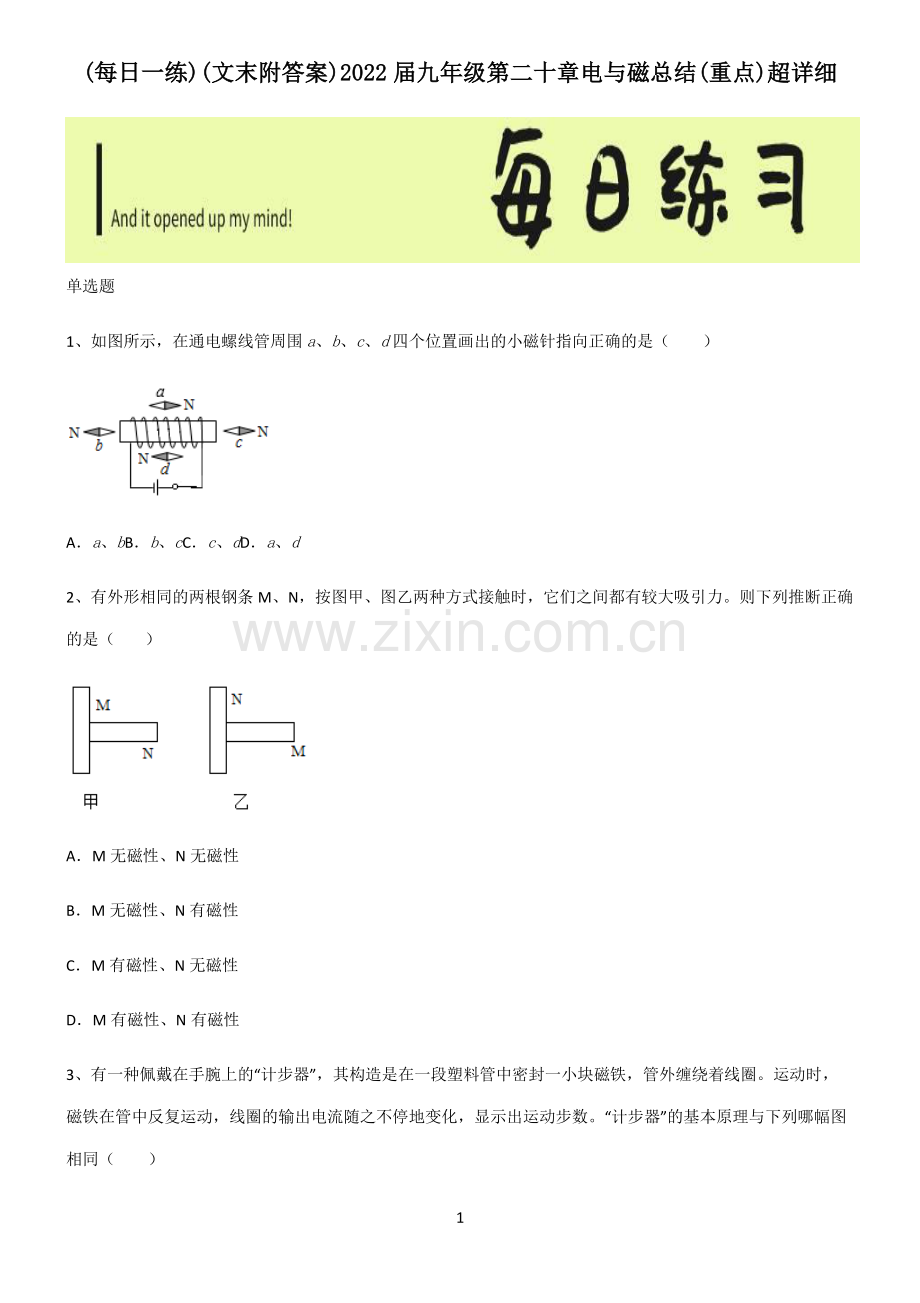

1 (每日一练每日一练)()(文末附答案文末附答案)2022)2022 届九年级第二十章电与磁总结届九年级第二十章电与磁总结(重点重点)超详细超详细 单选题 1、如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是（）Aa、bBb、cCc、dDa、d 2、有外形相同的两根钢条 M、N，按图甲、图乙两种方式接触时，它们之间都有较大吸引力。则下列推断正确的是（）AM 无磁性、N 无磁性 BM 无磁性、N 有磁性 CM 有磁性、N 无磁性 DM 有磁性、N 有磁性 3、有一种佩戴在手腕上的“计步器”，其构造是在一段塑料管中密封一小块磁铁，管外缠绕着线圈。运动时，磁铁在管中反复运动，线圈的输出电流随之不停地变化，显示出运动步数。“计步器”的基本原理与下列哪幅图相同（）2 A 电磁起重器 B 司南 C 话筒 D 扬声器 4、如图所示现象中涉及的物理知识正确的是（）A如图甲，电流的磁效应是由丹麦物理学家安培第一个发现的 B如图乙，电动机的工作原理是通电导体在磁场中受到力的作用 C如图丙，导体在磁场中沿任何方向运动，闭合回路中都会产生感应电流 D如图丁，滑动变阻器的滑片向左滑动，电磁铁的磁性会减弱 5、对图中所涉及的物理知识，描述正确的是（）3 A根据甲图的原理，可以制成电动机 B乙图中梳子能吸引小纸片，是因为摩擦创造了电荷 C丙图中的冰箱使用三脚插头更符合安全用电的原则 D丁图说明了正是因为磁感线的真实存在，所以磁场也是真实存在的 6、小丹同学在笔记本上记录了以下四条结论，其中错误的是（）A煤油温度计是根据液体热胀冷缩的性质制成的 B家用洗衣机是典型的热机 C受到平衡力作用的物体一定保持静止状态或匀速直线运动状态 D物体是由大量分子组成的 7、下列有关磁场和磁感线的说法中，正确的是（）A磁场和磁感线都是真实存在于磁体周围的 B磁场的强弱可以用磁感线的疏密程度来表示 C有磁感线的地方就有磁场，没有磁感线的地方没有磁场 D磁场的基本性质是可以对放入其中的物体产生力的作用 多选题 8、在探究蹄形磁体周围磁场的实验中，老师将玻璃板平放在磁体上，并均匀地撒上一层铁屑，轻敲玻璃板，铁屑就会有序地排列起来，如图。对实验的有关分析正确的是（）4 A撒铁屑的目的是将原来不存在的磁场显示出来 B铁屑在磁场中被磁化成一个个小磁体 C轻敲玻璃板，目的是使铁屑可以自由转动，铁屑在磁力作用下有序排列 D把玻璃板换成铁板，实验效果会更好 9、如图所示，甲、乙、丙、丁四个实验装置，下列说法正确的（）A图甲：奥斯特实验说明通电导体在磁场中受到力的作用 B图乙：扬声器与电动机的工作原理相同 C图丙：电磁感应实验中把机械能转化为电能 D图丁：当水位升高到金属块 A处时，红灯亮，绿灯灭 5 10、某同学利用如图所示的装置进行实验，下列说法中正确的是（）A该装置可研究磁场对通电导体的作用 B该装置揭示的原理可应用于发电机 C该装置实验时能将电能转化为机械能 D导体AB在磁场中的受力方向与磁场方向和电流方向有关 综合题 11、珠海的春季，天气潮湿，需要除湿，如图 1 所示为某实验室的自动除湿器。除湿器内部的电路结构由控制电路和工作电路两部分组成，简化后的电路图如图 2 所示。控制电路中的电源电压1=12V，调控电阻0的阻值范围为0 1000，R为装在除湿器内的湿敏电阻，其阻值随相对湿度（空气中含有水蒸气的百分比，单位为：%RH）变化的图像如图 2 所示，L 为磁控开关，当湿敏电阻R的阻值发生变化时，控制电路中的电流随之发生变化，当电流大于或等于 20mA 时，L 的两个由磁性材料制成的弹片具有了磁性并相互吸合，工作电路的压缩机开始带动系统进行除湿。工作电路两端电压2=220V，g为保护电阻，磁控开关 L 的线电阻不计。问：（1）当 S 接通时，可判断出图 2 中线圈上端 P 的磁极是_极；（2）磁性弹片可能是下列哪些材料组成_；6 A、钴、锌 B、铁、铝 C、钴、镍 D、铁、钢（3）开关 S 闭合后，磁控开关 L 的两个弹片在一定条件下相互吸合，涉及的知识有_；A电流的磁效应 B通电导体在磁场中受力的作用 C磁化 D磁极间相互作用（4）由图 3 可知，湿敏电阻R的阻值随着相对湿度的增加而_；在磁控开关 L 闭合条件不变的情况下，若要早点开始除湿，则应将控制电阻R0=_（两空均选：变大/变小）。（5）因实验室内有较敏感的器件，要求相对湿度控制在45%RH以内，则调控电阻0的阻值不能超过_；（6）若除过程中工作电路的总功率为 1100W，保护电阻g=4，压缩机功率是_ W。12、为延长蔬果保鲜时间，某同学帮助菜农设计了蔬果保鲜仓库的自动制冷装置.装置如图甲所示，控制电路中电源电压恒定，R1为热敏电阻，R2阻值为 5，电磁铁线圈阻值忽略不计；R1阻值随温度的变化关系如图乙所示.当温度升高到 5时，控制电路中电流达到 100mA，衔铁吸下，制冷器启动工作；当电流降至 37.5mA 时，衔铁弹回，工作电路断开，制冷器停止工作，如此进行间歇性循环工作.图丙为工作电路断开，制冷器停止工作，如此进行间歇性循环工作.图丙为工作电路某 1 小时内制冷器功率与时间的关系图。请完成下列问题：（1）温度升高时，热敏电阻R1的阻值将_（选填“增大”或“减小”）；（2）请在控制电路中加一个电压表，使得温度升高时，电压表示数变大，应加在_（选填“R1”或“R2”）两端；7 （3）求该装置所控制的最低温度（请写出过程）；()（4）求一小时内，工作电路制冷器消耗的总电能；()（5）如果要提高该装置所控制的最低温度，应将R2的阻值_（选填“增大”或“减小”），此时最高温和最低温的温度差_（选填“增大”、“减小”或“不变”），理由是_。8 2022 届九年级第二十章电与磁_027 参考答案 1、答案：A 解析：由图可知，螺线管中电流的方向是向上的，由安培定则知道，通电螺线管的左端为 N 极，右端为 S 极，由同名磁极相互排斥，异名磁极相互吸引知道，只有小磁针的指向正确。故选 A。2、答案：D 解析：A如果 M 无磁性、N 无磁性，则按甲乙两图的方式接触都不会有较大吸引力，故 A 错误；B根据磁体的磁极在两端，磁性最强的特点，如果 M 无磁性、N 有磁性，则按乙图的方式接触不会有较大吸引力，故 B 错误；C根据磁体的磁极在两端，磁性最强的特点，如果 M 有磁性、N 无磁性，则按甲图的方式接触不会有较大吸引力，故 C 错误；D根据磁体的磁极在两端，磁性最强的特点，如果 M 有磁性、N 有磁性，则按甲乙两图的方式接触都有较大吸引力，故 D 正确。故选 D。3、答案：C 解析：由题意可知，计步器在工作时，磁铁在管中反复运动，线圈的输出电流随之不停地变化，显示出运动步数，其工作原理是电磁感应。A电磁起重器利用了电流的磁效应原理，故 A 不符合题意；9 B司南是利用了磁体受地磁场作用指向南北的原理，故 B 不符合题意；C话筒利用了电磁感应原理，故 C 符合题意；D扬声器利用了通电线圈在磁场中受力的原理，故 D 不符合题意。故选 C。4、答案：B 解析：A电流的磁效应是由丹麦物理学家奥斯特第一个发现的，故 A 错误；B通电导体在磁场中受力的作用，将线圈置于磁场中，并利用换向器不断改变线圈中电流方向，可以使线圈持续转动，由此制造了电动机，故 B 正确；C闭合回路的部分导体在磁场中需要做切割磁感线运动，这样才能产生感应电流，故 C 错误；D滑动变阻器滑片左滑，电路中电阻减小，电流增大，电磁铁磁性会增强，故 D 错误。故选 B。5、答案：C 解析：A甲图演示的是电磁感应现象，根据此原理可以制成发电机，故 A 错误；B摩擦起电的实质是电荷的转移，并没有创造电荷，故 B 错误；C丙图中冰箱使用三脚插头，是为了将冰箱的金属外壳接地，防止因外壳漏电而发生触电事故，符合安全用电原则，故 C 正确；D磁场是真实存在的，磁感线是人们为了直观、形象的描述磁场而假象的物理模型，不是真实存在的，故 D错误。故选 C。10 6、答案：B 解析：A常用的液体温度计是根据液体的热胀冷缩的性质制成的，所以，煤油温度计是根据液体热胀冷缩的性质制成的，故 A 正确，不符合题意；B家用洗衣机是利用电动机工作的，热机会产生大量的废气，排放大量的热量，故 B 错误，符合题意；C物体受平衡力的作用，可能处于静止状态，也可能处于匀速直线运动状态，故 C 正确，不符合题意；D由分子动理论知道，物质是由大量分子组成，组成物质的分子在永不停息地做无规则运动，故 D 正确，不符合题意。故选 B。7、答案：B 解析：A磁场是客观存在的物质，而磁感线不是磁场中真实存在的曲线，而是人为画出的，它可以形象地描述磁场，故 A 错误；B磁场的强弱可以用磁感线的疏密程度来表示，磁感线越密集的地方的磁场越强，故 B 正确；C磁体周围存在磁场，与磁感线的有无无关，故 C 错误；D磁场的基本性质是可以对放入其中的磁体能产生力的作用，故 D 错误。故选 B。8、答案：BC 解析：A磁体周围始终存在磁场，借助细铁屑可以显示磁体周围的磁场分布特点，但不是将原来不存在的磁场显示出来。故 A 错误；11 B铁屑原来没有磁性，但在磁场的作用下能够获得磁性，说明被磁化了。故 B 正确；C铁屑受到磁场的作用，轻敲玻璃板，铁屑与玻璃板分离后，铁屑逐渐有序排列，故 C 正确；D把玻璃板换成铁板，铁板会被磁化，吸引铁屑，影响铁屑的排列，故 D 错误。故选 BC。9、答案：BCD 解析：A奥斯特实验说明通电导线周围存在磁场，故 A 选项错误；B扬声器和电动机都是将电能转化为机械能，故 B 选项正确；C电磁感应实验中把机械能转化为电能，即闭合回路的部分导体切割磁感线时会产生感应电流，故 C 选项正确；D当水位升高到金属块 A处时，控制电路接通，衔铁被吸引下来，红灯亮，绿灯灭，故 D 选项正确。故选 BCD。10、答案：ACD 解析：AB该装置电路中有电源、导体 AB、滑动变阻器和开关，导体 AB 放在磁场中的导轨上。闭合开关，导体 AB中有电流通过，所以实验装置是研究磁场对通电导线的作用，与电动机工作原理相同，故 A 正确，B 错误；C闭合开关，通电导线会在磁场中受到安培力作用，导体将发生运动，电能转化为机械能，故 C 正确；D根据左手定则可知磁场垂直穿过手心，四指和电流方向相同，大拇指方向就是磁场对通电导体施加的力的方向，通电导体在磁场受力方向与磁场方向和电流方向相互垂直，所以导体 AB 在磁场中的受力方向与磁场方向和电流方向有关，故 D 正确。故选 ACD。12 11、答案：N C ACD 变小 变小 500 1000 解析：（1）1当 S 接通时，由安培定则可判断出图 2 中线圈的上端 P 的磁极是 N 极。（2）2磁性材料是指铁钴镍等物质，磁性弹片需要用磁性材料；A在钴、锌中锌不是磁性材料，故 A 不符合题意；B在铁、铝中铝不是磁性材料，故 B 不符合题意；C钴、镍都是磁性材料，故 C 符合题意；D铁、钢都是磁性材料，但钢是硬磁性材料，通电时有磁性，断电时磁性不会消失，不合适做磁性弹片，故D 不符合题意。故选 C。（3）3开关 S 闭合后，磁控开关 L 的两个弹片在电流的作用下被磁化成异名磁极，异名磁极相互吸引，同时说明了通电导体周围存在着磁场，故用到了电流的磁效应、磁化、磁极间相互作用，故 ACD 符合题意。故选 ACD。（4）45根据图 3 可知湿敏电阻R的阻值随着相对湿度的增加而变小；若要早点开始除湿，即相对湿度减小，湿敏电阻阻值变大，由于衔铁被吸下的电流不变，根据=知总电阻不变，所以需要减小控制电阻0的阻值。（5）6由图 3 可知，当相对湿度控制在45%RH时湿敏电阻R的阻值=100，已知当电流 0.02A时 L 的两个磁性弹片相互吸合，工作电路的压缩机开始带动系统进行除湿。由=可得，电路中的总电阻 总=12V0.02A=600 因串联电路中总电阻等于各分电阻之和，所以，调控电阻0的阻值 0=总=600 100=500 13 调控电阻0的阻值为 500。（6）7已知自动除湿器是在家庭电路中工作的，则电源电压0=220V；则根据=可得=0=1100W220V=5A 则保护电阻g的功率=2=（5A）2 4=100W 压缩机功率为 压缩=总-=1100W-100W=1000W 压缩机功率为1000W。12、答案：减小 R2 2 1.8kW h 增大 增大 温度越高，R1阻值的变化越慢 解析：（1）1由图乙可知，温度升高时，热敏电阻R1的阻值会减小。（2）2R1和R2串联，温度升高时，R1的阻值会减小，由串联电路分压规律可知，R1两端电压减小，R2两端电压增大，故电压表应并联在R2两端。（3）3当电流达到 100mA 时，衔铁吸下，工作电路接听，此时电流为 I=100mA=0.1A 此时电路的总电阻为 R总=R1+R2=25+5=30 由图乙可知,温度t=5时，电阻R2的阻值为 25，控制电路电源的电压为 U=IR总=0.1A30=3V 当电流为 14 I1=37.5mA=0.0375A 此时，衔铁弹回，制冷器停止工作，温度最低，此时电路中的总电阻为 总1=1=3V0.0375A=80 可得到电阻R1的阻值为 1=总1-2=80-5=75 由图乙可知，当R1=75 时，t=2,即控制的最低温度为 2。（4）4由图丙可知，一小时内，工作电路制冷器工作时间为 t=15min+10min+10min+10min=45min=0.75h 消耗的总电能为 W=Pt=2.4kW0.75h=1.8kW h（5）567如果提高所控制的最低温度，即便R1阻值减小，则应使R2的阻值增大，此时温度差会变大，由图乙可知，温度越高，R1阻值变化越慢。
