2022届九年级第二十章电与磁典型例题.pdf

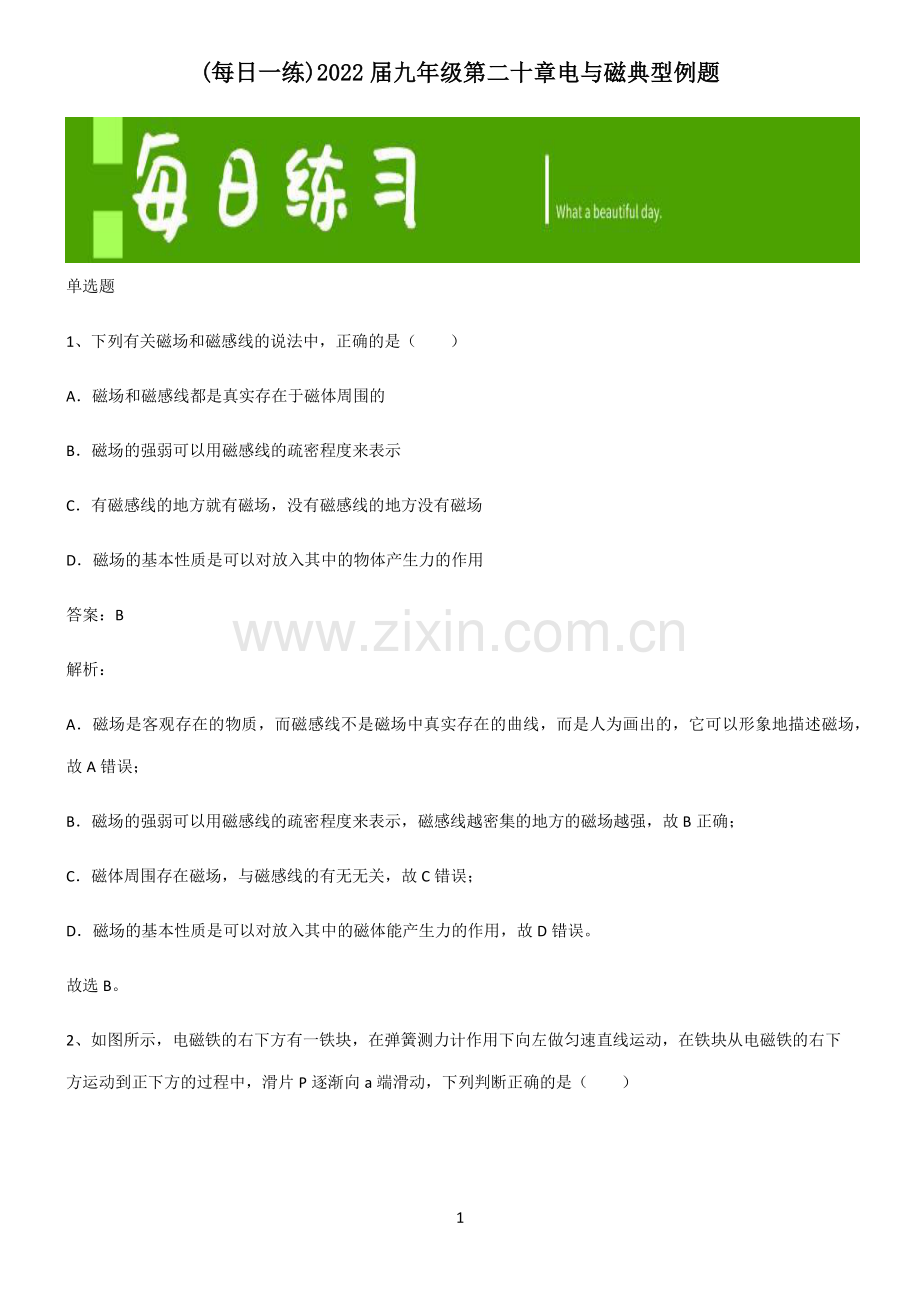

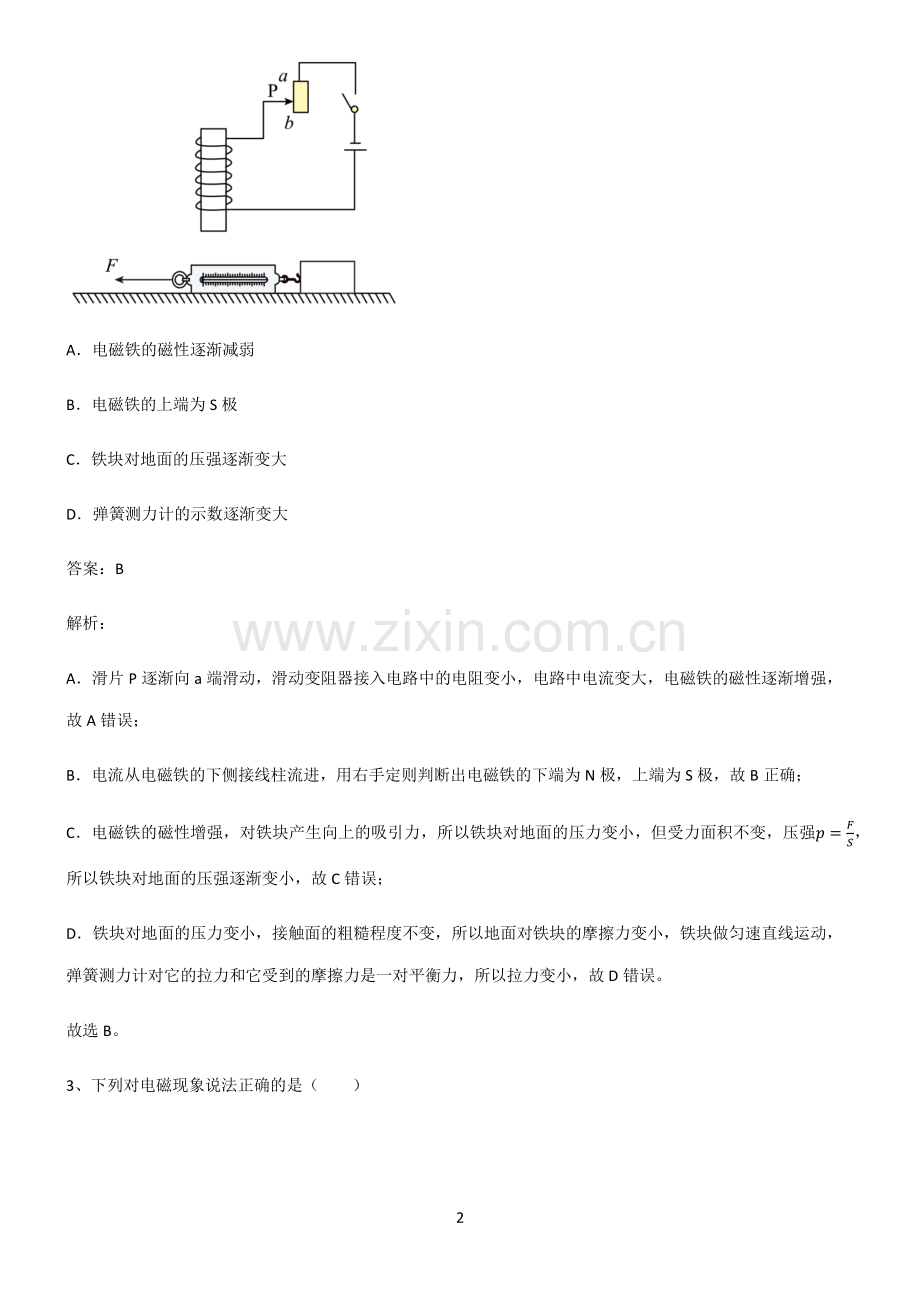

1 (每日一练每日一练)2022)2022 届九年级第二十章电与磁典型例题届九年级第二十章电与磁典型例题 单选题 1、下列有关磁场和磁感线的说法中，正确的是（）A磁场和磁感线都是真实存在于磁体周围的 B磁场的强弱可以用磁感线的疏密程度来表示 C有磁感线的地方就有磁场，没有磁感线的地方没有磁场 D磁场的基本性质是可以对放入其中的物体产生力的作用 答案：B 解析：A磁场是客观存在的物质，而磁感线不是磁场中真实存在的曲线，而是人为画出的，它可以形象地描述磁场，故 A 错误；B磁场的强弱可以用磁感线的疏密程度来表示，磁感线越密集的地方的磁场越强，故 B 正确；C磁体周围存在磁场，与磁感线的有无无关，故 C 错误；D磁场的基本性质是可以对放入其中的磁体能产生力的作用，故 D 错误。故选 B。2、如图所示，电磁铁的右下方有一铁块，在弹簧测力计作用下向左做匀速直线运动，在铁块从电磁铁的右下方运动到正下方的过程中，滑片 P 逐渐向 a 端滑动，下列判断正确的是（）2 A电磁铁的磁性逐渐减弱 B电磁铁的上端为 S 极 C铁块对地面的压强逐渐变大 D弹簧测力计的示数逐渐变大 答案：B 解析：A滑片 P 逐渐向 a 端滑动，滑动变阻器接入电路中的电阻变小，电路中电流变大，电磁铁的磁性逐渐增强，故 A 错误；B电流从电磁铁的下侧接线柱流进，用右手定则判断出电磁铁的下端为 N 极，上端为 S 极，故 B 正确；C电磁铁的磁性增强，对铁块产生向上的吸引力，所以铁块对地面的压力变小，但受力面积不变，压强=，所以铁块对地面的压强逐渐变小，故 C 错误；D铁块对地面的压力变小，接触面的粗糙程度不变，所以地面对铁块的摩擦力变小，铁块做匀速直线运动，弹簧测力计对它的拉力和它受到的摩擦力是一对平衡力，所以拉力变小，故 D 错误。故选 B。3、下列对电磁现象说法正确的是（）3 A图甲中的 POS 刷卡机读出信息的原理是电磁感应现象，将电能转化为机械能 B图乙中水位达到物块 A 时绿灯亮报警 C图丙通电导体框在磁场中发生转动，原理是磁场对通电导体的作用 D图丁中同时改变电流方向和磁场方向，可以改变导体的运动方向 答案：C 解析：A图甲中的 POS 刷卡机读出信息的原理是电磁感应现象，磁卡移动式切割磁感线，线圈中产生感应电流，将机械能转化为电能，故 A 错误；B图乙中水位达到物块 A 时，线圈所在的电路被接通，电磁铁将衔片吸下，下面的红灯被接通，红灯亮报警，故 B 错误；C图丙通电导体框在磁场中受到力的作用，可使线圈发生转动，原理是磁场对通电导体的作用，故 C 正确；D图丁只改变电流方向或只改变磁场方向，可以改变导体的运动方向，二者同时改变，导体的运动方向不变，故 D 错误。故选 C。4、有外形相同的两根钢条 M、N，按图甲、图乙两种方式接触时，它们之间都有较大吸引力。则下列推断正确的是（）4 AM 无磁性、N 无磁性 BM 无磁性、N 有磁性 CM 有磁性、N 无磁性 DM 有磁性、N 有磁性 答案：D 解析：A如果 M 无磁性、N 无磁性，则按甲乙两图的方式接触都不会有较大吸引力，故 A 错误；B根据磁体的磁极在两端，磁性最强的特点，如果 M 无磁性、N 有磁性，则按乙图的方式接触不会有较大吸引力，故 B 错误；C根据磁体的磁极在两端，磁性最强的特点，如果 M 有磁性、N 无磁性，则按甲图的方式接触不会有较大吸引力，故 C 错误；D根据磁体的磁极在两端，磁性最强的特点，如果 M 有磁性、N 有磁性，则按甲乙两图的方式接触都有较大吸引力，故 D 正确。故选 D。5、下列对电磁实验现象相应的解释正确的是（）A甲图中，闭合开关，小磁针的 N 极向右偏转 5 B乙图中，通过的电流越大的电磁铁，磁性越强 C丙图中，磁场中的导体会受力运动，该过程机械能转化为电能 D丁图中，磁铁放在水平面上，导体ab竖直向上运动，电流表指针一定会偏转 答案：A 解析：A闭合开关，根据安培定则可知，螺线管的右端为 N 极，左端为 S 极，根据同名磁极互相排斥，异名磁极相互吸引可知，小磁针的 N 极向右偏转，故 A 正确；B根据图可知，该电路为串联电路，通过两个电磁铁的电流是相同的，线圈匝数越多，吸引的大头针越多，磁性越强，故 B 错误；C通电导体在磁场中会受力运动，是将电能转化为机械能，故 C 错误；D要使电路中产生感应电流，闭合回路的一部分导体必须做切割磁感线运动，磁铁放在水平面.上，导体ab竖直向上运动，导体没有做切割磁感线运动，不会产生感应电流，电流表指针不会偏转，故 D 错误。故选 A。6、用如图的装置探究磁场对通电直导线的作用，给铝棒AB通电，观察到AB向右运动，要使AB通电后向左运动，下列做法中可行的是（）A仅换用磁性更强的磁体 B仅增加 AB 中的电流强度 C仅将磁体的 N、S 极对调 D仅将铝棒 AB 换成铜棒 答案：C 6 解析：通电导体在磁场中受力的方向与磁场方向和电流方向有关；A换用磁性更强的磁体，不会改变运动方向，故 A 不符合题意；B增加AB中的电流强度，不会改变运动方向，故 B 不符合题意；C磁体的 N、S 极对调，只改变一个影响因素（磁场方向），受力运动方向改变，运动方向改变，故 C 符合题意；D将铝棒AB换成铜棒，不会改变运动方向，故 D 不符合题意。故选 C。7、电子车票，也称“无纸化”车票，乘客网上购票后，直接通过“刷身份证”或“扫手机”即可顺利进站。如图所示，这是乘客通过刷身份证进站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。与这一原理相同的是（）ABCD 答案：D 解析：由题意知，将身份证靠近检验口，机器感应电路中就会产生电流，即由磁产生电，有感应电流产生，所以其原理为电磁感应现象；A由图示可知，该图为奥斯特实验，说明电流的周围存在磁场，故 A 不符合题意；7 B由图示可知，有电源，通电导体在磁场中，说明通电导体在磁场中受到力的作用，所以图为电动机的工作原理，故 B 不符合题意；C由图示可知，该实验探究的磁极间的相互作用。故 C 不符合题意；D由图示可知，图中没有电源，闭合回路的一部分导体在磁场中做切割磁感线运动，所以是电磁感应现象，故 D 符合题意。故选 D。多选题 8、关于磁场，下列说法中正确的是（）A磁场对放入其中的物体有力的作用 B可以用小磁针来判断磁场中某点磁场的方向 C小磁针在磁场中静止时，其 N 极所指的方向为该点的磁场方向 D铁屑撒在磁铁周围，可显示磁场的分布，但不能确定磁场的方向 答案：BCD 解析：A磁体的周围存在磁场，磁场的基本性质是对放入其中的磁体有力的作用，不是对所有物体都有力的作用。故 A 错误；BC人们规定：在磁场中的某一点小磁针静止时，其 N 极所指的方向为该点的磁场方向，因此，可以用小磁针来判断磁场中某点磁场的方向。故 BC 正确；D铁屑撒在磁铁周围，会受到磁力的作用，因此，可以根据铁屑的分布，显示磁场的分布，但是无法据此判断磁场的方向，故 D 正确。故选 BCD。9、对于下列四个实验的描述完全正确的有（）8 A如图实验现象说明了动圈式话筒的工作原理 B如图实验探究的结论是：材料长度均相同的导体，粗导体的电阻大，细导体的电阻小 C如图实验证明通电导体周围存在磁场 D如图中开关闭合导体ab向左运动，若同时改变电流方向和磁场方向，导体ab运动方向不改变 答案：ACD 解析：A图中闭合电路的一部分导体 ab 在磁场中做切割磁感线运动，会产生感应电流，这就是电磁感应现象，动圈式话筒的工作原理就是电磁感应现象，故 A 正确；B导体的电阻与材料、长度、横截面积有关；图中，材料相同，长度相同，横截面积越大的导体的电阻越小，故 B 错误；C图中是奥斯特实验，该图中的实验现象说明通电导体周围存在着磁场，故 C 正确；D图中有电源，是演示磁场对电流作用的实验装置，导体受力的方向与电流方向和磁场方向有关，若同时改9 变电流方向和磁场方向，导体ab运动方向不改变，故 D 正确。故选 ACD。10、如图所示是学习物理过程中的一些实验的插图。下列关于这些实验插图的说法中，正确的是（）A图甲：U 形管两边液面的高度差越大，说明液体内部的压强越大 B图乙：两盘砝码相同时小车静止，说明二力平衡时力的大小相等 C图丙：向下压活塞硝化棉会燃烧，说明对空气做功时其内能增加 D图丁：铁屑在磁铁周围有规则的分布，说明磁体周围存在磁感线 答案：ABC 解析：A图甲：液体压强计是利用 U 形管左右液面高度差来反映探头所在处的压强大小，U 形管两边液面的高度差越大，说明液体内部的压强越大，故 A 正确；B图乙：探究二力平衡时二力大小的关系时，两盘砝码相同时小车静止，即处于平衡状态，此时两侧拉力是一对平衡力，说明二力平衡时力的大小相等，故 B 正确；C图丙：向下压活塞硝化棉会燃烧，是因为下压活塞，对空气做功，空气内能增大，温度升高，达到硝化棉燃点，故 C 正确；D图丁：磁感线是一种理想的模型，铁屑在磁铁周围有规则的分布，说明磁体周围存在磁场，磁场有方向，有强弱，但不存在磁感线，故 D 错误。10 故选 ABC。综合题 11、（1）如图甲电铃电路，闭合开关，电磁铁产生磁性，吸引_，鼓槌下移敲击铃碗发声，但同时A 和 B 分离，电路断开，电磁铁失去磁性，B 与_接触，又将电路接通。如此反复，电铃持续发声。（2）请在图乙中合适位置添加电源，连成一个完整的电路，使装置成为一个“蜂鸣器”。()答案：衔铁 B 螺钉 A 。解析：（1）12由图知道，闭合开关，电磁铁有电流通过，电磁铁具有了磁性，衔铁 B 被吸引过来，使鼓槌打击铃碗发出声音，同时衔铁与螺钉分离，电路断开，电磁铁失去了磁性，鼓槌又被弹簧片弹回，B 与螺钉 A 再次接触，电路闭合，不断重复，电铃便发出连续击打声了。（2）3闭合开关，电磁铁中有电流，吸引衔铁，弹簧向下振动，触点与弹簧片断开，电磁铁中没有磁性，工作电路的弹簧片恢复原状，使电路再次接通，工作电路的弹簧不断的振动，这便是蜂鸣器，如下图 11 。12、阅读短文，回答问题。智能防疫机器人 我国研制的某款智能防疫机器人，具有自主测温，移动，避障等功能。机器人利用镜头中的菲涅尔透镜将人体辐射的红外线聚集到探测器上，通过处理系统转变为热图像，实现对人群的体温检测。当发现超温人员，系统会自动语音报警，并在显示屏上用红色框标注人的脸部。机器人利用磁敏电阻等器件来监控移动速度，控制驱动电机运转，1 图为控制电机运转的原理电路，U为输入电压，B为磁敏电阻，阻值随外加磁场强弱的变化而改变。机器人为有效避障，在移动过程中会发射、接收超声波（或激光）来侦测障碍物信息，当感知到前方障碍物时，机器人依靠减速器进行减速，并重新规划行驶路线。下表为机器人的部分参数。“电池比能量”为单位质量的电池所能输出的电能；“减速器的减速比”为输入转速与输出转速的比值。电池的质量 10kg 减速器的减速比 30：1 电池比能量 140W h/kg 驱动电机的输入总功率 400W 移动速度 0.1 1m/s 驱动电机将电能转化为机械能的效率 60%（1）以移动机器人为参照物，障碍物是_ 的；（2）下列关于机器人的说法中，错误的是_；A菲涅尔透镜的作用相当于凹透镜 12 B菲涅尔透镜接收的是人体辐射出的电磁波 C1 图中电磁铁的上端为 N 极 D机器人发现体温 38的人会语音报警并识别（3）若机器人以最大速度沿水平路面匀速直线运动 7min，此过程中机器人受到的阻力为_ N，消耗的电能占电池所能输出总电能的_%；（4）控制电机运转的磁敏电阻阻值随磁场强弱变化的图线如图所示，当磁敏电阻在正常工作区时，即使 1 图电路中输入电压U发生改变，R1两端电压U1都能维持在某一定值附近微小变化，从而使控制电路中的电机稳定转动，则磁敏电阻的正常工作区对应 2 图中_（选填“ab”或“bc”）段。已知无磁场时RB阻值为 200，R1的阻值为 400，线圈电阻忽略不计，当U为 24V 时，处在磁场中的RB电功率为 0.32W，则R1两端的电压U1是_ V。答案：运动 A 240 3.33 bc 8 解析：（1）1机器人与障碍物之间的位置不断变化，以机器人为参照物，障碍物是运动的；（2）2A菲涅尔透镜能会聚红外线，是凸透镜。故 A 错误，符合题意；B菲涅尔透镜将人体辐射的红外线（电磁波）会聚到探测器上进行处理，故 B 正确，不符合题意；C电流由右端流入电磁铁，由安培定则可知，电磁铁上端为 N 极，故 C 正确，不符合题意；D人体正常体温约37，体温38属于超温状态，机器人会报警，故 D 正确，不符合题意。故选 A。（3）34驱动电机的输入总功率为 400W，驱动电机将电能转化为机械能的效率为60%，机械功率为：机=400W 60%=240W 由=得，机器人所受牵引力 =机=240W1m/s=240N 13 因做匀速直线运动，由二力平衡，机器人受到的阻力为 =240N 若机器人以最大速度沿水平路面匀速直线运动7min，机器人消耗电能：=400W 7 60s=1.68 105J 由表中数据，电池比能量为140W h/kg，电池所能输出总电能：电=140W h/kg 10kg=1400W 3600s=5.04 106J 消耗的电能占电池所能输出总电能的 =电=1.68 105J5.04 106J 3.33%（4）56因为1与串联，由串联分压原理可知，为维持1两端电压稳定，磁敏电阻B两端电压B也应该随输入电压U的变化而发生变化，则B阻值的变化量较大，由图乙可知应选择“bc”段；根据串联电路的规律及欧姆定律和=2有：B=B2B=（24V400+B）2 B=0.32W B1=200，B2=800 由于磁敏电阻工作时电阻变化大，故 B=B2=800 1与串联，由串联电路电压的规律和分压原理有：1B=124V 1=1B=400800 解得1=8V。
