国家中低压空压机及钻凿机械质量监督检验中心
作业指导书
洛氏硬度不确定度评定实施细则
文件编号： NTCD-XZ-14-2017
制 订 人:
审 核:
批 准：
生效日期: 2017年05月30日
受 控 印 章：
发 放 号 码:
持 有 人:

文件会签
部 门
会签人/日期

国家中低压空压机及钻凿机械质量监督检验中心

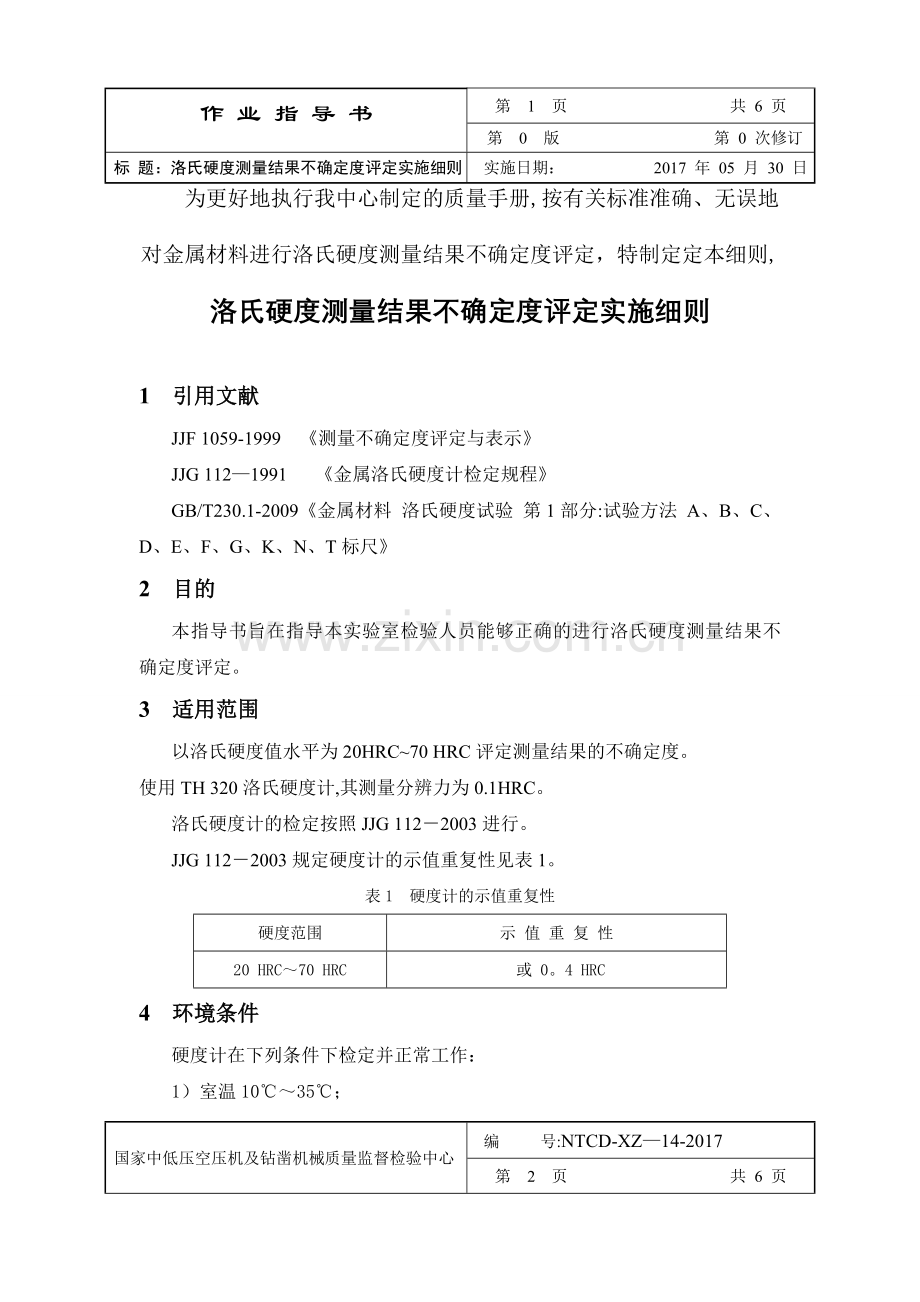

作 业 指 导 书
编 号：NTCD-XZ—14-2017
第 1 页 共 6 页
第 0 版 第 0 次修订
标 题：洛氏硬度测量结果不确定度评定实施细则
实施日期： 2017 年 05 月 30 日
为更好地执行我中心制定的质量手册,按有关标准准确、无误地对金属材料进行洛氏硬度测量结果不确定度评定，特制定定本细则,洛氏硬度测量结果不确定度评定实施细则
1 引用文献
JJF 1059-1999 《测量不确定度评定与表示》
JJG 112—1991 《金属洛氏硬度计检定规程》
GB/T230.1-2009《金属材料 洛氏硬度试验 第1部分:试验方法 A、B、C、D、E、F、G、K、N、T标尺》
2 目的
本指导书旨在指导本实验室检验人员能够正确的进行洛氏硬度测量结果不确定度评定。
3 适用范围
以洛氏硬度值水平为20HRC~70 HRC评定测量结果的不确定度。
使用TH 320洛氏硬度计,其测量分辨力为0.1HRC。
洛氏硬度计的检定按照JJG 112－2003进行。
JJG 112－2003规定硬度计的示值重复性见表1。
表1 硬度计的示值重复性
硬度范围
示 值 重 复 性
20 HRC～70 HRC
或 0。4 HRC
4 环境条件
硬度计在下列条件下检定并正常工作：
1） 室温10℃～35℃；
国家中低压空压机及钻凿机械质量监督检验中心
作 业 指 导 书
编 号:NTCD-XZ—14-2017
第 2 页 共 6 页
第 0 版 第 0 次修订
标 题：洛氏硬度测量结果不确定度评定实施细则
实施日期： 2017 年 05 月 30 日
2） 环境清洁,无震动；周围无腐蚀性气体；
3） 安装在稳固的基础上，并调至水平.
5 测量基准
采用二等标准硬度块。
6 试验
使用TH 320洛氏硬度计，按GB/T 230。1-2008标准规定的方法,对28.4HRC的标准硬度块进行测试，取得5个数据.
7 评定结果的使用
在室温条件下C标尺测量可使用本不确定度的评定结果。其他标尺可参照该方法.
8 数学模型
HRC=X
9 标准不确定度分量的评定
9.1 重复测量HRC值所引起的相对标准不确定度分量u
本评定在此岗位操作的检测人员，按GB/T 230。1—2008标准规定的方法，分别对满足标准的（B1 B2 B3）三类试样进行重复测定五次，结果见表2：
表2 不同检测人员连续测量五次所得结果HRC值
试验名称
1
2
3
4
5
B1试样HRC值(高）
63。2
63.4
63。2
63。6
63.6
B2试样HRC值（中)
46。2
46.6
46。4
46。1
46.7
B3试样HRC值(低）
28.8
28。1
28.5
28。2
28.5
计算公式如下：
洛氏硬度总平均值:
国家中低压空压机及钻凿机械质量监督检验中心
作 业 指 导 书
编 号:NTCD-XZ—14-2017
第 3 页 共 6 页
第 0 版 第 0 次修订
标 题:洛氏硬度测量结果不确定度评定实施细则
实施日期： 2017 年 05 月 30 日
标准偏差：
标准不确定度分量是:u=
以上公式中:ｎ为测试次数。
通过上述公式计算结果统计如表3：
表3统计计算结果
统计结果
B1
B2
B3
总平均值
63。4
46。4
28。5
标准不确定度分量 u
0。286
0.302
0。323
9.2 源的不确定度uE（HRC的误差限）
硬度计示值不均匀度最大允值可以看作仪器的重复性极限，根据JJG 112－2003 洛氏硬度计的示值重复性 或 0。4 HRC：
63.4 HRC硬度值水平：不均匀度最大允值 0。8 HRC
46.4 HRC硬度值水平：不均匀度最大允值 1.1 HRC
28.3 HRC硬度值水平:不均匀度最大允值 1。5 HRC
9.3 标准硬度块的不确定度u
标准块证书给出u=0。3 K=2
u===0.15
9.4 标准硬度块的标准偏差
9。4.1试验所用的标准硬度块（CRM)的平均值和标准偏差
国家中低压空压机及钻凿机械质量监督检验中心
作 业 指 导 书
编 号：NTCD-XZ-14—2017
第 4 页 共 6 页
第 0 版 第 0 次修订
标 题：洛氏硬度测量结果不确定度评定实施细则
实施日期： 2017 年 05 月 30 日
标准块值：63。0HRC
测量值： 63。0 62.6 63.6 63.1 63。1
标准块值：46。0HRC
测量值： 46.1 45。6 45.6 45。6 46.0
标准块值：28.3HRC
测量值： 27.9 25.4 25。4 25.8 27.9
表4 统计计算结果
统计结果
B1
B2
B3
测量块的标准硬度块的平均值CRM
62.98
44.68
24.78
标准偏差SH
0.127
0。062
0.067
9.4。2测定标准硬度块时硬度计的不确定度u
u=
其中：n=5 t=1。15（T形分布）
通过上公式计算结果如下：
统计结果
B1
B2
B3
测定标准硬度块时硬度计的不确定度u
0。065
0.032
0。034
9.5 测量系统分辨力相应的标准不确定度u
ms=0。5
u===0.1443
9.6 数字修约引入的不确定度分量
国家中低压空压机及钻凿机械质量监督检验中心
作 业 指 导 书
编 号：NTCD-XZ-14—2017
第 5 页 共 6 页
第 0 版 第 0 次修订
标 题：洛氏硬度测量结果不确定度评定实施细则
实施日期: 2017 年 05 月 30 日
按照GB/T 231。1—2008标准规定HRC值的修约间隔为0。5HRC，其半宽区间为0.27，此分布为均匀分布，包含因子,不确定度urou为：
urou ==0。1443
10合成标准不确定度的评定
10。1灵敏系数
各项的灵敏系数均为1。
则合成不确定度
标准不确定度汇总表见表5。
表5 输入量的标准不确定度汇总表HRC
标准不确
定度分项
不确定度来源
标准不确定度
B1（63。4）
B2（46。4 ）
B3（28。3）

试样硬度测量重复性
0.286
0。302
0.323

硬度计允许误差
0.283
0。464
0.530

标准硬度块
0.150
0。150
0.150

检定时平均值
0。065
0.032
0。034

测量系统的分辨力
0。144
0.144
0。144

数字修约
0.1443
0.144
0。144
10.2合成标准不确定度的计算
输入量彼此独立不相关，所以合成标准不确定度可按下式计算：
B1试样(63。4）
国家中低压空压机及钻凿机械质量监督检验中心
作 业 指 导 书
编 号：NTCD-XZ—14-2017
第 6 页 共 6 页
第 0 版 第 0 次修订
标 题:洛氏硬度测量结果不确定度评定实施细则
实施日期： 2017 年 05 月 30 日
HRC
11扩展不确定度的评定
取置信概率 p = 95％，按
扩展不确定度 为
B1试样 63.4 HRC硬度值水平： HRC
B2试样 46.4 HRC硬度值水平： HRC
B3试样 28.3 HRC硬度值水平： HRC
