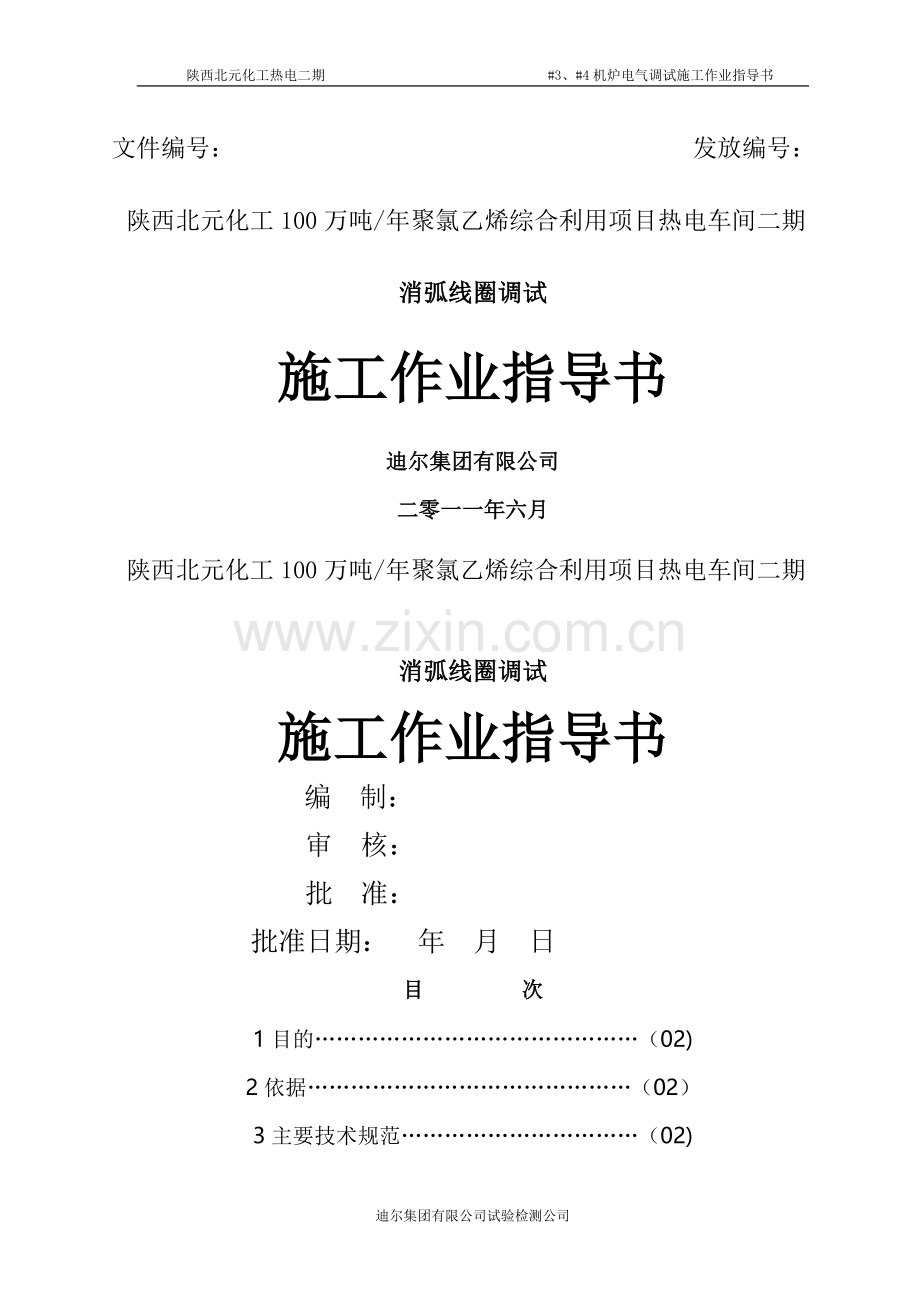

陕西北元化工热电二期 #3、#4机炉电气调试施工作业指导书
文件编号： 发放编号：
陕西北元化工100万吨/年聚氯乙烯综合利用项目热电车间二期
消弧线圈调试
施工作业指导书
迪尔集团有限公司
二零一一年六月
陕西北元化工100万吨/年聚氯乙烯综合利用项目热电车间二期
消弧线圈调试
施工作业指导书
编 制：
审 核：
批 准：
批准日期： 年 月 日

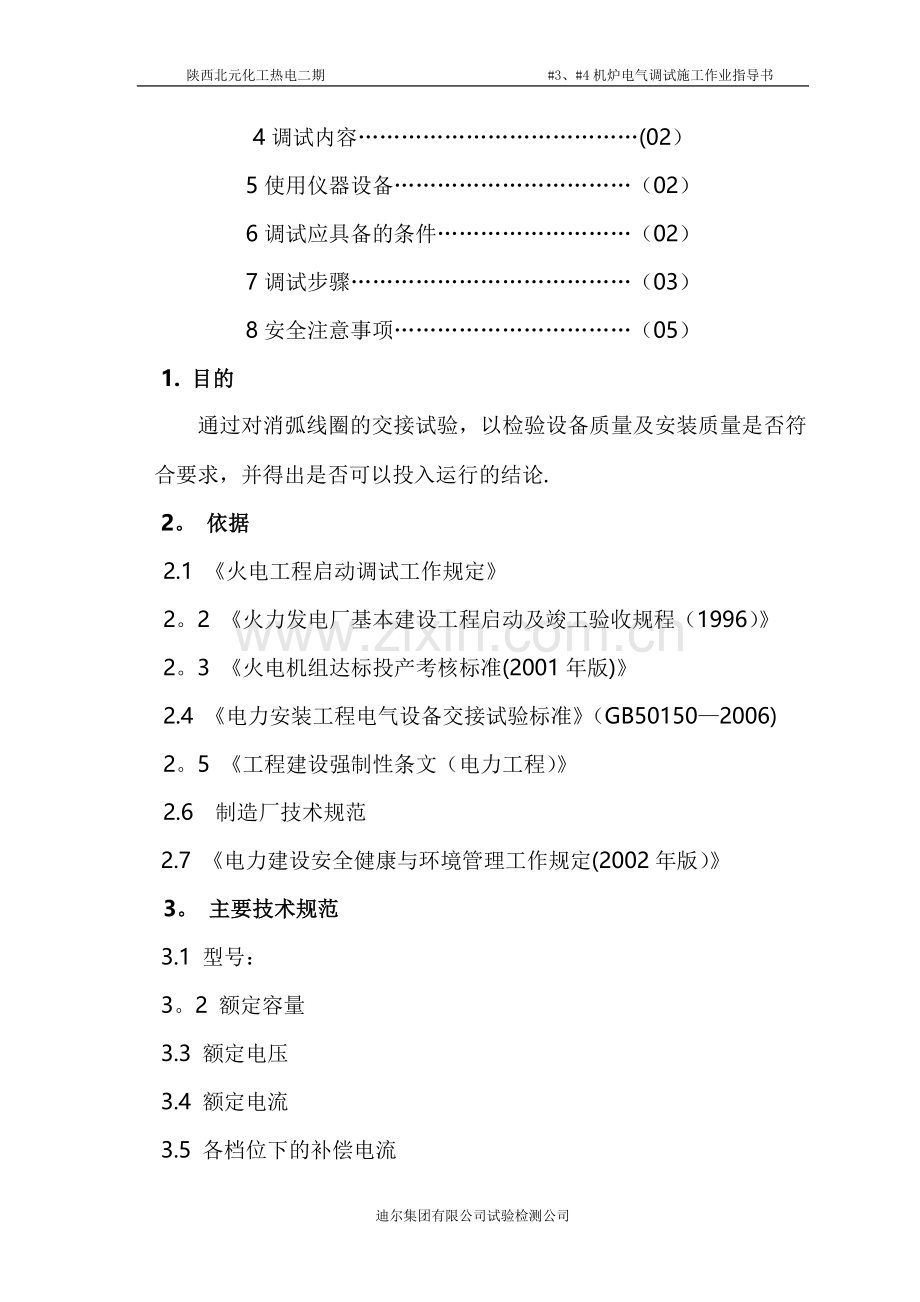

目 次
1目的………………………………………（02)
2依据………………………………………（02）
3主要技术规范……………………………（02)
4调试内容…………………………………(02）
5使用仪器设备……………………………（02）
6调试应具备的条件………………………（02）
7调试步骤…………………………………（03）
8安全注意事项……………………………（05）
1. 目的
通过对消弧线圈的交接试验，以检验设备质量及安装质量是否符合要求，并得出是否可以投入运行的结论.
2。 依据
2.1 《火电工程启动调试工作规定》
2。2 《火力发电厂基本建设工程启动及竣工验收规程（1996）》
2。3 《火电机组达标投产考核标准(2001年版)》
2.4 《电力安装工程电气设备交接试验标准》（GB50150—2006)
2。5 《工程建设强制性条文（电力工程）》
2.6 制造厂技术规范
2.7 《电力建设安全健康与环境管理工作规定(2002年版）》
3。 主要技术规范
3.1 型号：
3。2 额定容量
3.3 额定电压
3.4 额定电流
3.5 各档位下的补偿电流
4. 调试内容
消弧线圈的试验项目如下：
4.1 测量绕组连同套管的绝缘电阻和吸收比
4.2 测量绕组连同套管的直流电阻
4。3 绕组连同套管的交流耐压试验
5．使用仪器设备
5.1 兆欧表一只：2500V
5.2 交流高压试验设备一套
额定输出电压:0——60KV
额定输出电流：2mA
6．调试应具备的条件
6。1 消弧线圈安装完毕，并符合安装规程要求，办理完安装验收签证,具备带电条件；
6。2 用干燥、清洁的软布将消弧线圈的套管擦拭干净;
6.3 生产区域的场地平整,留出试验场地;
6。4 天气晴好，相对湿度不大于90%
7．调试步骤
7。1 绝缘电阻测量步骤
7。1.1按图1接好线,将一次绕组两套管接于摇表的 “线路”（L)接线柱上,二次绕组和外壳一同接地。摇表的“地”（E）接线柱接地.
图1 消弧线圈连同套管的绝缘电阻测量接线图
7.1。2以恒定的速度（约每分钟120转)转动摇表把手，并记录时间,读取15秒和60秒的绝缘电阻值。
7.1.3将摇表和消弧线圈的联线断开后,停止转动摇表,用串有电阻的放电棒使被试消弧线圈充分放电。
7。1。4记录当时的环境温度和相对湿度
7。2 消弧线圈的直流电阻测量试验步骤
7。2。1绝缘电阻测量合格后进行此项试验
7。2。2试验应分档位进行，每一档均需进行直流电阻测量
7.2。3试验采用电流电压法或电桥法。试验接线如图2所示.
图2 直流电阻测量试验接线图
7.2。4使用电流电压法时,合上电源开关慢慢加压，观察电流、电压表指示。如表计指示异常, 应找出原因并消除后再试。
7。2.5使用电桥法时， 注意电流、电压回路不能接反, 电压回路在电流回路内侧，由粗调到细调慢慢调整。
7.2.6试验完毕,拆除各试验接线
7。3 消弧线圈绕组连同套管对地的交流耐压试验步骤
7。3.1绝缘电阻测量合格后进行此项试验
7。3。2按图3接好线。 将一次绕组两套管接于试验变压器的高压侧,二次绕组及外壳和试验变压器的高压尾端一同接地。
图3 交流耐压试验接线图
7。3。3 消弧线圈的交流耐压试验电压标准见下表：
电压等级（kV）
3
6
10
15
20
油浸式试验电压（kV）
14
20
28
36
44
干式试验电压(kV)
8。5
17
24
32
43
7。3。4升压前不接被试品，合上电源开关空试升压,观察各部位是否正常, 如有异常应查明原因并消除后再试.
7.3。5升压过程中应均匀升压，当升到额定耐压试验标准后停留一分钟，待电流稳定后，读取泄漏电流数.同时注意观察泄漏电流是否有异常变化.
7.3.6试验无异常，数据合理后，降电压至零，断开试验电源。
7.3.7试验后，需用放电棒将被试相先经电阻对地放电.
7。3.8对分级绝缘的消弧线圈,其耐压试验电压标准应按接地端绝缘的电压等级来进行耐压试验.
8．安全注意事项
8。1 坚决贯彻“安全第一，预防为主"的方针，“严格执行两票三制”。
8。2 试验时，应在试验范围设遮栏，并挂“高压危险”或“带电危险”标志牌；
8.3 试验中应进行安全监护，非试验人员不得滞留现场;
8。4 试验加压时,其二次绕组及外壳和高压尾端应一起接地.
8。5 试验升压过程中，有专人观察被试品有无异常现象；
8.6 高压试验时，与被试设备相连的其它设备解开,被试设备上其他工作一律停止
8.7 试验区域内应做好可靠的工作接地和保护接地，除相关工作人员外，其他人不得入内；
8.8 试验过程中,若有以下现象:电压表指示波动大，电流表读数急剧增加，消弧线圈内部有放电声等，应立即停止试验，判断找出原因，并向有关领导汇报;
8.9试验过程中,应记录空气温度、湿度数据若由于空气温度、湿度、表面脏污等影响，引起试品表面滑闪放电，不应认为被试品不合格,须经清洁、干燥后，再进行试验。
迪尔集团有限公司试验检测公司
