通用版九年级物理电与磁基础知识点归纳总结.pdf

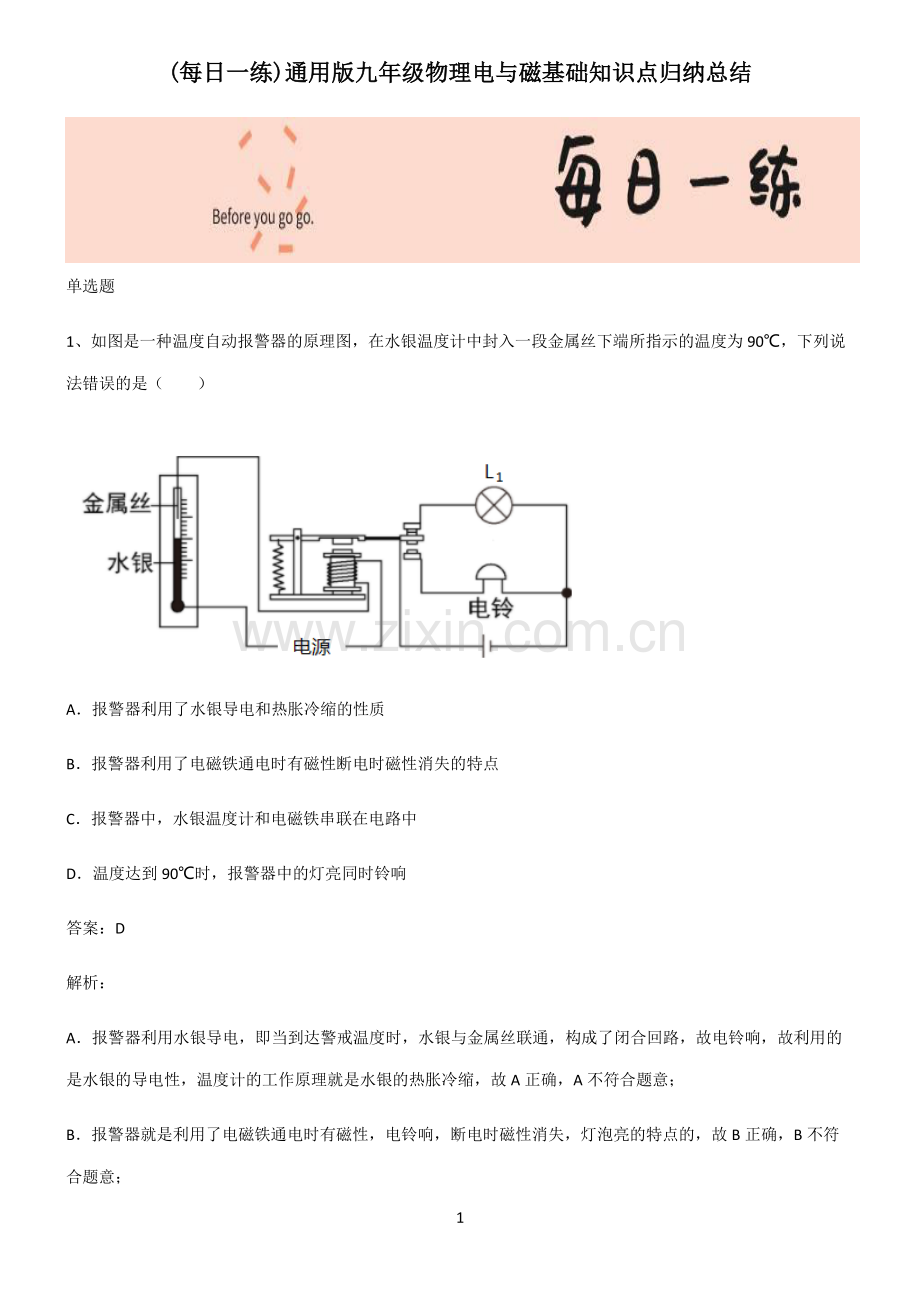

1 (每日一练每日一练)通用版九年级物理电与磁基础知识点归纳总结通用版九年级物理电与磁基础知识点归纳总结 单选题 1、如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝下端所指示的温度为 90，下列说法错误的是（）A报警器利用了水银导电和热胀冷缩的性质 B报警器利用了电磁铁通电时有磁性断电时磁性消失的特点 C报警器中，水银温度计和电磁铁串联在电路中 D温度达到 90时，报警器中的灯亮同时铃响 答案：D 解析：A报警器利用水银导电，即当到达警戒温度时，水银与金属丝联通，构成了闭合回路，故电铃响，故利用的是水银的导电性，温度计的工作原理就是水银的热胀冷缩，故 A 正确，A 不符合题意；B报警器就是利用了电磁铁通电时有磁性，电铃响，断电时磁性消失，灯泡亮的特点的，故 B 正确，B 不符合题意；2 C如图所示，报警器中，水银温度计和电磁铁首尾相连，故串联在电路中，故 C 正确，C 不符合题意；D温度达到 90时，报警器中的铃响灯灭，而没有到达警戒水位时，电铃不响，灯泡亮，故 D 错误，D 符合题意。故选 D。2、如图所示的磁体两极间磁感线的画法正确的是（）AB CD 答案：A 解析：A B异名磁体的磁感线从 N 极出发，回到 S 极，故 A 正确；B 错误；C同名磁极间都是从 N 极出发，而不是回到 N 极，故 C 错误；D蹄形磁铁的磁感线从 N 极出发，回到 S 极，故 D 错误。故选 A。3、在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为 N 极）静止时的指向情况如图甲所示。铁屑静止时的分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（）3 AB CD 答案：C 解析：通电螺线管的外部磁场和条形磁体的磁场相似，由甲图中小磁针的分布情况可以判断该通电螺线管的左侧为 S极，右侧为 N 极。我们规定小磁针静止时的 N 极指向为该点的磁场方向，所以在磁体外部，磁感线总是从 N极出发回到 S 极。而在磁体内部，磁感线的分布和磁体的 N、S 极一致，由此判断，A、B、D 不符合题意；C符合题意。故选 C。4、对如图示的实例或实验解释不正确的是（）4 A图 A 实验说明通电导体在磁场中受到力的作用 B图 B 奥斯特实验说明通电导线周围有磁场 C图 C 可用来演示电动机的工作原理 D图 D 电铃的工作原理利用了电流的磁效应 答案：C 解析：A图 A 是电动机的原理图，说明通电导体在磁场中受到力的作用，故 A 正确，不符合题意；B图 B 是奥斯特实验，导线通电后引起小磁针转动，说明通电导线周围有磁场，故 B 正确，不符合题意；C图 C 是电磁感应现象，是发电机的工作原理图，故 C 错误，符合题意；D图 D 电铃是利用电磁铁工作的，其原理利用了电流的磁效应，故 D 正确，不符合题意。故选 C。5、下列四幅图对应的说法正确的是（）A图中是电动机的工作原理 5 B图中的螺线管通电后左边为 N 极 C图中中甲乙两个小球一定带异种电荷 D图中实验的原理和电铃的原理不相同 答案：A 解析：A图示是通电导体在磁场中受到力的作用的实验电路图，这是电动机的工作原理，故 A 正确；B由图示知，通电螺线管的电流由左端流入，右端流出，据安培定则知，右边为 N 极，左边为 S 极，故 B 错误；C图示中，两个小球相互吸引，则两个小球可能带异种电荷，因为导体电荷相互吸引；也可能是一个小球带电，另一个小球不带电，因为带电体能吸引轻小物体，故 C 错误；D图示是奥斯特实验，说明通电导体周围存在磁场，电铃是一种电磁继电器，是利用电磁铁来控制电铃的通断，电磁铁的工作原理是有电流时有磁性，无电流时时无磁性，所以电铃的原理与图中实验原理是相同的，故D 错误。故选 A。6、下列图中能够说明电动机工作原理的实验装置是（）6 ABCD 答案：B 解析：A电路中没有电源，是电磁感应现象，是发电机的工作原理图，故 A 不符合题意；B电路中有电源，是根据通电导体在磁场中受力运动制成的，是电动机的工作原理，故 B 符合题意；C电路中没有电源，是电磁感应现象，是发电机的工作原理图，图中显示的是产生的交变电流波形图，故 C不符合题意；D图中是电磁继电器，是根据电流的磁效应制成的，故 D 不符合题意。故选 B。7、如图，导体AB、导线跟电流表组成闭合回路，在下列情况下磁场里的导体AB能够产生感应电流的是（）A让导体AB在磁场中静止 B让导体AB沿水平方向做切割磁感线运动 C让导体AB沿竖直方向顺着磁感线向下运动 D让导体AB沿竖直方向逆着磁感线向上运动 答案：B 解析：7 根据产生感应电流的条件（导体是闭合电路的一部分，导体做切割磁感线运动）判断各个选项的正误。A让导体AB在磁场中静止，导体没有做切割磁感线运动，不会产生感应电流；故 A 不符合题意；B让导体AB沿水平方向做切割磁感线运动，导体做切割磁感线运动，会产生感应电流；故 B 符合题意；C让导体AB沿竖直方向顺着磁感线向下运动，导体没有做切割磁感线运动，不会产生感应电流；故 C 不符合题意；D让导体AB沿竖直方向逆着磁感线向上运动，导体没有做切割磁感线运动，不会产生感应电流；故 D 不符合题意。故选 B。8、一种山地自行车行驶时，车轮带动电机的线圈转动，车灯就能发光，而且自行车行驶得越快，车灯就越亮。下列四幅图中能说明该电机工作原理的是（）ABCD 答案：C 解析：由题意知，车灯能发光是线圈在做切割磁感线时产生电流，即是发电机的工作过程。A验电器是利用同种电荷相互排斥工作的，故 A 不符合题意；B图示实验说明电流周围存在着磁场，故 B 不符合题意；C图示实验是电磁感应现象，发电机的工作原理图，故 C 符合题意；D图示实验是通电导体在磁场中受到力的作用，是电动机的工作原理，故 D 不符合题意。故选 C。
