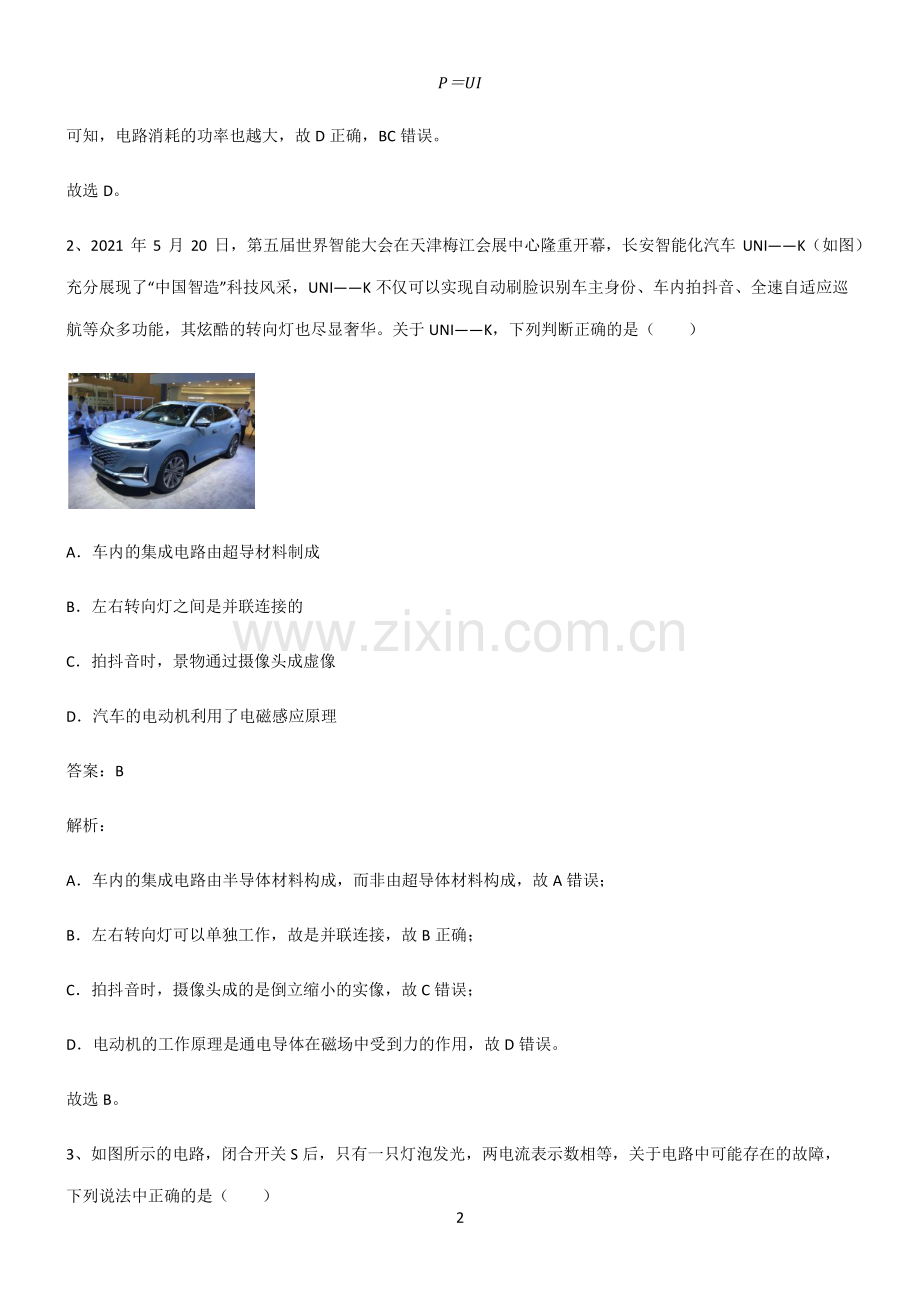

1 (每日一练每日一练)2022)2022 届初中物理电压和电阻知识点总结归纳完整版届初中物理电压和电阻知识点总结归纳完整版 单选题 1、中考体检时用到了身高测量仪。小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片 P 跟滑杆的一端连接。滑片 P 的位置随人身高改变而改变，从而引起显示仪的示数发生改变。下列说法中正确的是（）A显示仪是由电流表改装成的 B被测身高越高，通过电阻R的电流越小 C被测身高越高，电阻R0两端的电压越小 D被测身高越高，电路的总功率越大 答案：D 解析：A因为显示仪与R并联，所以显示仪是电压表改装的，故 A 错误；BCD被测身高越高，滑动变阻器连入电路的电阻越小，根据欧姆定律 =可知，电路中的电流越大，定值电阻R0两端的电压越大，又根据 2 可知，电路消耗的功率也越大，故 D 正确，BC 错误。故选 D。2、2021 年 5 月 20 日，第五届世界智能大会在天津梅江会展中心隆重开幕，长安智能化汽车 UNIK（如图）充分展现了“中国智造”科技风采，UNIK 不仅可以实现自动刷脸识别车主身份、车内拍抖音、全速自适应巡航等众多功能，其炫酷的转向灯也尽显奢华。关于 UNIK，下列判断正确的是（）A车内的集成电路由超导材料制成 B左右转向灯之间是并联连接的 C拍抖音时，景物通过摄像头成虚像 D汽车的电动机利用了电磁感应原理 答案：B 解析：A车内的集成电路由半导体材料构成，而非由超导体材料构成，故 A 错误；B左右转向灯可以单独工作，故是并联连接，故 B 正确；C拍抖音时，摄像头成的是倒立缩小的实像，故 C 错误；D电动机的工作原理是通电导体在磁场中受到力的作用，故 D 错误。故选 B。3、如图所示的电路，闭合开关 S 后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（）3 AL1断路 BL2断路 CL1短路 DL2短路 答案：B 解析：由图可知，两个灯泡并联，电流表 A1测量通过 L1的电流，电流表 A 测量干路中的电流。AL1断路，灯泡 L1不发光，电流表 A1没有示数，故 A 错误；BL2断路，灯泡 L2不发光，灯泡 L1发光，电流表 A 和电流表 A1都测量通过 L1的电流，它们的示数相等，故 B正确；CDL1或 L2短路，两个灯泡都不发光，将电源短路，故 CD 错误。故选 B。4、如图所示，电路中，电源电压恒为 6V，电流表量程为 00.6A电压表量程为 03V，滑动变阻器R2规格为“20 0.5A”。移动滑片 P，当电流表示数为 0.4A，电压表示数为 2V。下列说法中正确的是：（）A定值电阻R1为 5 B滑片 P 向右移动，电压表、电流表示数都变小 C滑片 P 移至变阻器中点时，R1和R2的功率相等 D为保证电路安全，滑动变阻器阻值可调节范围为 010 4 答案：C 解析：根据电路图可知，定值电阻R1、滑动变阻器 R2串联，电压表测量滑动变阻器R2两端电压，电流表测量电路电流；A因串联电路两端总电压等于各部分电压之和，所以电压表示数为 2V 时，定值电阻两端电压 1=2=6V 2V=4V 定值电阻的阻值 1=1=4V0.4A=10 故 A 错误；B滑片 P 向右移动，滑动变阻器接入电路的阻值增大，电路中的电流减小，电流表的示数减小，定值电阻两端的电压减小，由于电源电压不变，滑动变阻器两端的电压增大，电压表、示数都增大，故 B 错误；C滑片 P 移至变阻器中点时，R1和R2的阻值相同，定值电阻R1、滑动变阻器 R2串联，通过两个电阻的电流相同，由=2可知，R1和R2的功率相等，故 C 正确；D当R1和R2的阻值相同都为 10 时，电压表两端的电压为 3V，如果再增大滑动变阻器的阻值，电压表的示数将超过量程，因此滑动变阻器最大阻值为 10；由于滑动变阻器R2规格为“20 0.5A”，电路中的最大电路为0.5A，此时滑动变阻器的阻值 2min=max1max=6V 0.5A 100.5A=2 为保证电路安全，滑动变阻器阻值可调节范围为 210，故 D 错误。故选 C。5、如图电路中电源电压不变，闭合开关 S，灯L1和L2均发光，一段时间后，一盏灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）5 A灯L1短路 B灯L1断路 C灯L2短路 D灯L2断路 答案：B 解析：由电路图可知，开关闭合后灯L1和L2并联，电流表与灯L2串联，电压表测电源电压，灯L2断路灯或短路都会引起电流表示数变化，若灯L1短路，则电源短路，电流表电压表都没示数；若灯L1断路，电压表测电源电压示数不变，L2的电压和电阻都不变，通过 L2的电流大小不变，灯L2仍发光。故选 B。6、如图所示电路中，电源电压保持不变。闭合开关 S，电路正常工作。过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A灯 L 短路 B灯 L 断路 C电阻R短路 D电阻R断路 答案：A 解析：电灯泡与电阻串联，电压表测量定值电阻R的电压；6 A若灯 L 短路，只有定值电阻接入，电压表的示数和电流表的示数都变大，故 A 符合题意；B灯 L 断路，没有电流经过电流表、电压表，故示数都变为了零，示数都变小了，故 B 不符合题意；C电阻R短路，电压表的示数变为了零，故 C 不符合题意；D电阻R断路，电流表的示数变为了零，示数变小，电压表测量电源电压，故 D 不符合题意。故选 A。7、长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是 （）A保险丝的电阻比铜丝的大 B通过保险丝的电流比铜丝的大 C电流通过保险丝产生的热量比铜丝的多 D为了用电安全，禁止用铜丝代替保险丝 答案：B 解析：A由于保险丝的电阻率大、熔点低，而铜丝的电阻率小、熔点高，所以比较长短、粗细均相同的保险丝和铜丝，保险丝的电阻比铜丝的大，故 A 正确，不符合题意；B由图知道，保险丝和铜丝串联，由于串联电路电流处处相等，故 B 错误，符合题意；C由Q=I2Rt知道，电流相同、通电时间相同，电阻大的产生的热量多，所以，电流通过保险丝产生的热量比铜丝的多，故 C 正确，不符合题意；7 D若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，所以，为了用电安全，禁止用铜丝代替保险丝，故 D 正确，不符合题意。故选 B。8、如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的滑片 P 从右端滑动到左端的过程中，电压表的示数U和电流表的示数I的关系图象如图乙所示。下列说法不正确的是（）A滑动变阻器R2的最大阻值为 25 B电源电压为 12V C定值电阻R1的阻值为 5 DP 向左滑动的过程中，R2的电功率变小 答案：D 解析：A滑片 P 在右端时，电压表示数最大，电流表示数最小Umax=10V，Imin=0.4A，由欧姆定律可知，R2的值为 2=maxmin=10V0.4A=25 故 A 正确，不符合题意；BC设电源电压为U，当滑片在最右端时，由欧姆定律可知 min=1+2 当滑片在最左端时，电流最大Imax=2.4A，由欧姆定律可知 8 max=1 联立代入数据解得：R1=5，U=12V。故 BC 正确，不符合题意；D串联电路的电流为 =1+2 R2的功率为 2=22 联立代入可得 2=（1+2）22=（125+2）22=144（5+2）22=144（5+2）22=144（5-2）22+20 因为分母大于等于 20 当R2=5 时，分母最小，功率最大，即滑片从右端向左端滑动过程中，R2功率先增大后减小。故 D 错误，不符合题意。（这里用到高中的知识，也可以用排除法，因为 ABC 正确，所以 D 错误）故选 D。9、如图甲所示，两个电压表的量程都是0 15V，电流表的量程是0 0.6A，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为 1A；闭合开关，为了保证所有元件都安全，滑动变阻器的滑片只能在阻值最大端和a点间滑动，当滑片在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图象AB和BC，下列说法正确的是（）A电源电压为 6VB小灯泡正常发光时的电流为 0.6A C滑动变阻器的取值范围为5 55D该电路功率范围为2.4W 6W 9 答案：D 解析：A由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流。当滑片位于a点时，电路中的电流最大，由图乙可知，电路中的电流为 最大=0.5A 灯泡两端的电压为 L=6V 变阻器两端的电压为 滑=6V 因串联电路中总电压等于各分电压之和，所以，电源的电压为 =L+滑=6V+6V=12V 故 A 错误；B由于小灯泡两端的电压不许超过额定电压，所以电路中的电流最大时灯泡正常发光，则灯泡正常发光的电流为 0.5A，故 B 错误；C当滑片位于右端时，变阻器接入电路中电阻最大，电路中的电流最小，灯泡两端的电压最小，滑动变阻器两端的电压最大，所以，1V 为灯泡两端的电压，11V 为滑动变阻器两端的电压；由图乙可知，电路的最小电流为 最小=0.2A 则根据欧姆定律可得，滑动变阻器的最大电阻为 滑最大=滑最大最小=11V0.2A=55 当滑片位于a点时，电路中的电流最大，电路中的电流最大时灯泡正常发光，则灯泡正常发光的电流为 0.5A，则由欧姆定律可得，滑动变阻器接入电路中的最小电阻为 10 滑最小=滑最小最大=6V0.5A=12 所以，滑动变阻器的取值范围为12 55，故 C 错误；D根据上述分析可知，当滑片位于右端时，电路的功率最小，最小功率为 最小=最小=12V 0.2A=2.4W 当滑片位于a点时，电路的功率最大，最大功率为 最大=最大=12V 0.5A=6W 所以，该电路功率范围为2.4W 6W，故 D 正确。故选 D。10、按如图所示连接好电路，闭合开关后发现小灯泡 L1和 L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为 0V、3V、3V，由此可以判断电路故障可能是（）AL1短路 BL2短路 CL1断路 DL2断路 答案：C 解析：AB如果 L1短路或 L2短路，会有一个灯泡发光，题目中小灯泡 L1和 L2均不发光，故 AB 不符合题意；C如果 L1断路，用电压表分别测得bc、de、af间的电压为 0V、3V、3V，故 C 符合题意；D如果 L2断路，电压表测得bc间的电压是 3V，电压表测得de间的电压是 0V，故 D 不符合题意。故选 C。11 多选题 11、如图所示是电阻甲和乙的U-I图象，下列说法正确的是（）A甲的电阻值保持 20 不变 B乙的电阻值保持 10 不变 C甲、乙并联在电路中，当电源电压为 2V 时，电路总电流为 0.3A D甲、乙串联在电路中，当电路电流为 0.2A 时，电路的总电压为 5V 答案：AC 解析：A由图象可知，甲对应的电流与电压成正比，根据欧姆定律可知，甲电阻的阻值不变，当甲两端电压为 2V 时，通过甲的电流为 0.1A，由=可得 甲=甲甲=2V0.1A=20 故 A 正确；B由图象可知，乙对应的电流与电压不成正比，根据欧姆定律可知，乙电阻的阻值变化，故 B 错误；C甲、乙并联在电路中，当电源电压为 2V 时，因并联电路中各支路两端的电压相等，所以，两电阻两端的电压为 2V；由图象可知I甲=0.1A，I乙=0.2A，因并联电路中干路电流等于各支路电流之和，所以，干路电流 I=I甲+I乙=0.1A+0.2A=0.3A 12 故 C 正确；D因串联电路中各处的电流相等，所以甲、乙串联在电路中，当电路电流为 0.2A 时，通过甲、乙的电流均为0.2A；由图象可知，U甲=4V，U乙=2V，因串联电路中总电压等于各部分电压之和，所以，电路总电压 U=U甲+U乙=4V+2V=6V 故 D 错误。故选 AC。12、用如图所示的方式将 A、B 连接在电路中，导体 A、B 材料和长度相同，测得 A、B 两端的电压分别为UA、UB；通过 A、B 的电流分别为IA、IB。下列关系正确的是（）AIAIBBUAUBCIAIBDRARB 答案：AB 解析：AC在串联电路中各处的电流都相等，所以 IA=IB 即 A 正确，C 错误；BD两电阻的材料与长度都相同，A 的横截面积较大，所以 RARB 由U=IR知 UAUB 故 B 正确，D 错误。故选 AB。13 13、在下列四组数据中，符合生活实际情况的是（）A25的室内温度让人感觉温暖而舒适 B教室里正常发光的日光灯电流约 0.2A C对人体的安全电压为 36VD我国常用 1 号干电池的电压是 1.5V 答案：ABD 解析：A室内温度让人感觉最温暖而舒适是 23，25与 23很接近，故 A 符合题意；B教室里正常发光的日光灯功率约 40W，电压 220V，根据=知，通过日光灯的电流约 0.2A，故 B 符合题意；C对人体的安全电压为不高于 36V，故 C 不符合题意；D我国常用 1 号、2 号、5 号、7 号干电池的电压都是 1.5V，故 D 符合题意。故选 ABD。14、下列有关电学的概念和规律，说法正确的是（）A电荷的定向移动形成电流 B金属导体中自由电子定向移动的方向与电流方向相反 C导体容易导电，是因为导体内部有大量的自由电子 D导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比 答案：AB 解析：A电流是电荷的定向移动形成的，故 A 正确；B规定正电荷定向移动的方向为电流方向，电流的方向与负电荷定向移动的方向相反，在金属导体中自由电子定向移动的方向与电流的方向相反，故 B 正确；14 C导体容易导电是因为其内部有大量的自由电荷，不只是自由电子，故 C 错误；D因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，故 D 错误。故选 AB。15、如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（）A甲为定值电阻，乙的阻值随电压升高而增大 B当乙两端电压为 2V 时，R乙=10 C甲、乙串联在电路中，当电路电流为 0.2A 时，电源电压为 3V D甲、乙并联在电路中，当电源电压为 2V 时，电路的总电流为 0.6A 答案：BCD 解析：A由图像可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变；而乙的电流变化大于电压的变化，根据=可知，乙的电阻随电压升高而减小，故 A 错误；B由图像可知，当乙两端电压为 2V 时，通过乙的电流为 0.2A，则 乙=乙乙=2V0.2A=10 故 B 正确；15 C甲、乙串联在电路中，当电路电流为 0.2A 时，通过甲、乙的电流均为 0.2A，由图像可知 U甲=1V，U乙=2V 因串联电路中总电压等于各分电压之和，所以，此时电源的电压 U=U甲+U乙=1V+2V=3V 故 C 正确；D甲、乙并联在 2V 电源时，根据并联电路的电压特点可知两电阻两端的电压为 2V，由图像可知 I甲=0.4A，I乙=0.2A 因并联电路中干路电流等于各支路电流之和，所以，干路电流 I=I甲+I乙=0.4A+0.2A=0.6A 故 D 正确。故选 BCD。综合题 16、阅读短文，回答文后的问题。第五代战斗机-“歼-20”“歼-20”作为中国第五代战斗机，融合了全球优秀战斗机的特点，具备了很强的隐形性能、机动性能等。“歼-20”表面平滑，机翼的外形做成流线型，它拥有良好的大仰角升力特性，较大的瞬时攻角与滚转率，并采用先进的光传操纵系统，以光信号的形式传输信号，可随时保证飞机与地面的联系。“歼-20”配备了大功率雷达，为解决散热问题，采用了新一代液体冷却系统。该飞机最大起飞质量为 37t，最大飞行高度达 20km，最大航行速度达2.5 倍声速（合 3060km/h），最大载油量为 10t，飞机航行时所受阻力的大小与速度的关系见表：（已知飞机发动机的效率是 40%，航空燃油的热值为 5107J/kg。g取 10N/kg）16 速度v/（m/s）100 200 300 400 500 阻力 f/N 0.3104 1.2104 2.7104 4.8104 7.5104(1)“歼-20”飞机表面能_（选填“反射”或“吸收”）对方雷达发射的电磁波，从而实现电磁隐身。飞行携带的燃油属于_（选填“常规”或“新”）能源；(2)下列说法中不正确的是_；A飞机的机翼做成流线型是为了减小空气的阻力 B为解决雷达的散热问题，采用比热容较大的液体作为冷却剂 C飞机与地面的联系采用电磁波的形式传输信号 D当飞机在做较大幅度的瞬时滚转时，受到平衡力的作用(3)当飞机以 400m/s 的速度巡航时，飞机发动机的输出功率为_kW。若在飞机油箱中加满燃油，并且以500m/s 的速度巡航时，飞机的最大航程约为_km；(4)翼载指飞机的最大起飞质量与机翼面积的比值，若该飞机的翼载为 500kg/m2，则机翼面积为_m2。飞机的推重比是指飞机以最大航行速度匀速飞行时的牵引力与最大起飞重力的比值，则该“歼-20”飞机的推重比约为_；(5)飞机利用测距传感器来判断离地高度。若某测距传感器的阻值R1与离地高度h的关系如图乙所示，如图丙所示的检测电路采用了“稳流电源”（电源输出的电流恒定），要使高度表（实质是电流表或电压表）的示数能随飞行高度的增大而增大，则此高度表应安装在_（选填“1”、“2”或“3”）位置，该高度表示数刻度_（选填“均匀”或“不均匀”）。17 答案：吸收 常规 D 1.92104kW 2.67103km 74 0.59 3 均匀 解析：(1)1飞机靠表面的涂料吸收电磁波来达到隐身的目的。2燃油是不可再生能源，属于常规能源。(2)3飞机的机翼做成流线型是为获得升力，同时减小空气阻力；解决雷达的散热问题，采用比热容较大的液体作为冷却剂，相同情况下，可以吸收更多的热量；飞机与地面的联系是采用电磁波的形式传输信号的；当飞机在做较大幅度的瞬时滚转时，运动状态发生改变，受到非平衡力的作用；故 D 选项是不正确的。(3)4当飞机以 400m/s 的速度巡航时，所受阻力为 4.8104N，则飞机发动机的输出功率 P=Fv=4.8104N400m/s=1.92107W=1.92104kW 则飞机发动机的输出功率为 1.92104kW。5燃油完全燃烧放出的热量 =1 104kg 5 107J/kg=5 1011J 发动机做功 =40%=2 1011J 以 500m/s 的速度巡航时飞机受到阻力为 7.5104N，根据W=Fs，可知飞行距离 =2 1011J7.5 104N=2.67 106m=2.67 103km 飞机的最大航程约为 2.67103km。(4)6由题意可知，飞机的最大起飞质量为 18 =37t=3.7 104kg 该飞机的翼载为 500kg/m2，则机翼面积为 =3.7 104kg500kg/m2=74m2 则机翼面积为 74 m2。7根据表中数据规律可知，飞机以最大速度 850m/s 飞行时，所受阻力为 2.1675105N，飞机的重力 =3.7 104kg 10N/kg=3.7 105N 则该“歼-20”飞机的推重比为 2.1675 1053.7 105=0.59 则该“歼-20”飞机的推重比为 0.59。(5)8由图可知，随着高度增大，R1也在变大。由图丙可知R0与R1串联，电流相等，当电流不变时R1两端电压随着电阻的变大而变大，所以高度表应放在 3 处。9因为电阻的阻值随高度增加均匀变大，所以刻度均匀变化。17、阅读下列短文，回答问题。热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化。阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻，利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。图乙为某热敏电阻R1的阻值随温度t变化的图像。图丙是用R1作热敏电阻温度计的电路图，R2为定值电阻，阻值为 100，电源电压可调节变化。该电路的工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表 V1的表盘的刻度改成相应的温度刻度，就可以直接从 V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压，使 V2表的示数保持 0.2V 不变（即电路中的电流保持 2mA 不变），再从 V1表盘上读出待测温度t。19 (1)热敏电阻R1是_（选填“正”或“负”）温度系数热敏电阻。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是_；(2)测温时，保持R2两端电压为 0.20V，R1两端的电压随温度升高而_（选填“变大”“变小”或“不变”）；(3)某次测温时，V1表盘上显示的温度是 15，此时电源电压为_V；(4)若电源电压可在 0.61.2V 之间调节，该热敏电阻温度计的测温范围为_。答案：负 520 变小 1 2.540 解析：(1)1由乙图可知当温度升高时，热敏电阻R1阻值降低，为负温度系数热敏电阻。2标准大气压下冰水混合物温度为零度，则由乙图可知将R1放入冰水混合物后对应阻值为 520。(2)3由于保持通过R1的电流不变，则当温度升高时，由乙图可知电阻R1阻值变小，由U=IR可知R1两端电压变小。(3)4由乙图可求热敏电阻阻值与温度关系为 R1=520-8t 则当 V1表盘上显示的温度是 15时，R1阻值为 R1=520-815=400 则此时电源电压为 U=U1+U2=4000.002A+0.2V=1V(4)5由乙图可求热敏电阻温度与阻值关系为 20 =520 18 当电压为 0.6V 时，热敏电阻为 1=2=0.6V-0.2V0.002A=200 此时对应温度为 1=520 18=520-2008=40 当电压为 1.2V 时，热敏电阻为 1=2=1.2V-0.2V0.002A=500 此时对应温度为 2=520 18=520-5008=2.5 则该热敏电阻温度计的测温范围为 2.540。18、小悦的叔叔从国外带回一只电热水壶，其内部主要部件是一发热电阻丝。下表是其中文说明书的一部分。（1）这个电热水壶在我们家里能不能直接使用，为什么？（2）如果要使用该电热水壶，请你想一想应采取什么方法才能让该电水壶正常工作？（3）若此电热水壶装满水后将20的水加热到100，那么在这个过程中水吸收的热量是多少？容量电压 110V 容量 1kg 答案：（1）不能。理由见解析；（2）见解析；（3）3.36 105J 解析：解：（1）不能。我国的家庭电路电压是220V，水壶的额定电压是110V，接入电路中必定大于水壶的额定电压。（2）可以在发热电阻丝旁串联一个合适的电阻进行分压。（其他合理答案均可）（3）在这个过程中水吸收的热量是 21 吸=4.2 103J/kg 1kg(100 20)=3.36 105J 答：（1）不能。我国的家庭电路电压是220V，水壶的额定电压是110V，接入电路中必定大于水壶的额定电压；（2）可以在发热电阻丝旁串联一个合适的电阻进行分压；（3）在这个过程中水吸收的热量是3.36 105J。
