通用技术-技术与设计-草图设计-连接件复习专题.ppt

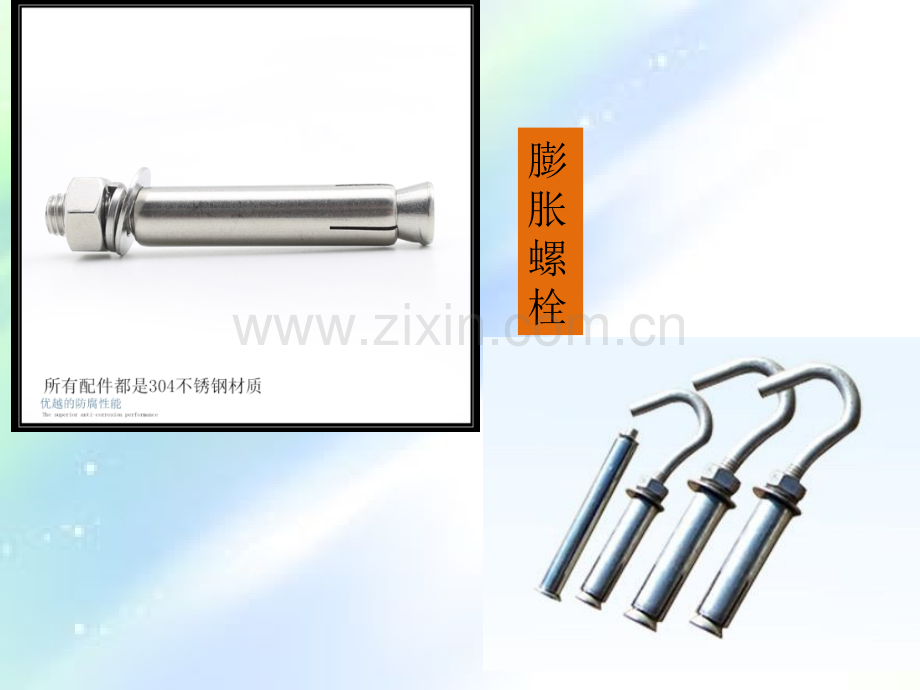

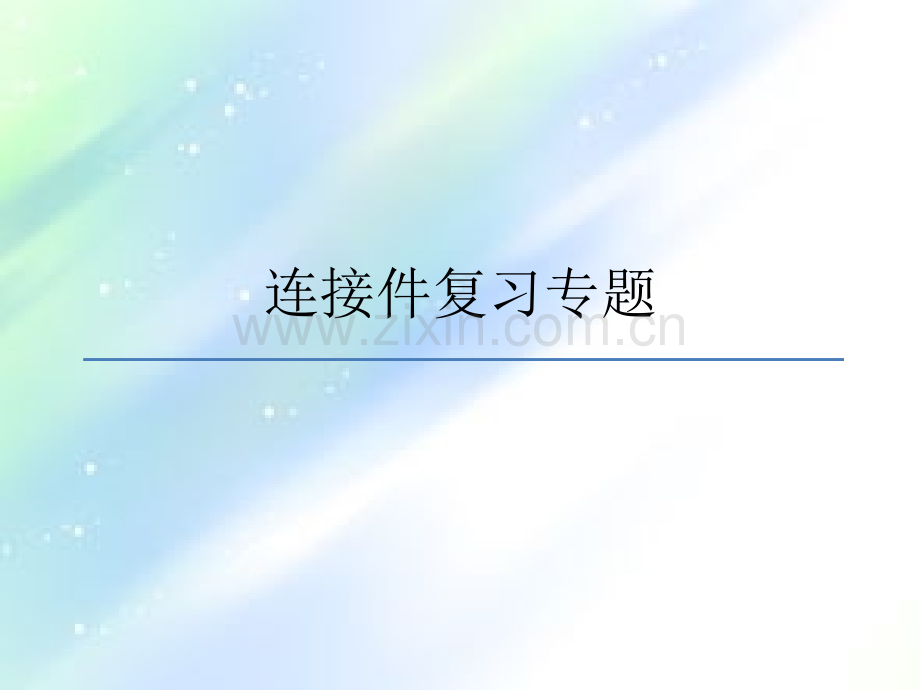

连接件复习专题膨胀螺栓塑料膨胀螺丝使用方法铆钉铆钉的使用自攻螺钉紧定螺钉榫卯连接1.如图为一款圆板牙扳手和圆板牙，连接扳手和板牙的紧固件是 变式训练【答案】C 变式训练2.如图所示为一款相框设计草图，为使相框与桌面成一定角度斜立，需设计能活动的背部支撑杆，以下符合要求的是【答案】C3.将如图所示两块带有光孔的角铁连接牢固，且可拆卸，下列连接方式中合理的是 变式训练【答案】D 变式训练4.如图所示是一把坏掉的剪刀，现在要把这把剪刀修好，合适的连接方式为【答案】C 变式训练5.如图所示，制作一个简单的木质水桶盖，将木杆条甲与木板乙连接，下列连接件最不适合在连接处安装的是 【答案】C 变式训练6.将如图所示的4个万向轮安装到大小为20cm65cm的胶合板上，作为电脑主机底座，最合适的连接件(或连接剂)的是【答案】C 变式训练7.如图所示为一款扶手与车身固定的手推平板车，要实现扶手可翻倒与车身折叠，扶手竖起后又能可靠固定，下列方案中不可行的是【答案】C 变式训练 变式训练 变式训练 变式训练8.如图所示为电脑小桌的桌板及桌腿的示意图，桌板及桌腿都为木质材料，桌腿通过连接件安装到桌板上。要求不使用小桌时，桌腿能翻折至贴紧桌板，使用小桌时，要求桌腿能牢固可靠。合理的连接件是【答案】A9.如图所示为儿童木床示意图，护栏中有个方形框，两端分别装有两个转动轴和限位锁，设计者希望其既能作为简易梯，睡觉时又能翻上去补全护栏。要求能竖起成为护栏和放下成为简易梯，固定可靠。安装在右侧合理的连接件是【答案】A10.如图所示为便携式可折叠户外摆摊桌子。该桌子简约时尚，用途广泛。但在实用过程中，有时候会发现展开的桌子两边会发生分离，影响使用，为此，小天同学想设计一个固定件，在不影响桌子原有功能的情况下，增加桌子使用时的强度。请完成2627题。关于该固定件的形状，以下选项合理的是()【答案】B作业一：画第7题的三个图作业二：用以下任意一种连接件设计一款物品，比如第8题，用A来改造桌子成为腿部可以折叠的桌子，将草图画出来 课后作业
