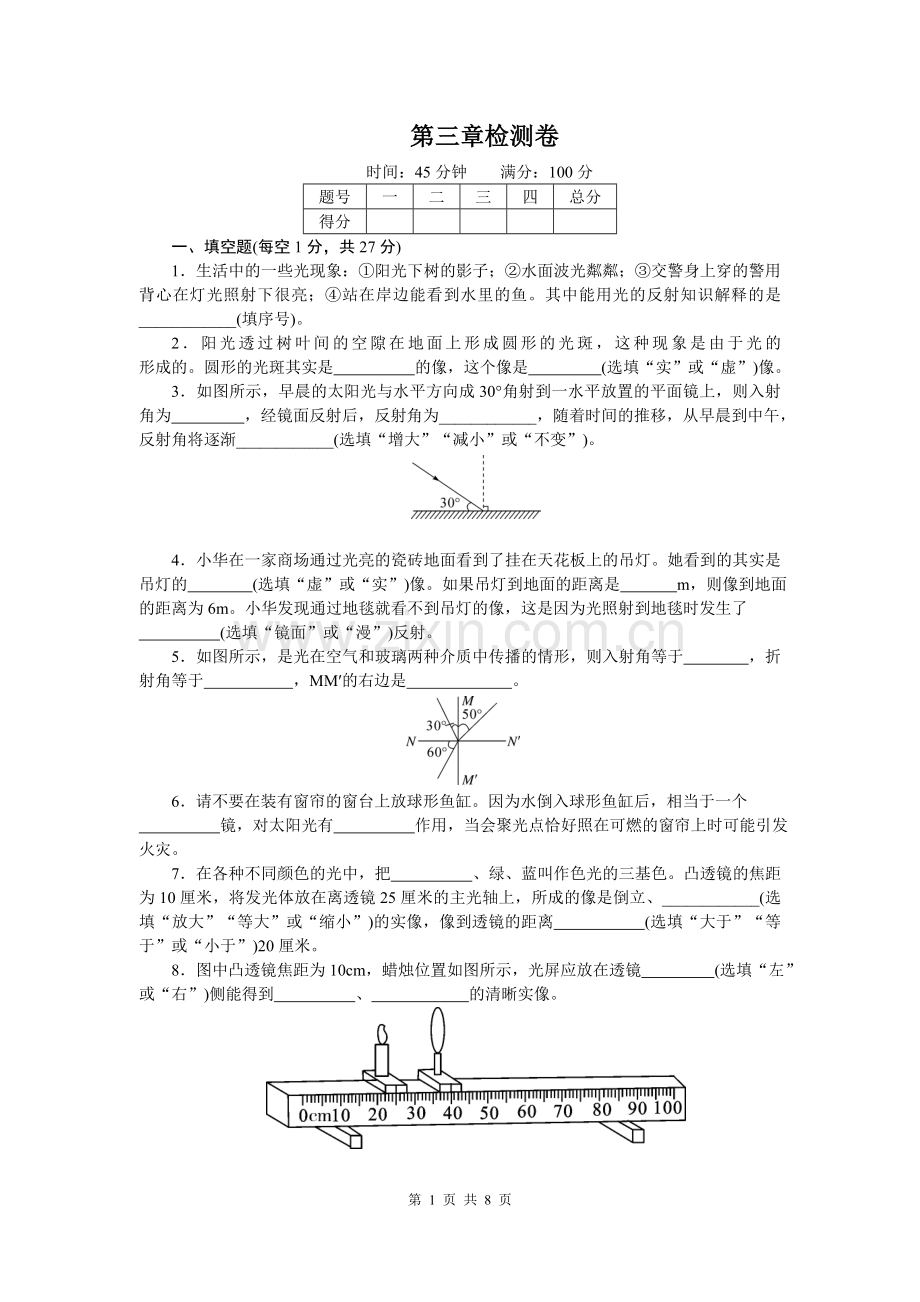

第三章检测卷
时间：45分钟 满分：100分
题号
一
二
三
四
总分
得分
一、填空题(每空1分，共27分)
1．生活中的一些光现象：①阳光下树的影子；②水面波光粼粼；③交警身上穿的警用背心在灯光照射下很亮；④站在岸边能看到水里的鱼。其中能用光的反射知识解释的是____________(填序号)。
2．阳光透过树叶间的空隙在地面上形成圆形的光斑，这种现象是由于光的 形成的。圆形的光斑其实是 的像，这个像是 (选填“实”或“虚”)像。
3．如图所示，早晨的太阳光与水平方向成30°角射到一水平放置的平面镜上，则入射角为 ，经镜面反射后，反射角为____________，随着时间的推移，从早晨到中午，反射角将逐渐____________(选填“增大”“减小”或“不变”)。
4．小华在一家商场通过光亮的瓷砖地面看到了挂在天花板上的吊灯。她看到的其实是吊灯的 (选填“虚”或“实”)像。如果吊灯到地面的距离是 m，则像到地面的距离为6m。小华发现通过地毯就看不到吊灯的像，这是因为光照射到地毯时发生了
(选填“镜面”或“漫”)反射。
5．如图所示，是光在空气和玻璃两种介质中传播的情形，则入射角等于 ，折射角等于 ，MM′的右边是 。
6．请不要在装有窗帘的窗台上放球形鱼缸。因为水倒入球形鱼缸后，相当于一个
镜，对太阳光有 作用，当会聚光点恰好照在可燃的窗帘上时可能引发火灾。
7．在各种不同颜色的光中，把 、绿、蓝叫作色光的三基色。凸透镜的焦距为10厘米，将发光体放在离透镜25厘米的主光轴上，所成的像是倒立、____________(选填“放大”“等大”或“缩小”)的实像，像到透镜的距离 (选填“大于”“等于”或“小于”)20厘米。
8．图中凸透镜焦距为10cm，蜡烛位置如图所示，光屏应放在透镜 (选填“左”或“右”)侧能得到 、 的清晰实像。

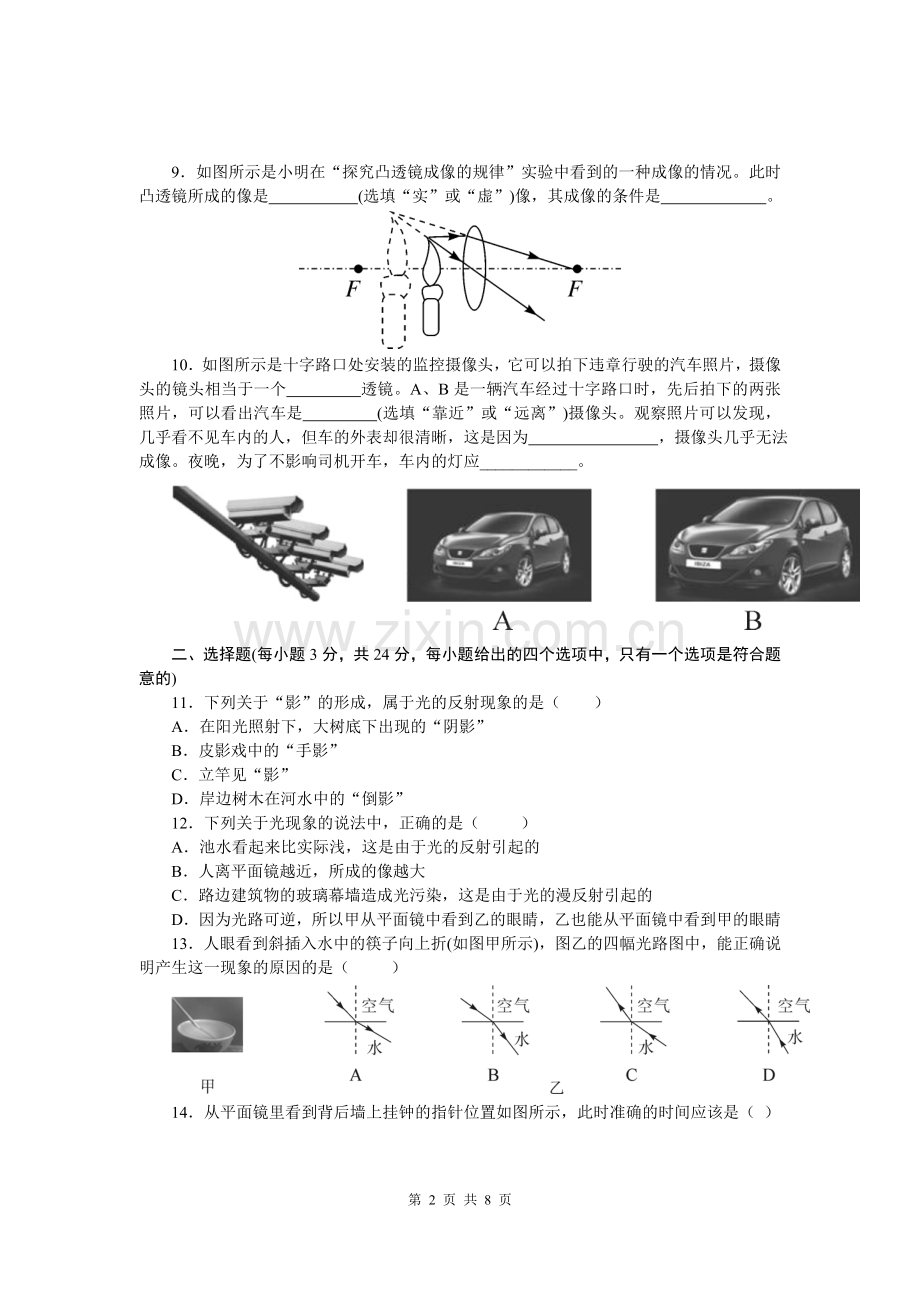

9． 如图所示是小明在“探究凸透镜成像的规律”实验中看到的一种成像的情况。此时凸透镜所成的像是 (选填“实”或“虚”)像，其成像的条件是 。
10．如图所示是十字路口处安装的监控摄像头，它可以拍下违章行驶的汽车照片，摄像头的镜头相当于一个 透镜。A、B是一辆汽车经过十字路口时，先后拍下的两张照片，可以看出汽车是 (选填“靠近”或“远离”)摄像头。观察照片可以发现，几乎看不见车内的人，但车的外表却很清晰，这是因为 ，摄像头几乎无法成像。夜晚，为了不影响司机开车，车内的灯应____________。
二、选择题(每小题3分，共24分，每小题给出的四个选项中，只有一个选项是符合题意的)
11．下列关于“影”的形成，属于光的反射现象的是（ ）
A．在阳光照射下，大树底下出现的“阴影”
B．皮影戏中的“手影”
C．立竿见“影”
D．岸边树木在河水中的“倒影”
12．下列关于光现象的说法中，正确的是（ ）
A．池水看起来比实际浅，这是由于光的反射引起的
B．人离平面镜越近，所成的像越大
C．路边建筑物的玻璃幕墙造成光污染，这是由于光的漫反射引起的
D．因为光路可逆，所以甲从平面镜中看到乙的眼睛，乙也能从平面镜中看到甲的眼睛
13．人眼看到斜插入水中的筷子向上折(如图甲所示)，图乙的四幅光路图中，能正确说明产生这一现象的原因的是（ ）
14．从平面镜里看到背后墙上挂钟的指针位置如图所示，此时准确的时间应该是（ ）
A．1点20分
B．10点20分
C．10点40分
D．11点20分
15．某校组织学生到长沙世界之窗春游，小明同学用照相机为另一同学拍全身照时，不小心让一滴泥水溅在了照相机镜头的上半部分，则他所拍出的照片（ ）
A．不能看到人的头部
B．不能看到人的脚
C．不能看到所拍同学的全身像
D．可以看到所拍同学的全身像，但像会变暗一些
16．张强同学在光具座上做“研究凸透镜成像”的实验中，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像。由此判断，他所用凸透镜的焦距（ ）
A．一定大于20cm
B．一定在10cm到16cm之间
C．一定小于8cm
D．一定在8cm到10cm之间
17．如图所示的是近视眼、远视眼及它们的矫正模型示意图，下列说法中正确的是（ ）
A．①表示的是近视眼模型，③为近视眼矫正模型
B．①表示的是远视眼模型，④为远视眼矫正模型
C．②表示的是近视眼模型，④为近视眼矫正模型
D．②表示的是远视眼模型，③为远视眼矫正模型
18．关于望远镜，下列说法错误的是（ ）
A．远处的物体透过物镜成倒立、缩小的实像
B．目镜起到了放大镜的作用
C．远处的物体透过物镜成倒立、放大的实像
D．通过望远镜看远处物体视角变大
三、作图题(本题共3小题，共13分)
19．(6分)(1)如图甲所示，a、b是平面镜前的一个发光点S所发出的经过平面镜反射后的反射光线，请画出入射光线，并标出发光点S。
(2)如图乙所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。
(3)如图丙所示，画出光线AO斜射入半圆形玻璃砖的光路图(O为圆心)。
甲
乙 丙
20．(3分)如图所示，已知光线在水面反射的光线OB，O为入射点，请作出其入射光线和进入水中的折射光线。
21．(4分)要使光线发生如图所示的偏折，请在方框内画出合适的光学元件(保留作图痕迹)，要求一种利用光的反射，一种利用光的折射。
四、实验题(本题共4小题，共36分)
22． (8分)如图所示，在探究光的反射定律时，将一块平面镜放在水平桌面上，再把一块纸板垂直放置在平面镜上。
(1)实验时让光贴着纸板入射是为了 。
(2)如果纸板没有与平面镜垂直放置，当光贴着纸板沿AO入射时， 选填“能”或“不能”)在纸板上看到反射光。
(3)为便于测量和研究，需要把光路记录在纸板上，你的方法是 。
(4)为了得到反射角与入射角大小关系的普遍规律，应当___________________________
___________________________________________。
23． (10分)如图所示是“探究平面镜成像特点”的情景：
(1)为便于观察，该实验最好在 (选填“较明亮”或“较黑暗”)环境中进行；用玻璃板代替平面镜，主要目的是 。
(2)如果另一支完全相同的蜡烛B在玻璃板后的纸面上来回移动，发现无法让它与蜡烛A的像完全重合，你分析出现这种情况的原因可能是 。
(3)所用刻度尺的作用是便于比较像与物 关系。
(4)选取两支完全相同的蜡烛是为了比较像与物的 关系。
(5)小明在实验中，测出一组物距和像距相等，就得出实验结论之一：像距与物距相等。老师说这样得出结论不合理，你认为理由是 。
24．(10分)某同学在做探究光的折射特点实验，如图所示是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧。通过实验还得到如下数据：
入射角α
0°
15°
30°
45°
60°
反射角β
0°
15°
30°
45°
60°
折射角γ
0°
11.3°
22.1°
35.4°
40.9°
(1)分析表中数据，可得出结论：
①光从空气斜射到水面时，将同时发生____________和____________现象；
②光从空气斜射到水面时，折射角随入射角的变化关系是 ，且折射角 (选填“大于”“等于”或“小于”)入射角。当光从空气垂直射到水面时，折射角等于零。该同学根据上述实验中的发现和结论②总结出了光的折射特点。
(2)请你对该同学通过上述探究实验得出光的折射特点的过程做出评价。是否存在不足？
答： (选填“是”或“否”)；请简要说明理由： 。
25．(8分)在“探究凸透镜成像的规律”的实验中，小刚选用了焦距为10cm的凸透镜。
(1)他将蜡烛、凸透镜、光屏放在光具座上，并调节到如图所示的位置时，光屏上出现了倒立、 (选填“放大”“缩小”或“等大”)的烛焰的像。
(2)若图中的点画线为凸透镜的主光轴，A点为烛焰上的一点，请通过作图确定凸透镜的一个焦点F和A点在光屏上的像A′的位置。
(3)小刚又把蜡烛移到光具座上35cm刻度线处，屏上的像变模糊了，此时他摘下自己的眼镜，放在蜡烛和凸透镜之间，只适当调整眼镜的位置，光屏上又出现了清晰的像，则小刚戴的是 (选填“近视”或“远视”)眼镜。
(4)接着他取下这个眼镜，保持此时蜡烛和凸透镜的位置不变，若使光屏上的像仍然清晰，根据光的可逆性，应将光屏移至光具座上 cm刻度线处。
第三章检测卷 参考答案与点拨
1．②③ 2.直线传播 太阳 实 3.60° 60° 减小
4．虚 6 漫 5.60° 40° 玻璃 6.凸透 会聚
7．红 缩小 小于 8.右 倒立 放大
9．虚 物距小于焦距
10．凸 靠近 车内光线较暗，反射出的光线较少 熄灭
11．D 12.D 13.D 14.C 15.D 16.D 17.A
18．C 点拨：(1)远处的物体透过物镜成倒立、缩小的实像，相当于照相机，故A选项正确不符合题意，C选项不正确符合题意。(2)目镜的作用相当于放大镜，物体在焦点以内成正立、放大的虚像，故B选项正确不符合题意。(3)望远镜的物镜成的像虽然比原来小，但离我们眼睛很近，再加上目镜的放大作用，视角变得很大，看起来像是放大了，实际还是缩小的像，故D选项正确不符合题意。故选C。
19．如图所示。
甲 乙 丙
20．如图所示。
21．如图所示。
22．(1)显示光路
(2)不能
(3)用笔在纸板上沿着光路将其描画下来
(4)改变入射角，多次进行实验
23．(1)较黑暗(1分) 便于确定像的位置(1分)
(2)玻璃板没有垂直放置(2分)
(3)到玻璃板的距离(2分)
(4)大小(2分)
(5)实验次数太少，结论具有偶然性(2分)
24．(1)①反射(2分) 折射(2分)
②折射角随入射角的增大而增大(2分) 小于(2分)
(2)是(1分) 五次实验数据可以，但没有换用其他透明介质做此实验(1分)
25．(1)缩小
(2)如图所示。
(3)远视 (4)80
第 8 页 共 8 页
